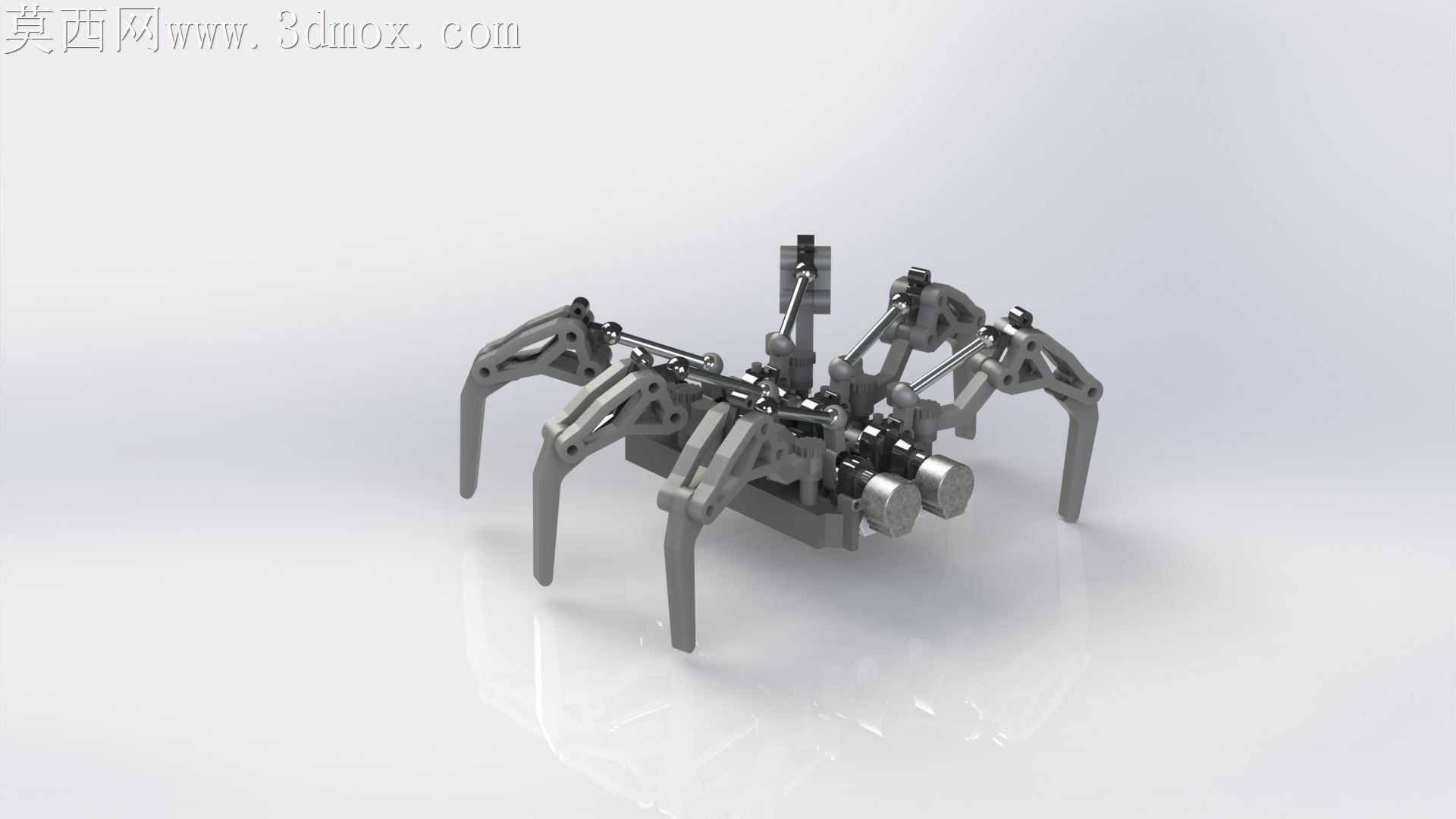

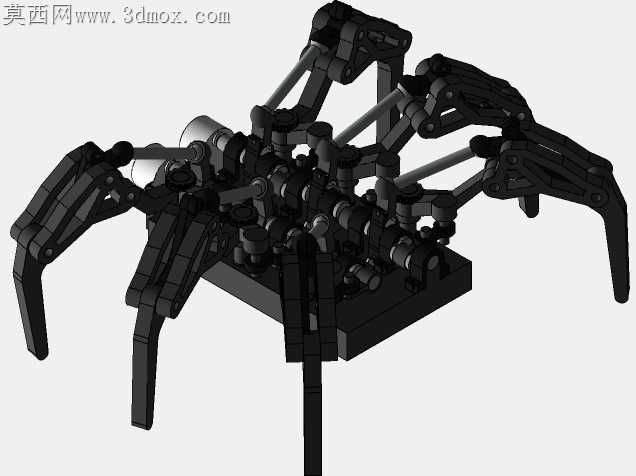

双马达驱动多足仿生蜘蛛行走机构

足式仿生移动机构的落地难点从来不是外观拟态，而是关节传动的公差累积会直接吃掉马达输出扭矩，很多同类型蜘蛛机构做出来走不动，本质是腿节铰接处的间隙没做补偿，单条腿三个转动副的旷量叠加后，足端触地的反作用力会反向卡死曲柄。这款双马达蜘蛛行走机构在足根铰接座处做了腰型孔微调位，装配时可以根据3D打印件的实际收缩率调整转轴配合间隙，不用反复修锉孔位就能把单腿转动阻尼控制在0.2N·m以内，避免六条腿的阻尼差过大导致行走时偏航。

机身中部的动力舱没有做一体化封闭设计，两个驱动马达的安装座预留了0.3mm的垫片容差空间，齿轮啮合间隙可以通过增减紫铜垫片调整，不用拆开整个机身就能解决齿轮扫膛或者啮合过紧发热的问题。腿节的连杆全部采用等长对称设计，左右侧腿的连杆零件完全通用，加工时不用做左右件区分，打印或者铣削加工时能减少30%的换刀和编程工作量，装配时也不会出现零件拿混装反的问题。

足端特意做了15度的内倾角度，触地时的受力点落在腿节转轴的正下方，行走时不会因为地面反作用力产生额外的侧向弯矩，铰接处的尼龙转轴套磨损速度能降低一半以上。机身顶部的走线槽做了下沉式设计，马达的供电线可以完全藏在槽内，不会在腿部摆动时被夹进传动连杆的间隙里，之前做同类样机时出现过走线被连杆磨破短路的问题，这个结构细节刚好避开了这类装配隐患。

传动曲柄的配重块做了偏心优化，双马达反向转动时的惯性力能互相抵消，机身行走时的上下颠簸幅度比无配重的方案小60%，搭载小型传感器时不会因为振动影响数据采集。所有铰接孔的边缘都做了0.5mm的倒角，压入转轴套时不会刮伤衬套内壁，长期转动也不会出现卡滞。腿部的受力筋做了非等厚设计，足根处厚度2mm，足端厚度1mm，在保证结构强度的前提下把单腿重量控制在8g以内，降低马达的负载冗余，用普通的微型直流马达就能驱动整机行走，不用选配大扭矩的高价舵机。
