可调节支脚滚筒式工业输送带结构

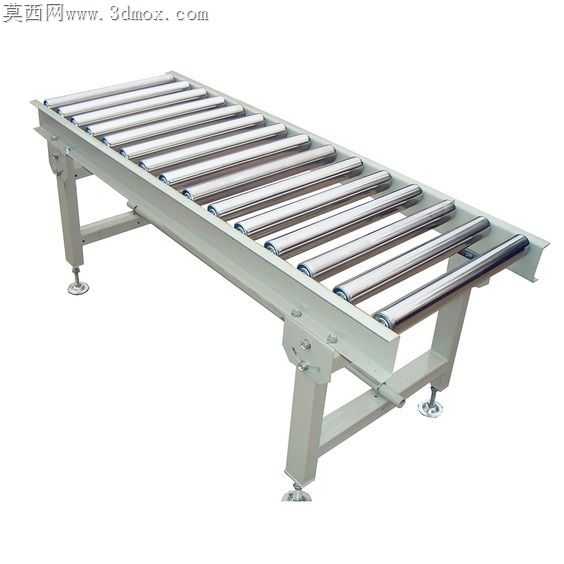

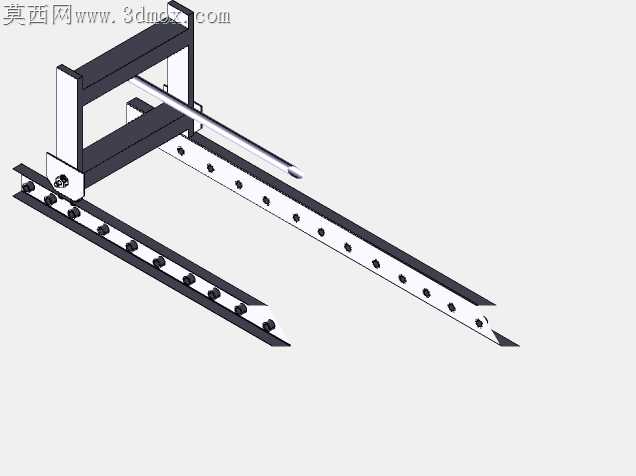

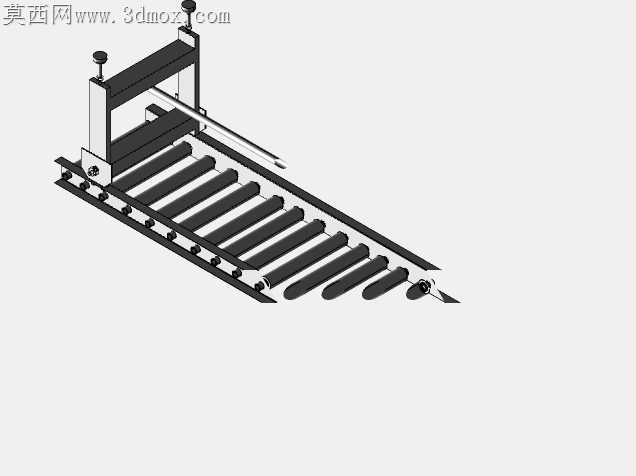

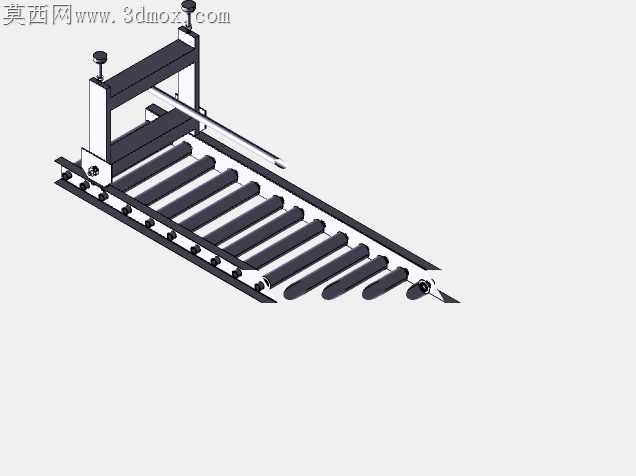

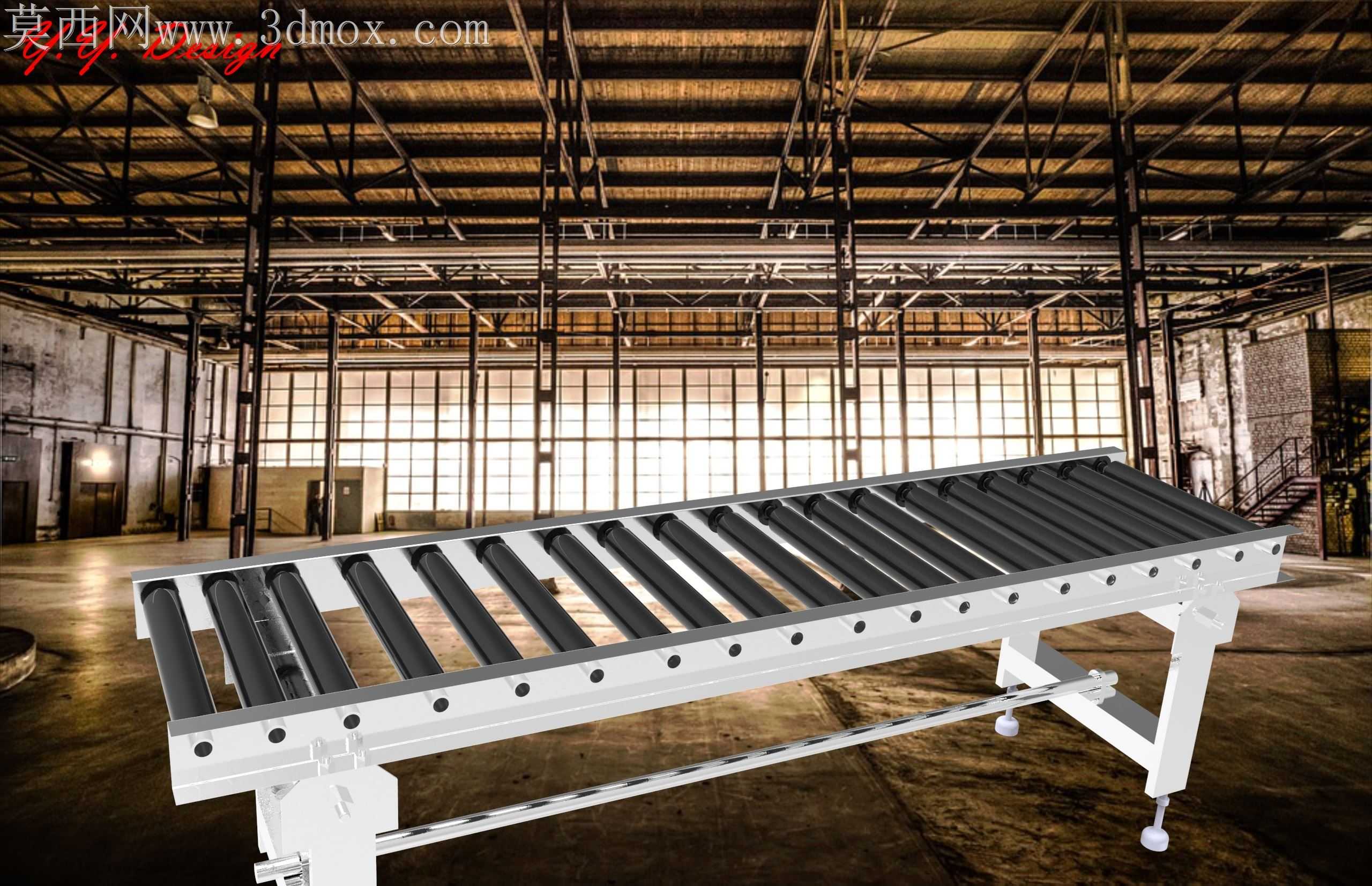

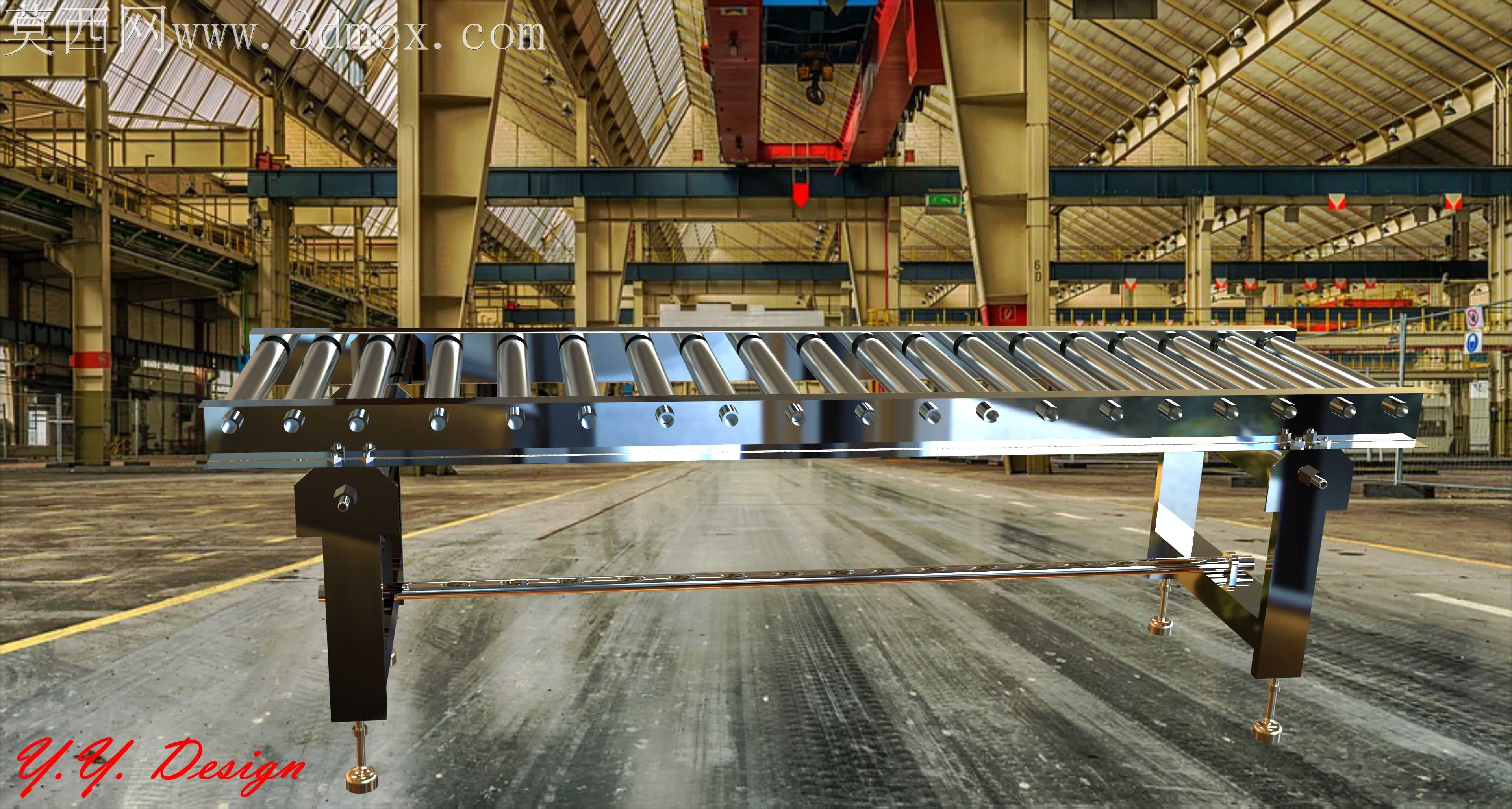

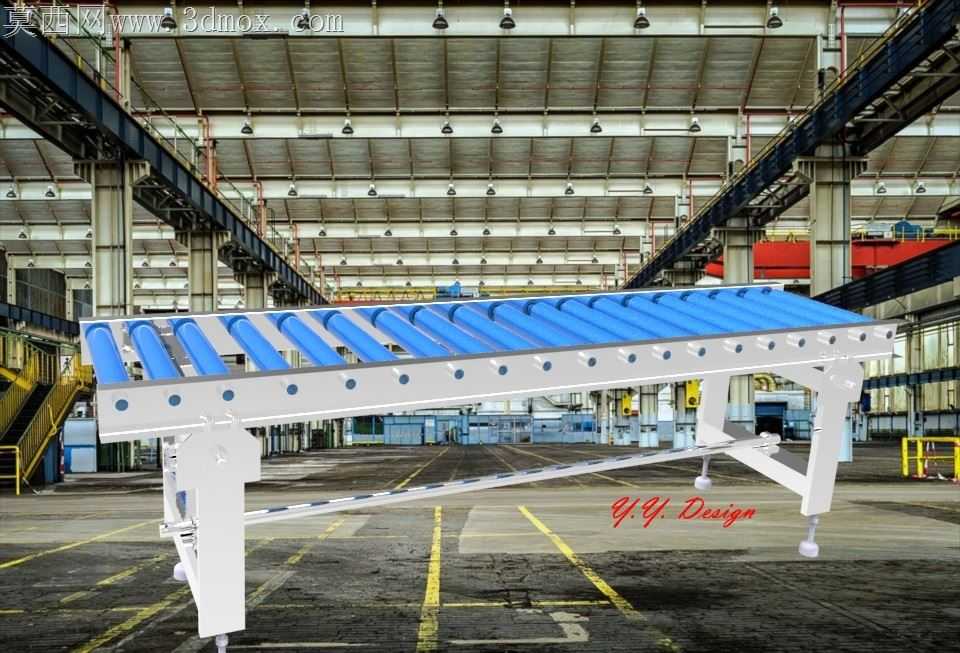

车间里的输送线最怕地面不平整带来的辊面倾斜，轻则物料跑偏卡滞，重则整线节拍紊乱，这款滚筒输送带在支脚结构上做的适配设计，刚好戳中现场安装的核心痛点。支脚采用螺杆式可调结构，搭配底部防滑脚垫，单支脚调节行程覆盖车间常见的15mm以内地面高差，不用额外垫塞钢板就能快速调平辊面，安装时不用反复打水平校准，单段线体的架设时间能压缩近四成。辊筒排布的间距做了针对性取舍，没有盲目追求密排带来的高成本，而是按照常规周转箱、硬质工件的最小支撑面尺寸留设间隙，既保证输送过程中工件不会卡入辊缝，又把单段线体的辊筒用量控制在合理区间，机架主梁采用折弯成型的型钢，辊筒安装孔位采用一次冲压成型，孔位同轴度公差控制在0.2mm以内，避免辊筒安装后出现别劲、转动卡涩的问题，长期运行也不会出现辊筒轴端异常磨损。侧边的连接耳板做了加厚处理，多段线体拼接时不用额外做对接工装，穿入连接螺栓后就能快速对齐辊面，拼接处的高差能控制在0.5mm以内，不会出现工件过缝时的磕碰卡顿。斜向支撑的拉杆采用可微调长度的结构，调平支脚后锁紧拉杆，就能把整段机架的形变量锁死，长期重载运行也不会出现机架侧弯、辊面倾斜的问题，哪怕输送单重较大的机加工件，机架的挠度也能控制在允许范围内。辊筒表面做了硬质氧化处理，耐磨性能比普通镀锌辊筒提升两倍以上，输送带油污的工件时也不会出现表面锈蚀、辊面粘污的问题，日常维护只需要定期清理辊面杂物，不用频繁更换磨损辊筒。支脚与主梁的连接采用可拆卸式螺栓结构，运输时可以把支脚拆下叠放，单段线体的运输体积能缩小近一半，大幅降低跨车间转运、长途运输的成本，现场组装时不需要焊接作业，普通装配工人借助常规扳手就能完成整线搭建，不会产生焊渣飞溅、漆面烧损的问题，组装完成后整线的漆面完整性更好，车间现场布置也更整洁。辊筒两端的轴承采用免维护密封轴承，粉尘较多的机加工车间、仓储车间使用时，粉尘不会轻易进入轴承内部，轴承的使用寿命能延长三倍以上，不用频繁拆解注油维护，减少后期运维的人工投入。
