墙柱安装式125公斤载荷旋转吊臂结构

项目分类:起重机 发布时间:2020-06-29 ID:116367
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构
  • 墙柱安装式125公斤载荷旋转吊臂结构

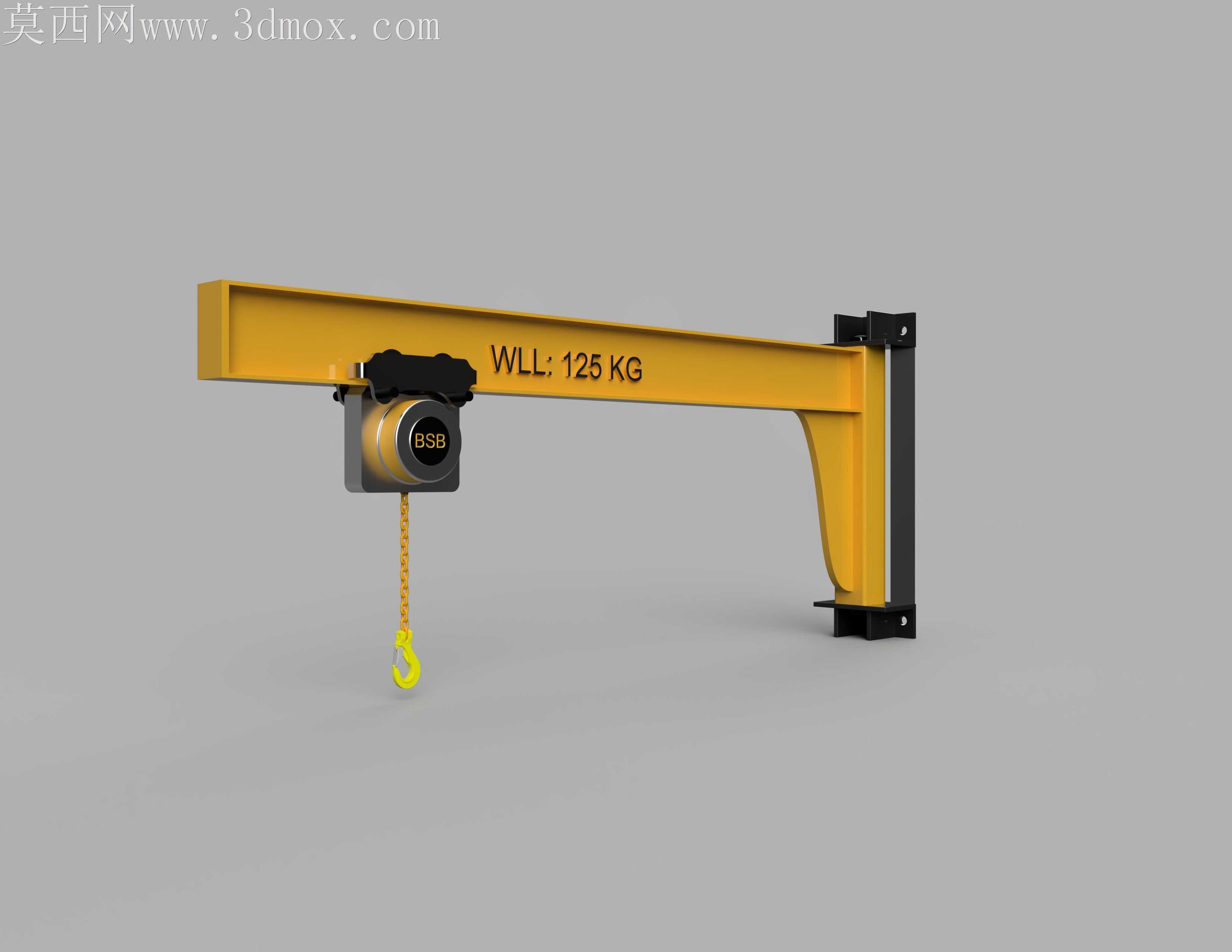

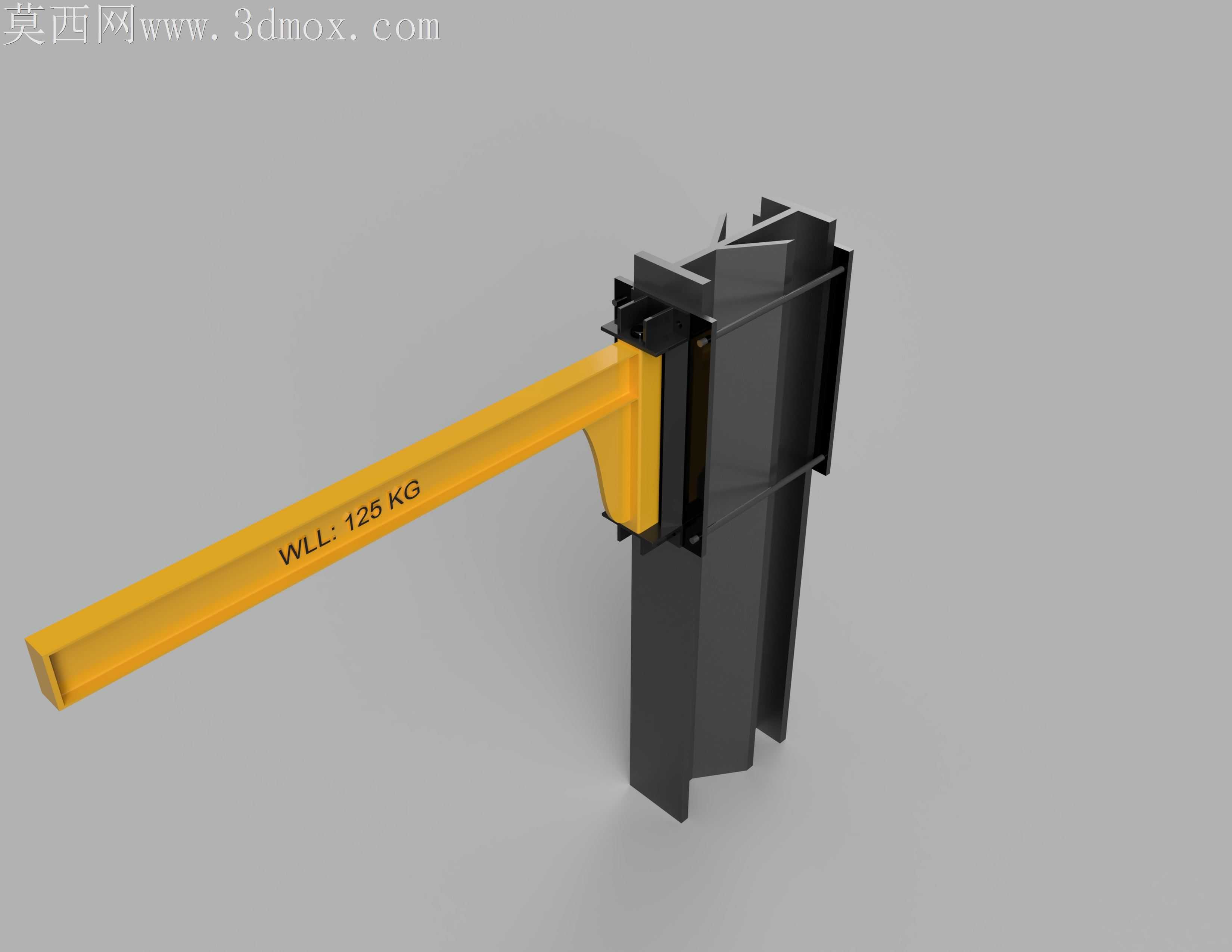

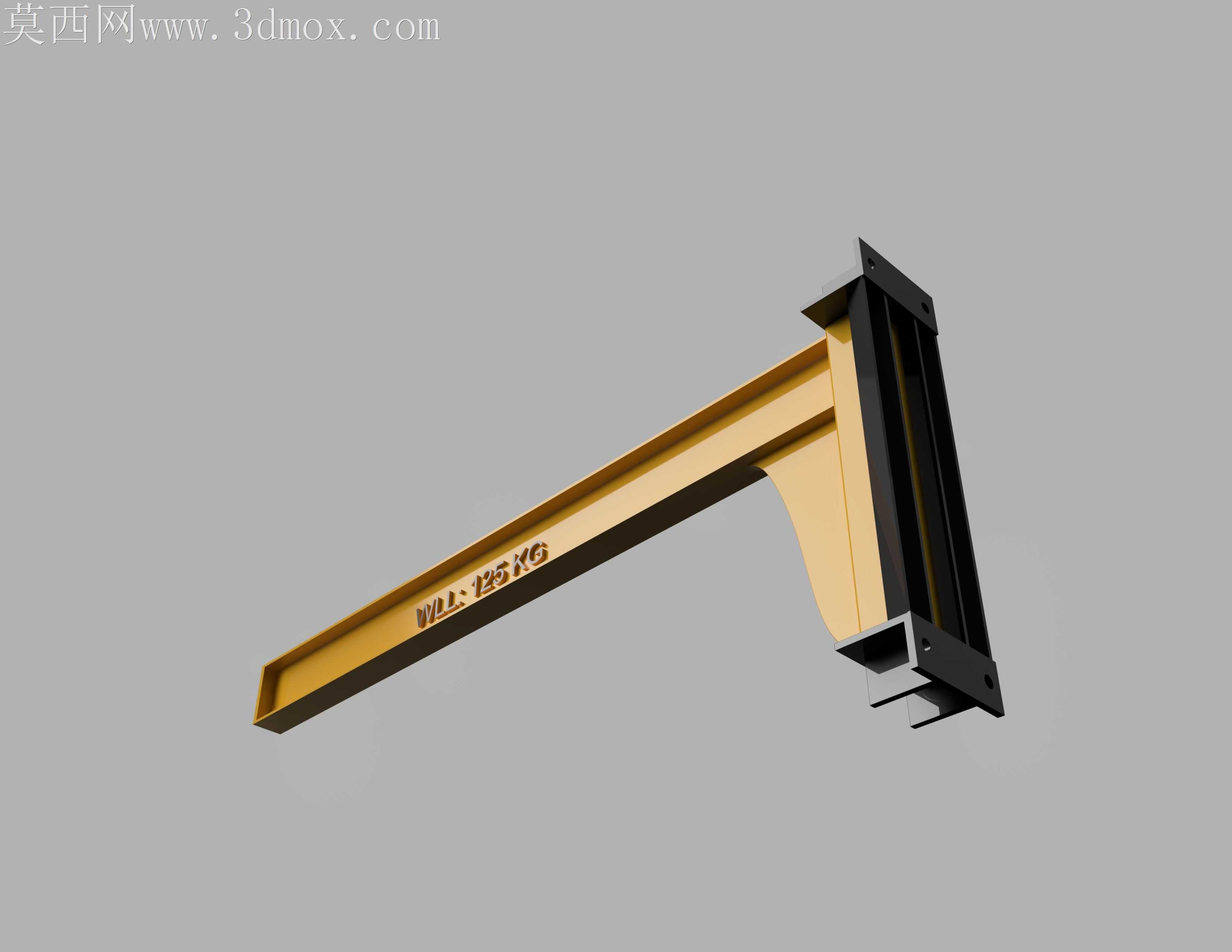

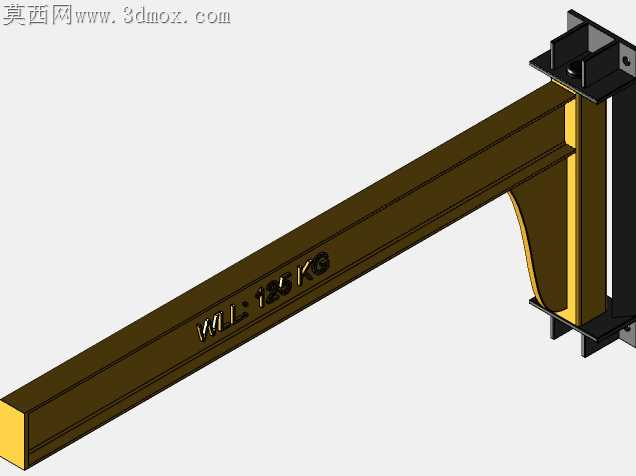

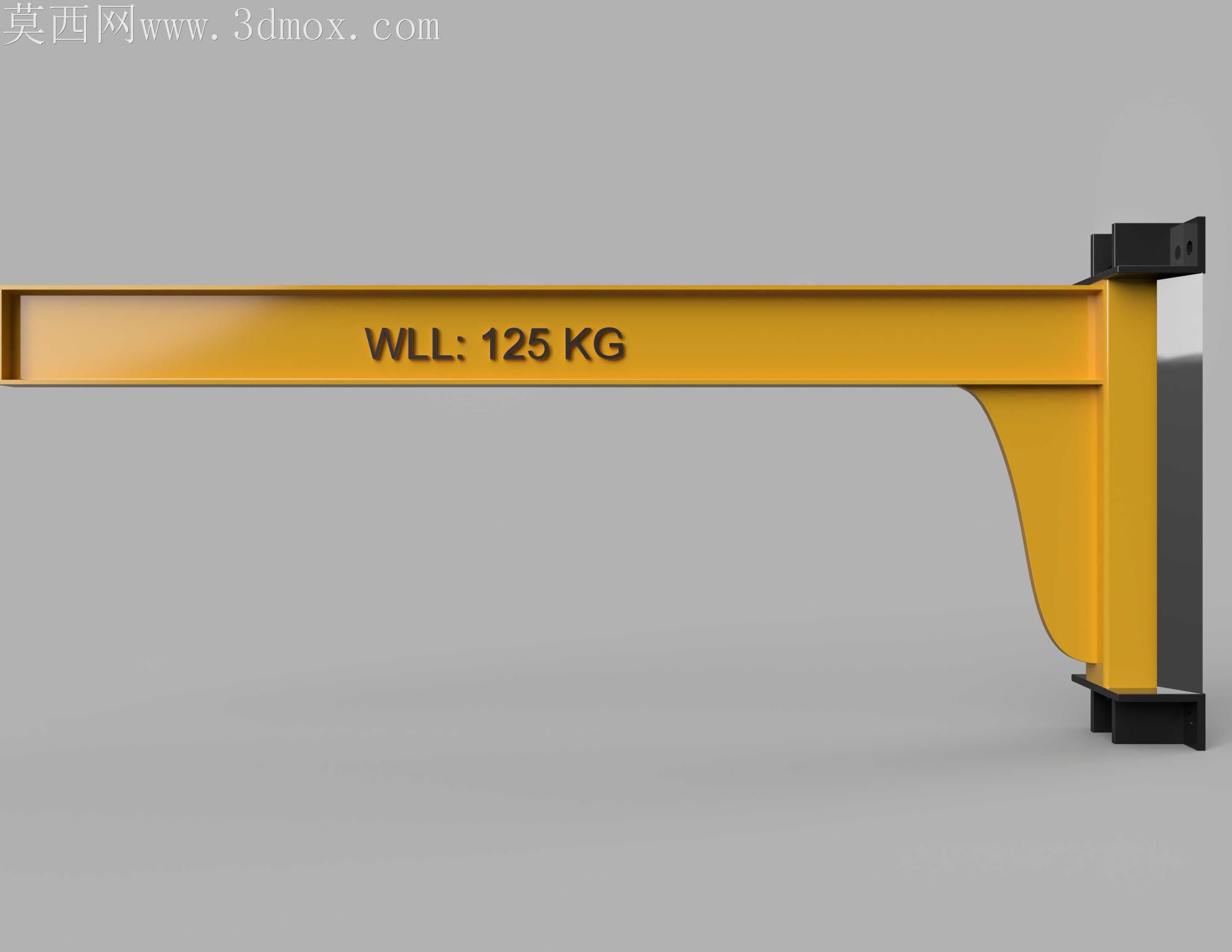

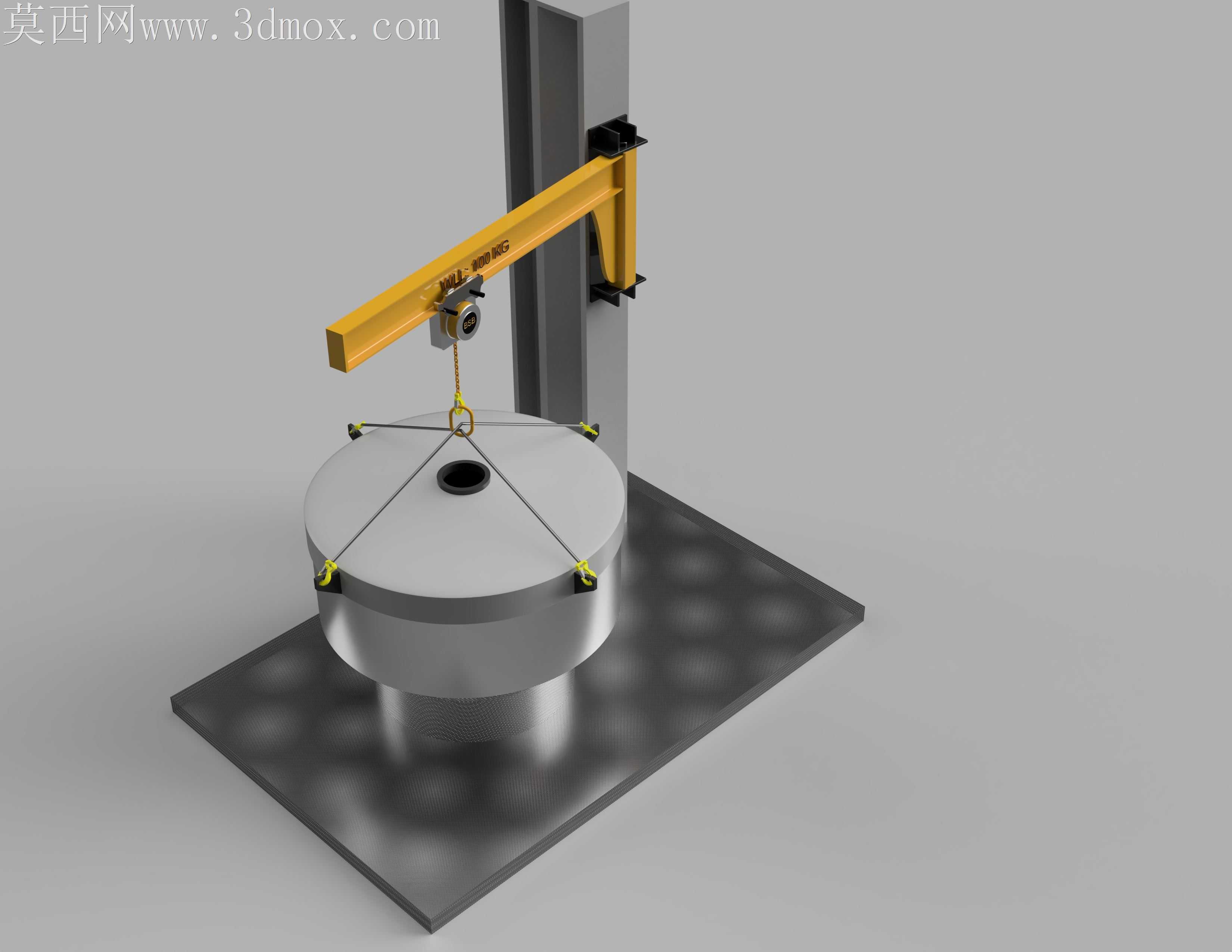

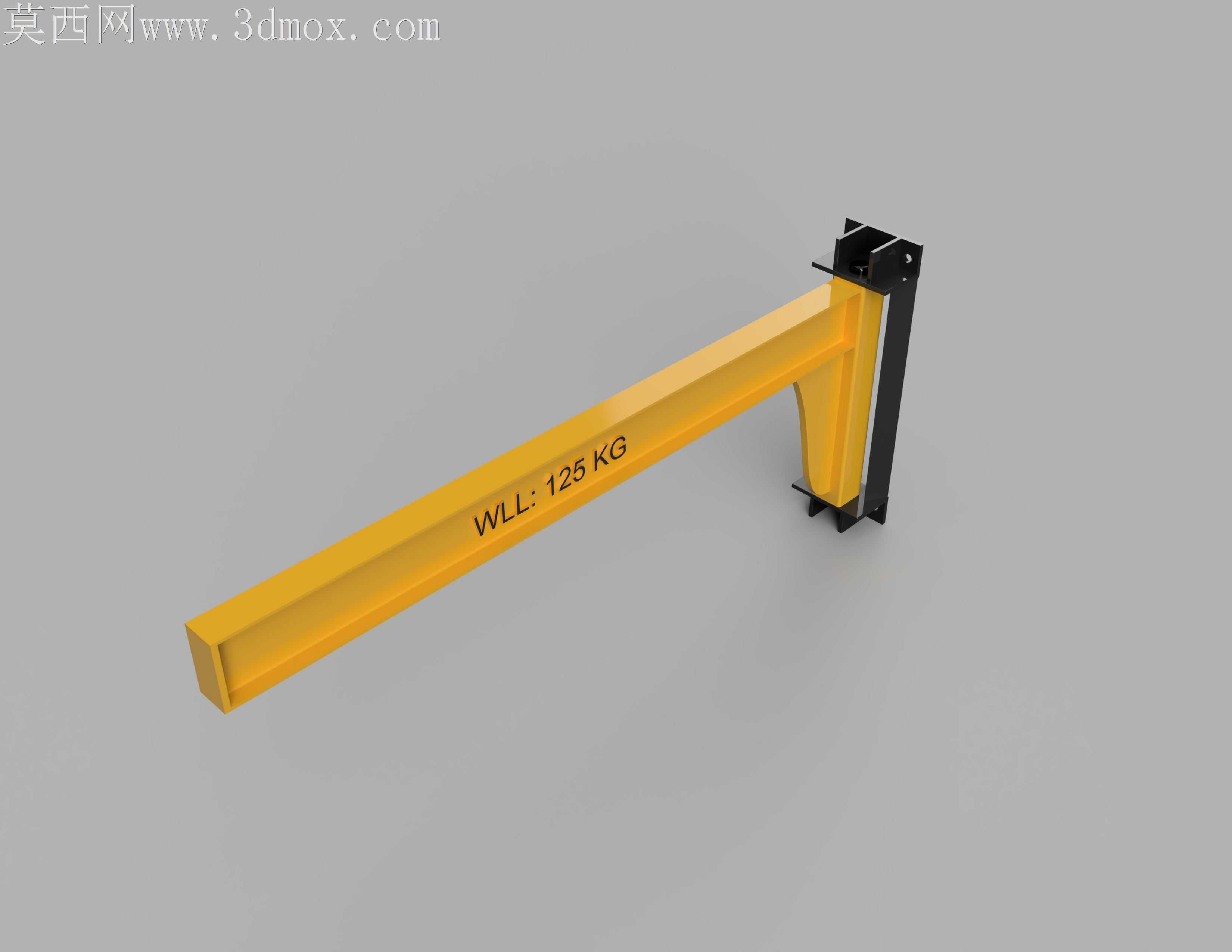

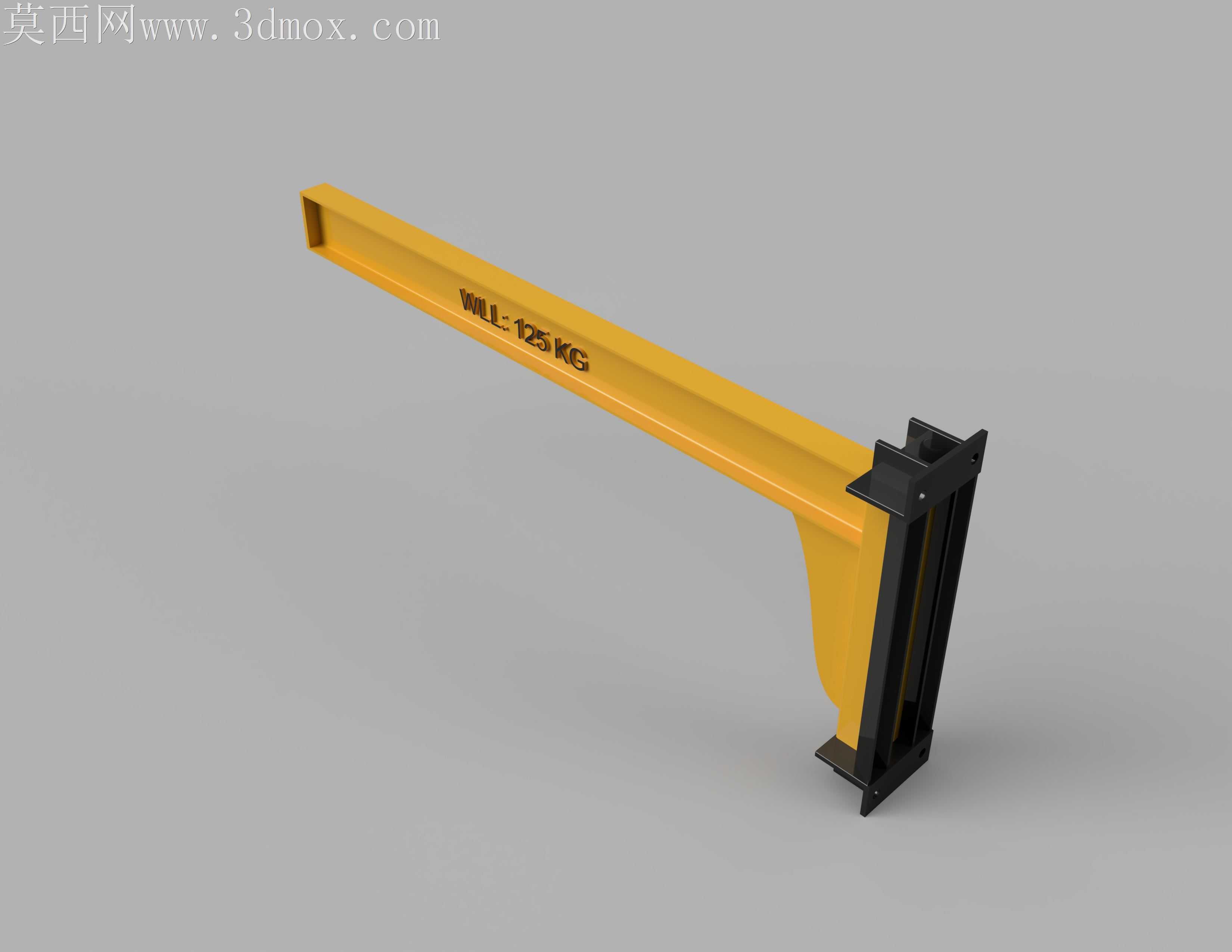

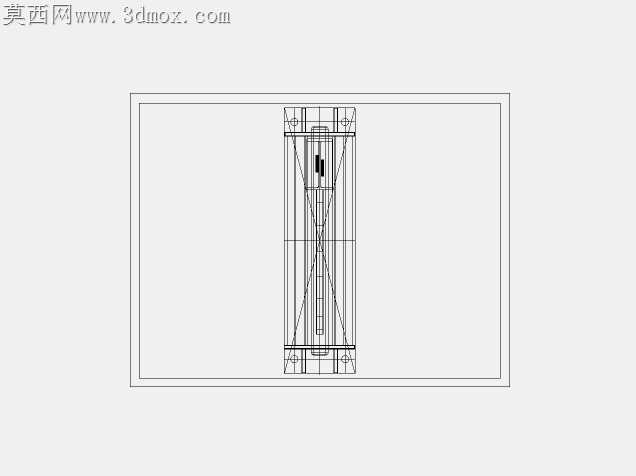

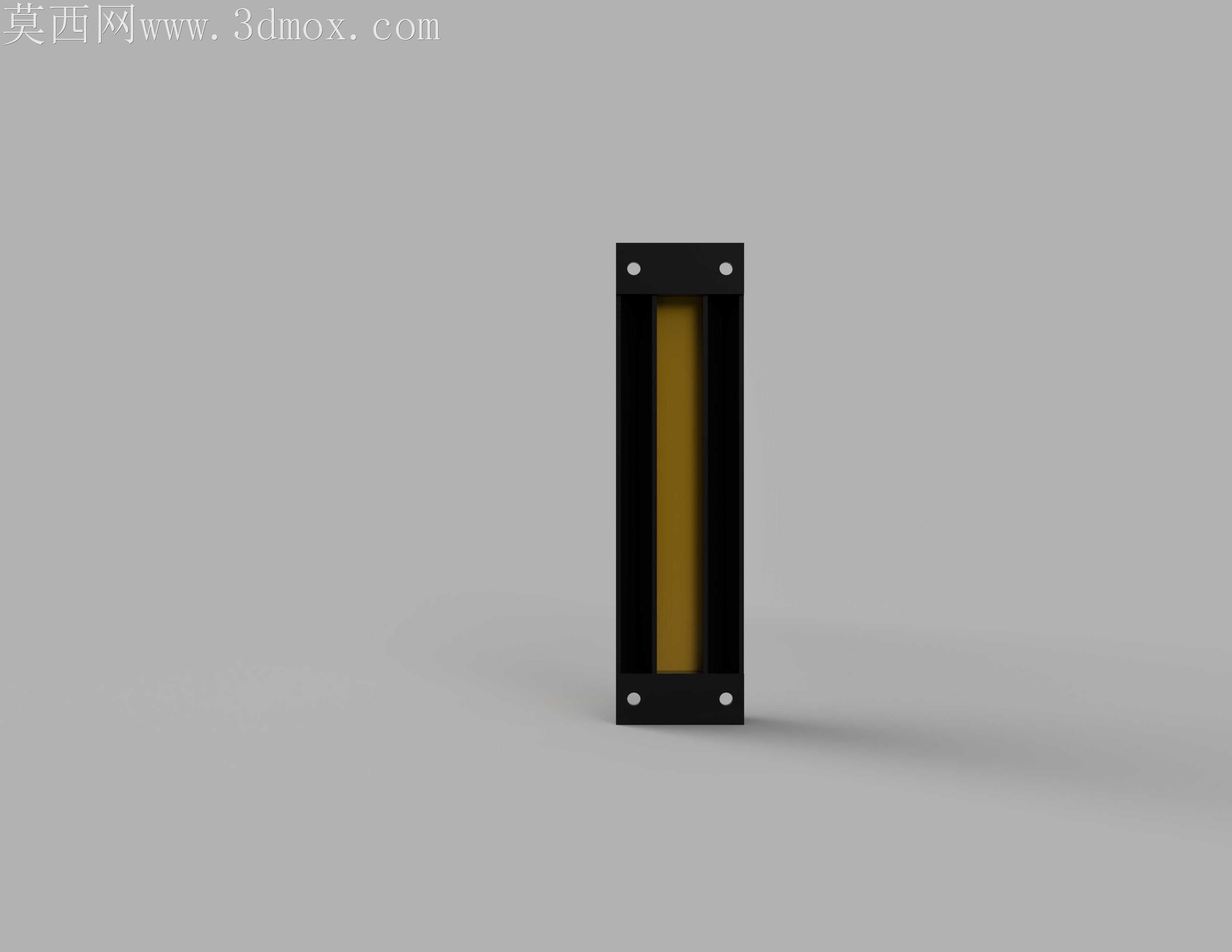

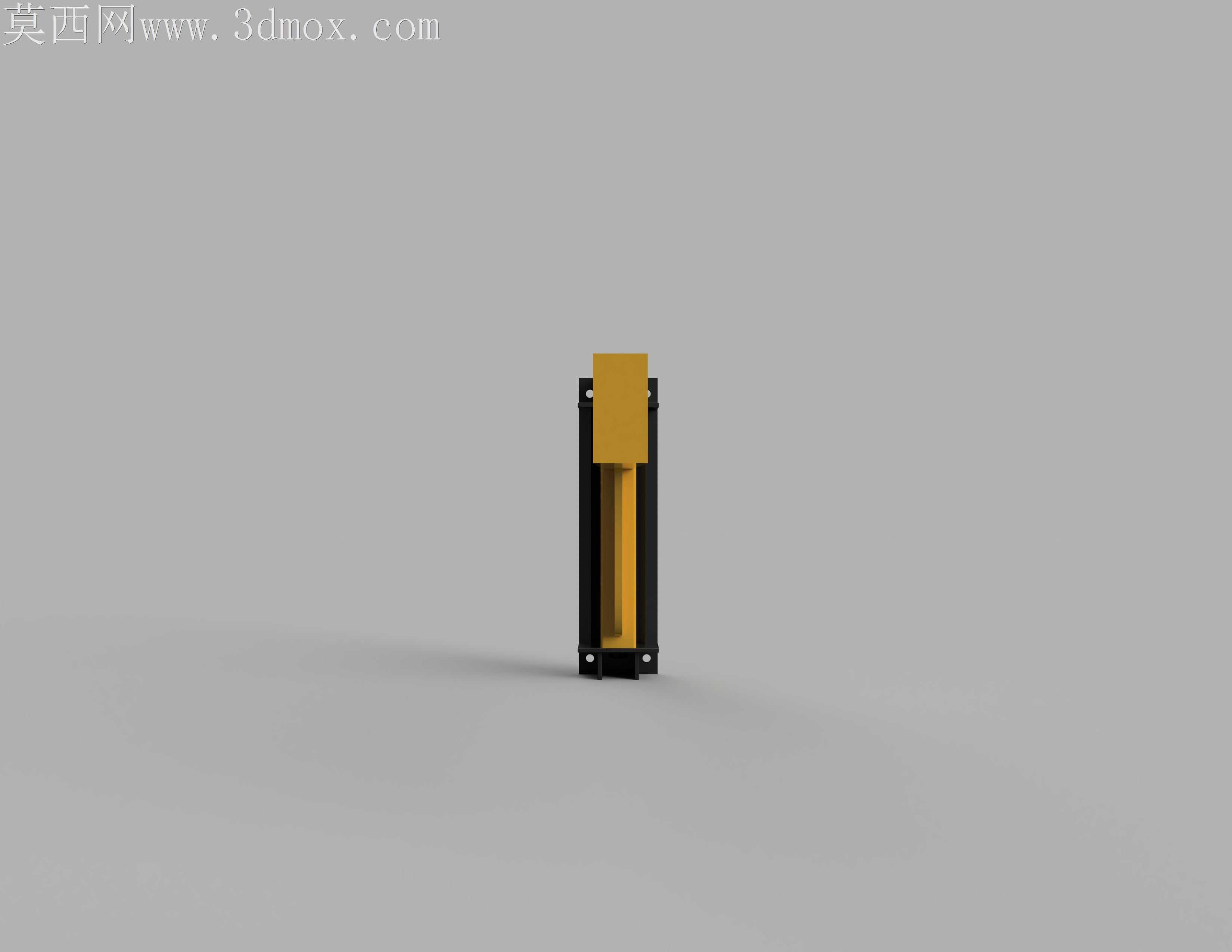

车间零散工位的小吨位起重作业,常面临大行车覆盖盲区、移动小吊占通道的痛点,这款墙柱固定的旋转吊臂,从加工适配视角做了全流程的工艺落地考量。吊臂主体采用箱型梁结构,翼缘与腹板的拼接焊缝避开了应力集中的弯折区域,下料时腹板两端的圆弧过渡边采用数控等离子一次切割成型,避免二次修磨带来的尺寸偏差,焊接前预装工艺撑固定翼缘间距,控制焊接变形量在每米1毫米以内,不用后续大量火焰校正就能保证梁体直线度,适配后续滚轮小车的顺畅滑行。上下两处安装支座的连接面,铣削加工时预留了0.2毫米的反变形量,抵消焊接后支座板的翘曲,保证和墙柱预埋板贴合时间隙不超过0.1毫米,螺栓预紧后不会出现局部应力集中导致的支座开裂。臂体端部的弧形加强筋,没有采用整板切割的厚重结构,而是用等强度的变厚度折弯件拼接,既减少了整板下料的材料浪费,折弯成型的圆弧面还能分散吊重时的剪力传递,避免直角连接处的疲劳裂纹,加工时折弯定位靠模提前校准R角尺寸,和臂体腹板贴合后段焊固定,不会出现焊后筋板错位的问题。臂体表面的警示标识采用模压转印工艺,不用后期喷涂贴纸,避免车间油污、磕碰导致的标识脱落,安装支座的螺栓孔采用长圆孔设计,适配现场预埋板的安装误差,不用在高空反复扩孔调整。旋转轴处的轴套采用自润滑铜套,压装时控制过盈量在0.03到0.05毫米之间,既不会因为过盈太小导致轴套窜动,也不会因为过盈太大抱死转轴,日常使用不用频繁加注润滑脂就能保证转动顺滑。臂体下翼缘的小车轨道面,焊接后做了局部打磨淬火处理,表面硬度达到HRC40以上,承受小车滚轮反复碾压不会出现凹坑变形,2米作业半径内满负载125公斤起吊时,臂体下挠量控制在5毫米以内,符合起重设备的刚度要求,不用额外加大型钢截面增加自重,给墙柱的安装负载留足安全余量。端部的止挡块采用螺栓固定的可拆卸结构,磨损后可以快速更换,不用切割臂体维修,日常维护成本更低。
