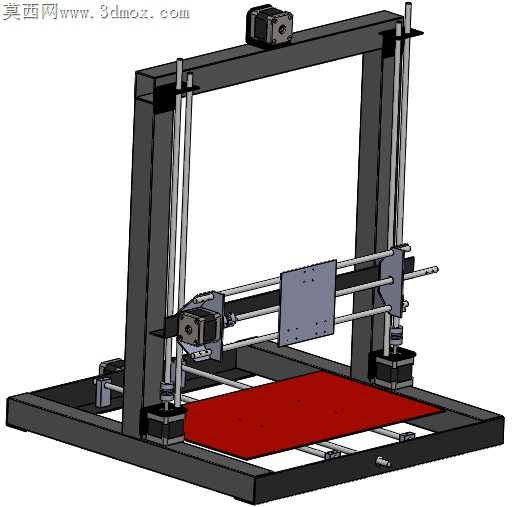

金属型材框架式FDM熔融沉积成型设备

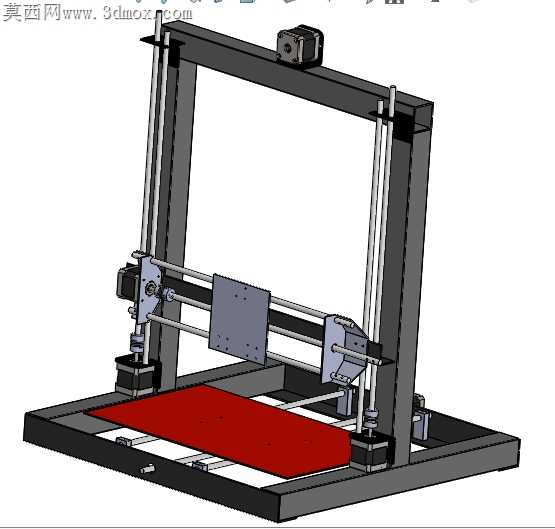

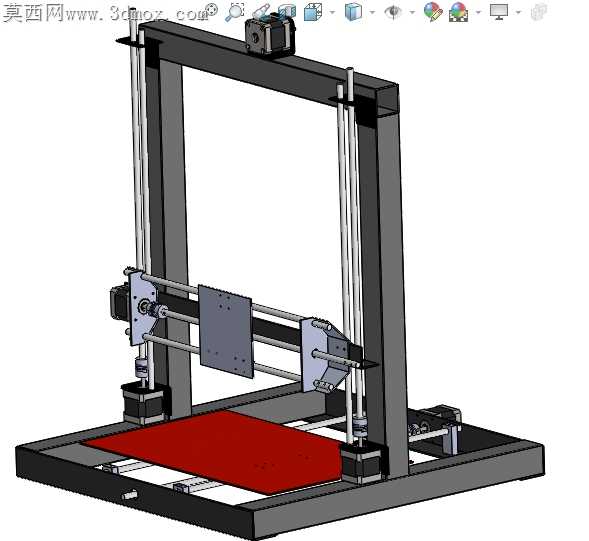

桌面级FDM设备长期存在框架刚性不足导致的打印层纹偏移痛点，这款金属型材搭建的机型从装配逻辑出发做了全链路的公差适配，没有沿用市面常见的亚克力板拼接方案，所有承力构件都选用标准工业铝型材做主体支撑，光轴导轨的安装基准面直接在型材槽内做定位，省去了额外转接板带来的累积误差。

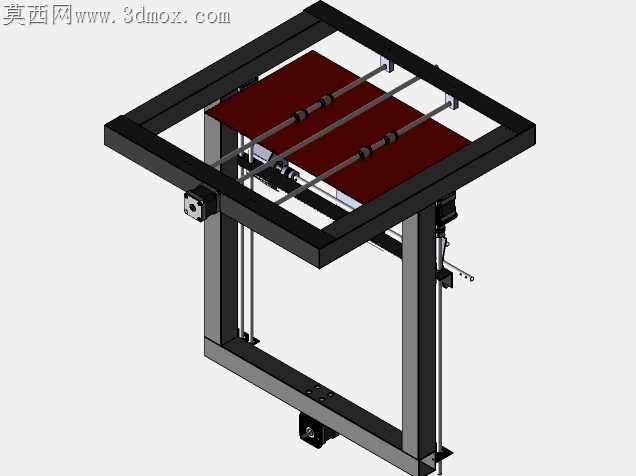

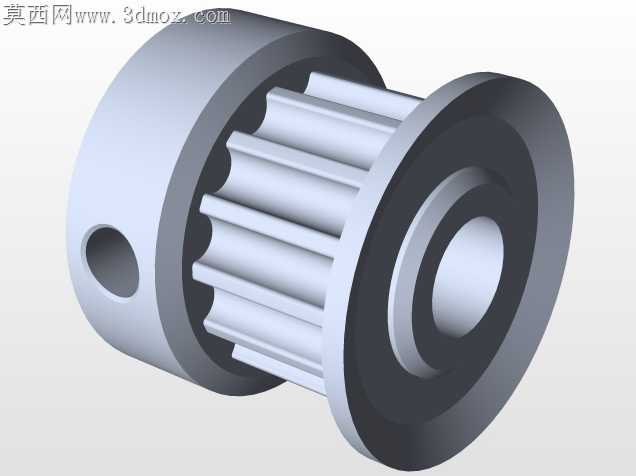

打印热床的承托框架没有做一体化焊接设计，而是采用分段式型材拼接，每段连接位置都预留了0.02mm的微调间隙，装配时可以通过顶丝微调热床平面度，避免焊接应力释放导致的平台翘曲，热床下方的滑动副直接卡在型材的线性导轨上，传动皮带的张紧座集成在型材端部的安装槽内，不需要额外打孔固定，张紧力调节时不会破坏框架的整体受力平衡。

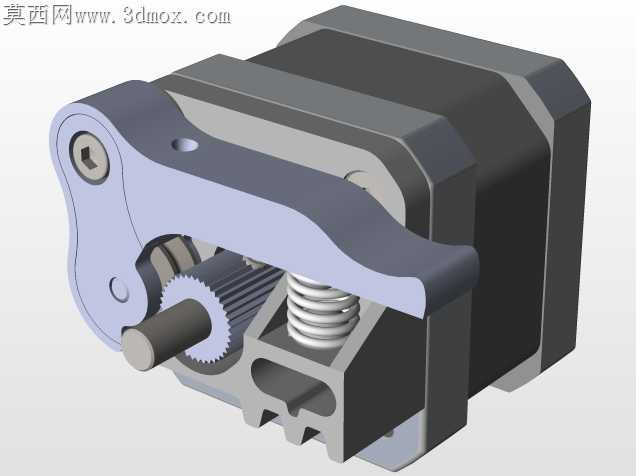

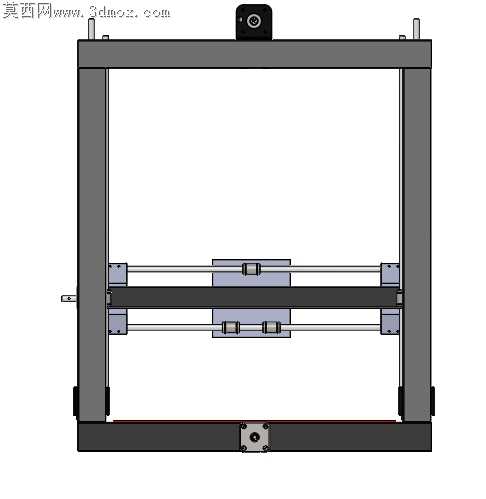

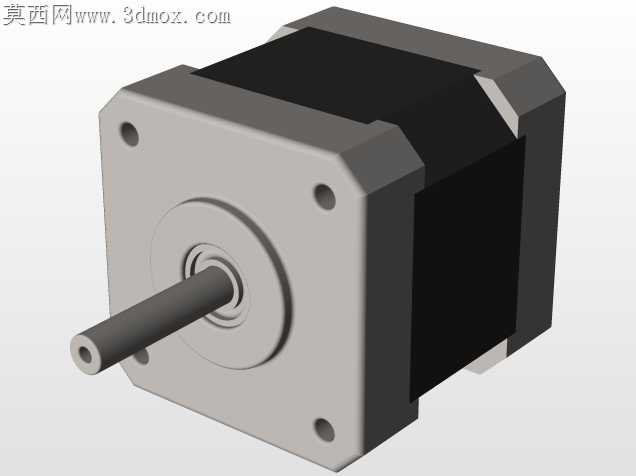

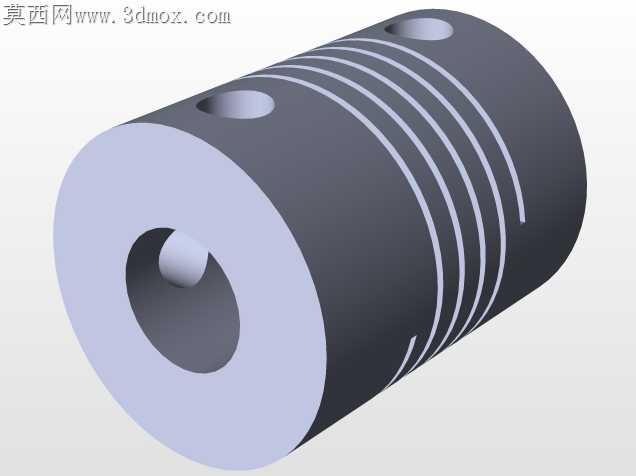

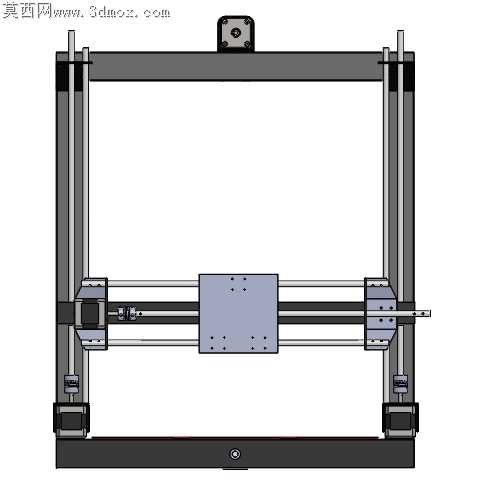

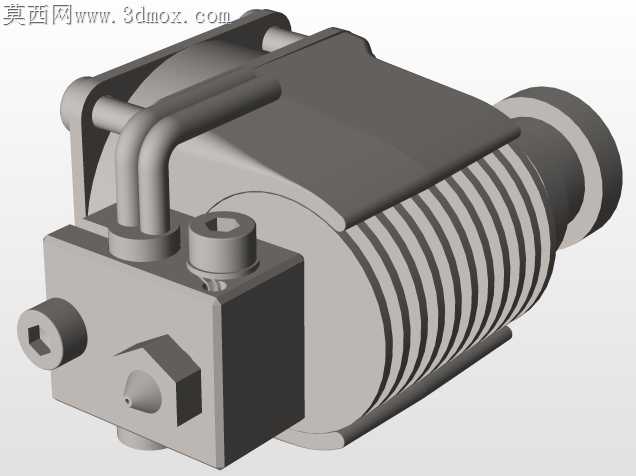

X轴运动组件的安装板做了实心加厚处理，挤出头的安装孔位做了沉台设计，装配时喷嘴的同轴度可以通过沉台定位直接保证，不需要反复校准垂直度，两侧的光轴固定座采用上下对锁结构，和型材框架连接时增加了橡胶减震垫，能过滤掉电机高速运动时产生的共振，避免打印件表面出现规律性振纹。Z轴的两根传动丝杠分别布置在框架两侧，丝杠螺母座和X轴横梁的连接位置做了腰型孔设计，装配时可以微调丝杠和光轴的平行度，避免运动过程中出现卡顿丢步的问题。

电控元件的安装位全部隐藏在型材的槽腔内部，走线顺着型材凹槽布置，没有外露的线束干扰运动部件，框架底部的四个脚座做了可调高度设计，放置在不平整的工作台面时可以快速调平整机水平，不需要额外垫塞纸片调整。所有连接螺丝都选用标准内六角圆柱头螺钉，和型材的预置螺母完全适配，装配过程中不需要做二次攻丝或者扩孔处理，普通用户按照装配指引就能完成整机组装，不需要专用工装辅助。

这种型材框架的设计还有个很实用的优势，后期改装升级时可以直接在型材槽内加装附件，比如加装自动调平传感器、 enclosure 保温罩或者双挤出头组件，都不需要重新打孔破坏原有结构，所有安装基准都能复用原有框架的定位面，改装后的精度不会出现明显下降。运动部件的所有滑动接触面都预留了润滑脂加注间隙，长期使用时不需要拆解结构就能完成日常维护，打印过程中产生的废料会直接落在底部的型材框架平面上，清理时只需要擦拭平面即可，没有多余的沟槽缝隙积存杂物。
