带塑料链转运提升装配输送设备

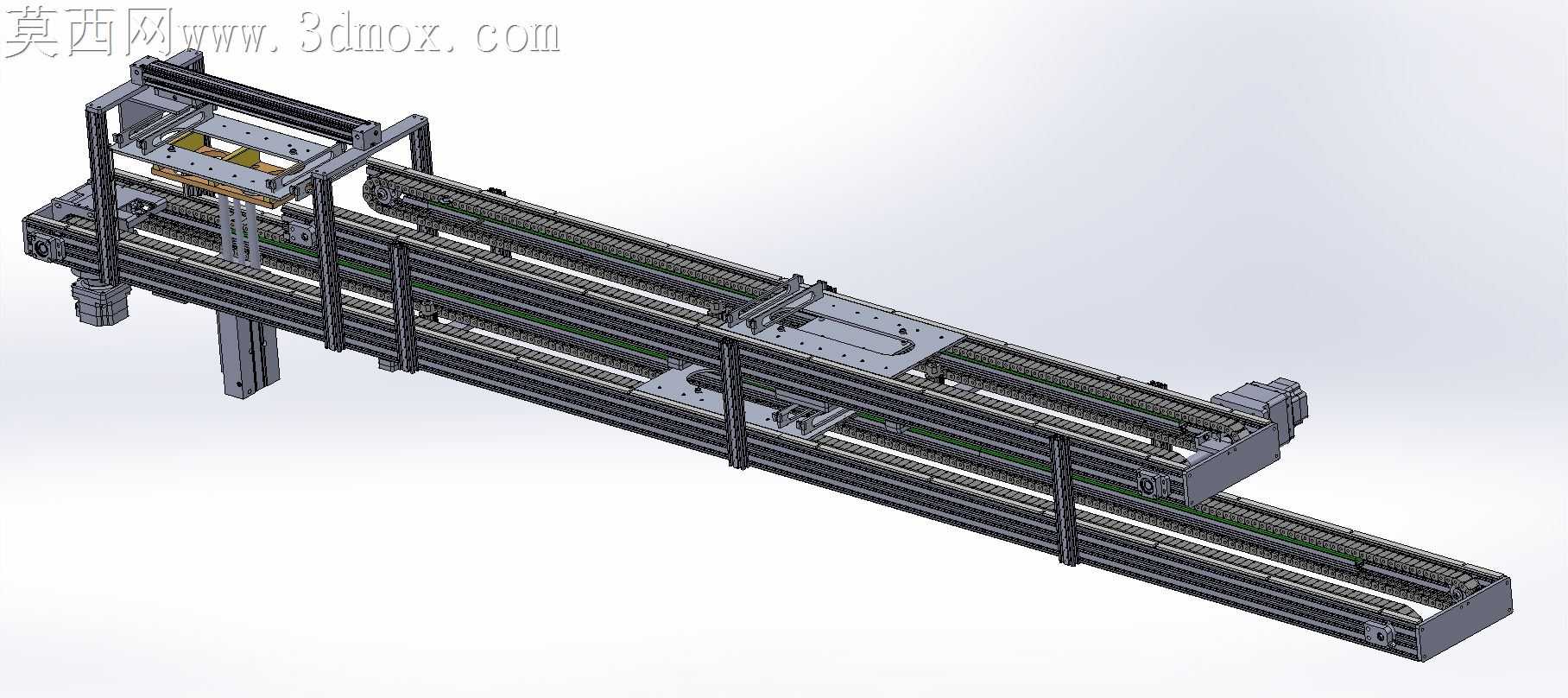

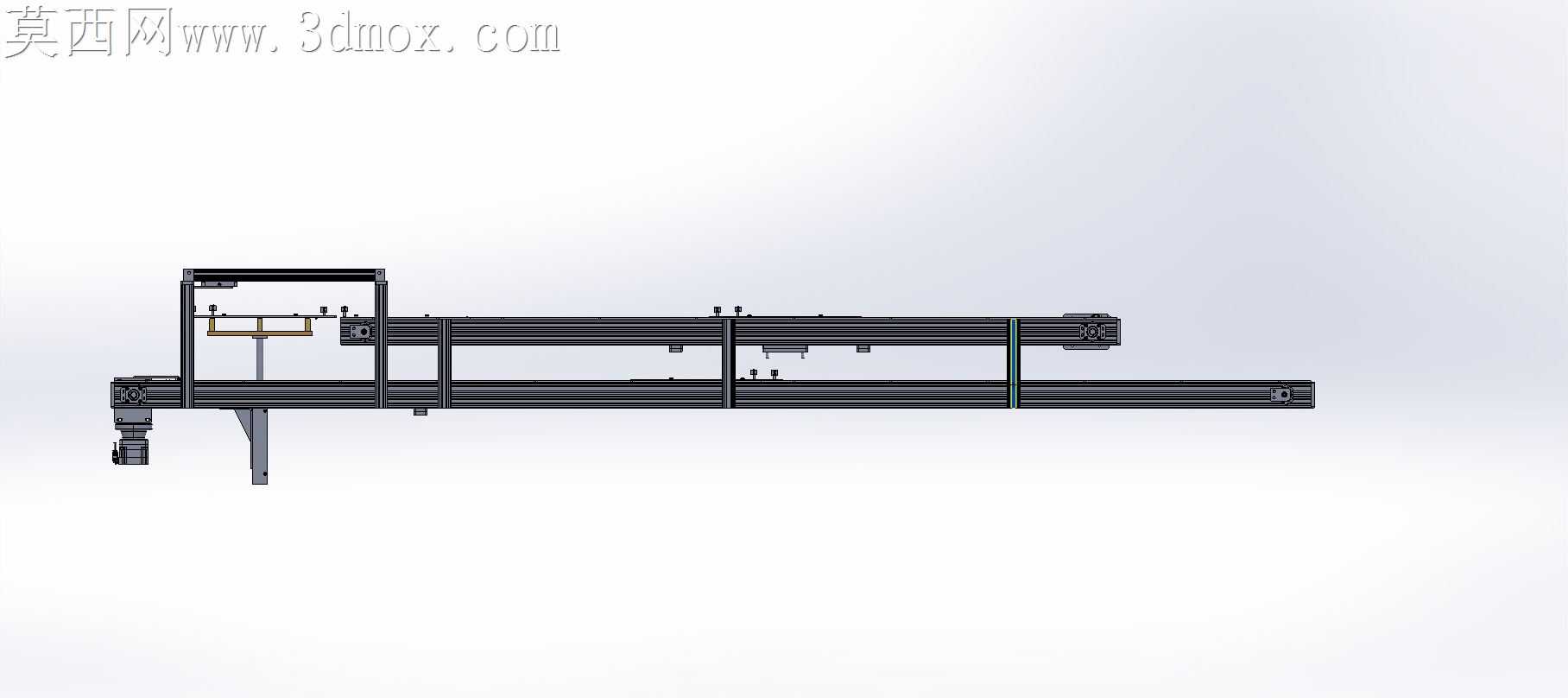

车间里长距离物料转运搭配工位间垂直提升的场景，最容易出现的问题就是输送段衔接处卡料、链板跑偏刮擦机架，还有提升段和水平段对接时的物料倾翻隐患，这套带塑料链的转运提升装配输送结构，在加工适配层面做了不少针对性的细节调整。塑料链板的导向槽没有采用常见的整根铣削成型工艺，而是分段嵌入耐磨尼龙条，单段尼龙条长度控制在四百毫米以内，对接处预留0.2毫米的热胀间隙，避免车间温度波动时尼龙条膨胀拱起，卡滞链板运行。机架主体采用工业铝型材拼接，型材连接处的角件安装孔特意做了0.1毫米的铰孔修正，不用自攻螺丝直接攻型材的方式，改用预埋不锈钢弹片螺母，反复拆装调整输送段高度的时候，不会出现型材螺纹滑牙的问题，后期维护换件不用整根更换型材。提升段的夹料机构没有用整块金属压板，而是在压板接触面贴了2毫米厚的聚氨酯垫层，垫层表面压出细密的菱形防滑纹，夹持塑料壳体类工件的时候不会压出夹痕，遇到尺寸偏差在1毫米内的工件，垫层的形变能自动补偿夹持间隙，不用频繁调整压板行程。水平输送段的两侧挡边做了快拆结构，挡边通过旋转卡扣固定在型材槽内，清理链板缝隙里掉落的塑料碎屑、装配残件的时候，不用拧动螺丝就能直接取下挡边，日常清洁的时间能压缩七成以上。驱动端的张紧结构没有放在输送线尾部，而是设置在驱动电机安装座的下方，张紧调节螺栓做了防松处理，套了双叠自锁垫圈，设备长时间连续运行时，不会因为链板拉伸变长出现跳齿、打滑的情况。链板的回程段特意加了一排间隔一百毫米的托辊，托辊采用POM材质，表面做了镜面抛光，减少链板回程运行时的摩擦阻力，也避免链板下垂蹭到铝型材横梁，产生不必要的磨损和运行异响。提升段和水平段的对接处，过渡板的高度比两侧链板表面低0.05毫米，过渡板边缘做了R1的圆角抛光，不会刮到链板底部，也不会让工件经过时出现卡滞跳料的情况。整个输送结构的所有外露螺丝都采用内六角圆柱头螺丝，螺丝头部完全沉到安装孔内，不会突出表面刮蹭经过的工件或者操作人员的衣物，走线槽全部隐藏在铝型材的背面槽内，外部看不到杂乱的线缆，避免车间里的油污、碎屑附着在线缆上老化破损。
