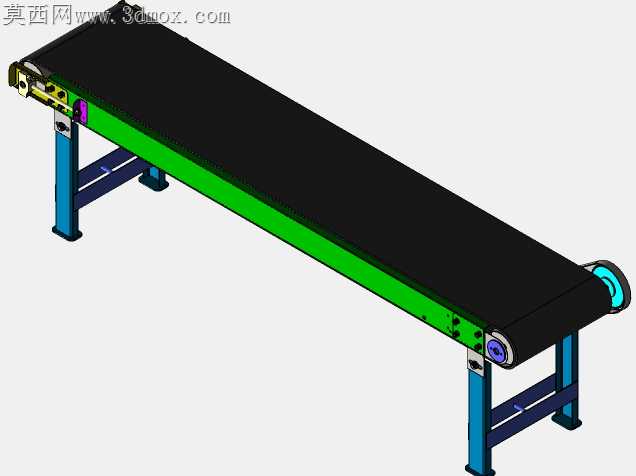

左右双配置平型皮带输送设备结构设计

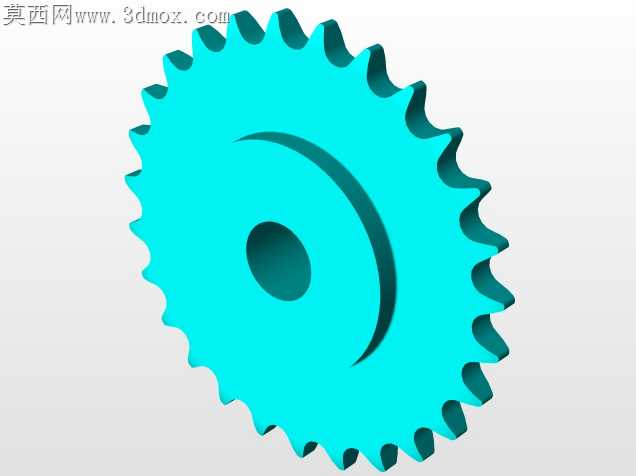

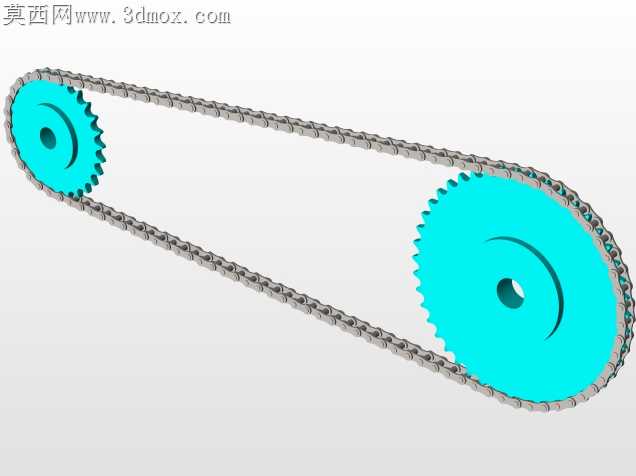

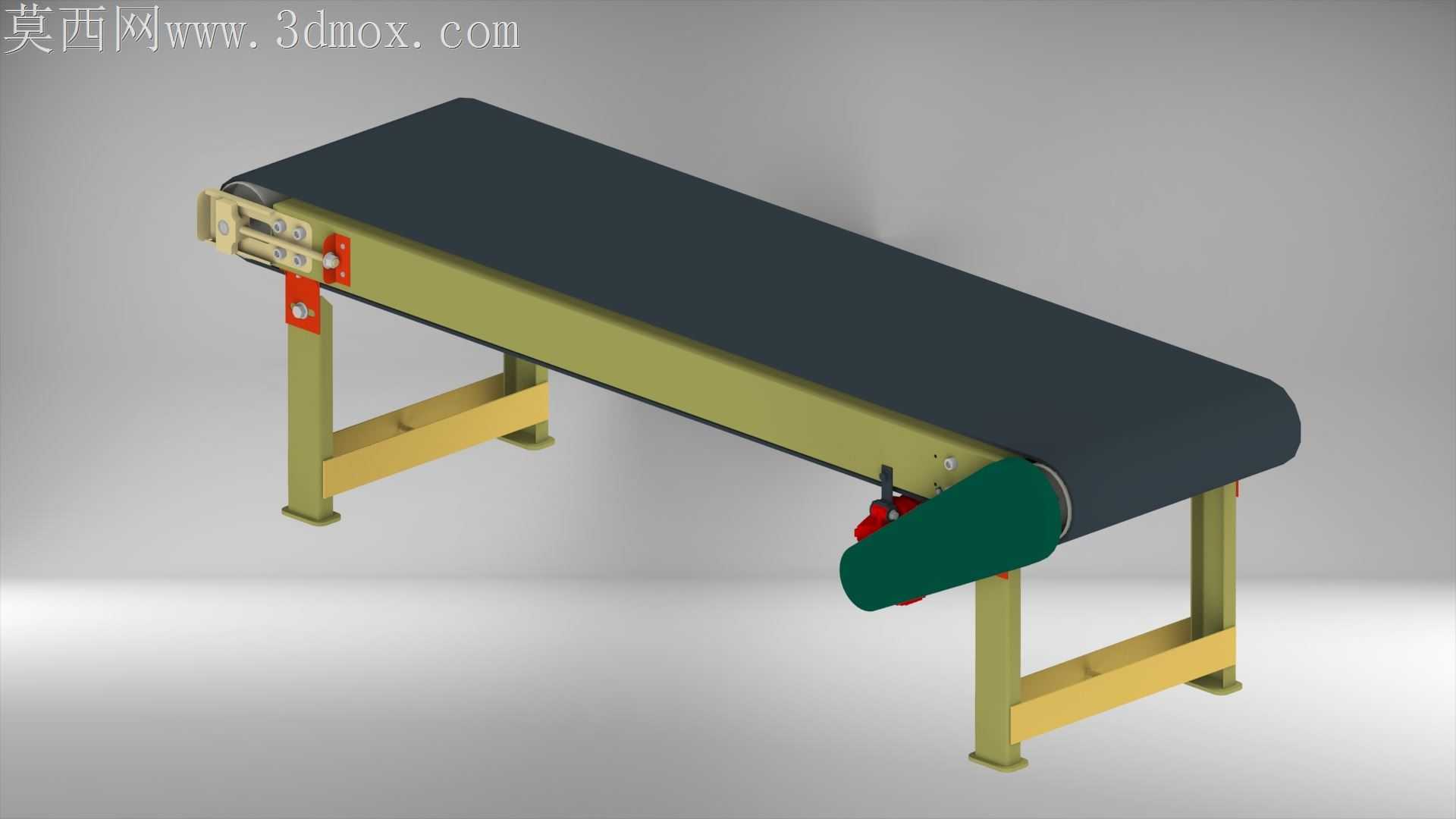

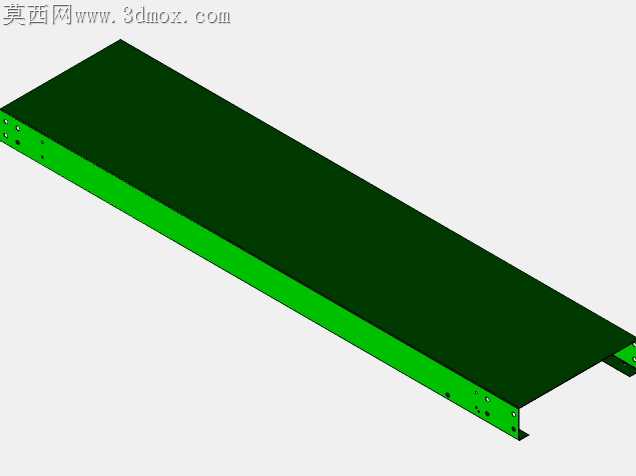

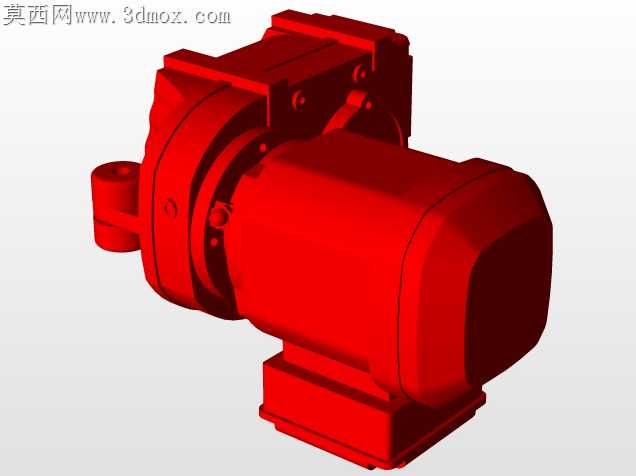

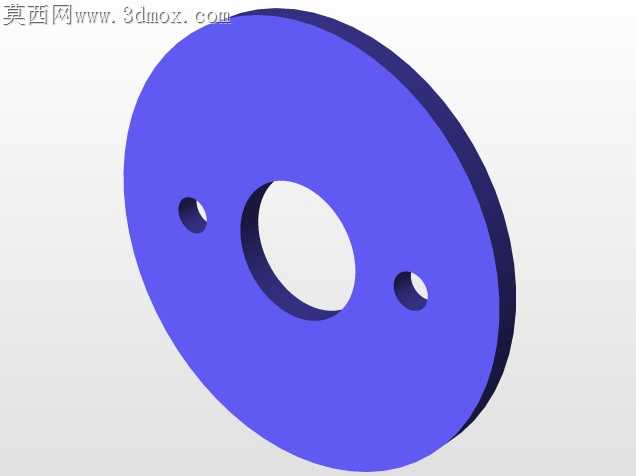

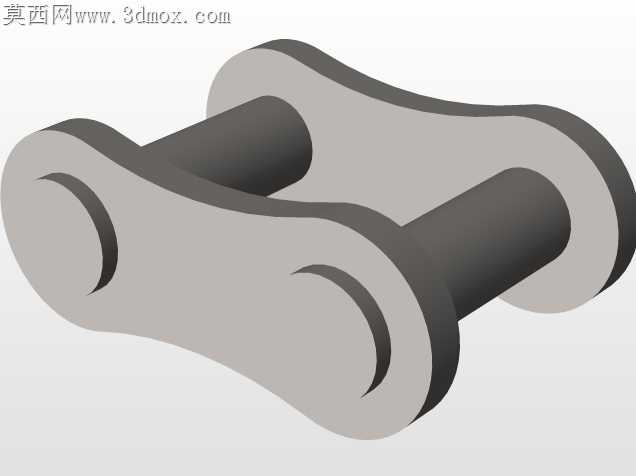

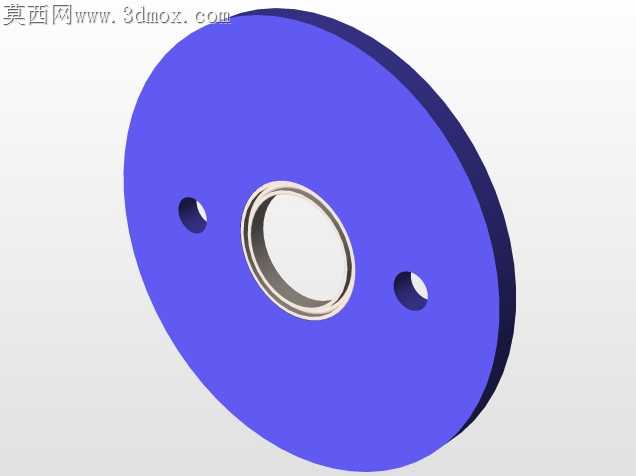

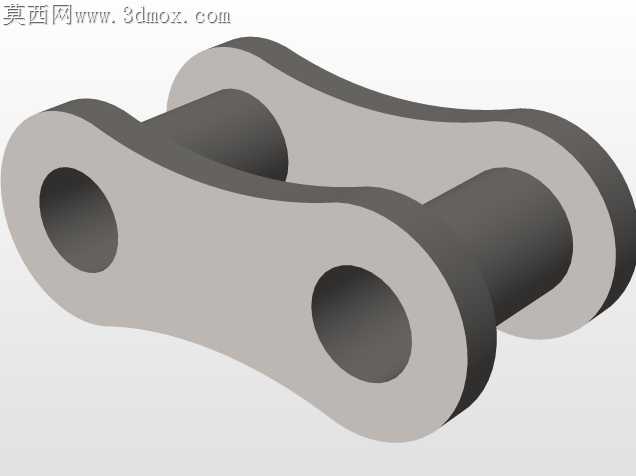

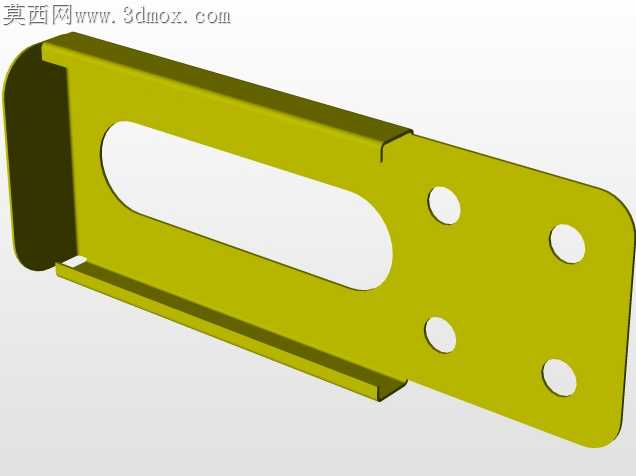

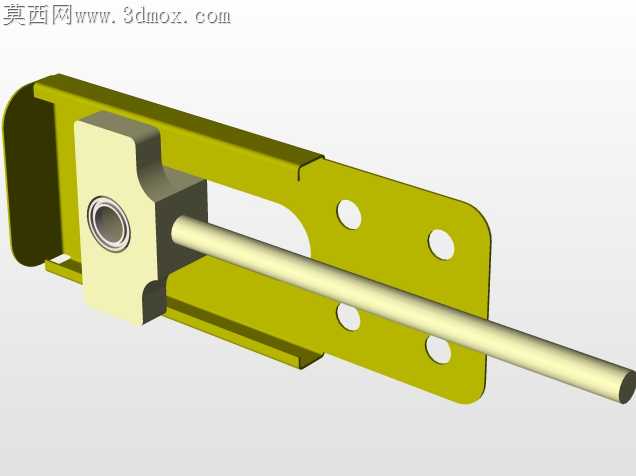

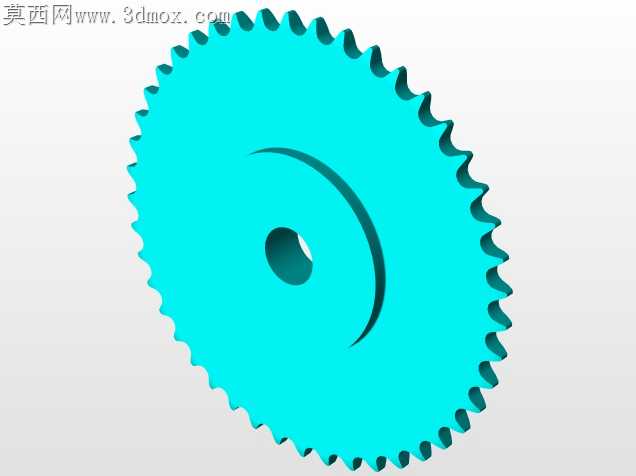

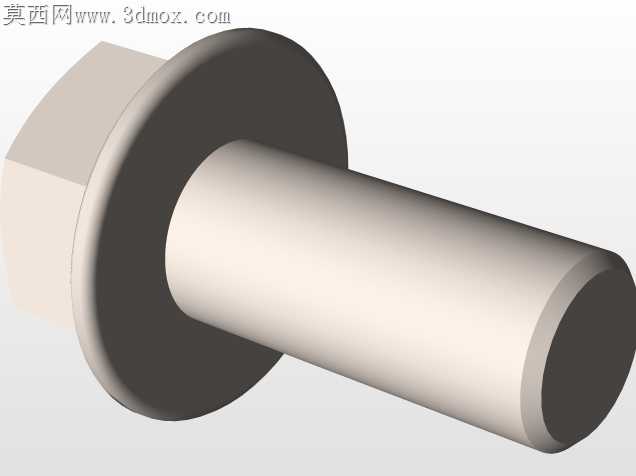

车间常规平皮带输送机长期存在单侧驱动适配性差的问题，同一条产线换线时往往要重新排布驱动端位置，反复拆装不仅耽误生产节拍，还容易造成机架连接孔位磨损、皮带张紧度偏移的隐患。这套设计直接做了左右两种驱动配置的兼容结构，不用额外改制机架就能适配不同走线方向的产线布局，从根源上减少现场改制的工作量。支腿部分没有采用单薄的方管直连结构，每两组支腿之间加了横向的连接撑，撑件和支腿的连接面做了沉台贴合设计，避免螺栓锁紧时因为接触面倾斜产生内应力，长时间承重后支腿不会出现外撇变形的情况，哪怕输送段承载密度稍大的散料，机架整体的晃动感也能控制在极小范围。驱动端的护罩没有做全包封结构，而是留出了皮带张紧调节的操作缺口，日常维护时不用拆下整个护罩就能拧动张紧螺栓调整皮带松紧，护罩边缘做了卷边处理，不会割伤检修人员的手部。滚筒和机架的连接座做了长圆孔设计，调整张紧量时滚筒轴线能始终保持和机架侧边垂直，不会因为单侧调整量过大出现皮带跑偏的问题，省去了反复校准滚筒平行度的麻烦。皮带承托面下方没有排布密集的托辊，而是采用了平滑的承托板结构，适合输送小件、轻质的工件，不会出现工件卡进托辊间隙的情况，承托板和机架的连接采用隐藏式螺栓，螺栓头不会凸出刮蹭皮带底面，能有效延长皮带的使用寿命。两种驱动配置的连接孔位完全通用，电机安装座的定位基准和机架侧边的尺寸公差控制在极小范围，换装驱动端时不用重新找正，直接锁紧螺栓就能保证传动带轮的同轴度，不会出现传动带偏磨、异响的问题。机架表面的涂装分色做了清晰的功能区分，驱动护罩、张紧调节件用醒目的深色涂装，机架主体用低饱和度的涂装，现场操作人员能快速找到调节点位，不用对照说明书摸索位置。
