低净空双吊点串联链式起重吊具结构

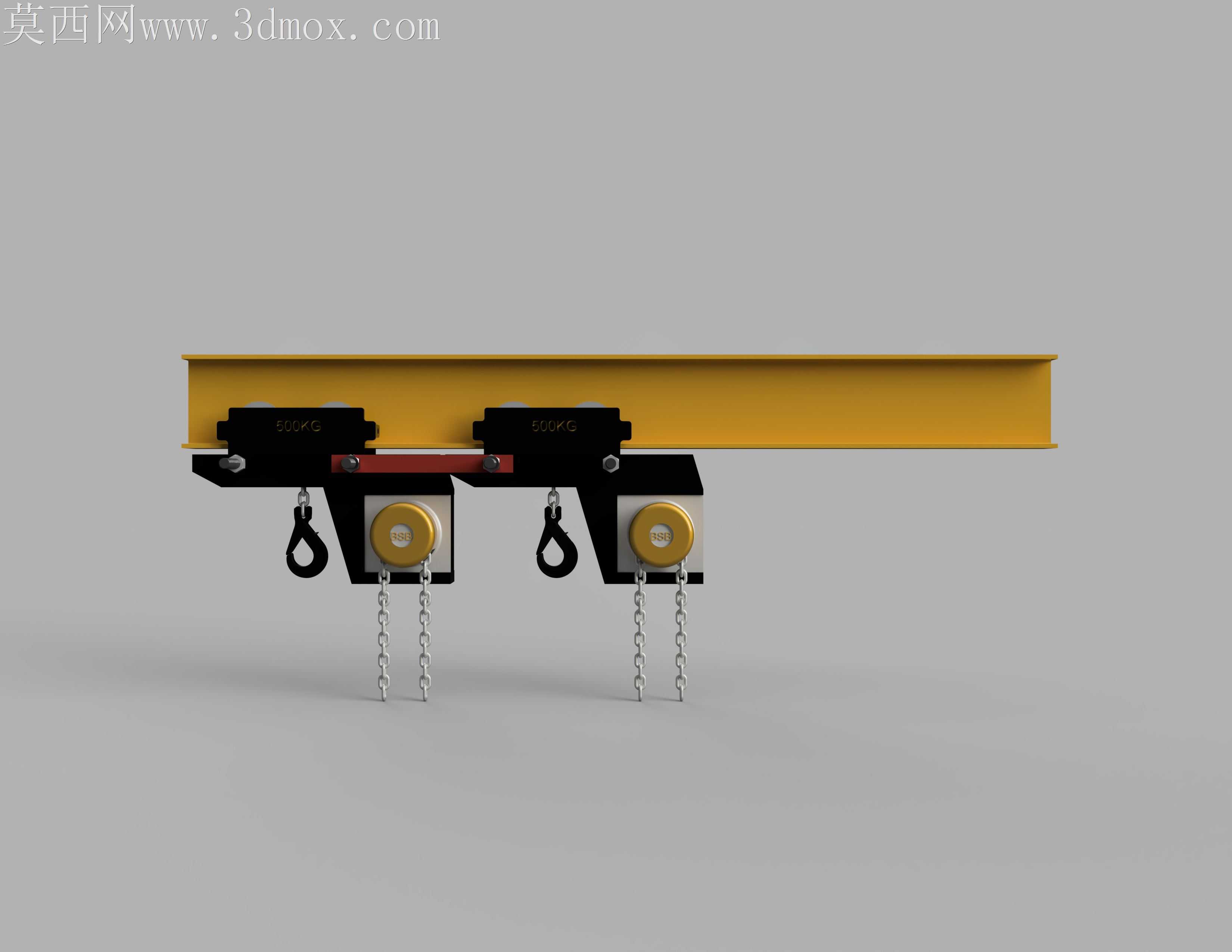

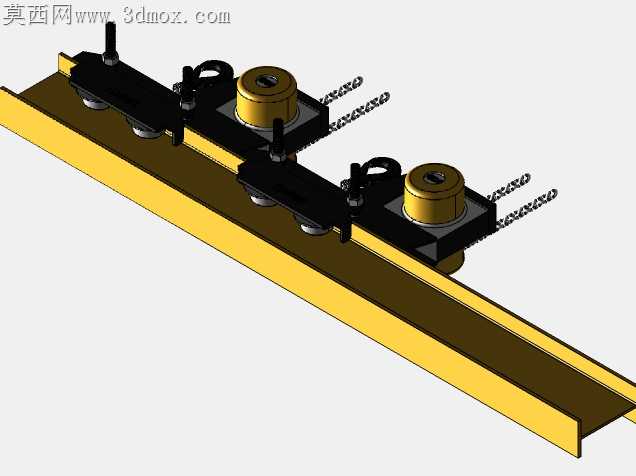

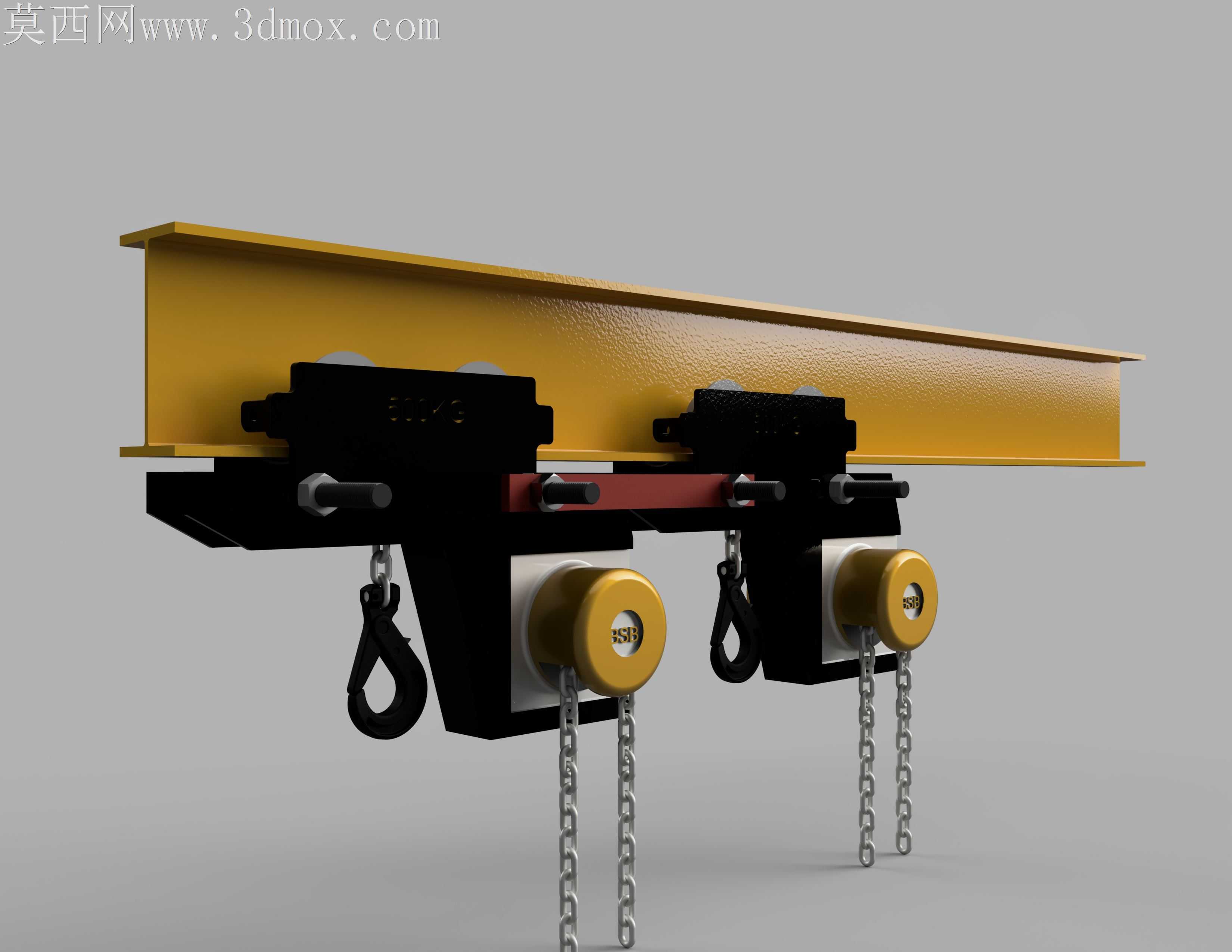

常规单葫芦单轨吊在窄小厂房内吊运长尺寸工件时，常出现吊点偏载、工件倾斜晃荡的问题，强行拉长吊索又会挤占垂直起升空间，很多老厂房层高不足，吊索放长后工件底部离地面距离不够，根本没法完成跨工位转运。这款串联链式吊具直接把两个手拉葫芦的行走小车通过刚性连接梁固定在同一根工字钢轨道上，从根源上规避了双吊点不同步带来的卡轨风险。连接梁和小车架的配合面没有做满焊固定，留了0.2毫米的横向滑移间隙，工字钢轨道长期使用后难免出现局部翼缘磨损、直线度超差的情况，这点间隙能让两个小车在过轨缝或者磨损段时自动微调相对位置，不会因为刚性过强把行走轮的轮缘卡崩。葫芦本体和小车架的连接座特意做了下沉式设计，把葫芦的上吊钩藏到了小车架的腹板空腔里，比常规外挂式的安装方式足足压缩了120毫米的垂直占用高度，刚好适配层高不足4米的老旧车间改造场景。链条导链座的出口处做了圆弧翻边处理，没有留尖锐的切削棱角，链条频繁起升下降时不会被硬棱刮掉表面的防锈层，也不会出现链节卡滞在导口的问题。两个吊钩的间距通过连接梁上的等距安装孔可以调整，吊运不同长度的型材、箱体类工件时，能把吊点挪到工件重心的对称位置，起吊后工件自然保持水平，不用反复调整吊索长度找正。行走轮的轮缘做了15度的斜角倒角，推入工字钢轨道时不用精准对齐，顺着倒角就能滑进轨面，现场装配的时候不用撬棍反复撬动调整，单人就能完成整套吊具的轨道安装。连接梁表面做了喷塑处理，没有留裸露的焊缝锐角，车间内的焊渣、切削液溅到表面也不会快速锈蚀，日常维护只需要定期给行走轮轴承加注润滑脂就行，不用频繁做表面防腐处理。吊钩的防脱卡簧用了内嵌式安装，不会因为工件剐蹭把卡簧碰掉导致吊索滑脱，哪怕是斜拉起吊时，防脱片也能牢牢卡在吊钩开口处，不会因为侧向力弹出失效。
