低净空工况带运行小车链式起重设备

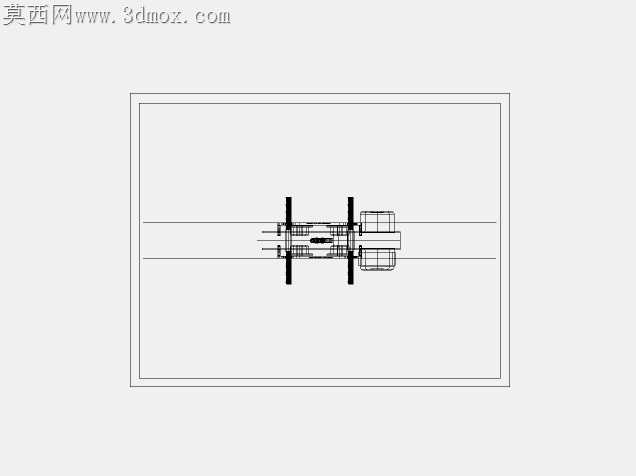

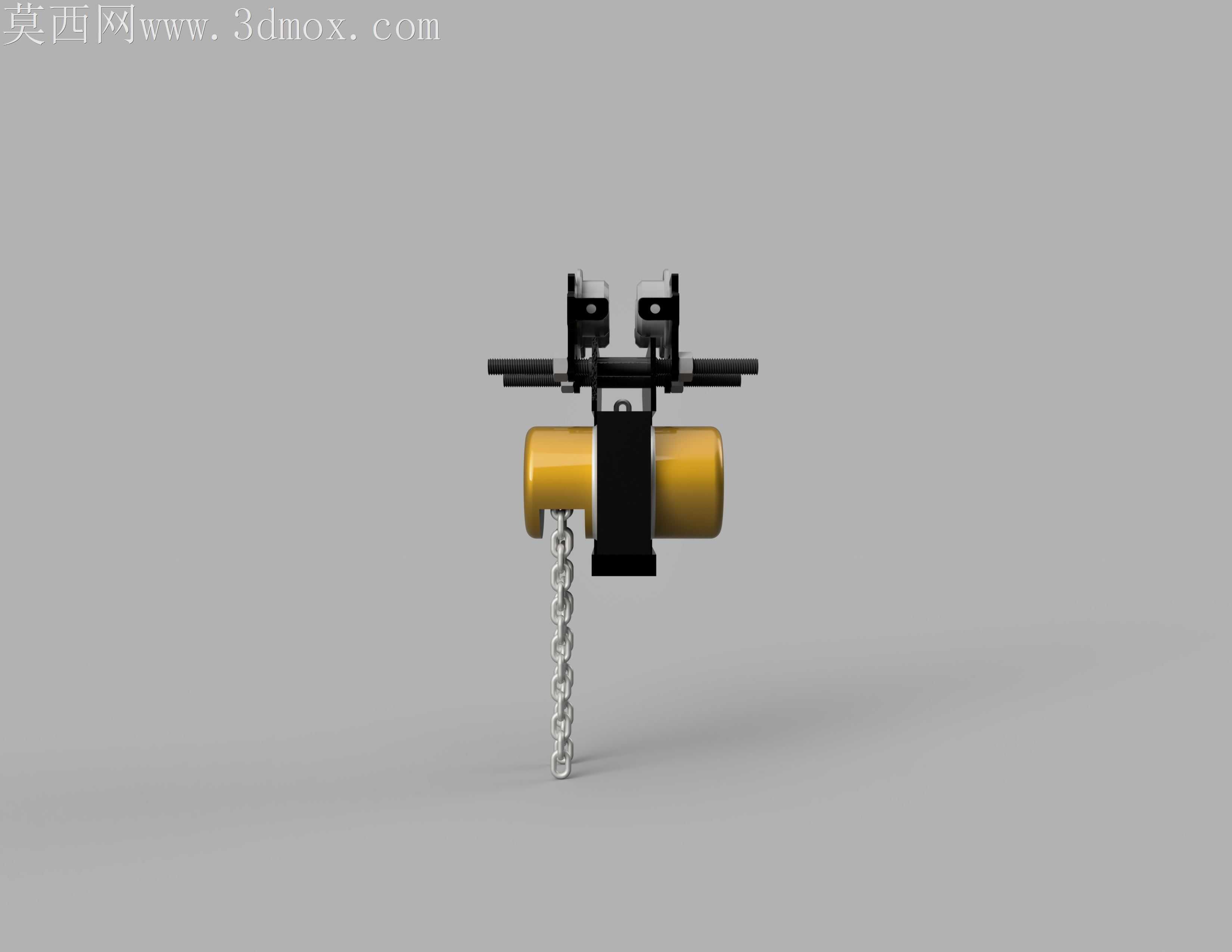

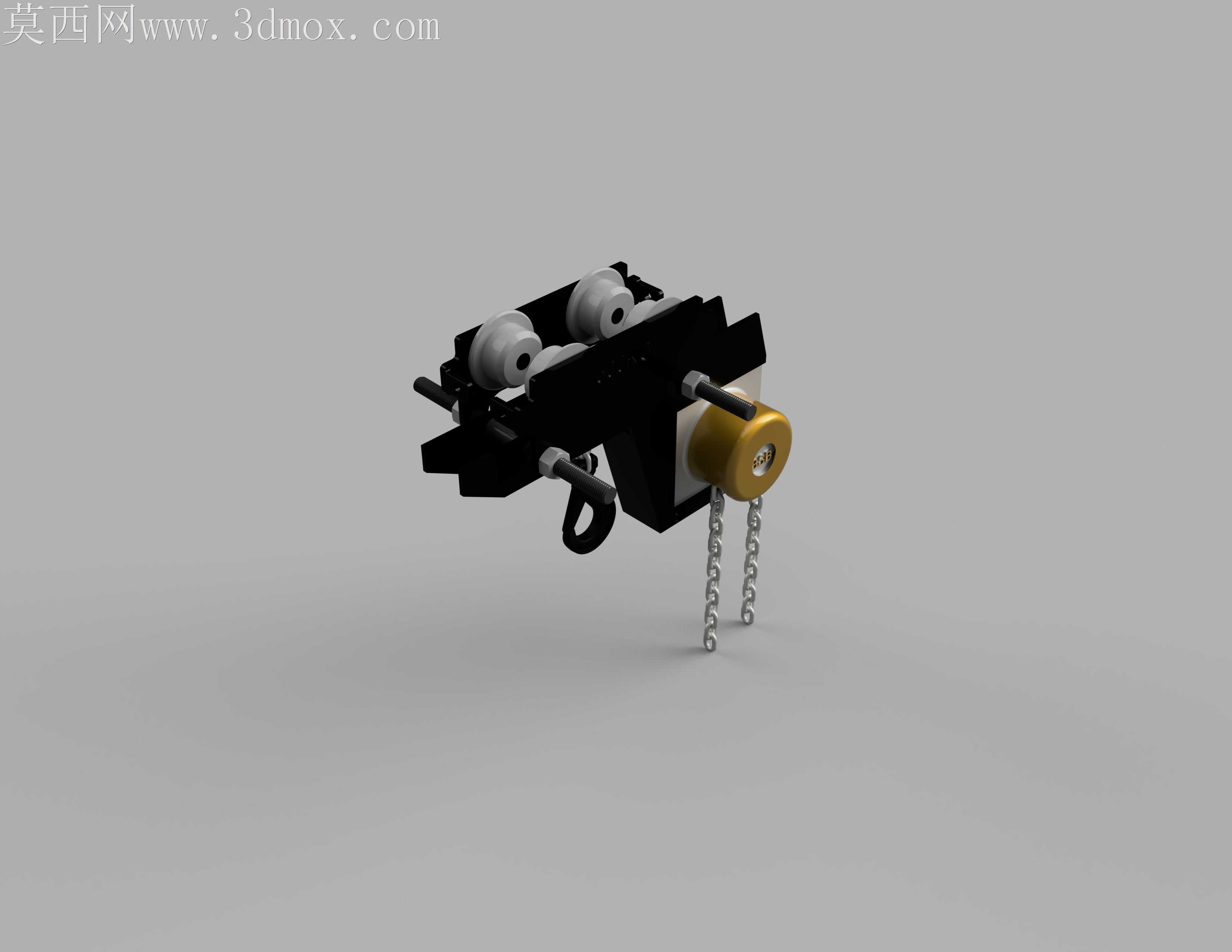

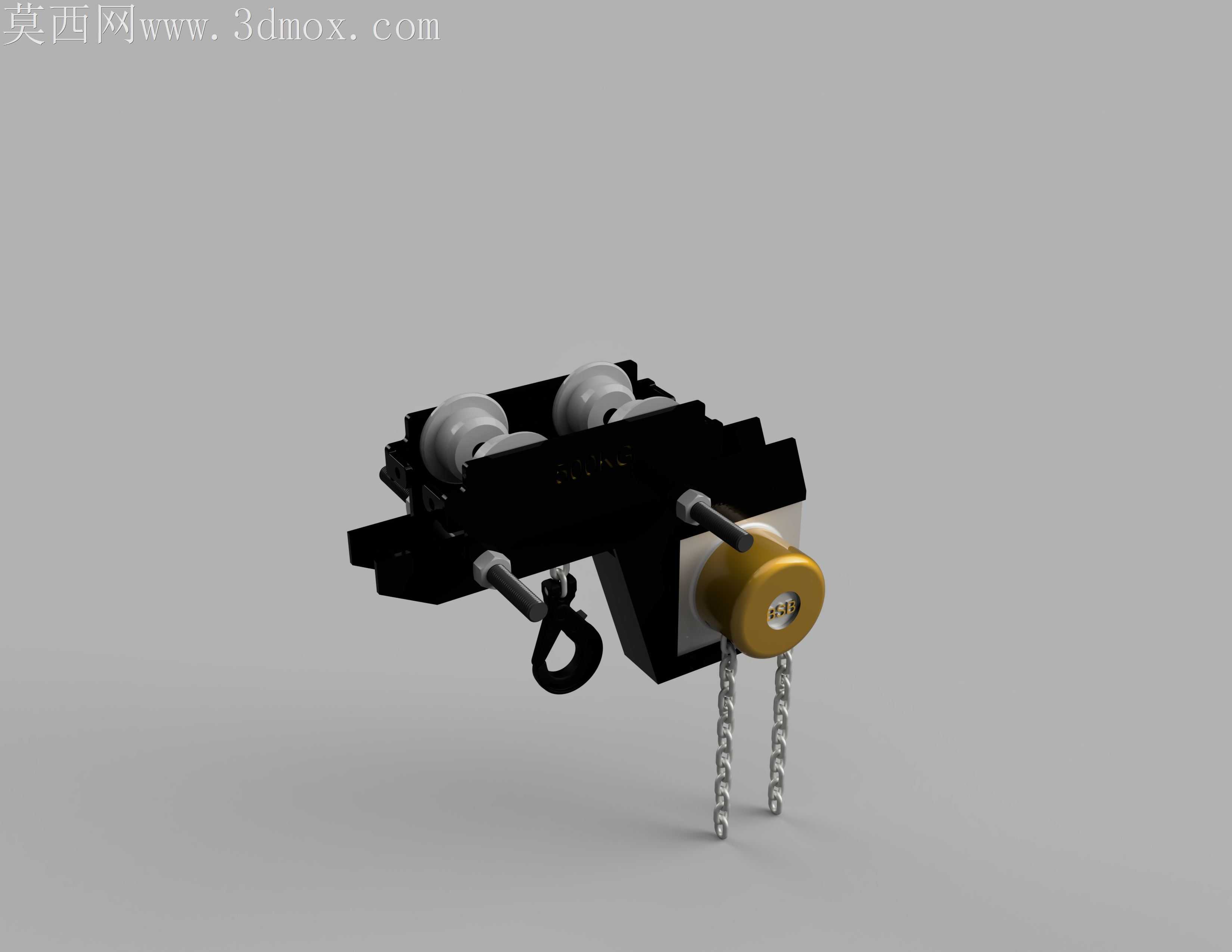

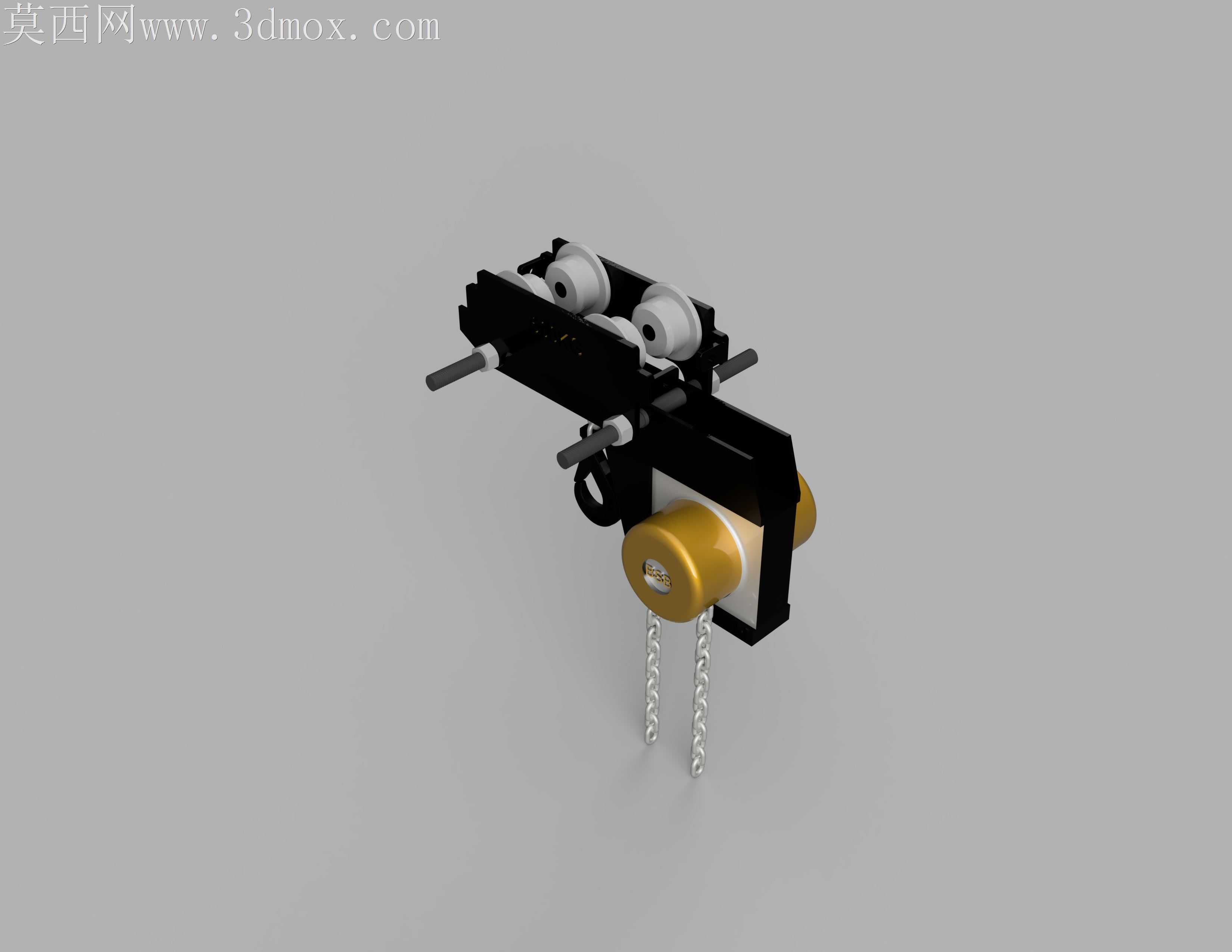

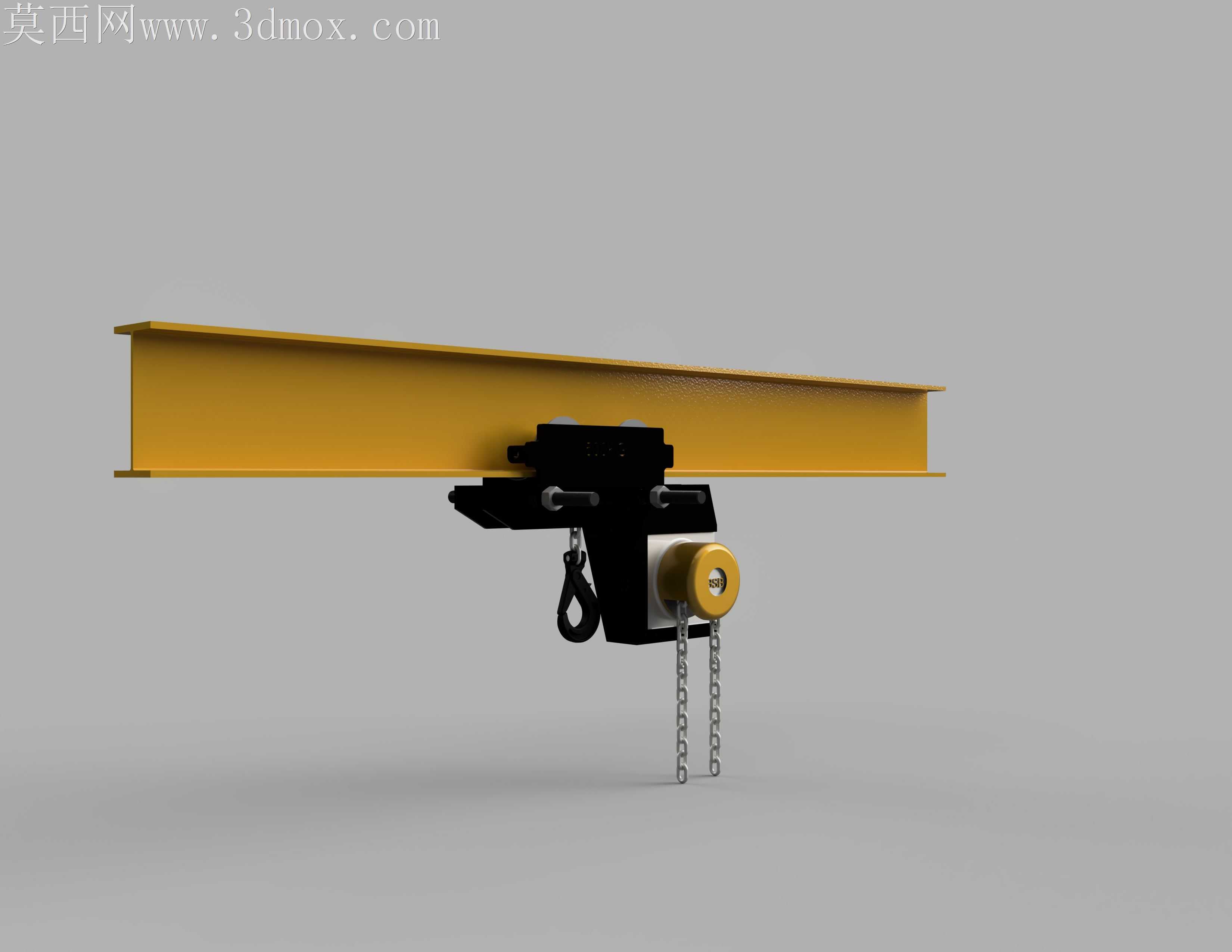

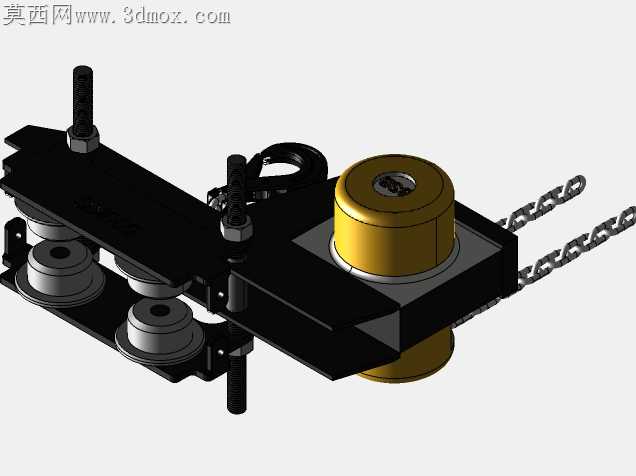

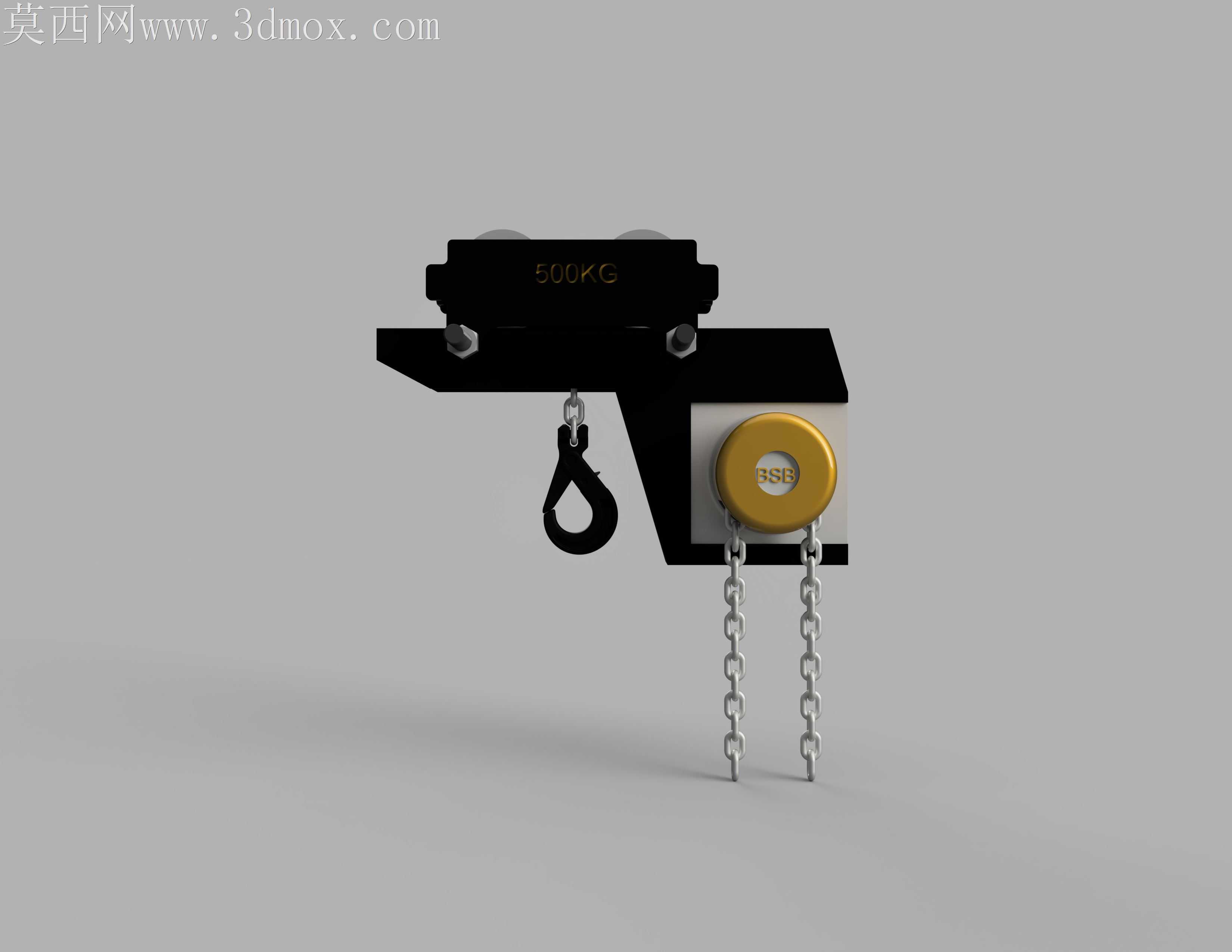

低矮厂房内的起重作业常年受净空限制，常规环链葫芦搭配手动小车的组合，往往因为吊钩到工字钢下翼缘的距离过大，无法满足有限高度内的起升行程要求，甚至会出现吊物无法越过设备基座的尴尬情况，这套低净空带小车的链式起重结构，正是针对这类现场痛点做的定向适配。行走轮组的轮缘做了1.5度的内倾修形，不是常规的直边轮缘，加工时需要在数控车床上一次装夹完成锥面加工，避免二次装夹带来的同轴度误差，轮缘和工字钢翼缘的单侧间隙控制在1.5mm到2mm之间，间隙过大会出现运行卡滞、啃轨的问题，间隙过小则会因为工字钢的直线度公差出现行走阻力陡增的情况，甚至在接头位置直接卡死。葫芦主体和行走小车的连接座没有采用常规的铰接吊耳结构，而是做了一体化的嵌装式连接，葫芦本体的上半部分直接嵌入小车架的中间空腔内，把整体的高度尺寸压缩了近120mm，这个结构带来的新问题是检修空间被压缩，所以在连接座的侧面预留了快拆式的检修口，不用拆下车架就能完成内部制动器的间隙调整，日常维护不用动用额外的吊装设备。链条导槽的入口处做了圆弧过渡的聚酰胺导向块，不是金属直接接触的硬导向，起升过程中链条不会因为偏摆出现和金属壳体的剐蹭，也能降低运行时的金属碰撞噪音，500kg额定载荷下，导槽的磨损量要比金属结构低60%以上，更换导向块只需要拧下两个固定螺钉，不用拆解整个起升机构。吊钩的横梁做了偏心设计，吊钩的中心和葫芦的重心线完全重合，起升时不会出现吊载侧偏的情况，避免了因为偏载带来的链条额外受力，也能防止吊物在起升过程中出现不必要的回转。手拉链轮的位置做了角度调整，操作时拉链不会和工字钢的下翼缘发生干涉，站在地面操作时不用刻意侧身避让，操作力比常规结构降低了近20%。所有的连接螺栓都做了防松止退处理，因为起重设备运行时存在持续的振动，普通的弹簧垫圈在长期交变载荷下容易出现失效，这里采用的是全金属锁紧螺母搭配止动垫片，即使在频繁点动的工况下也不会出现连接件松动的隐患。工字钢适配范围覆盖了常见的10号到16号热轧工字钢，不用额外更换行走轮就能适配不同规格的轨道，现场安装时只需要调整两侧轮组的间距，就能快速完成架设，不需要对原有厂房的轨道做额外改造。
