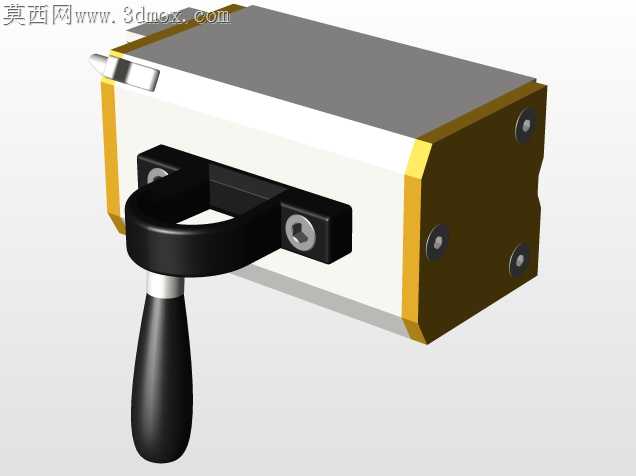

300kg载荷手动永磁起重吊具结构设计

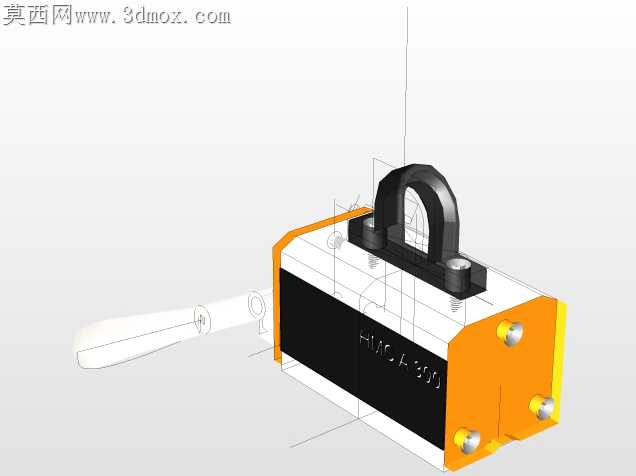

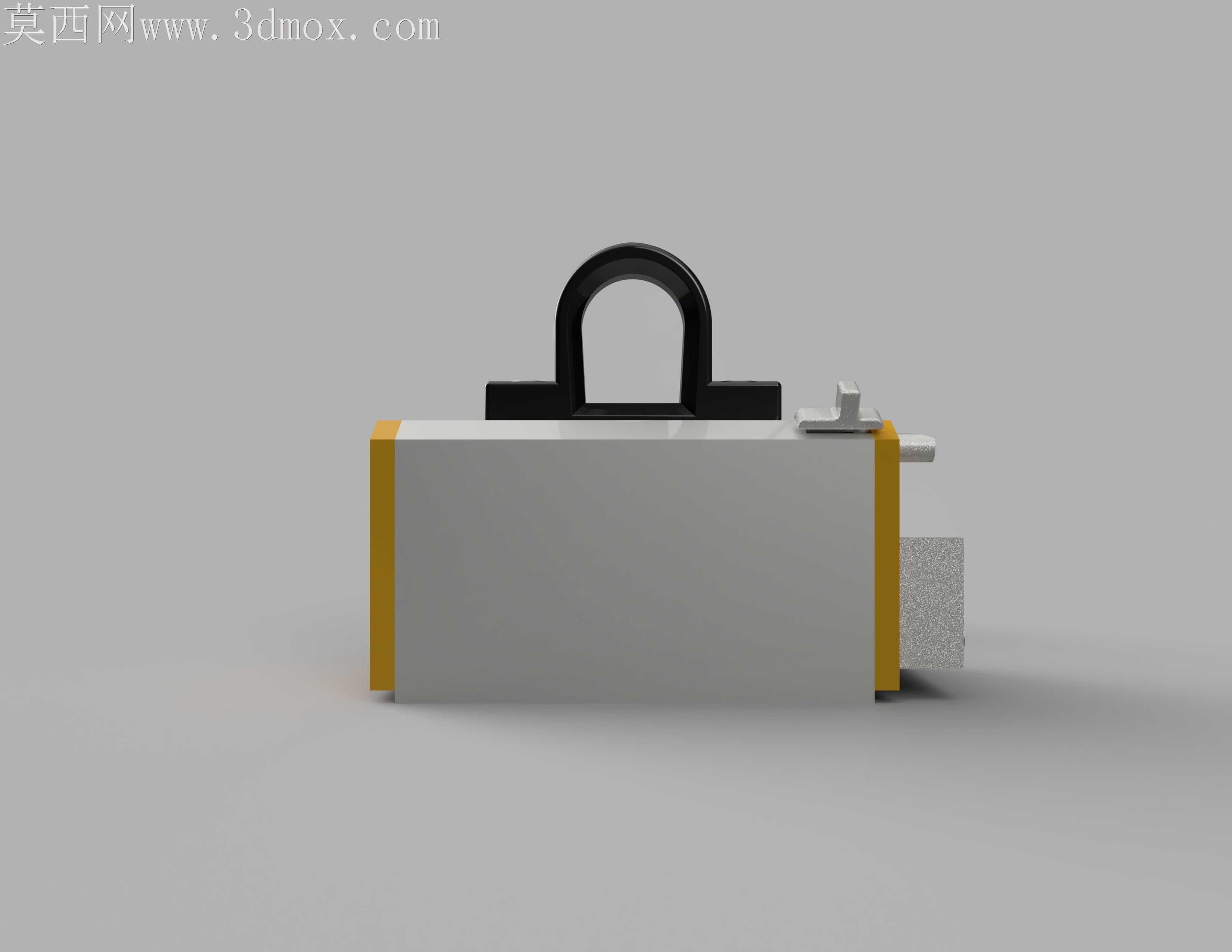

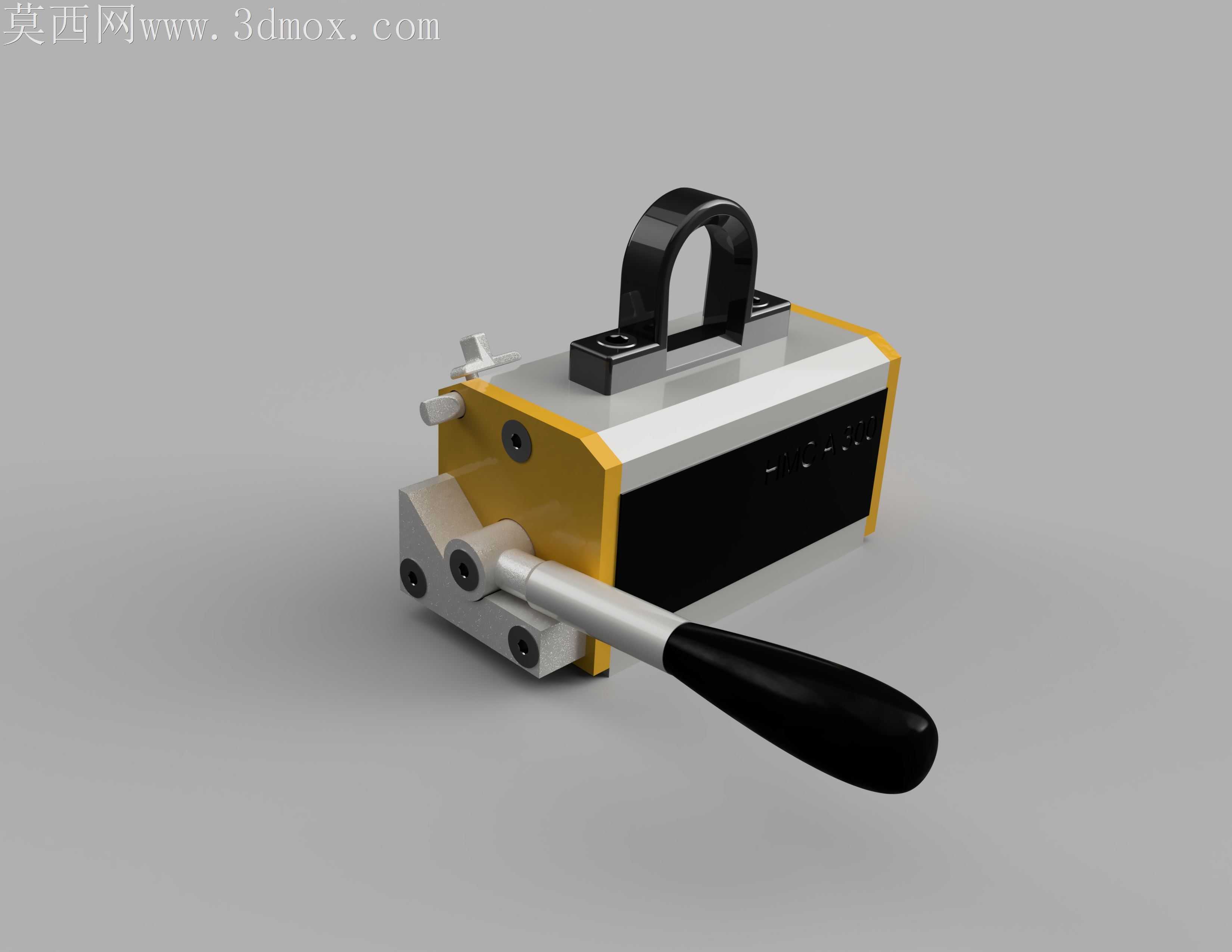

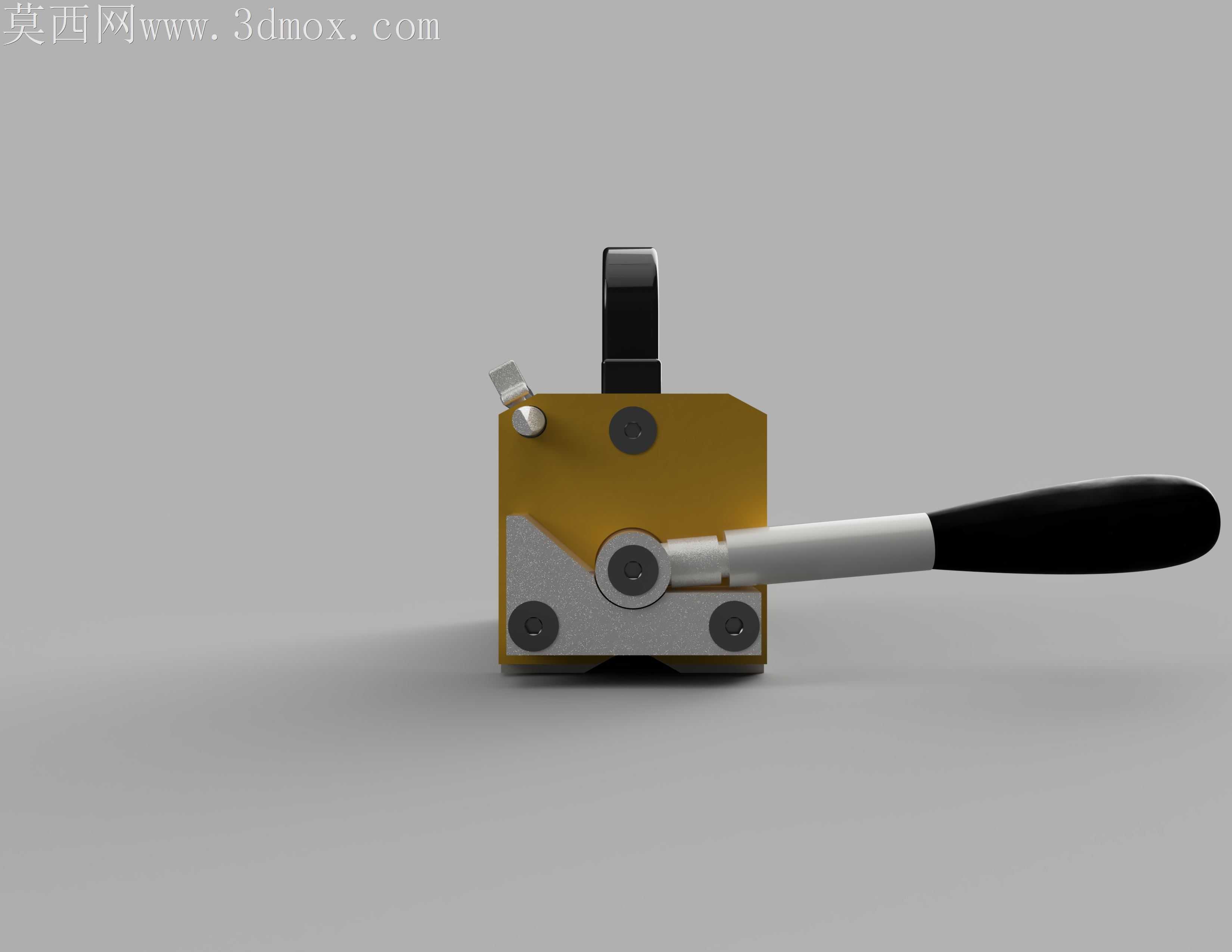

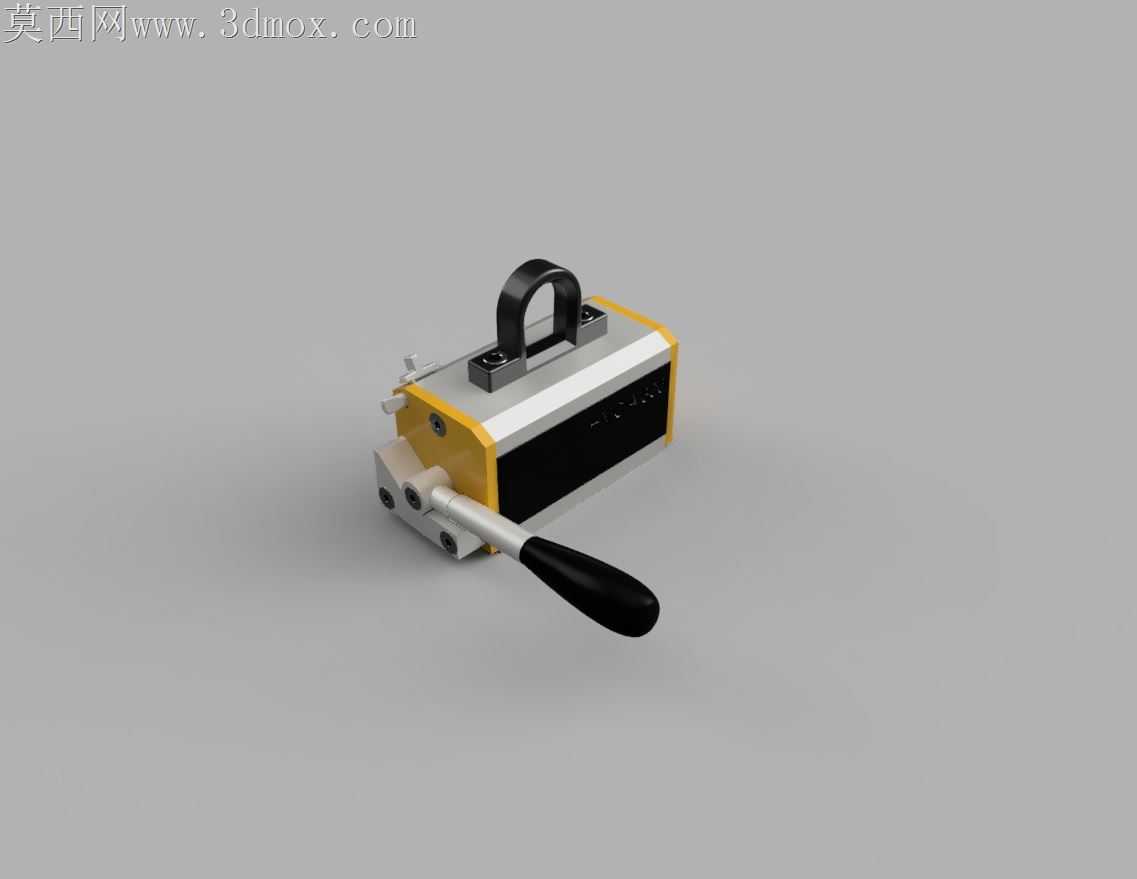

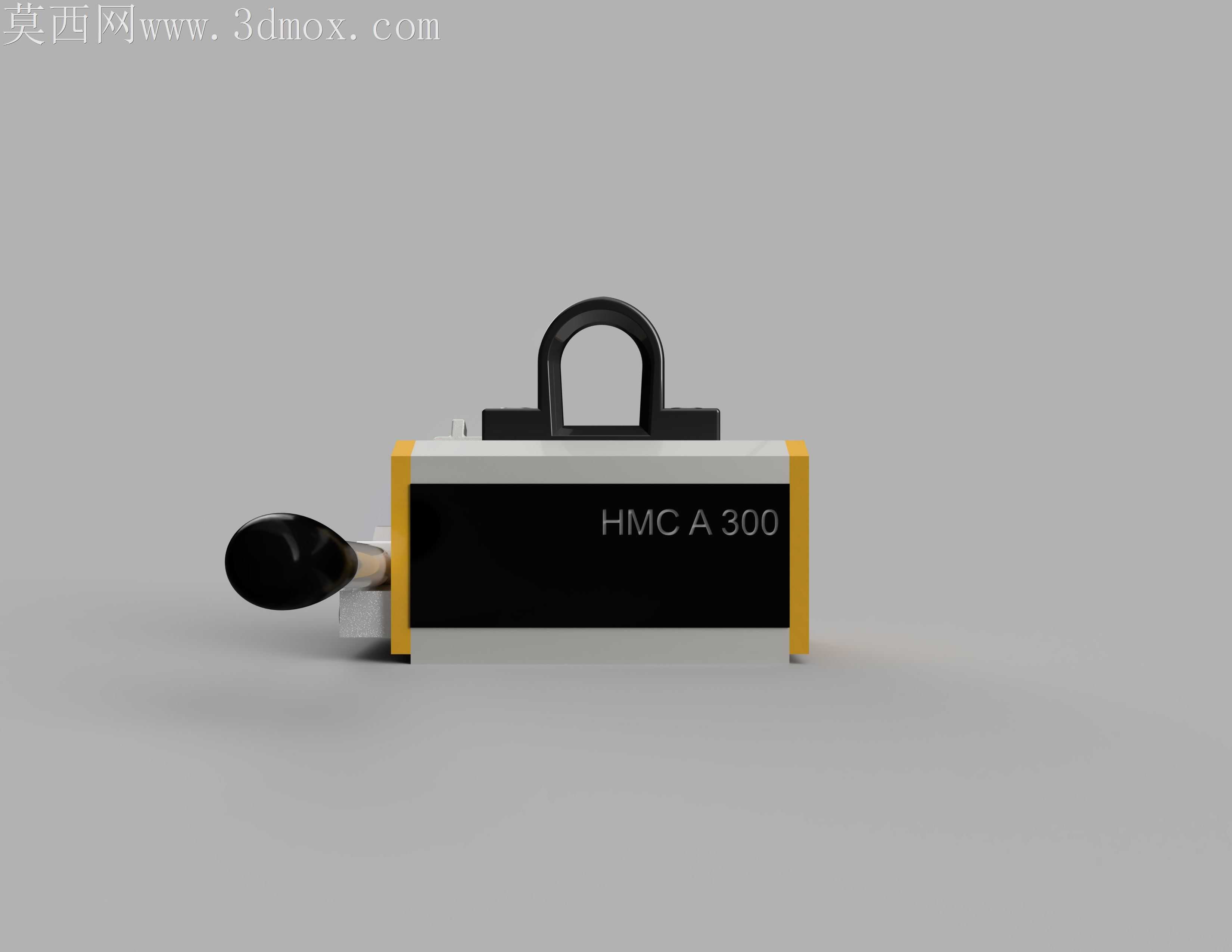

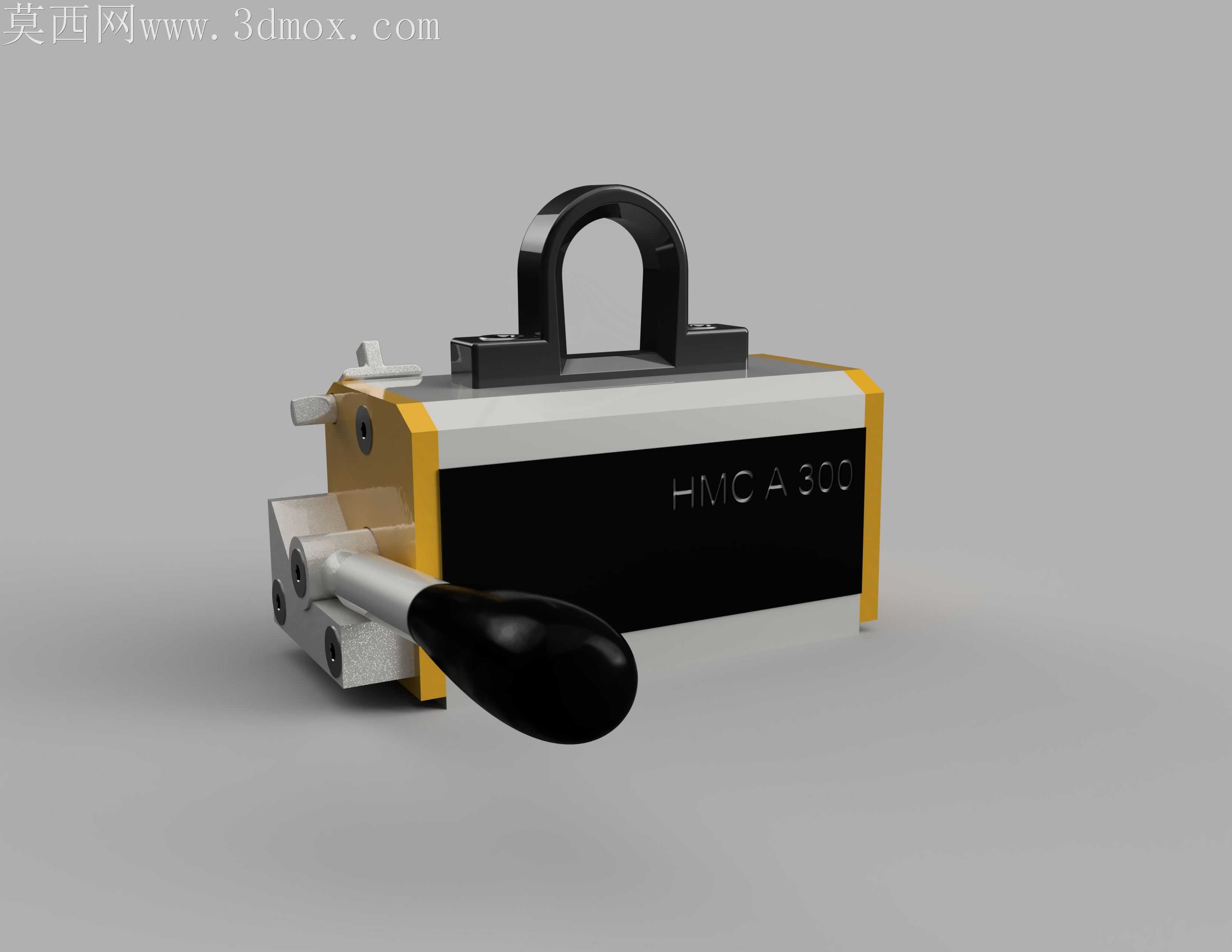

车间里用永磁起重器最怕的就是手柄卡滞导致磁路切换不到位，吊件半空滑脱的风险，这套300kg载荷的手动永磁起重吊具，在结构设计时就把加工适配的细节抠到了每一处配合面。磁钢腔体的内壁公差严格控制在H7级，加工时采用慢走丝一次成型，避免拼接缝隙漏磁，实际测试时额定载荷下的磁吸力冗余量能达到2.3倍，远超常规起重吊具的安全阈值。顶部的吊环座没有采用常见的焊接固定方式，而是在磁钢腔体上直接铣出嵌入式安装槽，吊环销轴的配合面做了渗碳淬火处理，硬度达到HRC58-62，频繁起吊时不会出现销轴磨损失圆的问题。侧面的切换手柄做了偏心轴结构优化，扳动手柄时的力臂比常规结构长15%，操作人员站在地面单手就能完成磁路通断切换，手柄握持段包胶的弧度完全贴合手掌发力曲线，长时间作业也不会磨手。磁路切换的定位销做了弹簧预紧结构，手柄扳到吸合或释放位置时会自动卡入定位槽，不会因为吊装过程中的震动导致手柄移位，哪怕是吊运表面有轻微锈迹的钢板，磁钢工作面的V型槽设计也能同时适配平面工件和圆钢类工件，接触面积比平面磁极大40%，不会出现局部吸力不足的问题。底部的防撞护角用高锰钢材质加工，吊装时不小心磕碰到工件也不会碰伤磁钢壳体，不会因为壳体变形导致内部磁钢移位失磁。所有外露的金属结构件都做了镀锌钝化处理，在潮湿的仓储车间或者露天货场使用也不会轻易生锈，手柄和磁钢腔体连接的转轴处预留了润滑脂注油孔，日常维护时不用拆解结构就能加注润滑脂，长期使用也不会出现转轴锈死扳不动的情况。磁钢块采用钕铁硼材质叠装结构，叠片之间用环氧树脂灌封隔离，避免涡流损耗导致磁钢退磁，哪怕长时间连续吊运高温工件（不超过80℃），磁性能衰减率也能控制在每年1%以内，远低于行业常规的3%衰减标准。
