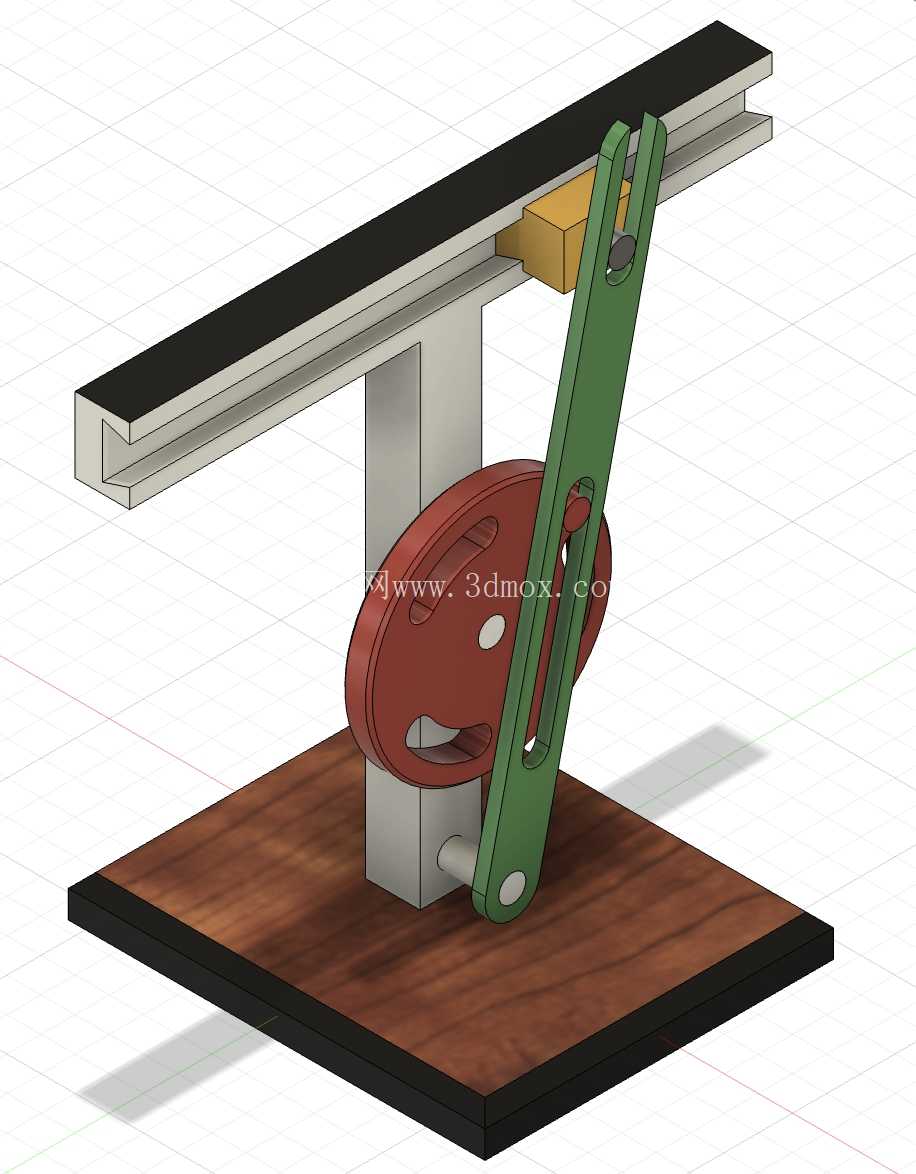

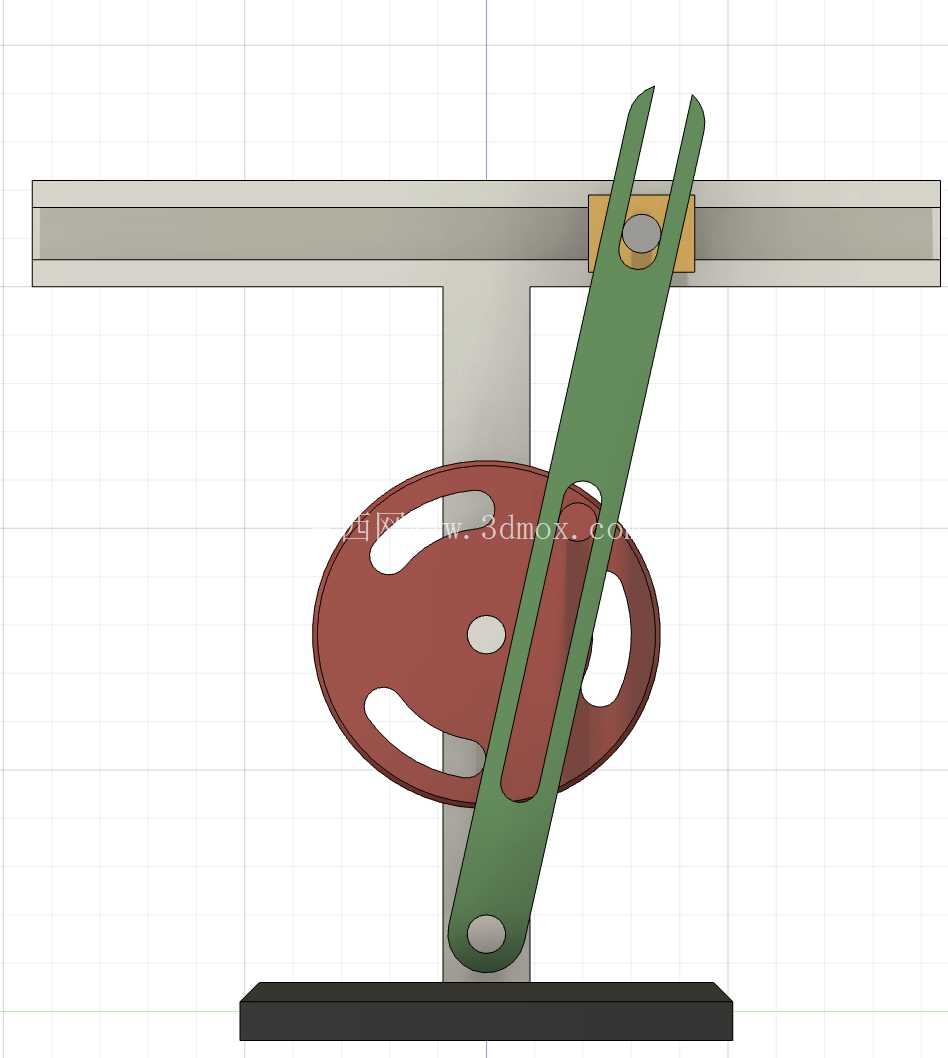

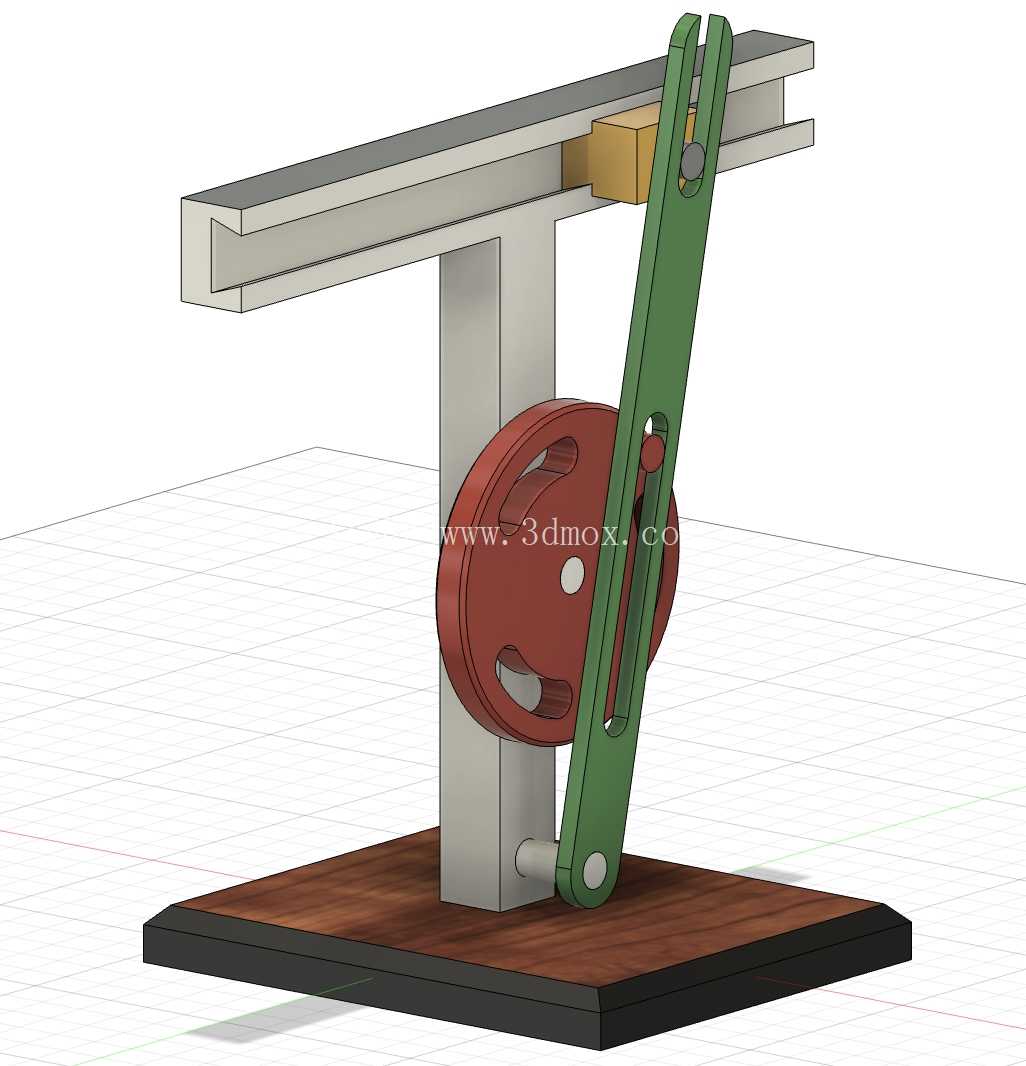

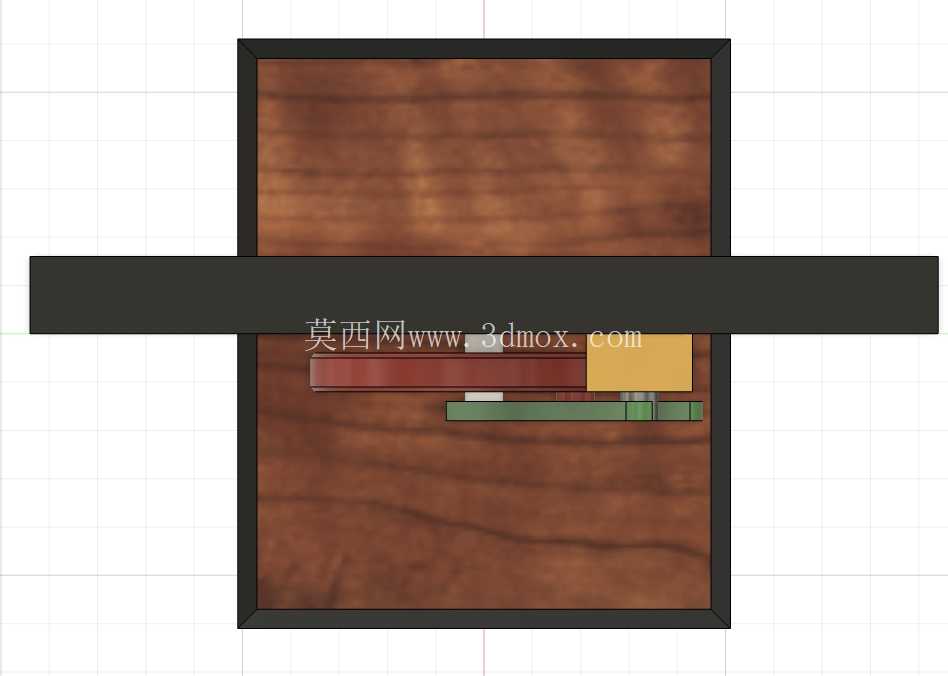

这套曲柄滑块机构的三维建模成果,核心是把旋转动力输入转化为可控的直线往复输出,这类运动转换逻辑在内燃机活塞驱动、冲压设备进给、自动化生产线直线推料工位里是最基础也最核心的传动单元。从结构组成来看,整套机构固定在带防滑垫的木质安装基座上,竖直支撑柱承担整个传动链的定位基准,带偏心销的红色转盘作为旋转输入构件,绿色长连杆通过铰接结构同时连接转盘偏心销与水平导轨上的滑动块,所有铰接位置都预留了标准销轴的安装间隙,既保证转动自由度无卡滞,也把运动副的磨损冗余量控制在合理区间。
从实际工程应用场景出发,这类机构的设计核心首先是运动轨迹的精准约束:水平导轨采用双平行梁结构,滑块与导轨的配合面预留了0.02-0.05mm的滑动间隙,既避免间隙过大导致滑块运动时出现横向窜动,也防止间隙过小造成滑动卡涩,完全匹配低速演示、小负载传动工况下的运动精度要求。设计过程中优先确定了曲柄的偏心距参数,这个数值直接决定滑块的往复行程长度,建模时通过参数化关联,调整偏心销在转盘上的径向位置就能快速修改行程,适配不同演示或实际传动的行程需求。
在安装边界层面,整套机构的基座底面为全平面结构,不需要额外定制安装接口,直接通过螺栓压合或者夹具固定就能在实验台、设备机架上完成部署,竖直支撑柱与基座的连接采用嵌入式定位加螺栓锁紧的结构,保证支撑柱的垂直度误差控制在0.1mm以内,避免因为支撑倾斜导致连杆运动时出现附加侧向力,加速铰接位置的磨损。转盘的输入轴端预留了标准联轴器接口,可以直接连接手摇柄、小型减速电机等动力源,不需要额外做轴系改装,不管是用于课堂教学的运动原理演示,还是作为小型自动化设备的直线执行单元原型,都能快速完成适配。
从功能特性来看,这套机构的所有运动副都做了可视化的结构区分,不同构件采用差异化的外观配色,能直观看到旋转输入到直线输出的整个动力传递路径:转盘转动时,偏心销带动连杆做平面复合运动,连杆另一端带动滑块沿着水平导轨做规律的往复直线运动,整个运动过程中连杆的摆角随曲柄转角连续变化,建模时已经通过运动仿真验证了不存在死点卡滞的问题,在曲柄整周转动范围内都能平稳传递动力。导轨的长度设计预留了15%的行程冗余,即使滑块运动到两个极限位置,也不会出现滑块脱出导轨的情况,同时在两个极限位置预留了缓冲件的安装空间,实际应用时可以加装聚氨酯缓冲垫,降低滑块到达行程端点时的刚性冲击。
设计思路上完全遵循经典曲柄滑块机构的运动学原理,没有做多余的结构冗余,每个构件的尺寸都经过运动学校核:连杆长度大于曲柄偏心距的三倍,保证机构的传动角始终处于合理区间,降低运动过程中的动力损耗,铰接位置的销轴直径按照传递的最大扭矩做了强度校核,即使在短时过载的情况下也不会出现销轴剪切断裂的问题。对于三维建模学习者来说,这套模型可以直观理解运动副约束、参数化设计、运动干涉检查的核心要点,每个构件的建模过程都遵循从草图到特征、从单个零件到整体装配的工程逻辑,装配过程中通过同轴、重合、距离等标准配合约束完全还原实际机构的运动自由度,没有多余的约束导致运动锁死,也没有缺失约束导致构件出现非预期的窜动。
在实际设备集成场景中,这类机构可以直接用于小行程的直线推料、工位切换、压紧动作执行,相比气缸、电动缸等直线驱动部件,纯机械结构的曲柄滑块机构不需要额外的气源或电控配套,只需要恒定的旋转动力输入就能实现稳定的往复动作,在低速、固定行程、高可靠性要求的工位上有不可替代的优势。建模时对每个构件的棱边都做了合理的工艺倒角,既符合实际机加工零件的工艺要求,也避免装配过程中尖锐棱边造成的操作损伤,所有配合面的尺寸公差都在模型里做了标注参考,实际加工生产时可以直接参照模型的尺寸标注制定加工工艺,不需要重新做公差匹配计算。
- 全部评论(0)
- 模板大小: 3.02 MB
- 售价:5金币
- 下载次数: 80
- 系统要求: STL,Fusion 360,Snagit,Rendering
- 软件分类: 通用机械零部件
