长距离平皮带物料输送设备结构设计

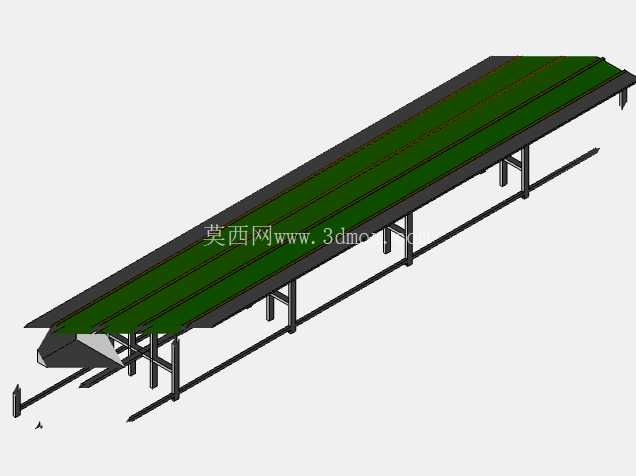

　　这款长距离平皮带输送设备的三维结构，是针对车间工序间连续物料转运需求做的落地化设计，日常在五金加工、包装分拣、橡塑制品生产、食品包装后段输送等场景里，这类设备承担着衔接不同工位、减少人工搬运转序成本的核心作用，相比滚筒输送，平皮带的接触面摩擦力更均匀，不会卡滞带底面平整的小型工件、包装箱或是袋装物料，适配的物料类型覆盖范围更广。从结构设计逻辑来看，整体采用分段式方管焊接机架做主体支撑，支腿位置预留了地脚调节螺栓的安装空间，现场安装时可以根据地面平整度调整整体水平度，避免皮带长期跑偏磨损；机架的纵向主梁采用通长方管排布，中间间隔设置横向支撑肋，保证长距离输送时机架不会出现中部下挠变形，毕竟这类长尺寸输送设备如果机架刚度不足，运行过程中皮带跳动会直接导致物料滑落，甚至出现皮带刮蹭机架侧边的异常磨损问题。

　　皮带承载面下方间隔排布了无动力托辊，托辊的安装座做了长圆孔调节设计，安装调试时可以微调托辊的倾斜角度，用来纠正皮带运行过程中的跑偏问题，相比整面钢板支撑的结构，托辊支撑的运行阻力更小，驱动电机的负载能降低三成左右，长期运行的能耗优势很明显。设备两端分别设置主动辊筒和从动张紧辊筒，主动辊筒端连接驱动减速电机的安装位，辊筒表面做了滚花处理来增大和皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的问题；从动端的张紧结构采用两侧螺杆调节方式，张紧行程预留了足够的皮带拉伸余量，日常维护更换皮带时不需要拆解整体机架，只需要松开张紧螺杆就能套入新皮带，再逐步张紧调整到合适张力即可，维护操作的便利性做了充分考量。

　　侧边的皮带挡边采用折弯钣金件制作，高度刚好高出皮带承载面50mm，能避免输送过程中物料从皮带侧边滑落，挡边和皮带之间预留了3mm的安全间隙，不会因为长期运行摩擦刮伤皮带侧边。从安装边界尺寸来看，这款输送设备的整体宽度控制在1.2米以内，有效输送宽度达到1米，长度方向可以根据车间实际布局需求做分段拼接，单段标准长度为6米，支腿的高度默认设置为750mm，刚好匹配常规车间作业台的出料高度，如果有特殊高度需求也可以调整支腿的方管长度来适配，设备进料端和出料端都预留了和其他生产设备对接的安装法兰孔位，可以直接和注塑机出料口、包装机进料端、分拣工作台等设备衔接，不需要额外做过渡转接结构。

　　设计过程中特意做了重心校核，所有驱动部件都布置在机架两端的位置，避免中部重量集中导致机架变形，支腿的底部支撑脚采用加大尺寸的橡胶减震垫，运行过程中能抵消辊筒转动带来的小幅震动，不会因为震动导致固定螺栓松动。另外在皮带下方还预留了清扫器的安装位，日常输送带粉尘或者碎屑的物料时，可以加装刮板清扫器，及时刮除皮带表面粘附的碎屑，避免碎屑卷入辊筒和皮带之间导致皮带鼓包、磨损，延长皮带的整体使用寿命。这类输送设备的运行速度可以根据实际生产节拍调整，常规工况下运行速度设置在0.2m/s到0.8m/s区间，既可以满足快速转运的需求，也能适配需要在输送过程中完成人工检测、贴标等工序的慢速运行场景，整体结构没有复杂的定制化零件，所有型材、辊筒、紧固件都采用工业标准件，后期备件采购替换的成本很低，适合中小批量生产的车间做产线布局使用。
