机床夹具用定位压紧块结构设计

做机加工工装设计快十二年，经手的夹具定位压紧件没有一千也有八百，这次做的这款夹具体压紧定位块，是给立式加工中心上轴类零件铣削工序配套的核心定位压紧元件，之前车间里老款的同类型压紧块用了快五年，问题一直不少：要么是压紧面贴合度不够，铣削时工件颤刀导致键槽对称度超差，要么是安装孔位磨损快，换产调整时要反复打表找正，耽误生产节拍，这次重新做结构的时候，先把现场实测的工况参数捋了一遍：对应加工的是直径40-60mm的调质45钢轴类工件，铣削时径向切削力最大能到1200N，轴向走刀力约400N，夹具整体安装在机床T型槽工作台上，安装边界不能超过工作台相邻T型槽120mm的中心距，不然会和旁边的定位顶尖座产生干涉。

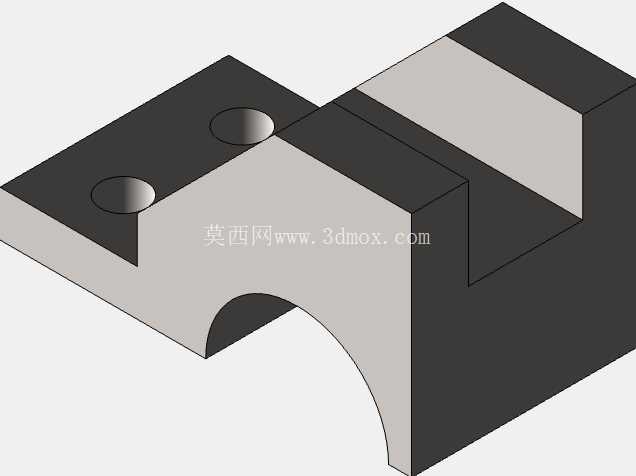

结构上先确定主体采用分体式承压设计，下半部分的弧形定位面直接和工件外圆贴合，圆弧面做了R30的标准半径，表面粗糙度要求Ra1.6，保证和工件接触面积不低于85%，避免点接触导致的工件压痕或者定位偏移；上半部分的两个安装凸台做了等高处理，凸台上的沉头安装孔采用Φ11H7的公差，配合M10的内六角螺栓固定在夹具体底座上，沉孔深度控制在8mm，保证螺栓拧紧后头部完全埋入凸台平面，不会突出干涉工件吊装。两个凸台之间做了15mm的退刀槽，一方面是加工时方便铣刀走刀清根，另一方面也能减少压紧块和夹具体底座的接触面积，降低平面度误差带来的安装倾斜问题。

材料选的是40Cr调质处理，硬度控制在HRC28-32，既保证足够的刚性承受铣削冲击力，又不会因为硬度过高碰伤工件表面，弧形定位面没有做淬火处理，是考虑到长期使用磨损后可以方便修磨，不用整体更换配件，降低工装维护成本。整体外形尺寸控制在长110mm、宽60mm、高45mm，完全落在之前划定的安装边界内，压紧块的后侧做了5mm的定位止口，和夹具体底座上的卡槽配合，安装时不用反复打表找正，只要把止口卡进卡槽拧上螺栓就能保证定位精度，换产调整时间能缩短三分之二。

实际试生产的时候，特意测了压紧后的工件变形量，在满进给铣削键槽的工况下，工件径向跳动量控制在0.015mm以内，完全满足工序的形位公差要求，之前老结构经常出现的压紧螺栓松动问题，这次因为两个安装孔的中心距做了±0.02mm的公差控制，螺栓拧紧后受力均匀，连续加工80件都没有出现松动移位的情况。另外考虑到车间里不同批次工件的外圆尺寸有±0.2mm的公差，弧形定位面的两端做了0.5mm的倒角，即使工件尺寸偏上限，也不会出现定位面卡滞的情况，吊装工件时能顺利落位，不用人工反复调整位置。

做这类工装零件的时候，很多新手容易只盯着强度算，忽略现场安装和维护的便利性，比如之前见过有人把安装孔做成通孔没有沉台，螺栓头突出后工件吊装时经常刮碰，要么就是把整体尺寸做的过大，和周边的工装部件干涉，最后只能返工切边，反而影响零件强度。这次设计的时候特意把安装孔的位置往内侧偏移了5mm，留出足够的扳手空间，拧紧螺栓时不用加长套筒就能操作，一线操作工人反馈换活的时候比之前顺手很多。另外压紧块的非接触面都做了发黑处理，既能防锈又不会因为反光影响操作工人对刀时的视线，这些细节都是在车间里泡久了才会注意到的，不是光靠三维软件拉个方块画个圆弧就能解决的问题。
