集成储能模块的20英尺集装箱太阳能供电装置

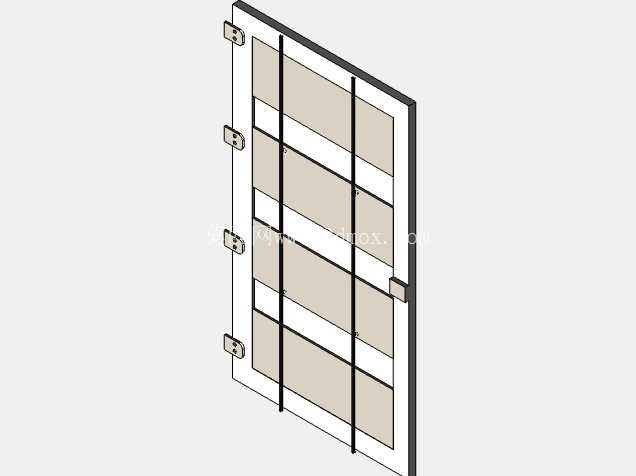

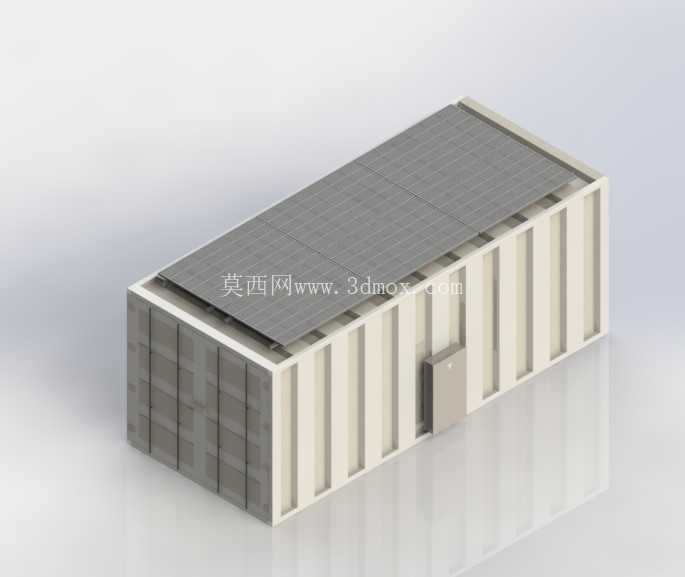

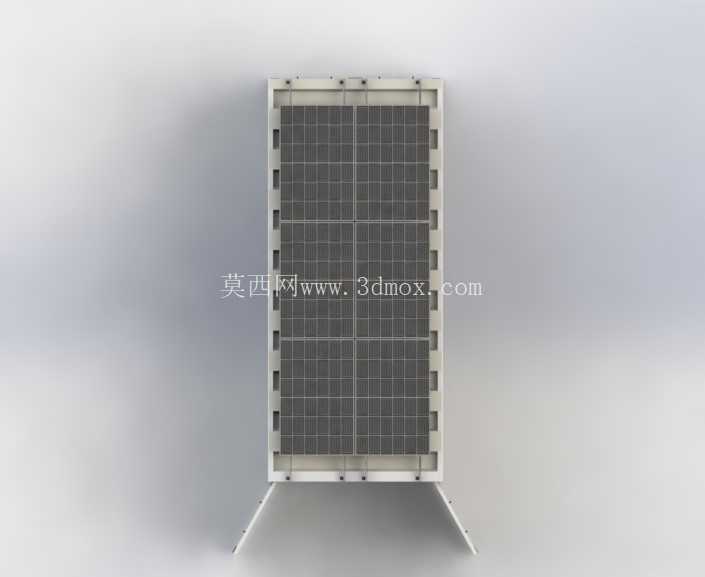

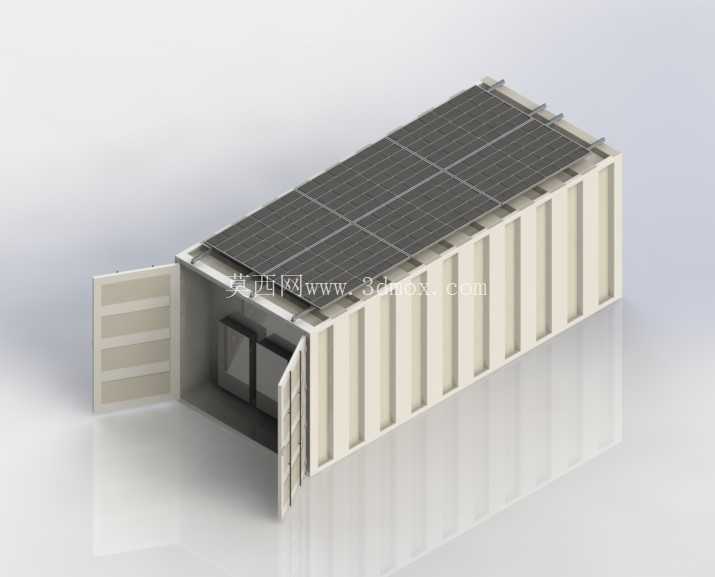

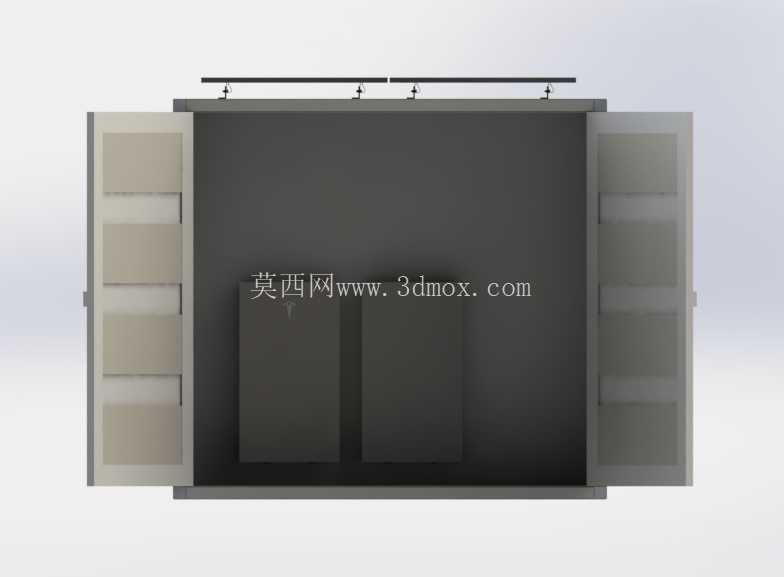

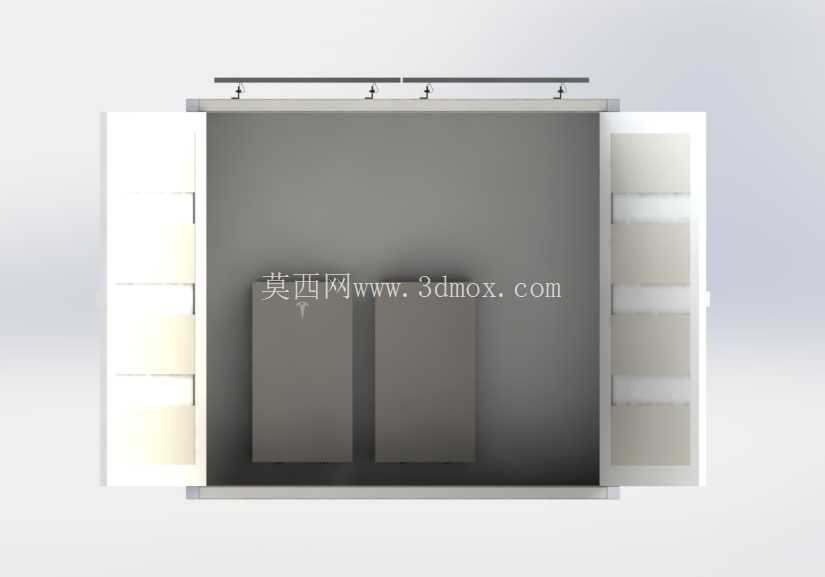

这套集成化太阳能供电装置以标准20英尺海运集装箱为承载基体，在设计之初就充分考虑了户外离网场景的快速部署需求，无需额外搭建固定机房，依托标准集装箱的通用吊装、运输接口，可通过平板拖车、货运船舶快速转运至荒漠矿区、野外作业营地、应急救灾点位、偏远无电网村落等场景，落地后仅需完成箱体调平、光伏板接线、储能模块调试即可投入使用，大幅压缩现场施工周期。箱体顶部采用倾斜式支架排布光伏组件，支架角度结合部署区域纬度做了通用化适配，兼顾大部分中纬度地区的太阳高度角接收效率，光伏板之间预留了检修通道与排水间隙，避免雨季积水浸泡组件边框，同时预留的间隙可降低强风环境下的整体风阻，减少箱体锚固载荷。箱体侧部开设对开式检修门，门体采用与集装箱本体一致的波纹钢板材质，配备集装箱标准锁杆与密封胶条，关闭后可达到IP54以上防护等级，能够阻挡户外沙尘、暴雨侵入内部舱室，门体开合角度可达180度，完全开启后不会遮挡内部设备的进出通道，方便后期储能模块、逆变设备的更换维护。内部舱室做了功能分区，靠近箱门的区域预留为设备运维操作空间，可容纳1-2名运维人员完成日常巡检、线路排查作业，舱室内部集成了光伏汇流单元、储能电池簇、逆变并网模块、智能网关与配电保护组件，其中储能单元采用模块化堆叠设计，单组电池模块可独立拆卸更换，无需整体断电即可完成故障模块替换，网关单元可实时采集光伏发电功率、电池剩余电量、负载用电数据，支持远程数据传输，方便运维平台统一监控多站点运行状态。箱体底部保留了标准集装箱的角件结构，可与通用集装箱运输车辆、吊装设备、固定基础直接适配，无需定制专属转接工装，底部框架做了加强处理，可承受内部储能设备的总重量，同时在框架内侧预留了电缆穿线孔位，现场布线时可直接从底部引入负载线缆，避免在箱体侧壁额外开孔破坏防护结构。光伏板支架与集装箱顶部的连接采用螺栓固定而非焊接，方便后期根据实际部署区域的纬度调整支架倾角，也可在需要转运时快速拆卸光伏组件，降低运输过程中的整体高度，满足道路运输限高要求。箱体侧壁预留了通风散热百叶窗，内部配套温控散热系统，当舱内温度超过设备运行阈值时自动启动排风，避免高温环境下储能模块、逆变设备降效运行，同时进风口配备防尘滤网，可过滤户外沙尘，减少内部设备积灰。整套装置的设计思路是将分散的光伏供电、储能、配电组件全部集成在标准集装箱壳体内，实现供电系统的模块化、预制化，摆脱传统光伏电站需要现场浇筑基础、搭建支架、布设线缆的长周期施工模式，尤其适合临时用电场景的快速部署需求，比如野外地质勘探作业营地，可在设备进场当天就完成供电系统搭建，为营地照明、勘探设备、生活设施提供稳定电力；在应急救灾场景中，可第一时间运抵受灾区域，为临时安置点、医疗急救设备提供电力支撑；在偏远无电网区域，可作为独立微电网核心单元，为村落、小型作业站点提供长期稳定供电。在结构设计过程中，充分考虑了户外长期使用的耐候性，箱体外部涂装采用耐紫外线、耐盐雾的防腐涂层，可适应沿海高盐雾、西北强紫外线、南方高湿度等不同气候环境，光伏组件边框采用阳极氧化铝型材，连接螺栓全部采用不锈钢材质，避免长期户外使用出现锈蚀问题。内部电气线路全部采用阻燃线缆，布设在线缆槽内，与舱室结构件做绝缘隔离，配电回路配备过流、过压、漏电保护装置，避免电气故障引发安全问题。箱体顶部的光伏板排布做了阴影规避设计，相邻组件之间的间距经过计算，避免在冬季太阳高度角较低时出现组件互相遮挡的情况，保证整体发电效率。
