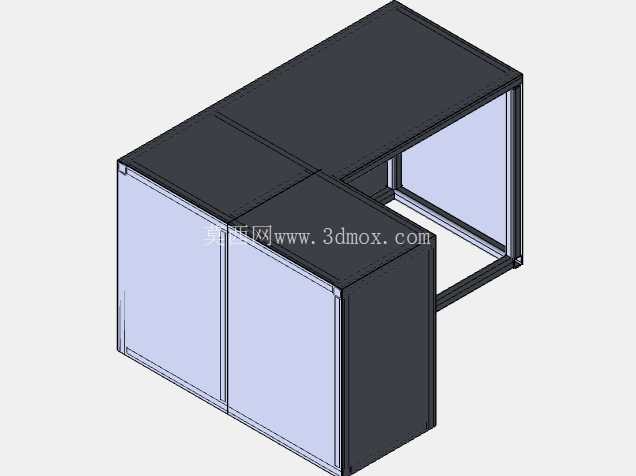

L型焊接拼接式柜体操作台结构设计

　　这款L型焊接结构柜体，主要面向车间现场操作工位、实验室检测工位、小型设备集成承载场景设计，区别于常规一字型操作台，L型的转角布局可以充分利用室内转角空间，在有限的占地面积下拓展出更长的操作台面与柜体储物空间，适合需要同时摆放多台检测仪器、操作工具、物料盒的工位使用，操作人员无需长距离移动，在转角范围内即可完成不同工序的操作取放，大幅缩减工位内的无效移动距离。从结构设计逻辑来看，整体采用方管焊接搭建内部承载框架，框架作为核心受力结构，所有外部蒙皮、门板、台面均依附框架安装，这种设计可以保证柜体整体的结构刚性，即使台面放置较重的检测设备、工装夹具，也不会出现框架变形、台面下沉的问题。

　　焊接框架在设计时提前预留了门板安装铰链的固定孔位、蒙皮连接的焊接点位，所有拼接位置均采用满焊处理后打磨平整，避免焊接应力集中导致的框架变形，后续表面处理时可以保证外表面平整无凸起。柜体的外部围护采用薄钢板折弯成型，门板部分做了双层折弯加强，避免薄钢板开合时出现共振异响，门板与框架之间预留了均匀的安装间隙，保证开合顺畅无卡滞，同时可以根据使用需求在门板内侧加装密封胶条，满足部分有防尘需求的工位使用。台面部分采用整块钢板铺设在框架上方，与框架焊接为整体，台面边缘做了折弯收边处理，避免锋利边缘划伤操作人员，同时台面下方的框架横梁做了加密布置，每隔300mm设置一根横向支撑梁，保证台面任意位置的承重能力都能满足工位放置设备的需求。

　　从安装边界来看，这款L型柜体的两个直边段可以根据现场空间尺寸调整长度，转角位置做了45度拼接对齐，保证两个方向的柜体台面处于同一水平面上，安装时不需要额外做现场焊接调整，整体落地后通过底部的可调脚杯调整水平，即可适应不平整的车间地面，避免柜体放置不稳出现晃动。柜体的内部空间可以根据使用需求做分层处理，预留的框架安装孔位可以灵活调整层板高度，用来存放工具、物料、检测样品等物品，也可以在内部预留电气元件安装位，集成设备的控制电路、气路管线，让整个工位的管线全部隐藏在柜体内部，保持工位台面整洁，避免管线外露带来的安全隐患。

　　在实际使用场景中，这类焊接柜体常作为车间质检工位的检测台、设备调试工位的操作架、小型生产线的边柜使用，相比螺栓拼接的组合式柜体，整体焊接结构的抗晃动能力更强，在频繁操作、放置较重设备的场景下长期使用也不会出现连接螺栓松动、结构错位的问题。设计时充分考虑了加工工艺性，所有框架管材均采用常规规格的方管，不需要开特殊定制模具，外部钣金件的折弯角度均为常规90度，普通钣金加工厂即可完成加工，焊接完成后整体做喷塑处理，表面耐油污、耐刮擦，适合车间复杂的使用环境。柜体的转角位置做了圆弧过渡处理，避免操作人员转身时磕碰尖角，所有外露的边缘均做了钝边打磨，消除加工毛刺带来的安全隐患。从尺寸适配性来看，柜体的高度按照常规站立操作的人体工学尺寸设计，操作人员站立操作时手臂自然下垂即可接触到台面上的物品，不需要过度弯腰或者抬臂，长时间操作也不容易产生疲劳，L型的布局可以让两名操作人员分别在两个直边段同时操作，互不干扰，适合双人配合的检测、装配工序使用。
