集成光伏储能的40英尺集装箱能源站

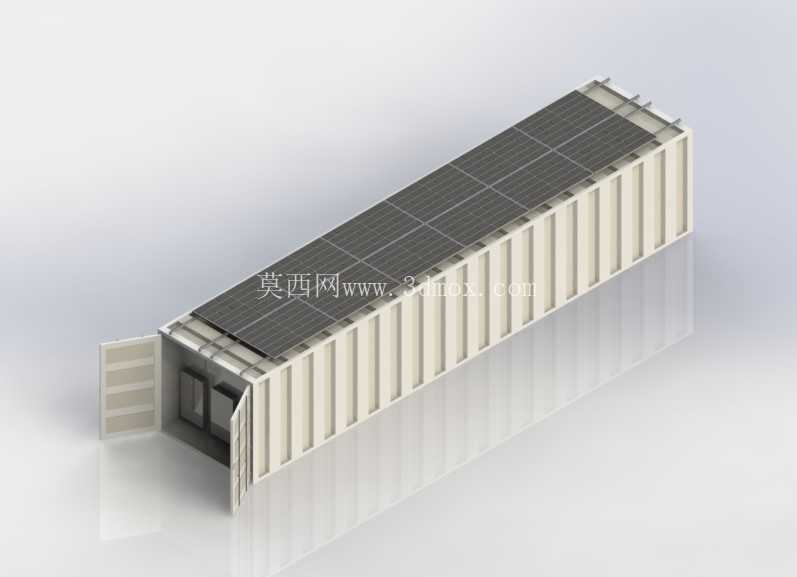

这款集成式能源载体采用标准40英尺海运集装箱作为主体承载结构，核心是将光伏发电、储能变流、并网控制等功能模块全部整合在标准集装箱壳体内，无需额外搭建厂房或户外机柜，可直接通过平板车、集装箱船完成跨区域转运，落地后仅需完成外部线缆接驳即可投入使用，适配无电网覆盖的偏远矿区、野外作业营地、临时救灾安置点、大型户外活动现场等多种离网供电场景，也可作为工业园区、商业综合体的备用调峰储能单元，在电网负荷高峰时段释放存储的电能降低用电成本，电网故障时可快速切换离网模式保障关键负载持续供电。

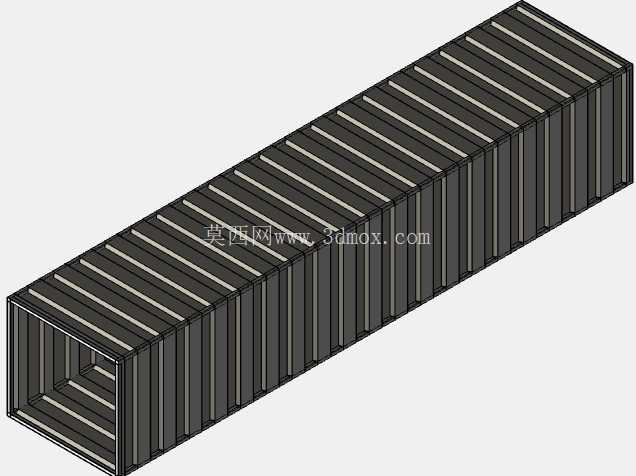

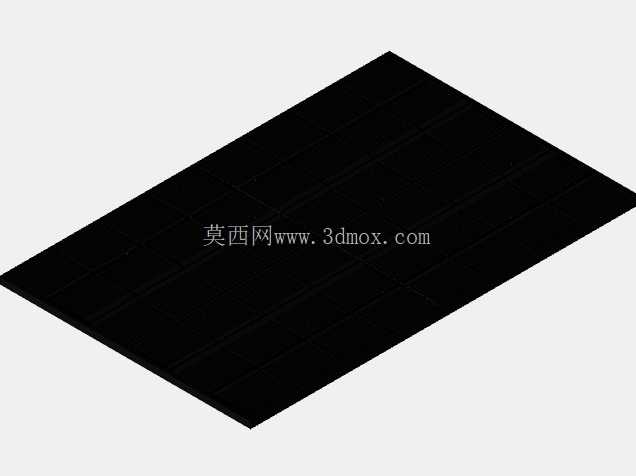

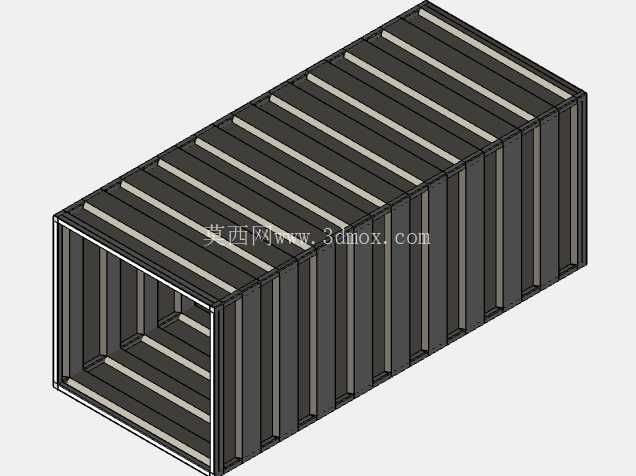

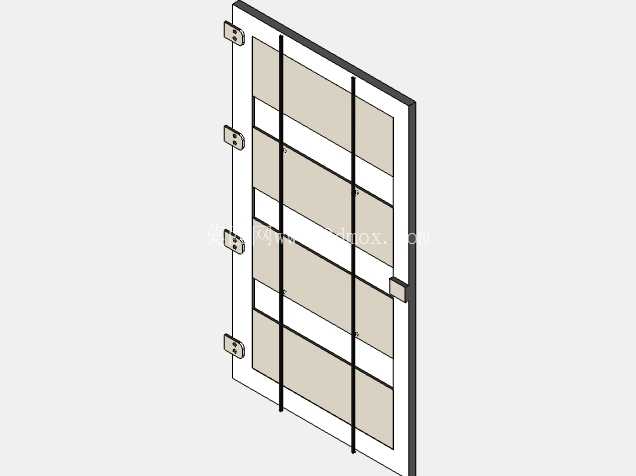

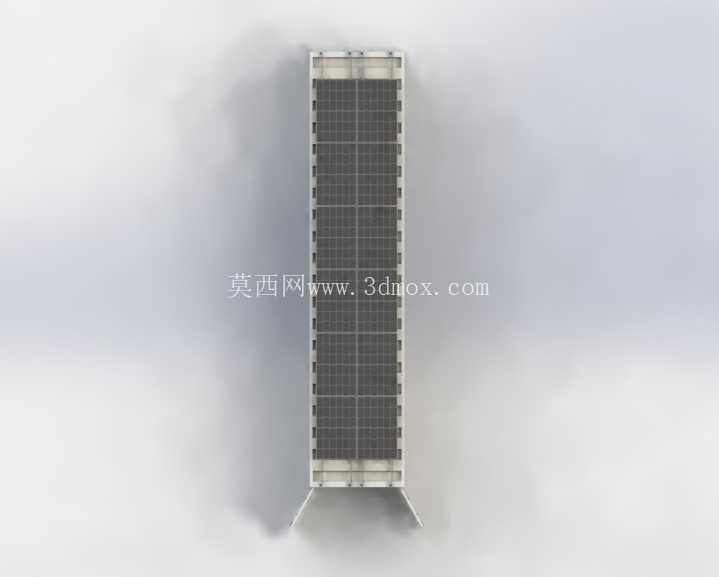

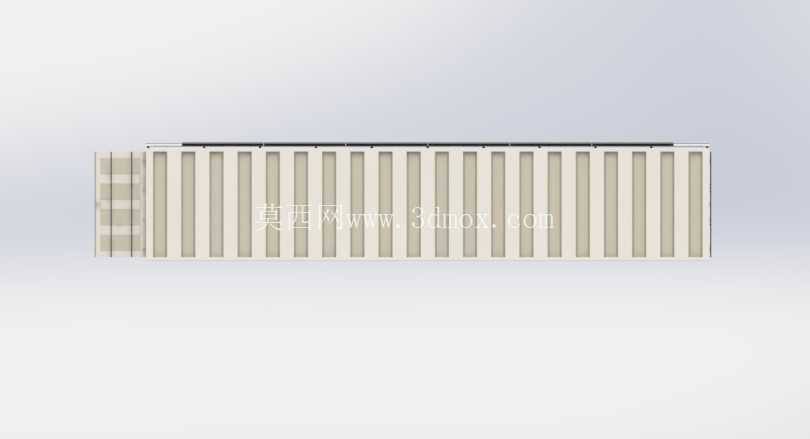

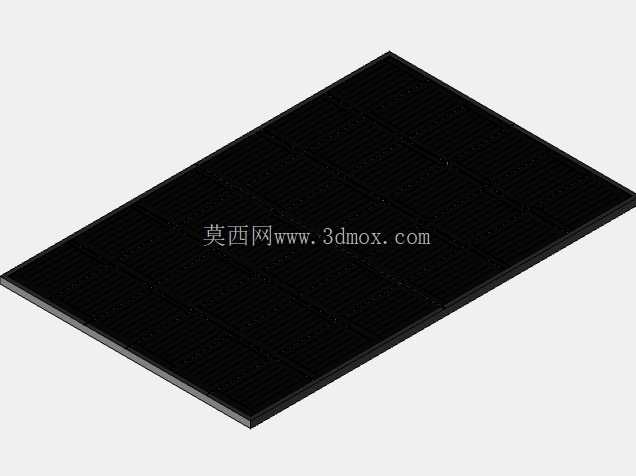

从结构设计逻辑来看，整个方案完全沿用标准集装箱的外部尺寸边界，外部长宽高严格匹配40英尺干货集装箱的通用规格，角件位置、吊装孔位、侧门开合轨迹完全符合ISO集装箱标准，可直接适配现有集装箱吊装设备、运输车辆、堆垛工装，无需定制专属转运载具。箱体顶部采用嵌入式铺装方案布置光伏电池板，电池板上表面与集装箱顶梁顶面齐平，未额外增加整体外廓高度，避免运输过程中出现超高超限问题，同时电池板边框与顶部结构之间做了满焊密封处理，搭配隐藏式排水槽将顶部雨水导向箱体四角的排水孔，防止雨水渗入箱体内部。箱体侧部保留原集装箱的对开式检修门，门体密封胶条采用耐候三元乙丙材质，可在-40℃到60℃的环境温度下保持密封性能，防止沙尘、雨水进入设备舱。

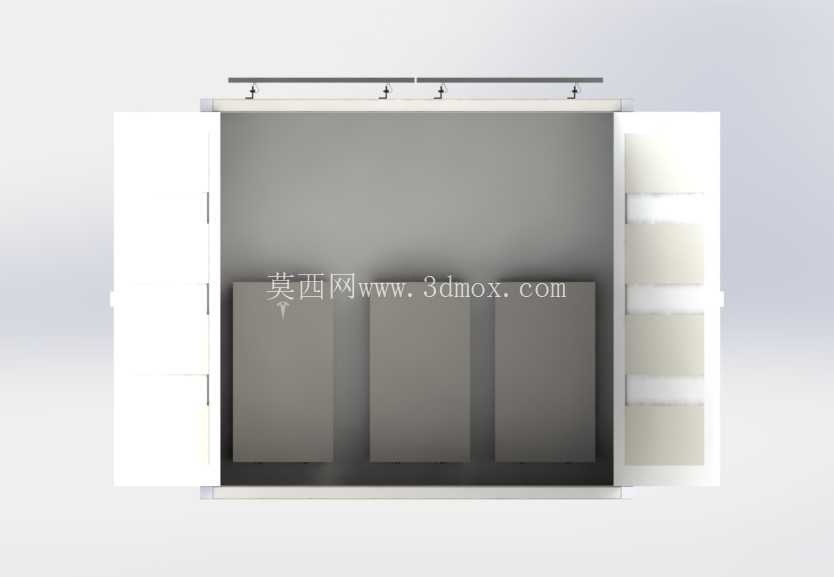

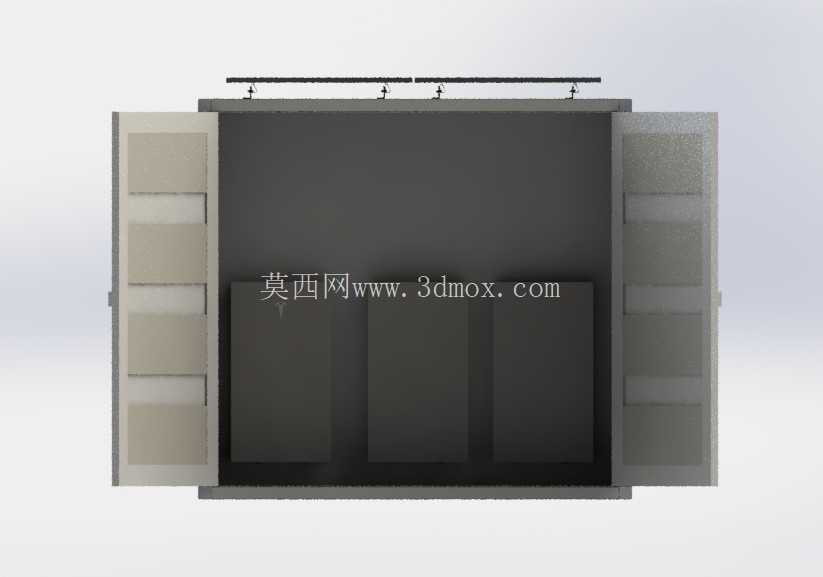

内部功能分区采用模块化布局，靠近侧门的区域为运维通道，宽度满足单人携带工具通行及常规设备检修操作需求，通道两侧分别布置储能电池簇、变流控制柜、网关通讯模块、交直流配电单元，所有设备均通过L型安装脚与集装箱底部的预置C型钢导轨固定，可根据实际项目需求灵活调整设备安装位置，无需在箱体底板上额外钻孔破坏原有防腐层。电池簇与箱体侧壁之间预留了通风散热间隙，箱体侧壁对应设备发热区域开设了带防尘滤网的通风口，搭配顶部的强制排风风机形成贯通式散热风道，可在户外高温环境下将舱内温度控制在设备允许的工作范围内，避免电池、功率器件因过热出现性能衰减或故障。

光伏侧的布线全部采用顶部隐藏式走线槽，线缆从电池板接线端引出后直接进入顶部夹层的走线通道，沿箱体立柱内部的预置穿线孔连接到内部的汇流箱，全程无外露线缆，避免户外长期日晒雨淋导致线缆绝缘层老化破损。储能单元选用适配户用及小型工商业场景的储能模块，可根据实际负载功率需求配置不同容量的电池簇，单箱最大储能容量可满足普通野外作业营地3到5天的日常用电需求，搭配顶部光伏板的日间发电补能，可实现离网状态下的长期持续供电。通讯网关模块支持远程数据传输，可实时上传光伏发电功率、电池剩余电量、负载功率、舱内温度等运行参数，运维人员无需到现场即可掌握设备运行状态，出现异常参数时可远程触发告警，降低现场运维频次。

在安装边界设计上，整个箱体底部的承重分布完全匹配标准集装箱的角件承重要求，放置时仅需对四个角件位置做硬化找平处理即可，无需做整体混凝土地基，大幅缩短现场部署周期，常规情况下从设备运抵现场到完成调试供电仅需数小时。箱体外部所有金属结构均沿用集装箱原有防腐涂装工艺，表面做多层防锈处理，可适应沿海高盐雾、西北高沙尘、东北低温等多种恶劣户外环境，整体设计寿命不低于普通海运集装箱的使用年限，后期若需扩容，可直接将多个同规格集装箱能源站并联组网，无需对原有设备做大规模改造，可灵活适配不同规模的用电需求。
