NITCHI Heiginac500KG环链电动提升机结构设计

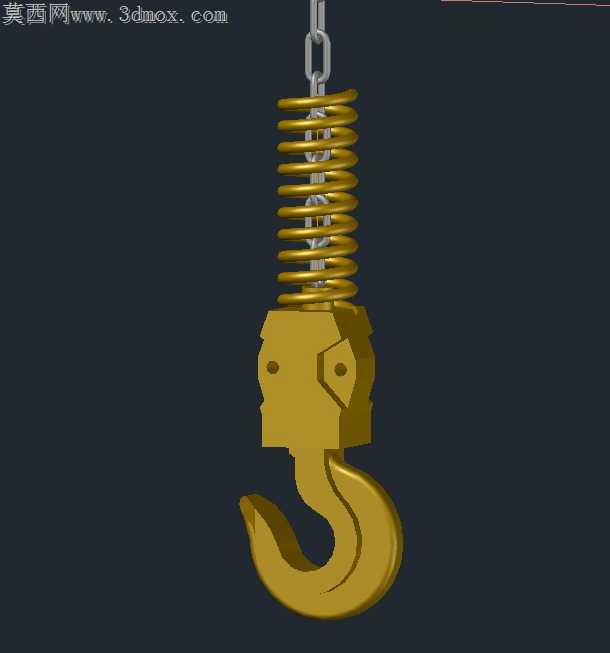

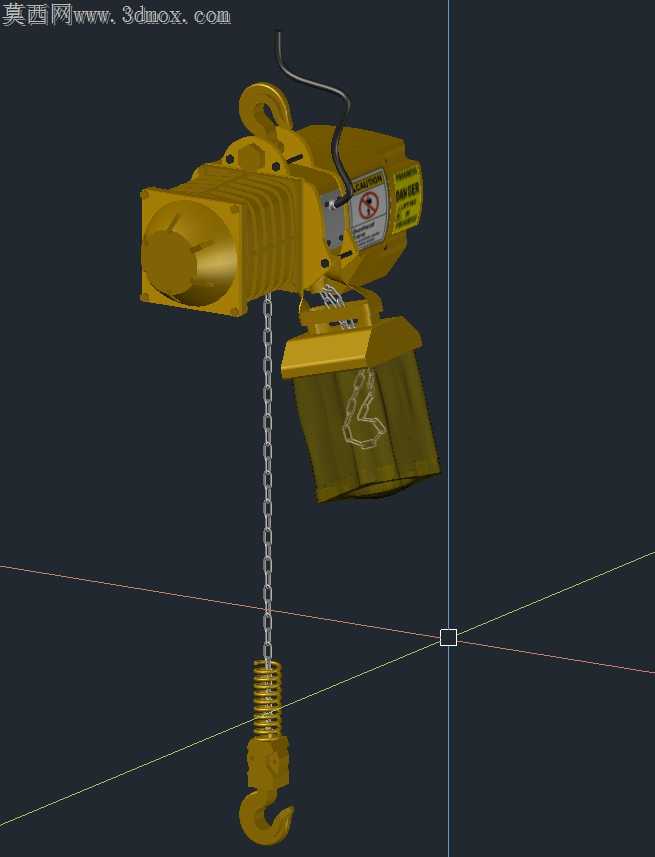

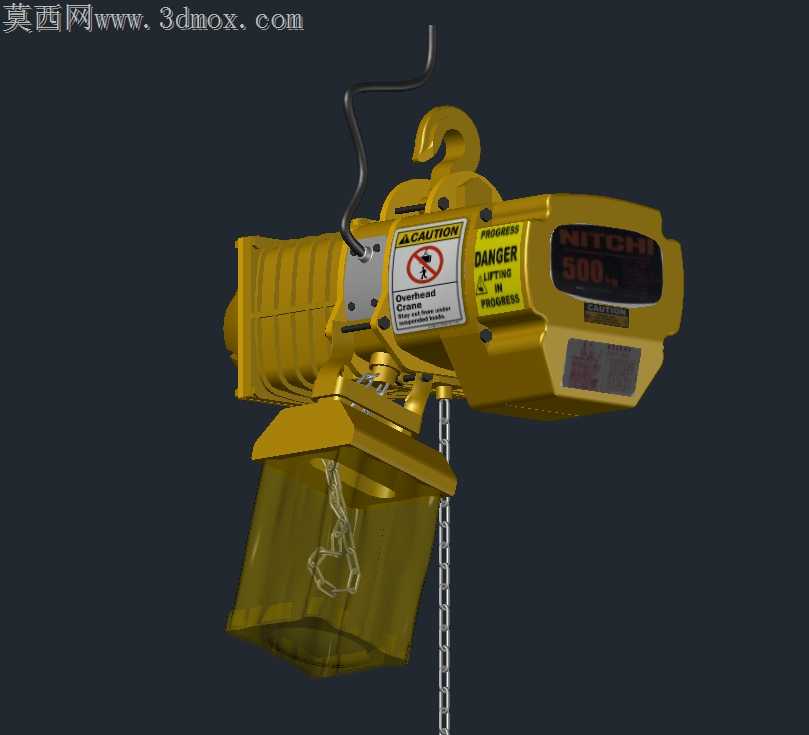

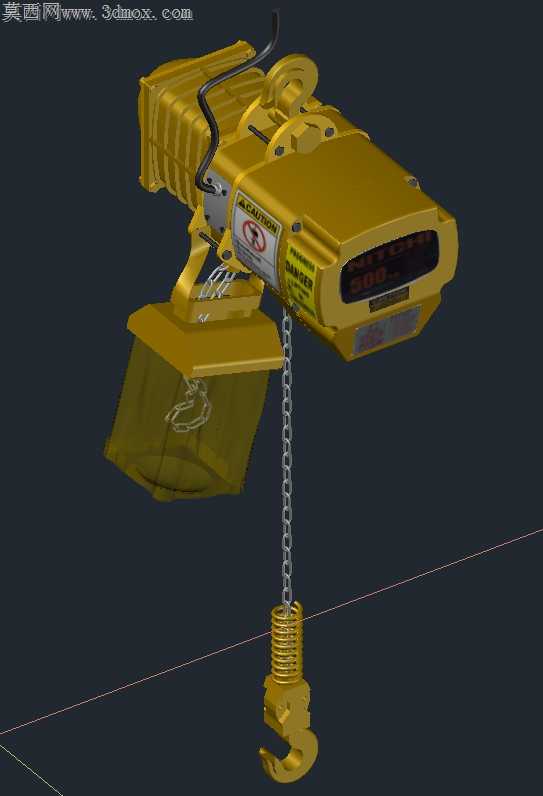

车间现场500KG级工位吊装最常遇到的痛点，是传统环链葫芦在频繁点动启停时，吊钩组容易出现链条扭结、壳体接缝渗油、限位触发滞后的问题，这套提升机的结构设计刚好针对这些现场反馈的隐患做了针对性的结构适配。链条导链座的圆弧过渡面没有做常规的直角铣削处理，而是顺着链环的咬合轨迹做了1.2mm的退让圆角，避免链环在快速收放时卡滞在导链口边缘，哪怕是斜拉30度以内的工况，链环也能顺着导槽顺滑滑入链轮啮合位，不会出现别链跳齿的情况。上挂架的吊耳孔做了同轴度0.05mm的公差约束，和主机壳体的连接面加了一圈嵌入式的定位止口，不是靠螺栓硬拉对齐，装配时吊耳卡入止口后再锁螺栓，哪怕长期承受偏载冲击，挂架也不会出现偏移松旷，避免了传统葫芦挂架螺栓受剪断裂的风险。主机壳体的散热筋没有做等厚的规整排布，靠近电机绕组的位置筋条高度增加2mm，靠近控制盒的位置筋条做了切边避让，既保证了连续作业时的散热效率，又不会干涉控制线缆的走线，线缆出口处的橡胶护套做了环形卡槽设计，装配时护套卡入壳体的卡槽后再压上线缆压片，哪怕拖拽线缆也不会把护套扯脱，杜绝车间油污顺着线缆缝隙渗入控制腔的问题。吊钩组的防脱卡板转轴做了隐藏式设计，没有外露的轴端卡簧，避免长期吊装时卡簧被货物剐蹭脱落，吊钩横梁和滑轮组的配合间隙留了0.3mm的窜动量，不会因为加工误差导致吊钩转动卡滞，空钩下降时吊钩能靠自重顺畅垂落，不会出现转不动扭链的情况。控制手柄的连接线缆做了螺旋弹簧段的应力释放结构，在主机出线位置留了150mm的自然弯曲余量，频繁拉扯手柄时应力不会集中在出线口的焊盘位置，避免线缆内部断线的故障。整机的装配逻辑完全顺着现场维护的需求设计，拆下端盖就能直接更换摩擦片，不需要把整个主机从工字钢上拆下来，链轮磨损后只需要拆导链座就能抽出链轮更换，不用拆解整个减速箱，哪怕是车间里的维护人员没有专用工装，也能在半小时内完成易损件更换。壳体表面的警示标识位置做了内凹的沉台，标识贴嵌入沉台后不会被吊装的货物剐蹭掉，长期使用也能清晰看到载荷警示信息，避免超载作业的风险。
