内置冷却风道的传感式无刷电机结构设计

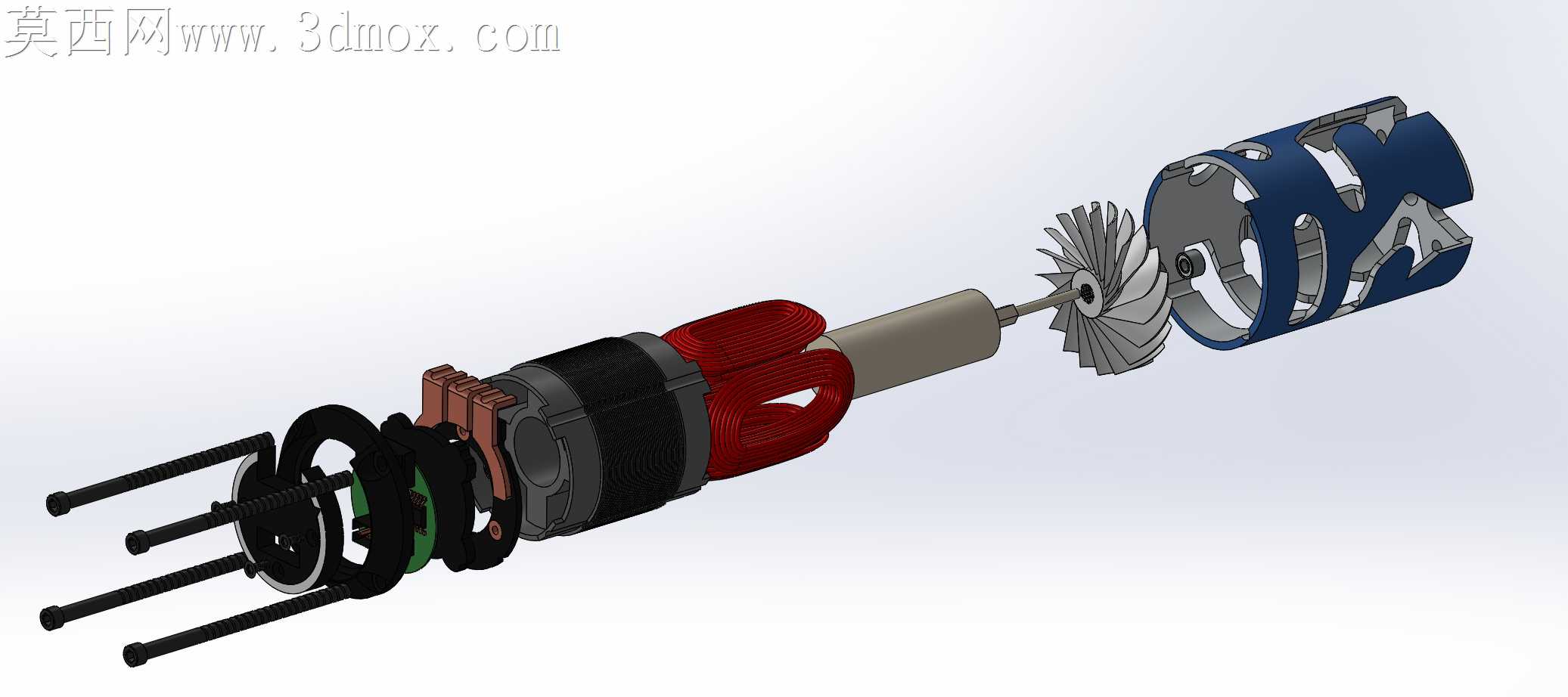

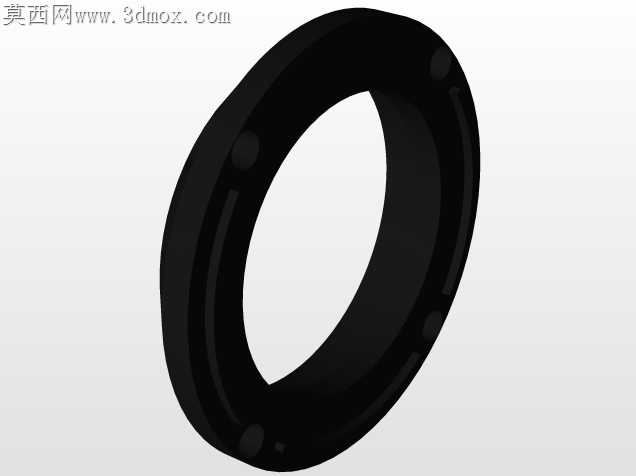

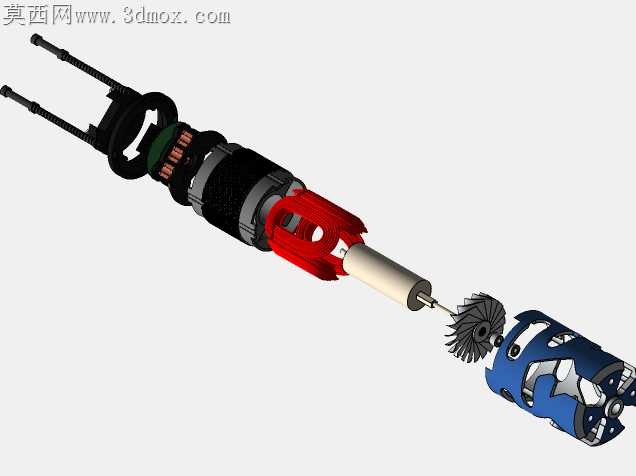

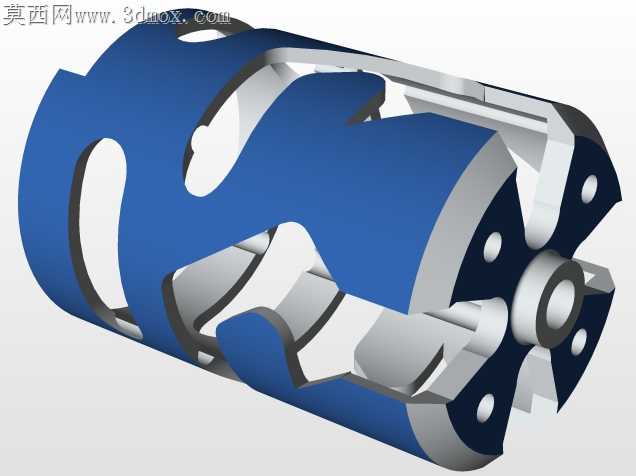

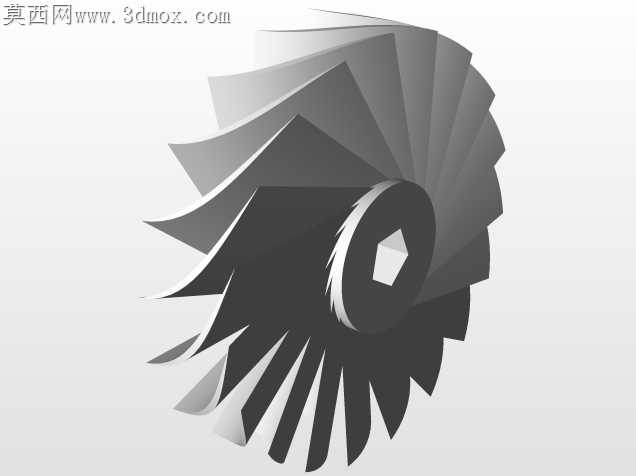

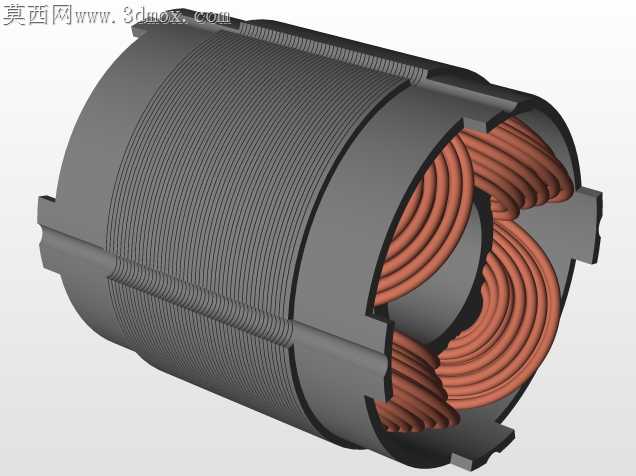

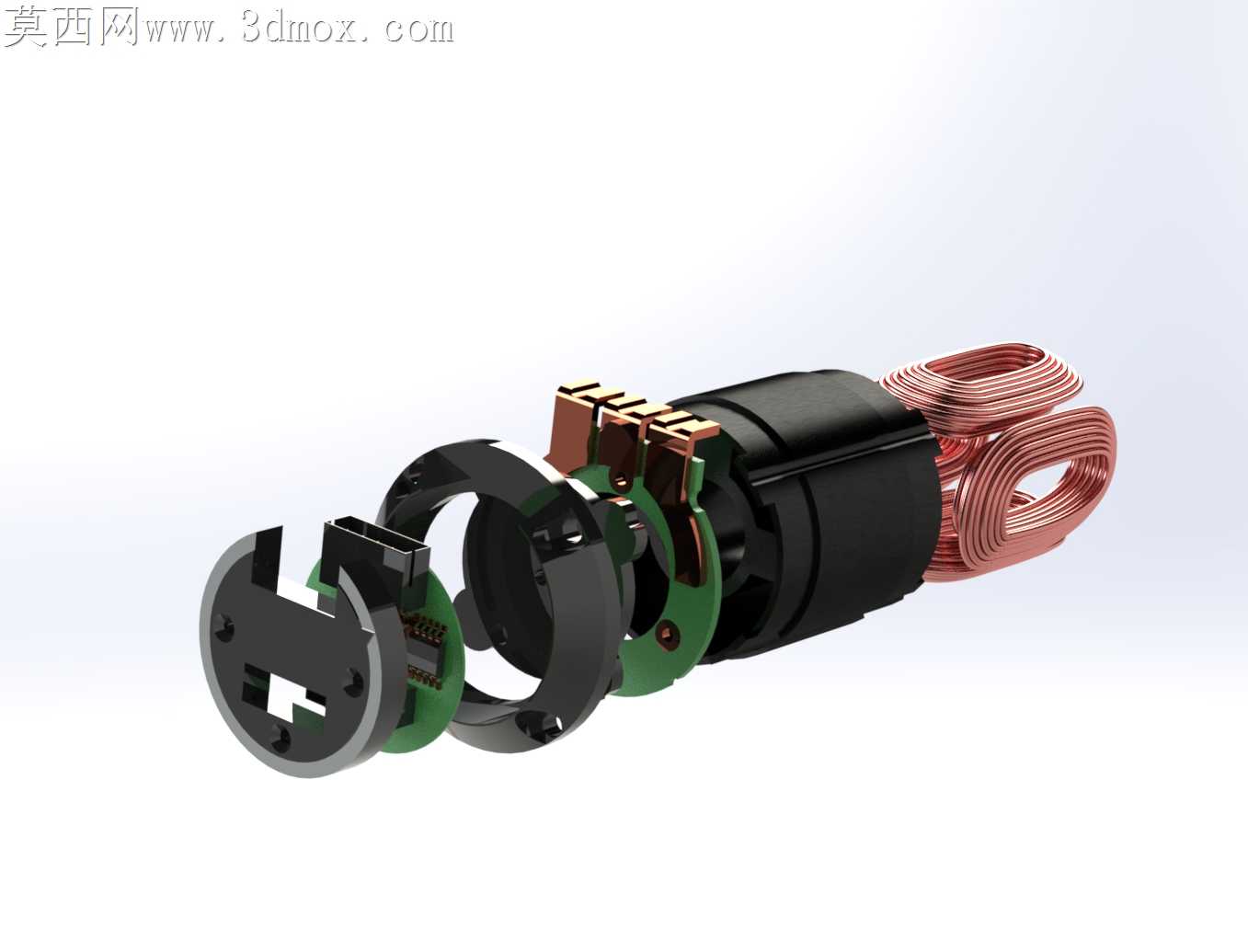

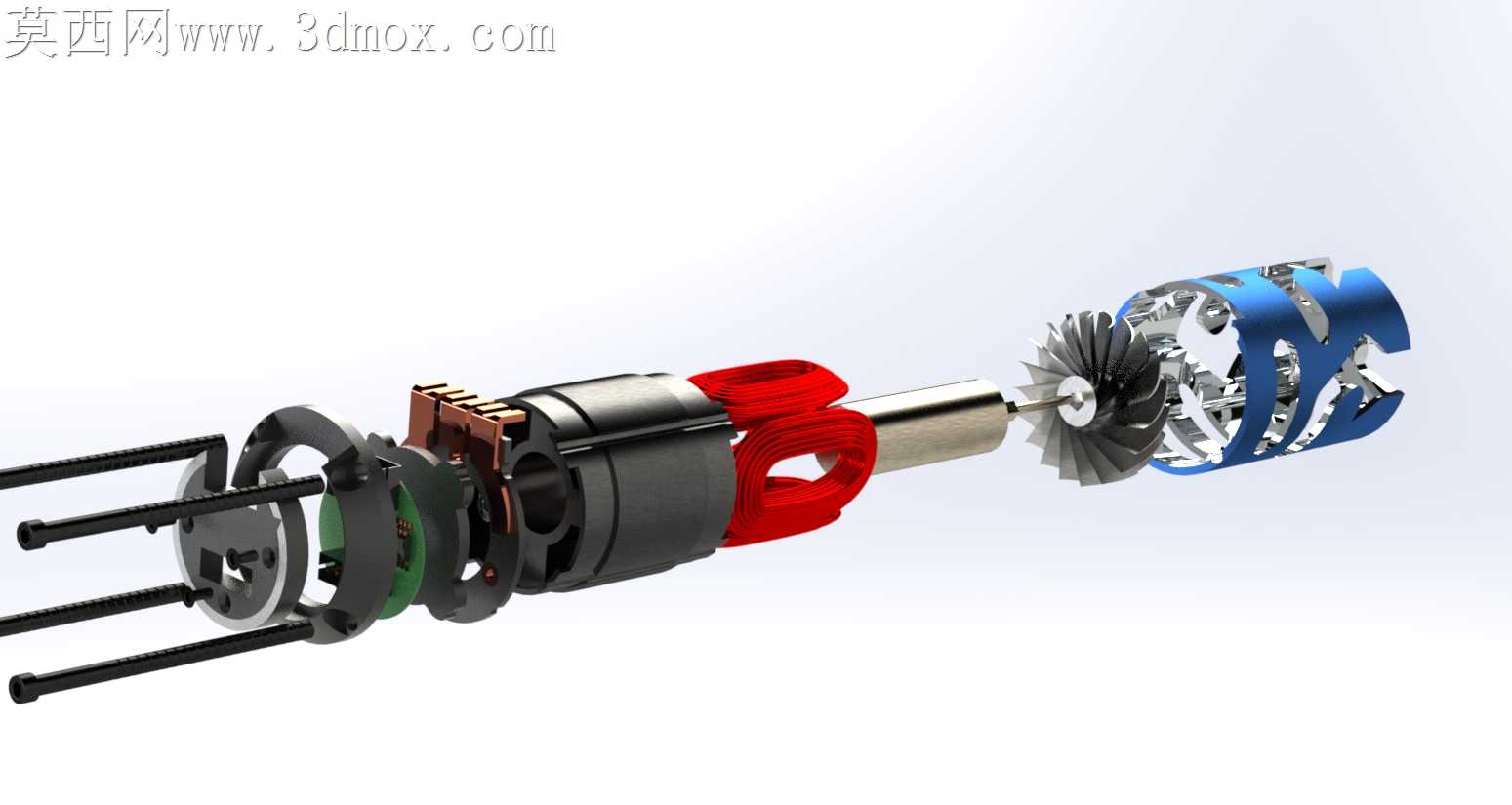

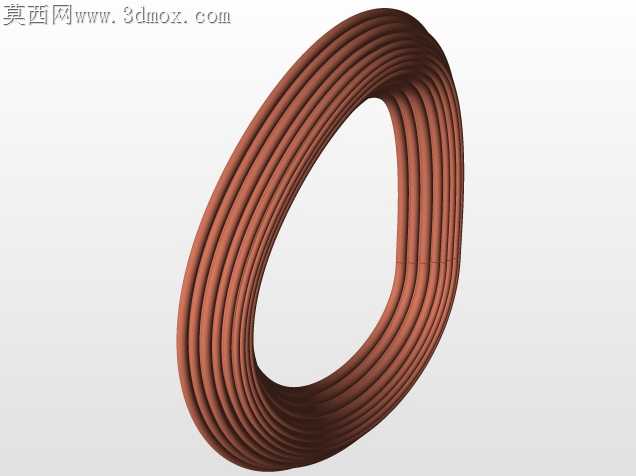

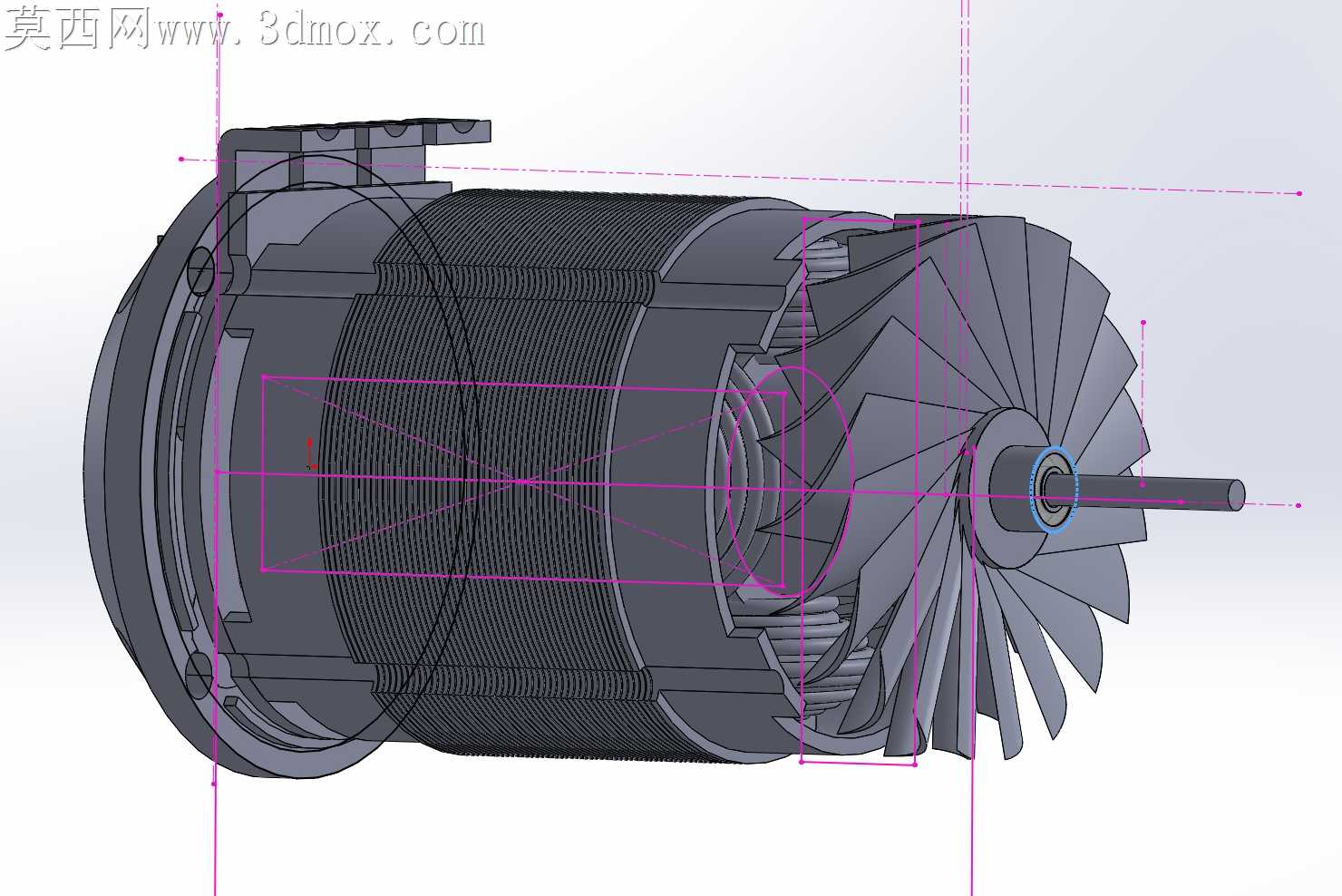

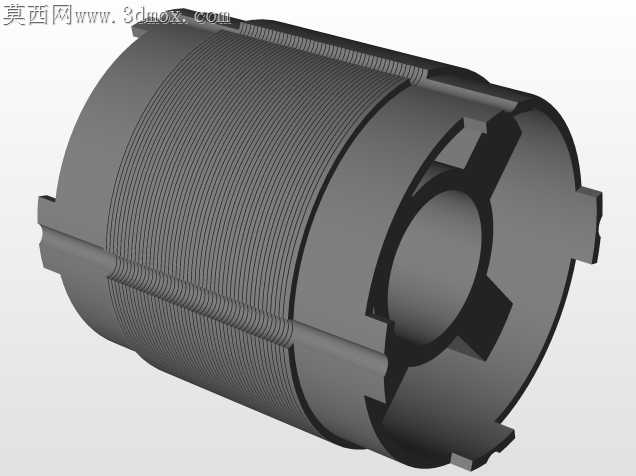

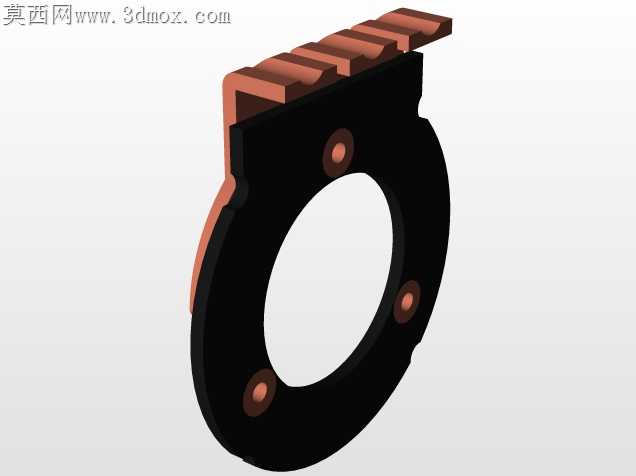

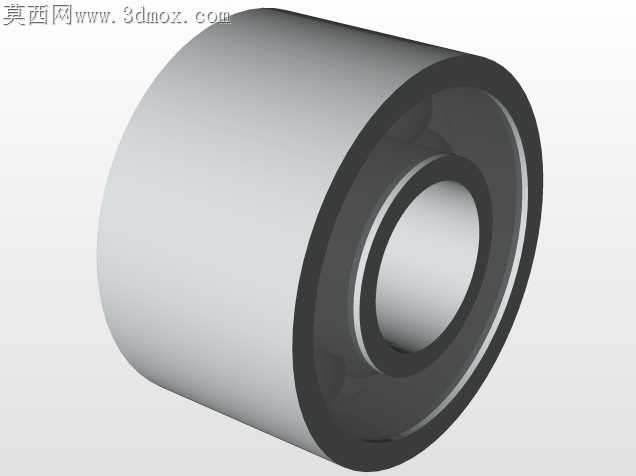

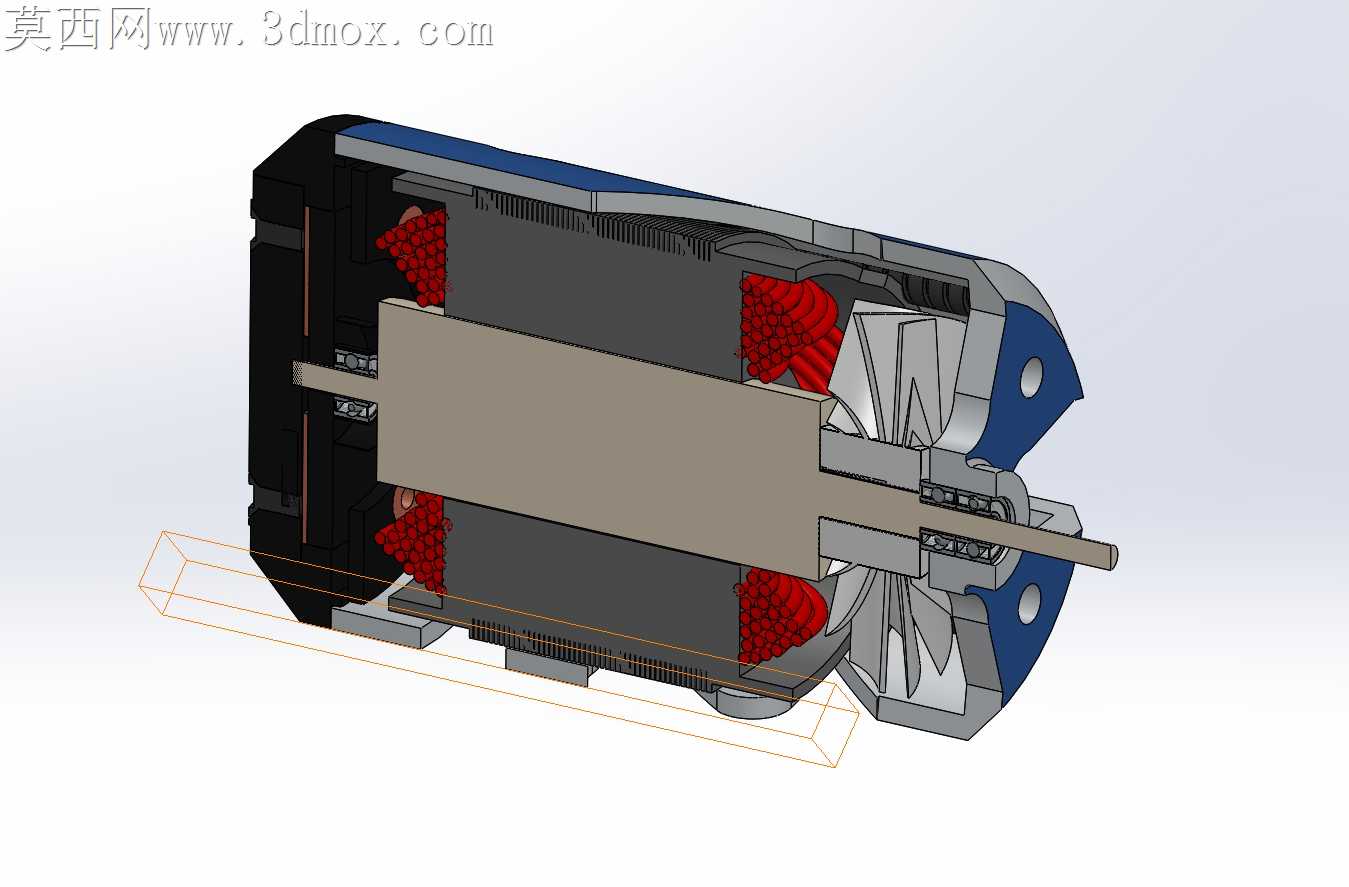

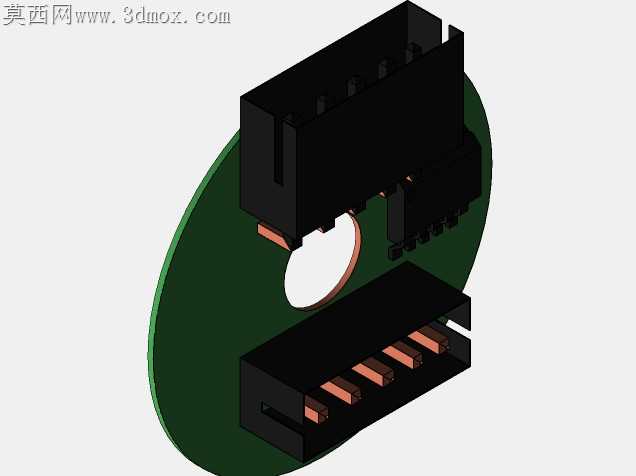

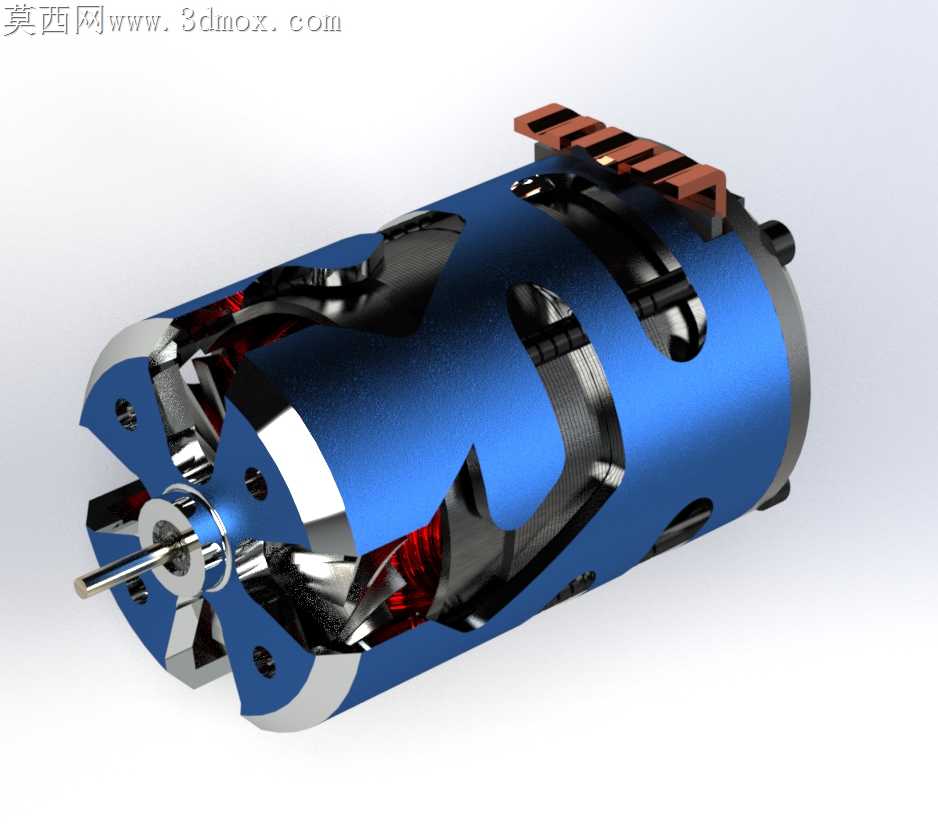

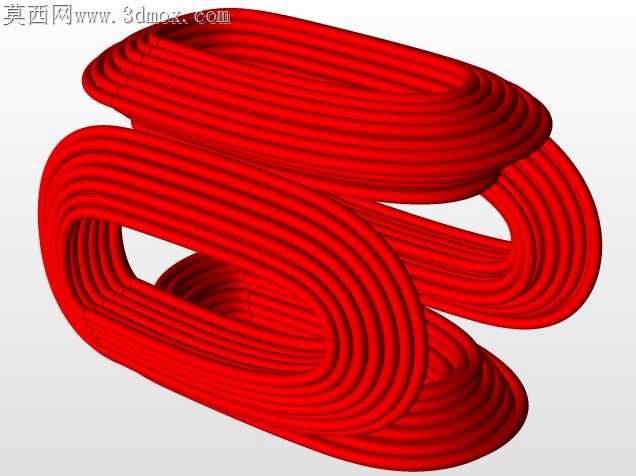

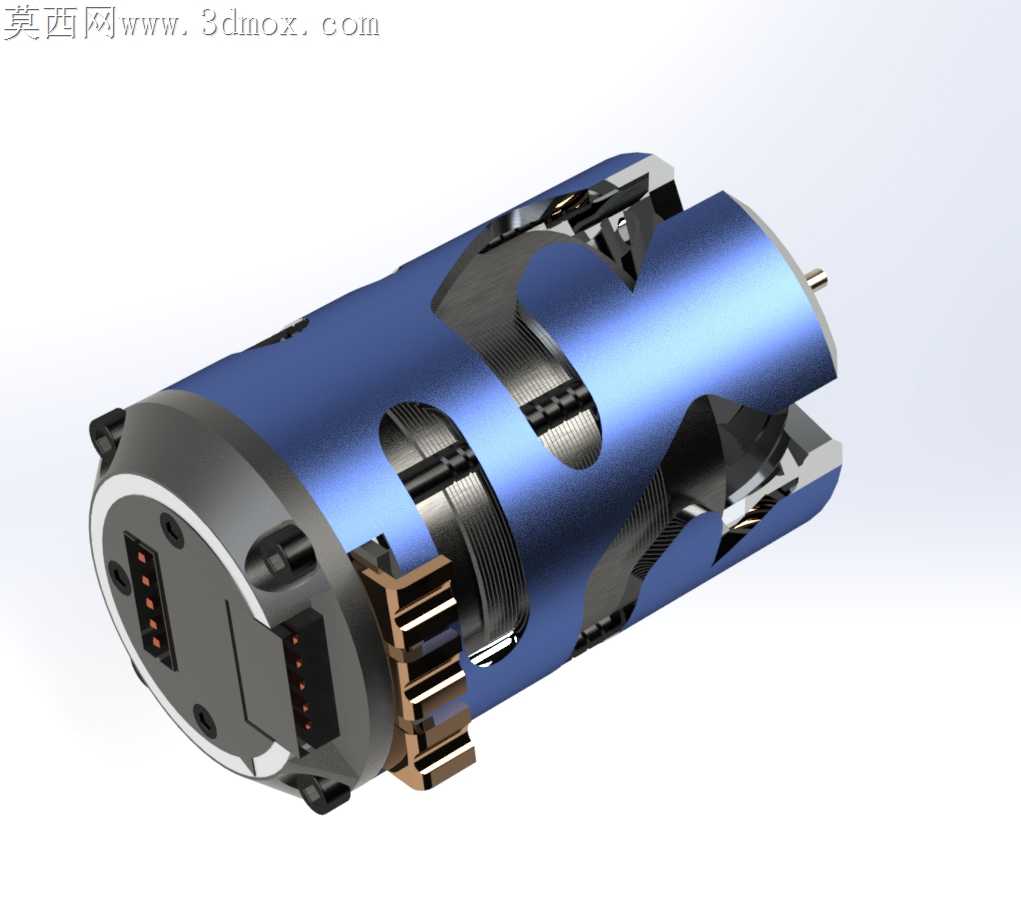

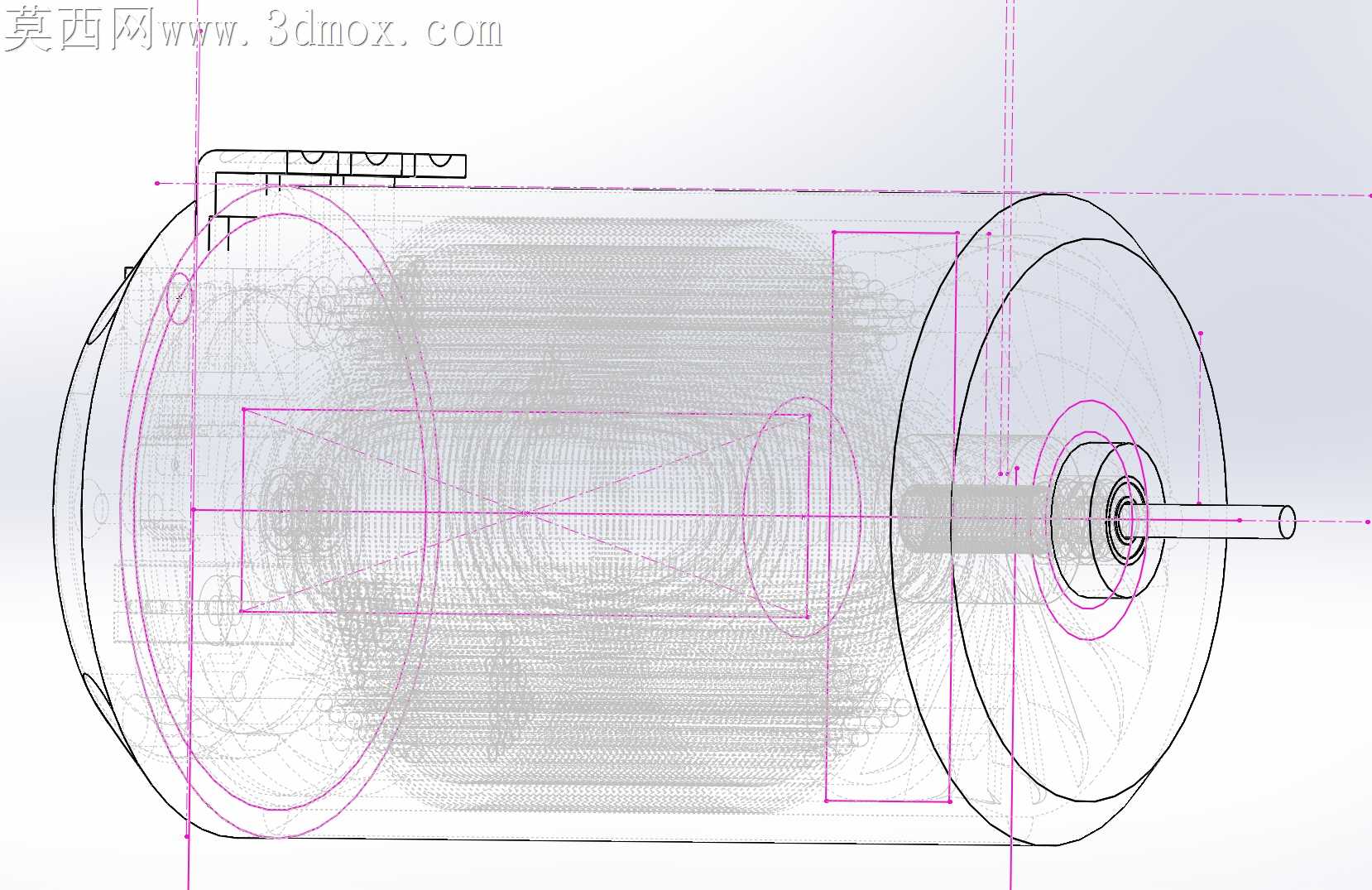

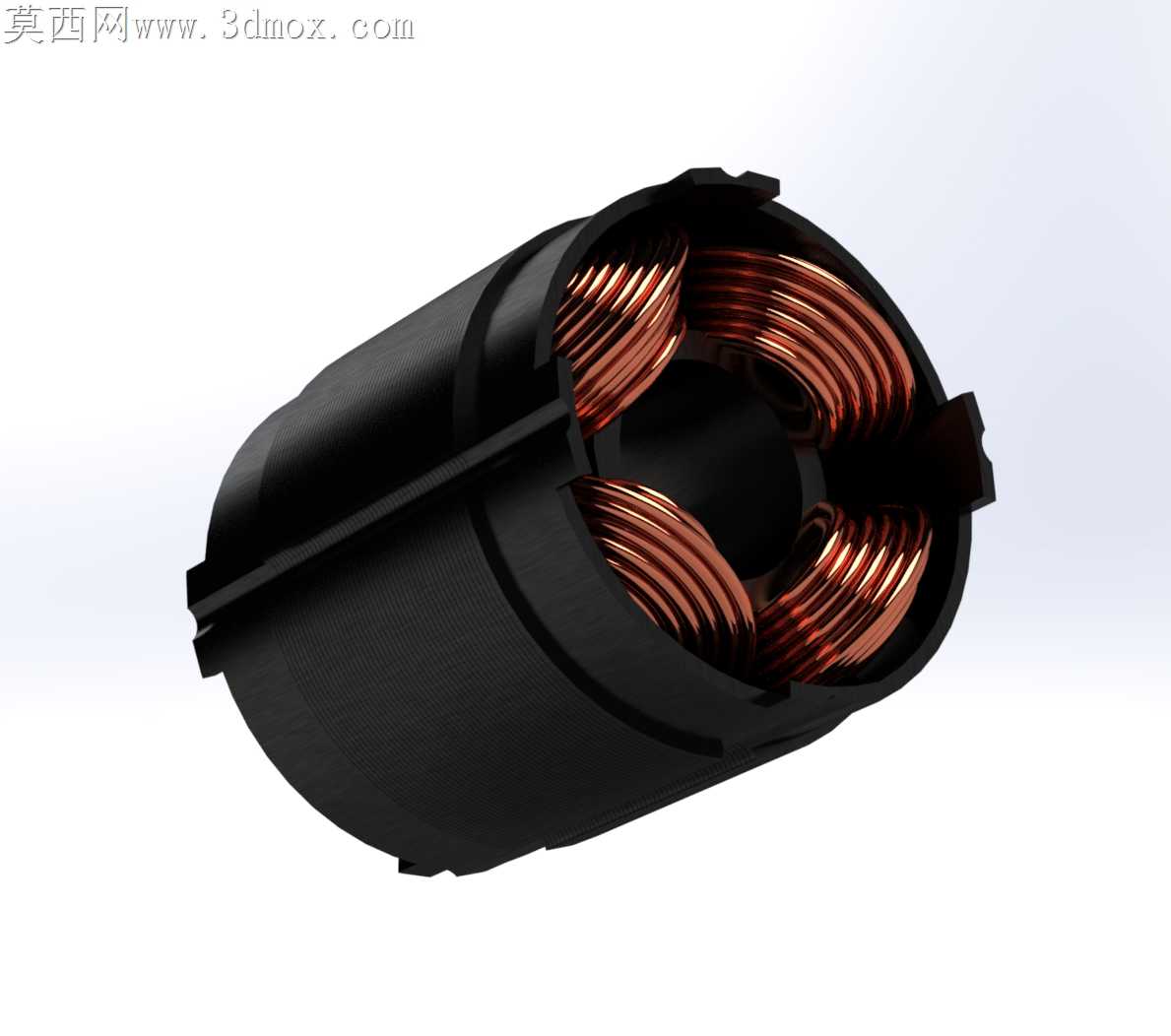

高负载持续运转下的无刷电机，常因转子端热量堆积触发霍尔传感器温漂，直接导致换向偏差、输出扭矩骤降，严重时还会出现绕组绝缘层加速老化的问题。这款带内冷却风扇的传感无刷电机，在结构设计阶段就把散热路径和传感模块的防护做了耦合处理，没有沿用常规外贴散热片的粗放方案。机壳侧壁的镂空开孔并非随意排布，每一处开口的角度都对应内部风扇转动时的气流走向，避开了传感器安装位的直吹区域——高速气流夹带的金属磨屑如果直接扫过传感元件表面，长期运转会造成信号触点污损，开孔边缘做的内翻边结构，既可以提升机壳薄壁的抗形变能力，避免压装定子时壳壁变形蹭到转子外缘，还能引导气流形成贴壁环流，把绕组端部的热量顺着壳壁快速带出去，不会在电机内部形成紊流死角。转子轴端的风扇和转子铁芯做了同轴一体化压装设计，没有额外用螺丝锁附，省去了紧固件在高速转动下的松动隐患，风扇叶片的曲面弧度特意做了偏心修正，匹配转子动平衡的配重需求，压装后不需要额外做过多的去重处理，就能满足每分钟上万转的动平衡精度要求。传感器模块嵌放在尾端盖的定位槽内，槽位周边留了0.1mm的涂胶密封间隙，既可以阻断冷却气流携带的粉尘进入传感腔，又不会因为胶层过厚影响传感元件和转子磁钢的感应距离，端盖和机壳的配合止口做了错位设计，装配时不需要反复调整对位，顺着止口推入就能让传感器和转子磁钢的相位自动对齐，能大幅减少总装环节的调校工时。绕组端部的走线槽特意绕开了气流主通道，避免高速气流长期吹刮导致线材绝缘层出现疲劳开裂，槽口的压线凸点可以把线材牢牢固定，不会因为转子转动带来的振动出现线材移位蹭到旋转部件的问题。输出轴的轴承位做了梯度公差设计，靠近负载端的轴承选用稍紧的过渡配合，抵消皮带或者齿轮传动带来的径向冲击力，靠近风扇端的轴承留了微小的热胀间隙，避免长时间高速运转后轴承内圈发热膨胀抱死轴芯。这类结构设计没有追求花哨的外观造型，每一处取舍都对准了航模、小型电动工具这类高负载、高转速场景的实际痛点，把散热效率、传感稳定性、装配便利性三个核心需求做了平衡，没有为了压缩体积牺牲散热冗余，也没有为了提升散热效果破坏内部部件的防护等级。
