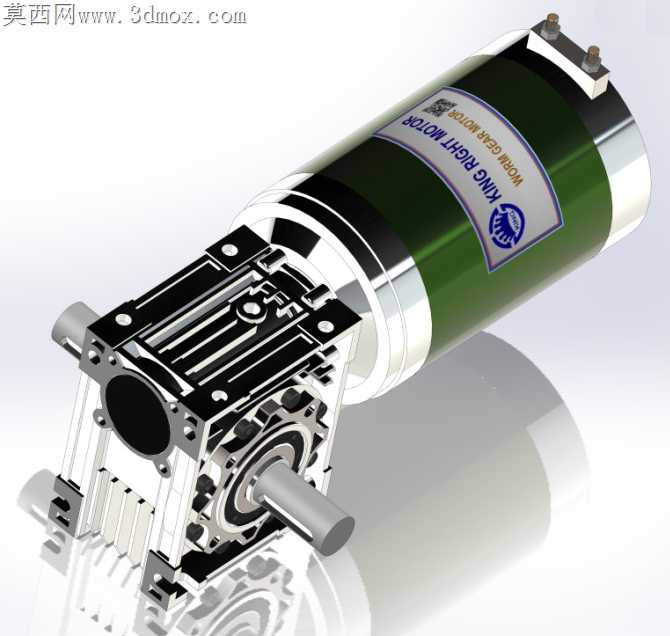

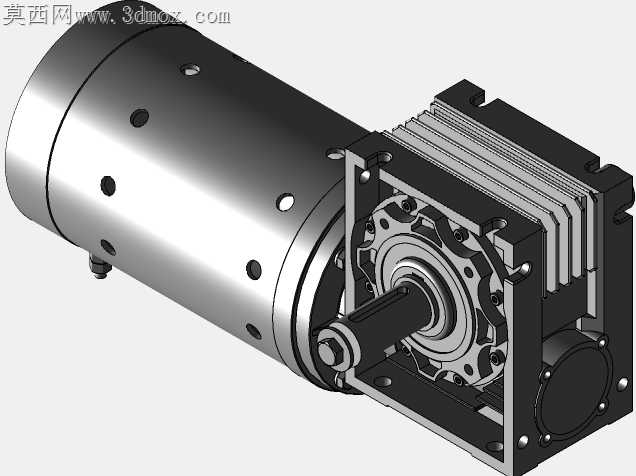

右出轴蜗轮蜗杆减速直流驱动电机

车间里常碰到普通直流电机直连负载时扭矩不足、转速过高的问题，这款蜗轮减速电机的结构设计刚好戳中这类现场痛点。蜗轮箱的壳体采用剖分式结合面，加工时结合面的平面度公差需要控制在0.02mm以内，不然合箱后容易出现蜗轮蜗杆啮合间隙不均，重载工况下会产生异常磨损甚至卡滞。输出轴的轴承位采用阶梯轴设计，轴肩处的退刀槽做了圆弧过渡，避免应力集中，装配时轴承内圈可以完全贴合轴肩定位，不会出现跑内圈的故障。电机端和减速箱的连接法兰做了止口定位，止口的配合公差选H7/js6，既保证装配时的同轴度，又不会因为过盈量太大导致拆装困难，现场维护时不用敲砸就能顺利拆分电机和减速箱。蜗轮采用锡青铜材质嵌装在铸铁轮毂上，加工齿面时预留了0.05mm的跑合余量，装配后空载跑合两小时就能让齿面接触斑点达到齿高的60%以上，传动噪音能控制在60分贝以内。蜗杆和电机轴采用一体式设计，省去了联轴器连接的间隙，传动刚性更好，轴端的密封槽采用双唇油封结构，能适应车间多粉尘、偶尔有切削液飞溅的工况，不会出现漏油渗油的问题。接线盒的位置设在电机尾部上方，接线端子做了防松垫圈设计，设备运行时的振动不会导致接线松动，盒盖的密封胶圈采用耐油橡胶材质，长时间使用不会老化开裂。输出轴的键槽采用标准平键尺寸，和负载连接时不用额外定制键条，现场装配效率能提升不少。减速箱的注油孔设在箱体顶部，放油孔在底部最低位置，换油时不用拆解设备就能完成操作，日常维护的便利性做的很到位。箱体表面的散热筋沿着电机轴向排布，风机转动时气流能顺着散热筋流过，带走电机和减速箱传导过来的热量，连续额定工况运行时外壳温度不会超过75摄氏度，避免高温导致绕组绝缘老化加速。
