带周向卡槽的金属锥连接结构件

在流体输送管网、压力管路接驳、工业设备导流结构的设计场景里，这类带周向定位卡槽的金属锥构件，是解决管路变径、介质导流、端面密封衔接问题的核心零件之一。从实际工程落地的角度看，这类构件的锥面结构并非简单的锥形轮廓，每一段锥度的取值都对应着不同的介质流速控制需求——大端衔接的是大口径管路或设备腔体，小端对接小直径管路或导流出口，锥面的平滑过渡能避免介质流经变径位置时产生紊流、压损激增的问题，在低压气体输送、润滑油脂管路、小型液压回路里都能看到这类结构的应用。

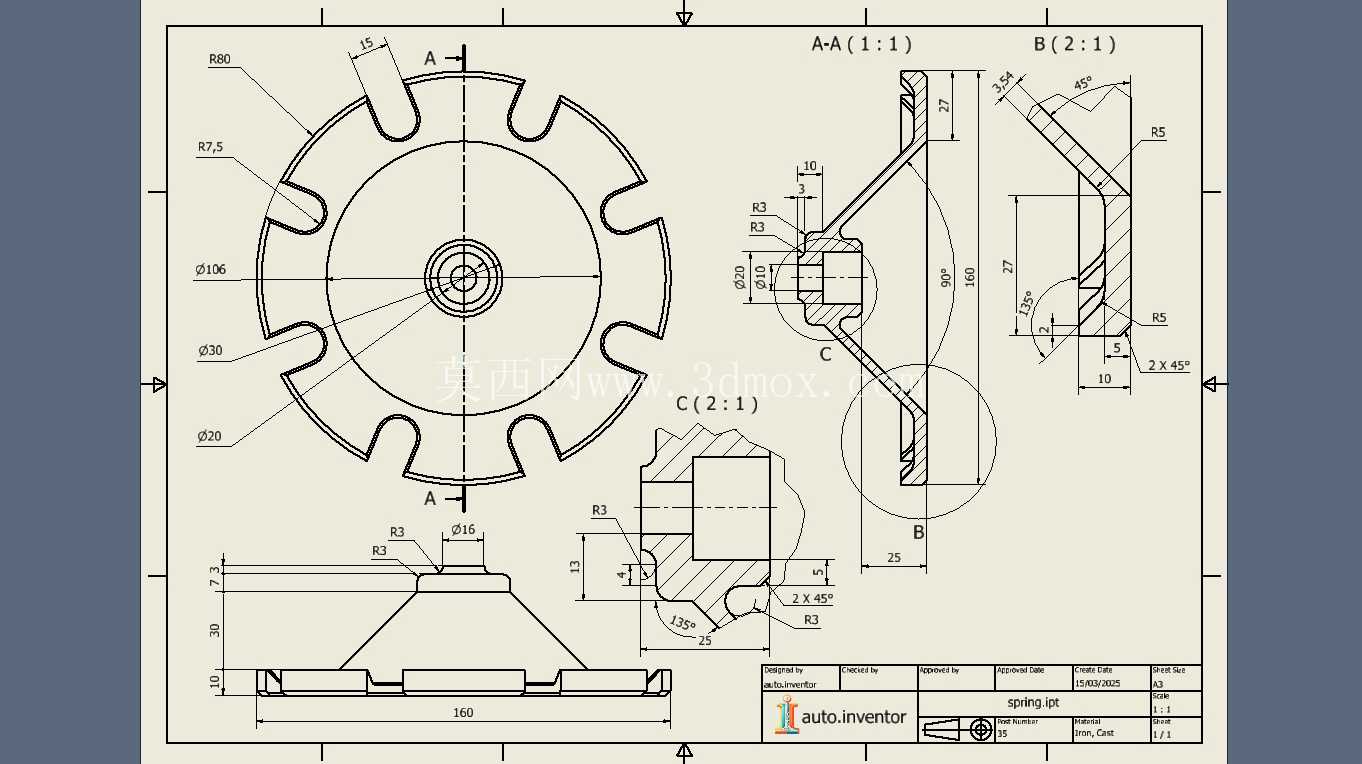

设计这类构件时，首先要明确两端的安装边界：大端外圆的周向均匀分布8个卡槽结构，卡槽的槽宽、槽深、槽底圆角都经过严格校核，一方面是为了安装时和对接端的凸爪结构配合，实现周向防转，避免管路受振动冲击时出现连接松脱；另一方面卡槽的对称度公差控制在0.05mm以内，保证安装时多个卡接点位受力均匀，不会出现局部应力集中导致的卡槽崩裂。从图纸的剖面结构能看到，锥体内腔并非等壁厚设计，靠近大端法兰位置的壁厚做了加厚处理，这个位置是安装时的主要受力面，加厚处理能抵消螺栓压紧或卡接锁紧时的压应力，避免端面变形导致密封失效；靠近小端的壁厚逐渐收薄，在保证结构强度的前提下降低零件整体重量，同时减少材料消耗，适配铸造工艺的成型要求。

从铸造工艺的适配性来看，零件的所有转角位置都设计了R2到R5不等的铸造圆角，避免铸造时出现尖角位置的冷隔、缩孔缺陷，同时也能减少热处理过程中的应力集中。锥体外壁和内腔的拔模斜度控制在2°到4°之间，和图纸标注的角度公差一致，既方便铸造后脱模，也不会因为斜度过大导致两端的配合尺寸超差。零件大端的端面设计了窄边密封槽结构，安装时可以放置O型密封圈或者平垫片，密封槽的深度和宽度尺寸经过计算，保证密封圈压缩量在20%-30%的合理区间，既能实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。

实际选型应用时，需要重点核对几个关键尺寸边界：大端外圆的最大直径决定了对接法兰的内孔配合尺寸，周向卡槽的分布直径要和对接件的卡爪分布直径完全匹配，小端的外圆直径要和对接管路的内径适配，整个锥体的轴向总长度要预留出安装间隙，避免装配时出现顶死或者密封面贴合不严的问题。另外锥面的表面粗糙度要求控制在Ra3.2以内，这个精度等级既能保证介质流经时的阻力足够小，也不会因为加工精度要求过高导致加工成本攀升，适配普通数控车削的加工工艺，不需要额外的磨削工序就能达到要求。

这类金属锥构件除了在管路系统中用作变径接头，还可以在冲压模具、铸造模具里用作导流顶出结构，锥面的顺滑特性能保证工件脱模时不会被刮伤，周向的卡槽结构可以和顶出杆的连接盘配合，传递顶出力的时候不会出现打滑。在一些小型风机的进风口位置，也会用到类似的锥面结构来实现气流的均匀导入，降低风机运行时的风噪，提升进风效率。不同应用场景下可以根据强度需求选用不同的金属材料，普通低压管路场景用铸铝就能满足重量和强度要求，有腐蚀性介质的场景可以选用铸铜或者不锈钢材质，高压液压场景则选用45号钢锻造成型后再做表面防锈处理，适配不同的工况需求。

从建模逻辑来看，绘制这类零件的三维模型时，首先要通过旋转特征生成锥体的基础轮廓，再通过阵列特征生成周向均匀分布的卡槽结构，之后对所有转角位置做圆角处理，最后生成密封槽、安装孔等细节结构。建模时要重点注意卡槽和锥面的相交位置的相贯线处理，避免出现建模特征错误导致后续工程图生成、数控编程时出现问题，同时所有尺寸要和二维图纸的标注完全一致，尤其是形位公差要求的同轴度、对称度，要在建模时通过基准约束保证精度，避免后续生产加工时出现尺寸超差的问题。
