法兰式管道固定握住支架结构设计

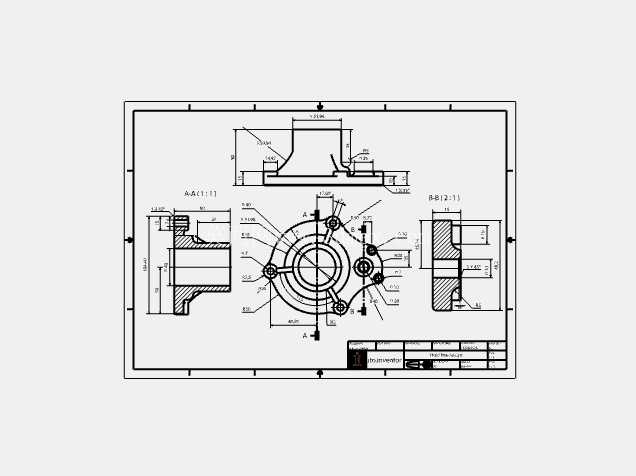

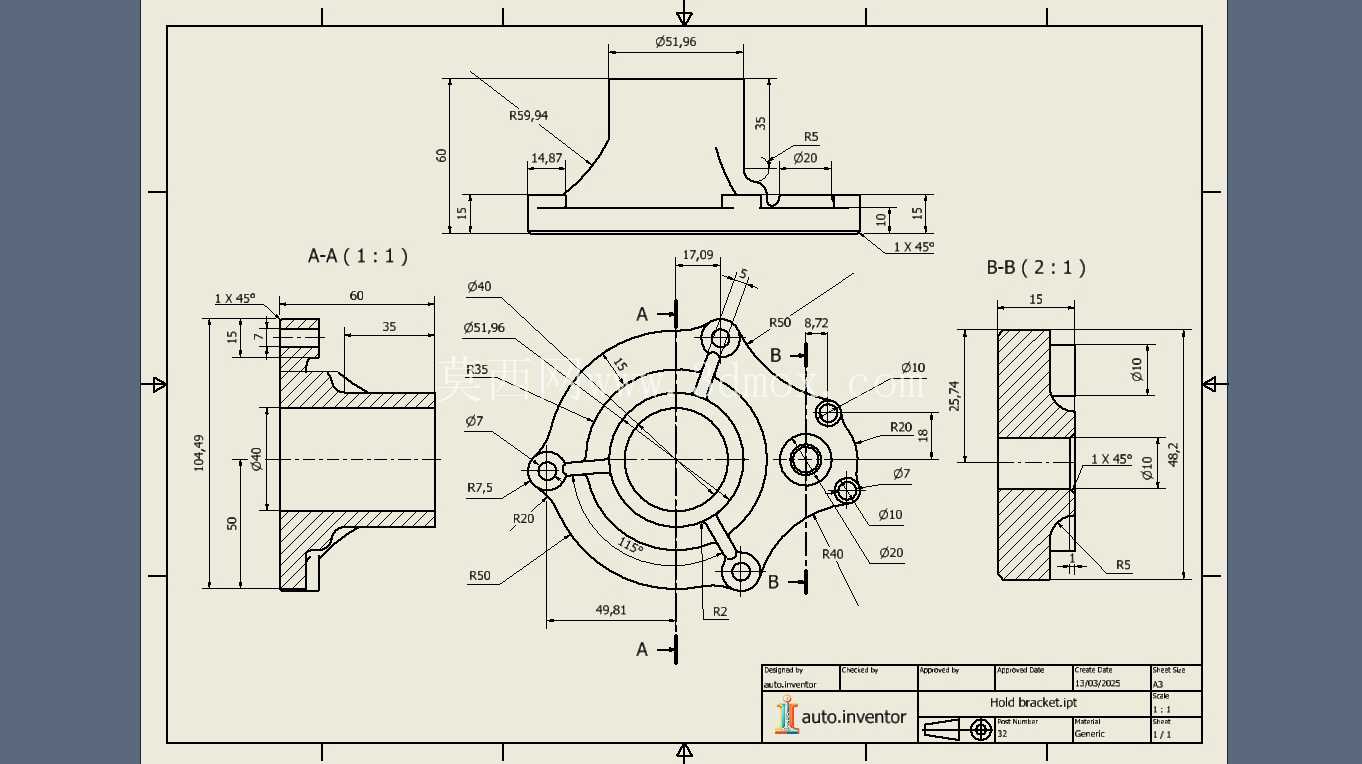

　　在流体输送管线布设、小型机电设备装配的现场场景里，这类带三耳法兰结构的握住支架，是解决管线径向窜动、小型功能部件安装定位的核心基础零件，区别于普通的管夹类支撑件，它采用一体铸造成型的基座加法兰对接结构，能在有小幅振动的工况下保持长期的连接可靠性，不会出现抱箍类支架常见的螺栓松动、管线滑脱问题。从结构设计逻辑来看，整个零件分为两个核心功能段：一端是带内孔的圆柱对接段，内孔加工有退刀槽结构，能够适配对应外径的管件或者设备输出轴的插入定位，圆柱段外壁设计的环形凸台，一方面是增强根部的结构强度，避免安装受力时出现应力集中断裂，另一方面也能作为安装时的轴向定位基准，保证管件插入深度符合设计要求，不会出现顶死或者配合长度不足的问题。另一端是带三个均布安装耳的法兰盘，每个安装耳上都加工有同轴的螺栓过孔，孔位周边做了局部的凸台加厚处理，这是考虑到螺栓锁紧时的压应力会直接作用在耳片表面，加厚处理能避免长期受载后耳片出现压溃变形，三个耳片采用120度均布的设计，相比两孔或者四孔安装结构，既能在有限的法兰外径下保证足够的锁紧力分布均匀性，又能避开周边管线或者其他部件的安装干涉，在狭小的设备安装空间里适配性更强。

　　法兰盘和圆柱对接段之间采用渐变的圆弧过渡连接，没有直角结构，这不仅是铸造工艺的要求——避免铸件冷却时在直角位置出现缩孔、裂纹缺陷，更能优化整个支架的受力传递路径，当圆柱段承受管线的径向载荷时，应力能顺着圆弧过渡面均匀分散到整个法兰盘上，不会在连接根部出现应力集中点，大幅提升零件的疲劳寿命。从尺寸边界来看，圆柱对接段的轴向长度经过精准核算，既保证了和管件的配合长度足够传递载荷，又不会过长导致整体结构笨重、占用过多安装空间；法兰盘的外径控制在合理范围，三个安装耳的螺栓孔中心圆直径匹配通用的安装基座尺寸，不需要额外做转接板就能直接固定在设备机架或者墙面预埋板上，法兰端面的加工粗糙度要求满足和对接件的贴合要求，不会出现配合面间隙过大导致的定位偏移。

　　在实际应用中，这类支架除了用于常规的给排水、气路管线的固定支撑，还能用于小型传感器、仪表的安装固定，只需要把对应设备的连接轴插入圆柱内孔，再通过侧面的紧定螺钉锁紧，就能实现设备的可靠固定，三个安装耳的长圆孔（部分适配场景可做成长圆孔）还能实现小范围的安装位置调整，补偿现场安装时的位置误差。设计时也充分考虑了铸造工艺的可行性，所有的壁厚都保持均匀，没有出现壁厚突变的位置，过渡圆角的大小符合铸造脱模的要求，不需要额外做复杂的抽芯结构就能完成毛坯铸造，后续的机加工工序也只需要加工内孔、法兰端面和螺栓过孔，加工工序少，量产时的成本控制难度低。

　　零件表面没有多余的装饰性结构，所有的结构设计都服务于功能实现：圆柱段外圆的退刀槽是为了机加工时方便退刀，安装耳边缘的倒角是为了去除毛刺避免安装时划伤操作人员，法兰端面的密封槽结构（部分工况适配版本）可以加装密封圈，实现对接位置的密封，避免输送的流体从配合位置泄漏。在选型适配时，只需要确认被支撑管件或者设备的外径匹配内孔尺寸，安装位置的螺栓孔间距和法兰耳的孔位匹配，就能直接选用，不需要做额外的结构修改，这种标准化的结构设计也让它能在多个行业的设备装配中通用，不管是小型自动化设备的管线排布，还是民用机电产品的部件固定，都能看到这类结构支架的应用。
