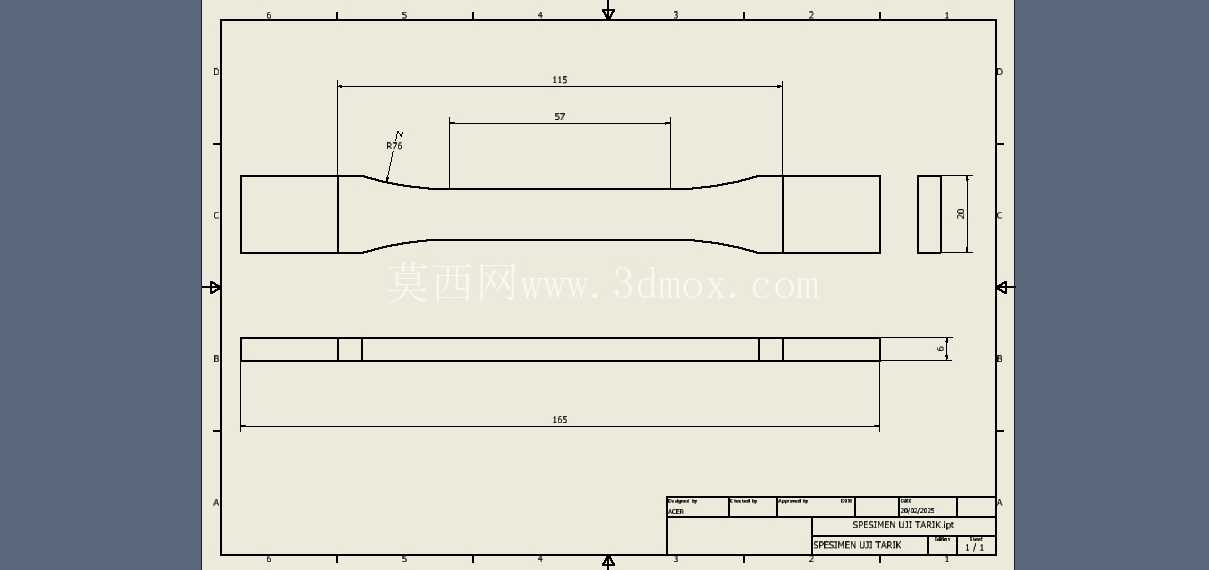

ASTM D638 I型塑料拉伸测试样件结构

在高分子材料力学性能检测领域，拉伸性能是判定塑料原料及制品力学表现最核心的指标之一，而符合统一标准的测试样件，是保障不同实验室、不同批次测试数据具备可比性的核心前提。这款对应ASTM D638标准的I型试样结构，是目前热塑性塑料、改性塑料拉伸性能测试中应用最广泛的样件构型，适配绝大多数台式万能材料试验机的拉伸夹具装夹需求，从原料进厂质检、配方改性研发到成品出厂性能核验环节，都需要依托该构型样件完成拉伸强度、断裂伸长率、弹性模量等关键参数的测定。

从结构设计逻辑来看，该样件采用两端宽、中间窄的哑铃式构型，两端较宽的夹持段长度经过精准核算，既能够保证夹具装夹时的接触面积足够，避免拉伸过程中样件在夹持位置出现打滑、夹断等无效测试情况，又不会因为夹持段过长造成原料浪费，适配常规平面楔形拉伸夹具的装夹行程。中间平行的测试段是整个样件的核心功能区，该区域的截面尺寸严格遵循标准公差要求，过渡区域采用固定半径的圆弧平滑衔接，从根源上避免截面突变带来的应力集中问题，确保拉伸过程中样件的断裂位置始终出现在中间平行测试段内，保证测试数据的有效性。

从尺寸边界来看，样件总长度控制在适配常规试验机夹具间距的范围内，中间测试段的宽度、整体厚度都严格匹配标准要求，过渡圆弧的曲率半径经过反复验证，能够在拉伸加载过程中让应力均匀传递到测试段全域，不会在圆弧过渡位置出现应力极值提前引发样件断裂。样件的厚度公差、表面平整度都有明确的设计约束，因为表面的划痕、凹坑或者厚度不均，都会直接造成应力集中，导致测试结果偏离材料真实性能，所以在建模过程中，所有棱边都做了极小的倒角处理，避免加工过程中产生的飞边、毛刺影响样件的受力状态。

在实际应用场景中，这类标准样件既可以通过注塑模具直接成型获得，也可以从成品板材上通过铣削、冲压加工获得，对应的三维模型能够直接对接数控加工编程、模具型腔设计环节，减少设计人员重复绘制标准构型的工作量。在模具设计环节，依托该模型可以直接完成型腔、流道、冷却系统的排布，保证成型后的样件收缩率控制在公差范围内，避免因为成型缺陷导致样件内部存在内应力、气泡等问题，影响最终测试结果。在加工环节，该模型的尺寸标注完全贴合检测标准要求，编程人员可以直接提取轮廓线生成加工路径，不需要反复核对标准文本中的尺寸参数，降低人为失误带来的尺寸偏差。

对于材料研发实验室而言，统一的标准样件模型还能够对接数字仿真环节，在开展实际物理测试之前，先通过有限元仿真模拟样件在拉伸载荷下的应力分布、变形趋势，预判材料的力学表现，减少反复制样、测试的成本。需要注意的是，I型样件主要适配厚度在标准范围内的硬质、半硬质塑料材料，针对更薄的薄膜或者更软的弹性体材料会选用其他类型的试样，但I型构型因为适用范围广、装夹便捷，是目前塑料力学检测领域消耗量最大的标准样件构型，其结构设计的每一处尺寸细节，都是经过数十年行业应用验证后确定的，既兼顾了加工便利性，也保障了测试数据的一致性。
