圆形金属餐盘类冲压结构件设计

日常接触到的扁平盘类构件，很多人第一反应是餐饮场景的盛具，但在工业制造领域，这类带翻边的圆形薄板结构件的应用场景远不止于此。从食品加工生产线的物料承托托盘，到小型机电设备的端盖防护板，再到实验室检测设备的样品放置台，这类带均匀翻边、盘面平整的圆形板件，都是非常常见的结构零部件。做这类零件的三维建模时，首先要考虑的是实际使用中的受力变形问题——如果盘面厚度过薄，放置重物后容易出现中部下凹的形变，长期使用会导致平面度超差，无法满足物料平稳放置或者密封贴合的要求；如果翻边高度设计不合理，不仅起不到加强盘面刚度的作用，在冲压成型阶段还容易出现起皱、拉裂的工艺缺陷。

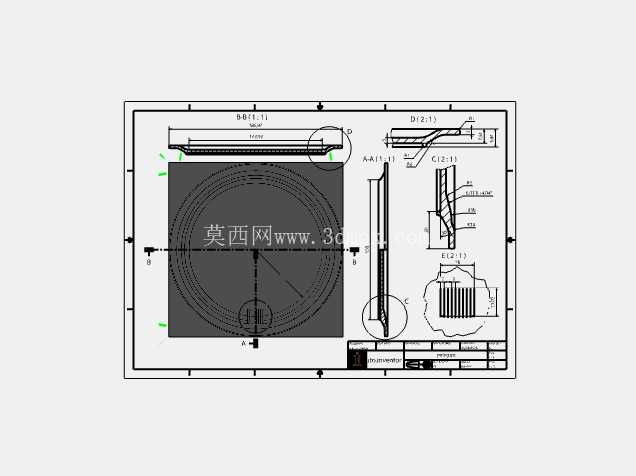

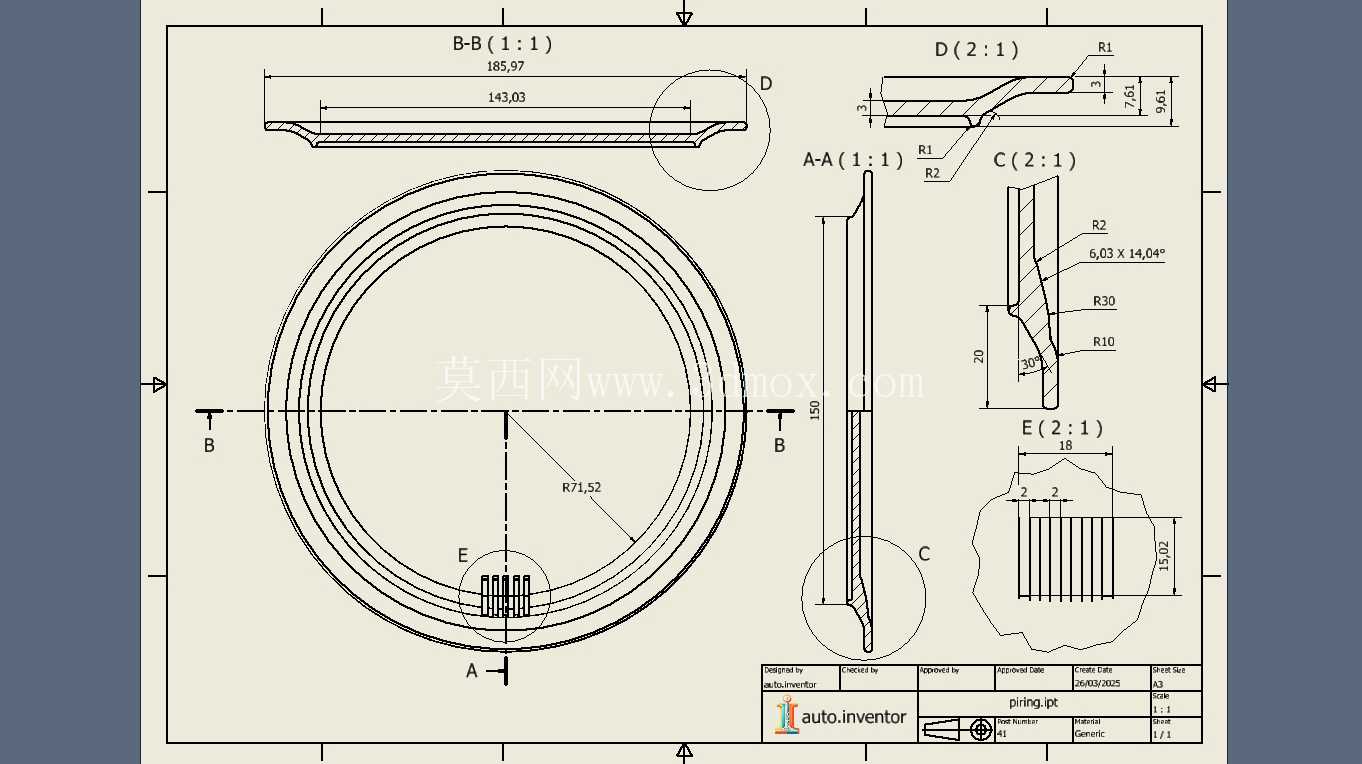

这次的盘类结构设计，整体采用圆形对称布局，盘面主体做微弧过渡处理，不是完全的纯平面结构，这种微弧设计一方面可以提升薄板构件的整体抗形变能力，相当于在盘面上做了隐性的加强结构，不需要额外增加加强筋就能提升刚度，减少材料用量；另一方面，在作为盛具或者承托件使用时，少量洒落的液体会向边缘汇集，不会直接从盘面溢出，适配食品加工、实验操作等有少量液体残留的使用场景。边缘的翻边采用等半径圆角过渡，翻边高度控制在盘面直径的二十分之一左右，这个比例是经过多轮冲压工艺验证的，既能够保证翻边成型时材料流动均匀，不会出现局部壁厚过薄的问题，同时翻边形成的竖直边可以作为安装定位面，在和其他构件装配时，能够直接通过翻边的外圆或者内圆做径向定位，不需要额外设计定位凸台，减少后续机加工的工序。

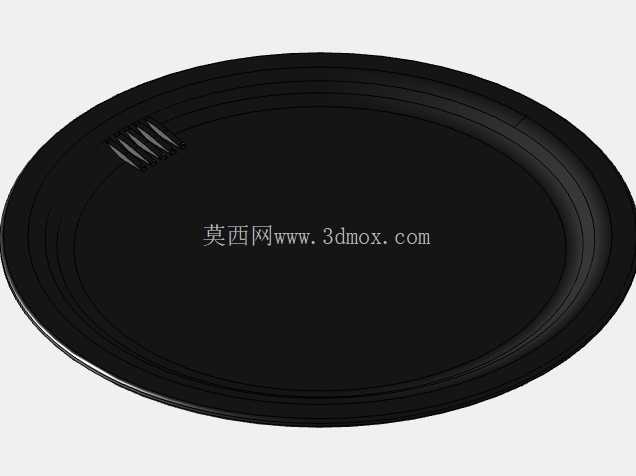

在盘面的一侧设计了三道平行的浅防滑凸筋，凸筋的凸起高度控制在0.3倍板材厚度范围内，不会破坏盘面的整体平整性，但是当放置光滑的玻璃容器、金属工件时，这些浅凸筋可以增加接触面的摩擦力，避免物件在盘面倾斜或者设备小幅振动时出现滑移。很多新手设计师在做这类盘类零件时，容易把防滑结构做的过高，导致盘面放置平面物体时出现晃动，反而影响使用，这种浅凸筋的设计刚好平衡了防滑性能和平面度要求。

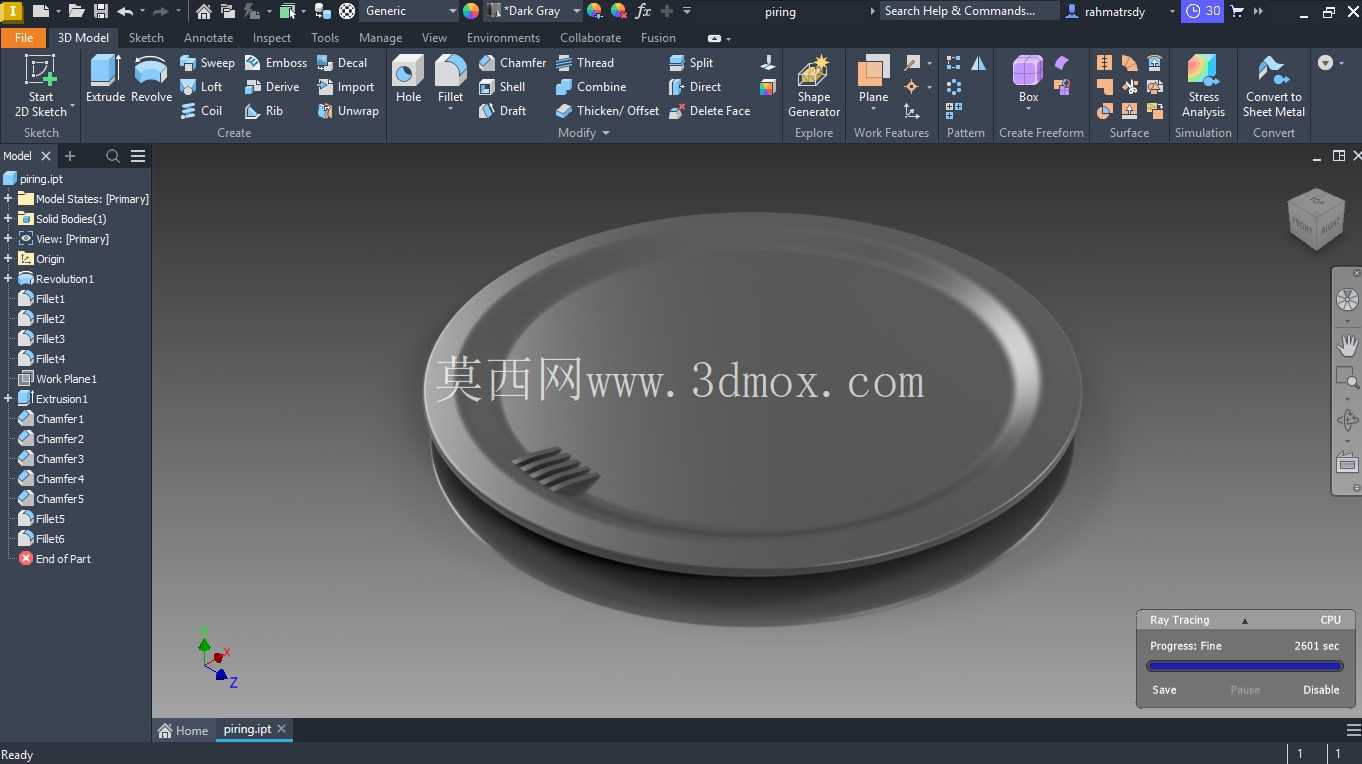

从安装边界来看，这类盘件如果作为设备端盖使用，翻边的外圆直径需要和安装基座的内孔做间隙配合，配合公差选H7/h6即可，既方便拆装，又不会出现过大的装配间隙；如果作为独立的承托盘使用，底部可以配套三个均匀分布的支撑脚，支撑脚的安装位置要避开盘面的微弧过渡区，选在靠近翻边的刚度最大的区域，避免支撑时盘面出现应力集中导致变形。建模过程中要特别注意翻边和盘面衔接处的圆角处理，圆角半径不能小于板材厚度，否则冲压成型时这个位置会出现应力集中，容易产生裂纹，同时在做有限元受力分析时，这个圆角位置也是应力集中的高发区，需要重点校核形变和应力值。

另外，这类盘件的材料选择范围很广，如果是餐饮场景使用可以选304不锈钢，满足食品接触的安全要求，冲压成型后做抛光处理即可；如果是工业设备的防护端盖，可以选普通冷轧钢板，成型后做喷塑或者镀锌处理，成本更低同时满足防锈要求；如果是有轻量化要求的场景，也可以选用铝合金板材，冲压后做阳极氧化处理，重量比钢制件轻三分之二左右，刚度也能满足常规使用要求。设计时还要考虑堆叠存储的需求，翻边的脱模斜度控制在1-2度，多个盘件堆叠时不会出现卡滞，方便仓储和转运，这个细节很多设计人员容易忽略，实际批量生产时，堆叠性能直接影响仓储成本和转运效率。
