3D打印耗材卷丝适配承载端盖结构设计

在桌面级FDM3D打印设备的耗材输送链路里，卷丝端盖是直接决定耗材送料顺畅度的核心配套结构件，很多新手调试设备时遇到的送料卡顿、耗材缠绕打结、出料阻力波动问题，追根溯源往往和卷丝承载端盖的结构设计缺陷有关。从实际装机使用的场景来看，这个端盖需要同时适配PLA、ABS、PETG、TPU等不同硬度、不同卷曲应力的打印耗材，不能出现硬度过高的耗材卡滞、软质耗材被刮擦产生碎屑的问题。

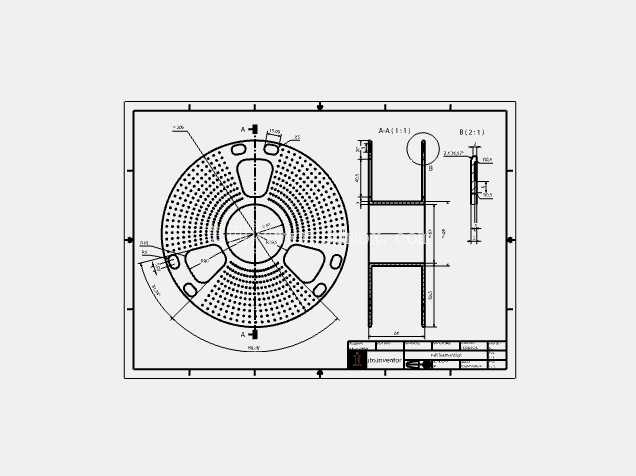

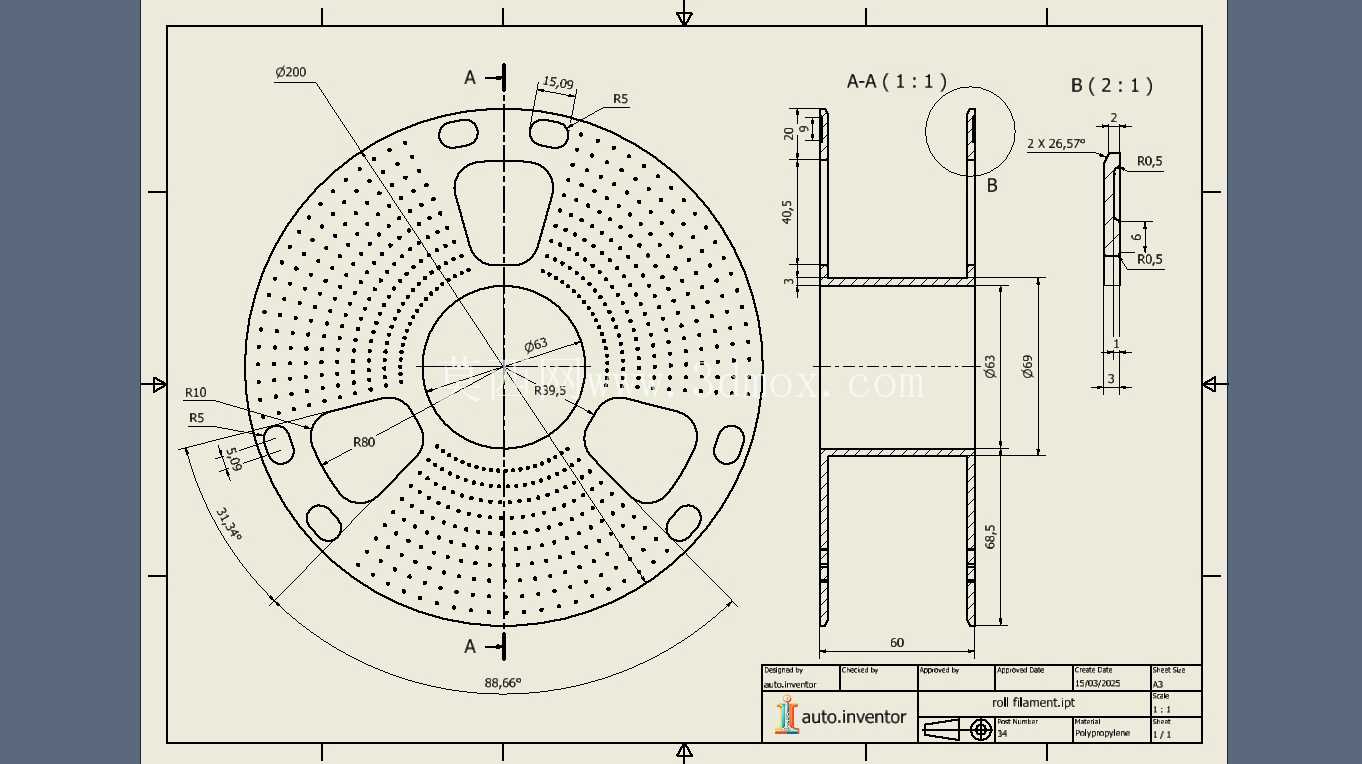

从结构设计的思路上，首先要明确安装边界：端盖的主体安装基准为直径60mm的同轴圆柱面，和耗材卷轴的内孔采用间隙配合，单边配合间隙控制在0.15mm以内，既保证拆装时的顺畅度，又不会因为间隙过大出现卷轴转动时的径向跳动。端盖的盘面采用均匀密布的小孔设计，并非为了减重做的装饰结构，一方面是为了减少耗材盘面和端盖的接触面积，降低卷轴转动时的滑动摩擦阻力，避免送料辊需要额外输出扭矩克服摩擦，导致送料步进电机丢步；另一方面这些密布的小孔可以在耗材存储过程中起到通风散湿的作用，避免PLA这类容易吸潮的耗材长时间贴合密闭端面出现局部受潮，打印时产生气泡、断丝的问题。

端盖上三个均匀分布的异形凸台，角度间隔为85.6度，是专门匹配通用1kg装耗材卷轴的定位卡槽设计，凸台的R5圆角过渡经过反复验证，既可以卡入卷轴端面对应的凹槽防止卷轴和端盖之间出现相对滑动，又不会因为棱角过于尖锐在拆装时刮伤操作人员的手部，同时圆角结构也能避免注塑生产时出现应力集中导致的凸台断裂问题。端盖边缘的R5圆弧过渡，是为了引导耗材顺利导出，当耗材从卷轴外层放出时，不会因为端盖边缘的直角结构刮擦耗材表面，尤其是TPU这类软质耗材，一旦被直角刮出缺口，很容易在送料管内出现断丝堵头的故障。

从剖面结构来看，端盖的轴向总厚度为15mm，其中导向翻边的高度为9mm，翻边的外径和卷轴内孔匹配，翻边上设计的2处26.5度的斜向导向槽，是为了适配耗材末端的固定结构——每卷耗材的末端都会有一个折弯的卡头，斜向槽可以让卡头顺利滑入固定，不会在卷轴转动时卡滞在端盖和安装支架的缝隙里。B向局部放大的0.5mm深度浅槽，是和安装支架上的弹性定位销配合的卡位结构，当卷轴更换完成后，定位销卡入浅槽可以给端盖提供初始阻尼，避免设备停机时卷轴因为惯性继续转动，导致耗材松脱缠绕在送料机构上。

实际选型适配的时候，需要注意这个端盖的安装轴径为10mm，和市面上绝大多数桌面级3D打印机的耗材架轴径匹配，端盖盘面的最大直径为200mm，刚好覆盖1kg装标准耗材卷的端面，不会出现突出过多干涉设备外罩、或者直径过小无法约束耗材卷的问题。设计时特意没有做多余的防滑齿结构，因为实际使用中防滑齿反而会刮伤耗材表面，产生的塑料碎屑掉入送料齿轮会加剧齿轮磨损，还可能堵在喷嘴内部造成打印故障。盘面中心直径30mm的内凹区域，是为了避开耗材架轴端的锁紧螺母，保证端盖安装后盘面和卷轴端面完全贴合，不会出现倾斜导致的转动卡滞。

在不同耗材的适配性上，这个结构经过了多轮迭代验证：打印ABS耗材时，因为ABS的刚性较强，卷曲应力大，端盖的三个定位凸台可以牢牢卡住卷轴，不会因为应力释放出现卷轴窜动；打印TPU软质耗材时，光滑的盘面和圆弧边缘不会刮伤软料表面，保证送料时耗材的直径均匀，不会出现出料粗细波动导致的打印层厚不均问题；打印PETG耗材时，通风小孔可以减少耗材和端面的贴合面积，避免PETG因为轻微的静电吸附贴在端面上导致送料阻力变大。

很多结构设计人员在做这类耗材承载件的时候，往往只关注尺寸能不能装上，忽略了实际送料过程中的阻力变化、耗材刮擦、惯性松脱这些细节问题，最终做出来的件装机后小问题不断，反而增加了设备调试的工作量。这个端盖的所有尺寸设计都是从实际打印场景的故障点反向推导出来的，每一处圆角、每一个孔位、每一个凸台的位置都有对应的实际功能，没有多余的装饰结构，完全服务于耗材顺畅输送的核心需求。安装时只需要将端盖的导向翻边对准卷轴内孔推入，确认三个凸台卡入卷轴对应的卡槽，再将整个卷轴穿入耗材架轴，另一端用同样的端盖限位即可，不需要额外的锁紧螺丝，拆装更换耗材的时间可以控制在十秒以内，符合桌面级设备快拆快换的使用需求。
