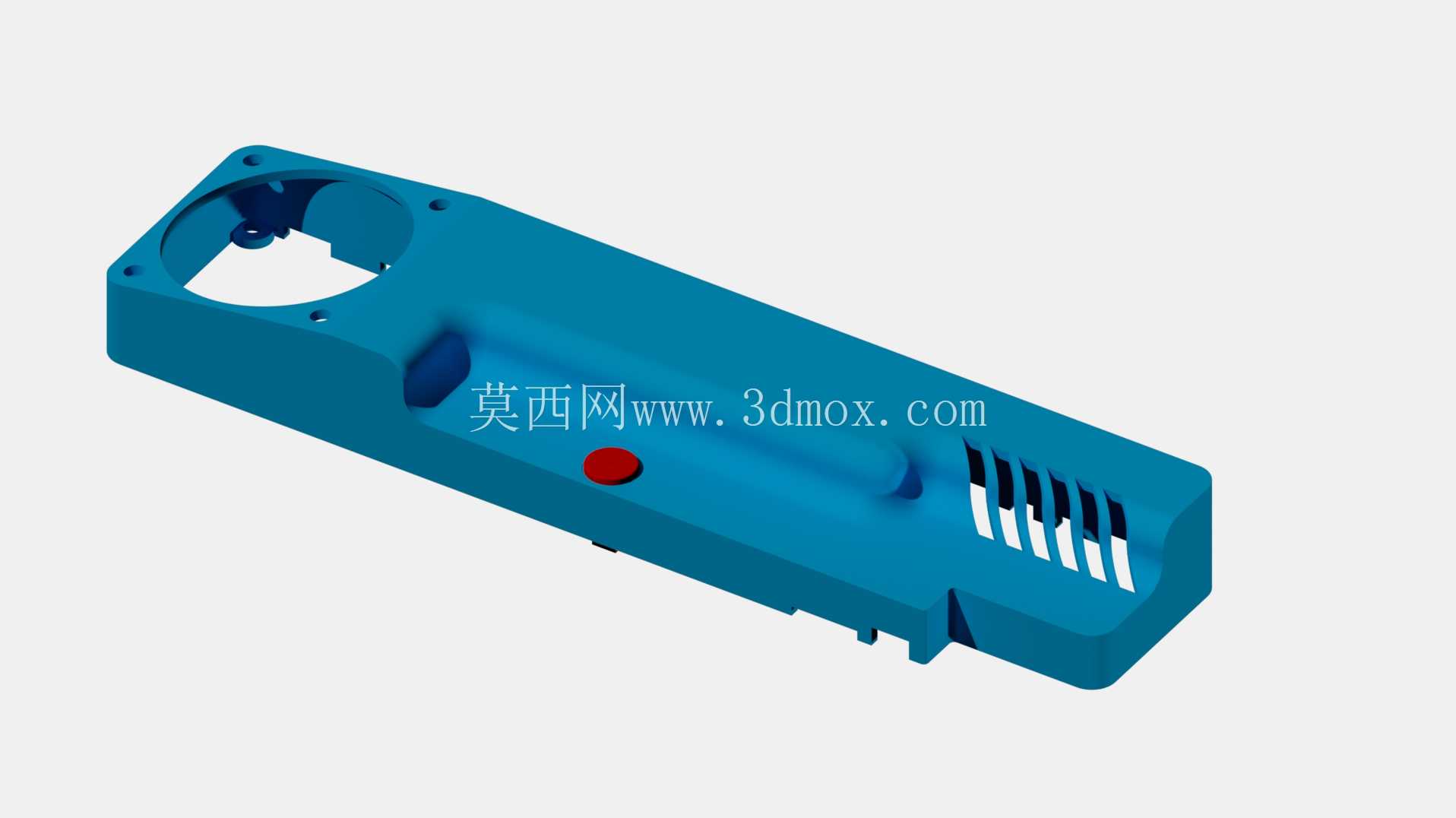

壳体左端设置的大尺寸圆形开孔,是为匹配设备端的旋转执行元件预留的避让空间,孔周均匀分布的四个沉头安装孔,可直接通过M2.5规格的螺丝将壳体与设备主体框架锁紧,沉头深度设计为1.8mm,保证螺丝锁紧后端面与壳体表面齐平,不会突出表面干涉其他部件的装配路径。开孔内侧设置的一圈限位凸台,高度为1.2mm,装配时可以直接卡入对应框架的定位槽内,省去装配过程中的反复对位调整,也能在设备运行时限制壳体的横向窜动,避免长期振动下螺丝出现松脱。壳体中段的内凹型腔是核心的电路板安装区域,型腔内部设置了三个高度为3mm的支撑柱,柱顶预留有热熔铜螺母的安装位,电路板放置在支撑柱上后,通过螺丝锁紧即可完成固定,支撑柱的高度设计既保证了电路板背面与壳体内壁之间留有足够的走线空间,也能避免电路板上的贴片元件直接接触壳体内壁造成磨损短路。型腔侧面设置的半圆弧内凹结构,是为电路板上的侧插接口预留的操作空间,装配完成后外接插头可以直接从该位置插入,不会被壳体侧壁阻挡。这款壳体结构是面向小型电子控制单元开发的承载构件,主要应用在桌面级电子设备的内置电路防护场景,日常使用中承担电路板固定、外力阻隔、散热导流的核心作用,适配需要将控制电路集成在狭长安装空间内的小型机电设备。从结构布局来看,壳体整体采用长条形一体化注塑成型方案,主体壁厚均匀控制在2.2mm,既保证了注塑过程中的熔体流动填充效率,避免出现缺胶、缩痕等成型缺陷,也能在常规装配受力下保持足够的结构刚性,不会因为手持装配或者设备运行中的轻微振动出现形变。
型腔旁设置的红色圆形凸点是状态指示灯的导光结构,凸点采用半透明PC材质与壳体主体二次注塑成型,内部与电路板上的LED灯珠位置精准对应,灯珠发出的光线可以通过导光柱均匀传导到壳体表面,无需额外加装导光零件,减少装配工序的同时也降低了整体物料成本。壳体右端的多道平行通槽是散热结构,槽宽1.5mm,相邻槽之间的连接筋宽度为2mm,这种开槽设计既可以将电路板工作时产生的热量通过空气对流快速排出,避免腔体内温度过高影响电子元件的使用寿命,也能通过连接筋保证壳体该区域的结构强度,不会因为开槽出现受力断裂的问题。
槽体下方设置的三个卡扣结构,是与设备端盖配合的快装结构,卡扣的倒扣量设计为0.8mm,装配时端盖对准位置按压即可完成卡合,拆卸时用一字螺丝刀撬动卡扣间隙即可分离,相比全螺丝固定的方案能减少30%的装配时间,也方便后期设备维护时的拆解操作。壳体底部设置的两条纵向加强筋,高度为1.5mm,沿着壳体长度方向贯通布置,既可以提升壳体整体的抗弯折强度,避免长条形结构在存放或者运输过程中出现翘曲变形,也能作为装配时的导向筋,顺着设备框架的导向槽推入即可快速对位,提升装配效率。
从安装边界来看,壳体整体长度为128mm,宽度为32mm,最大高度为18mm,所有外凸结构的尺寸都控制在这个边界范围内,安装时只需要在设备框架上预留对应尺寸的型腔空间即可完成装配,不需要额外预留避让空间,能有效压缩设备的整体体积。壳体表面的所有棱角都做了R0.5的圆角处理,既可以避免注塑过程中出现应力集中导致的开裂问题,也能防止装配操作人员被尖锐棱角划伤,符合电子设备结构的安全设计要求。在设计过程中,所有的拔模斜度都统一设置为1.5度,壳体外观面做细晒纹处理,既可以掩盖注塑过程中产生的轻微流痕、结合线等外观缺陷,也能提升手持装配时的摩擦力,避免打滑掉落。内部安装位的尺寸公差都控制在±0.1mm范围内,保证电路板、接口等配件装配时的配合精度,不会出现装不上或者间隙过大晃动的问题。
