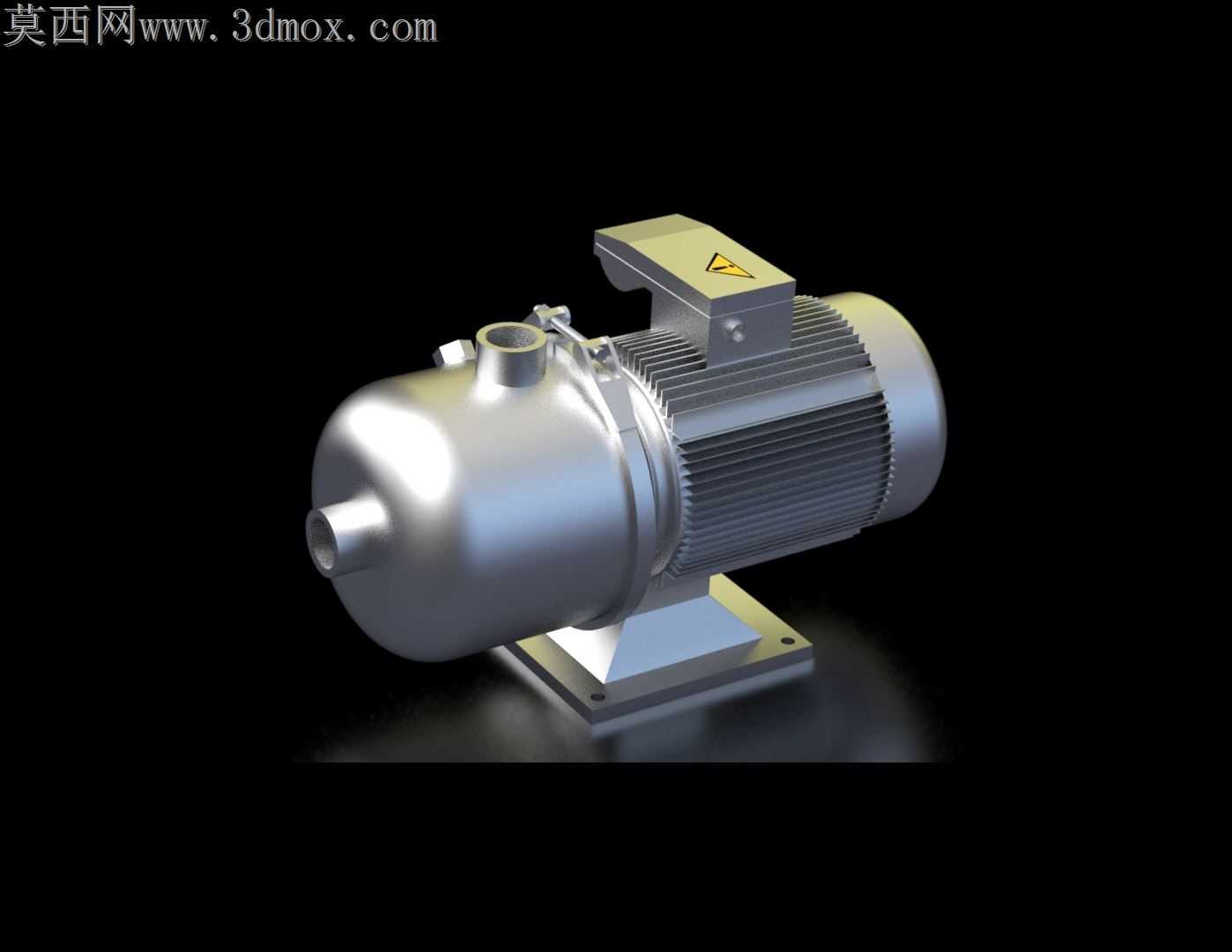

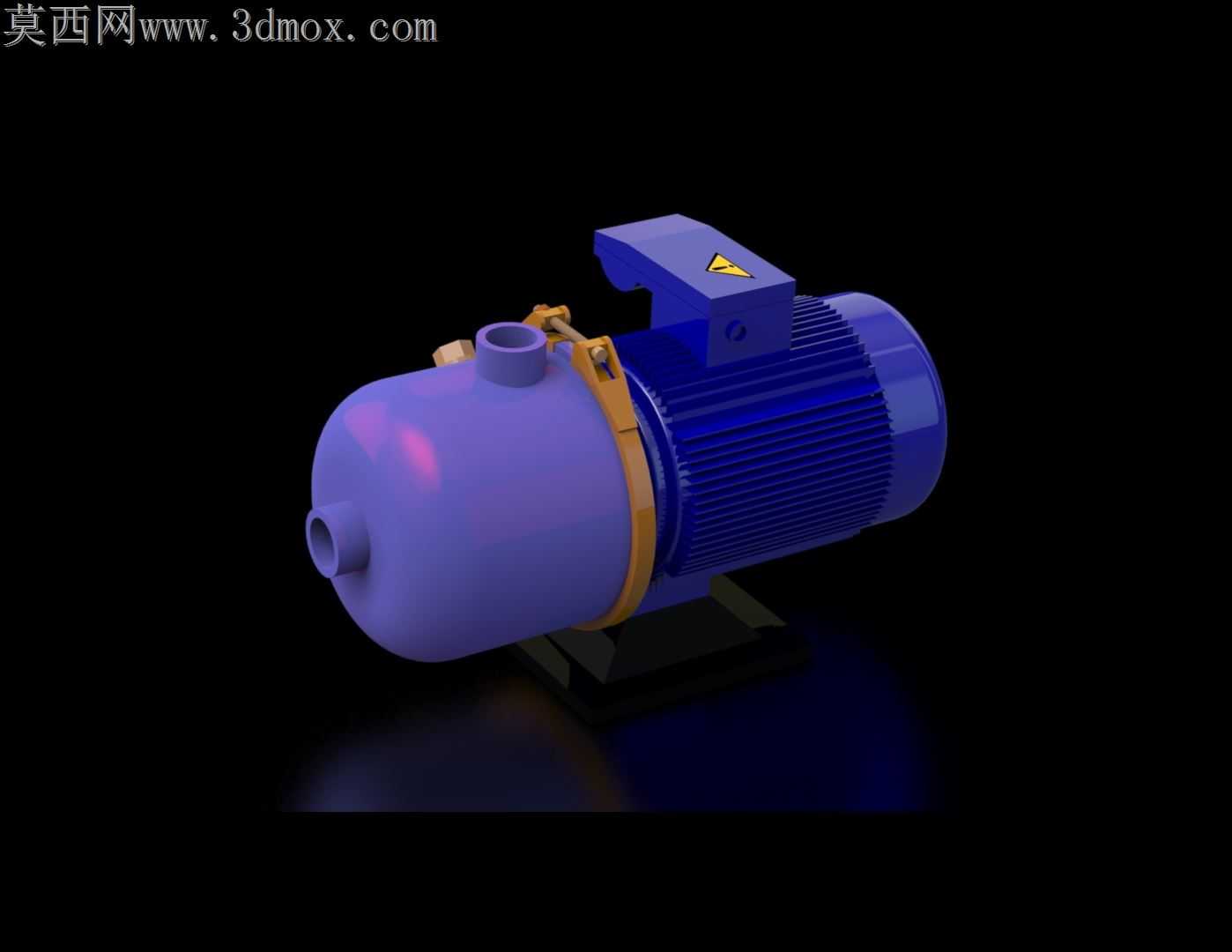

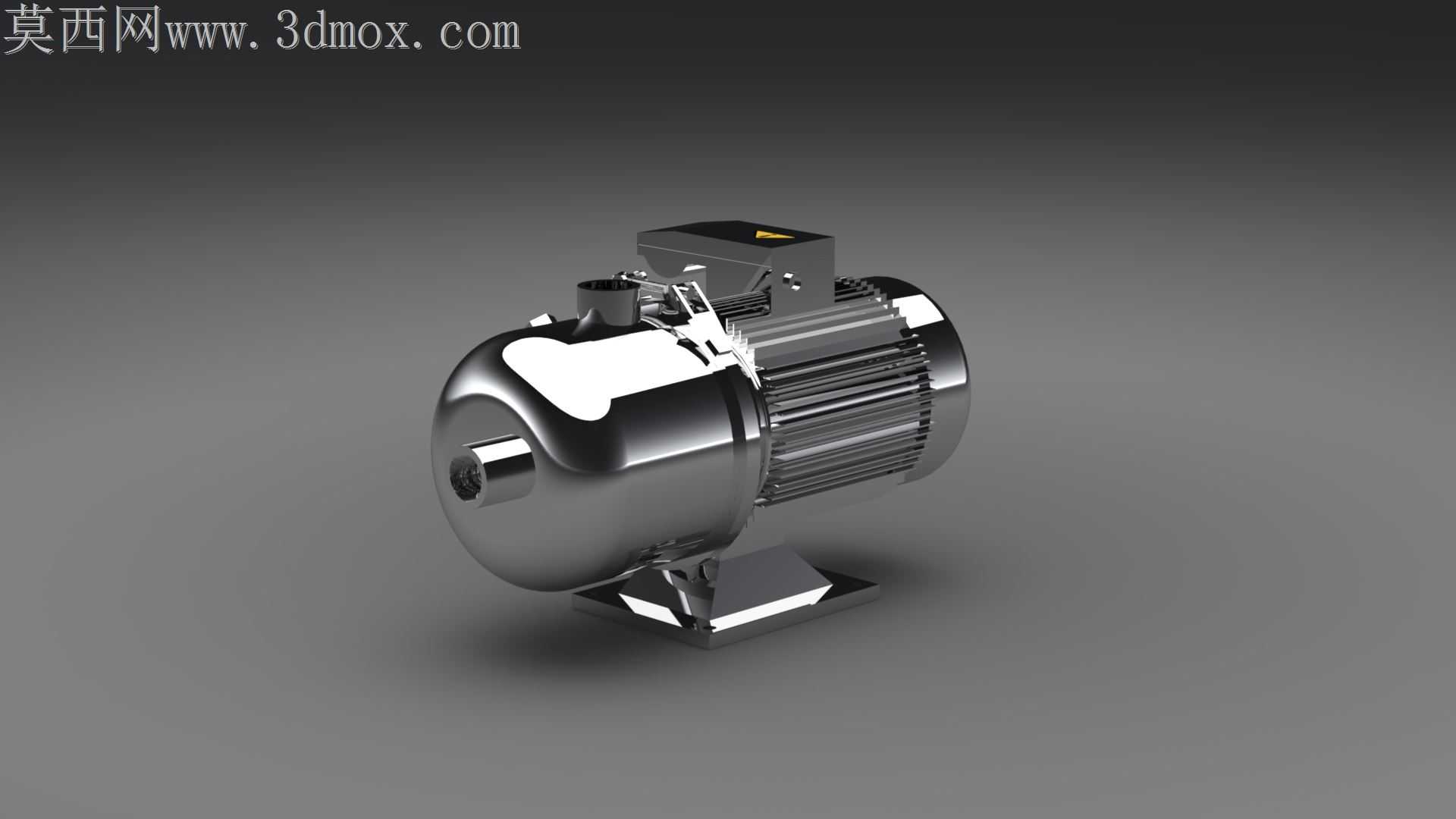

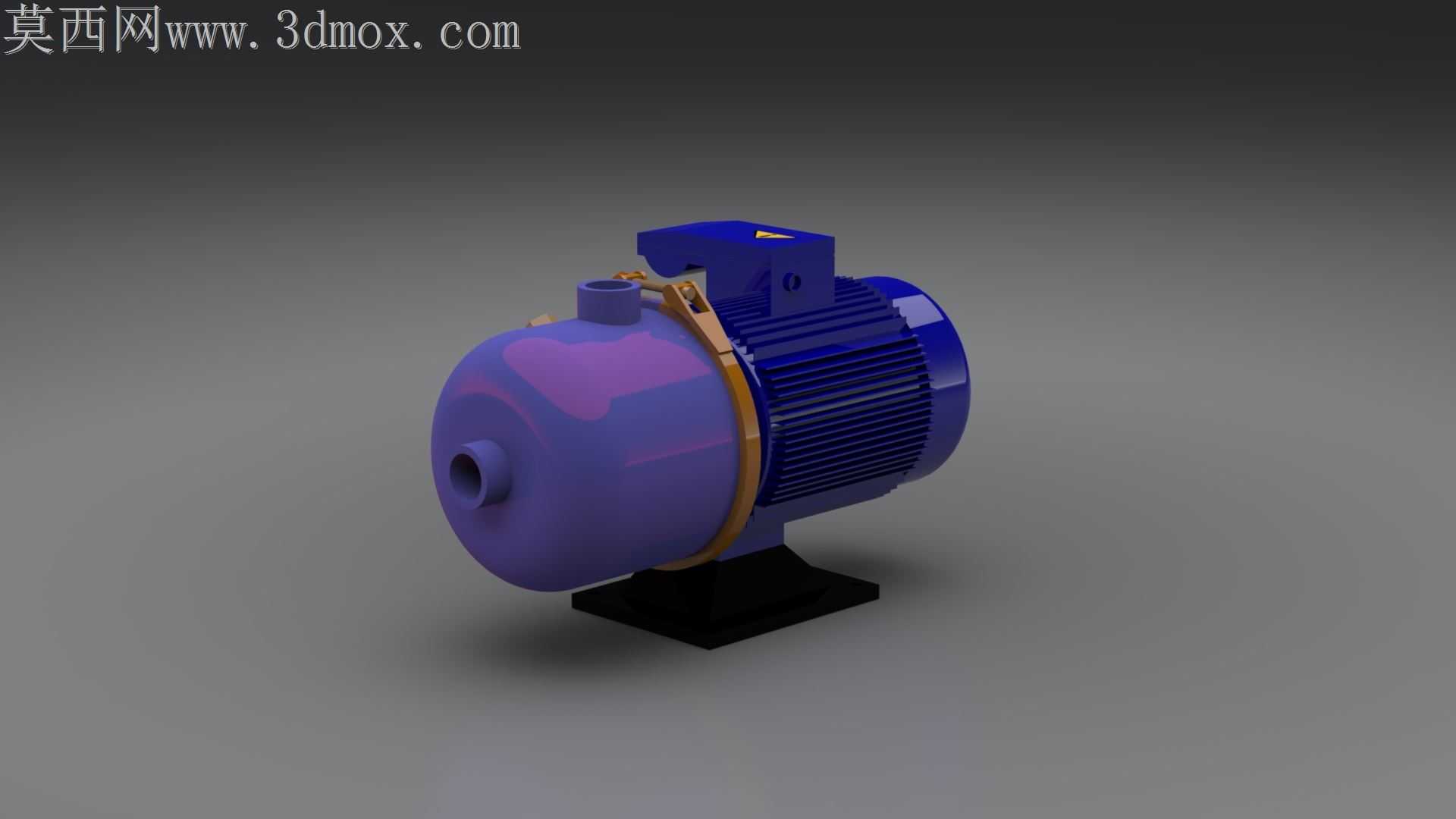

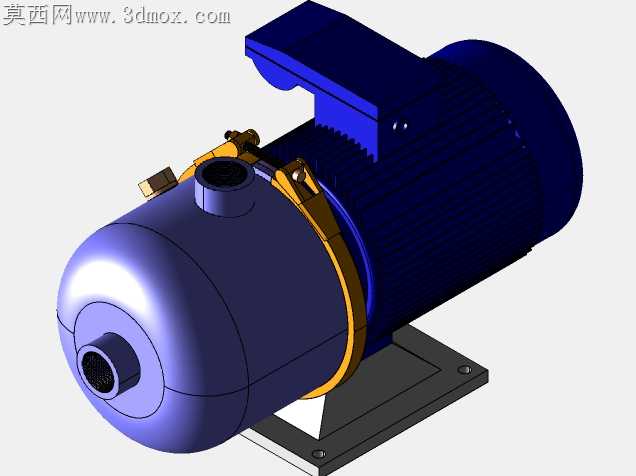

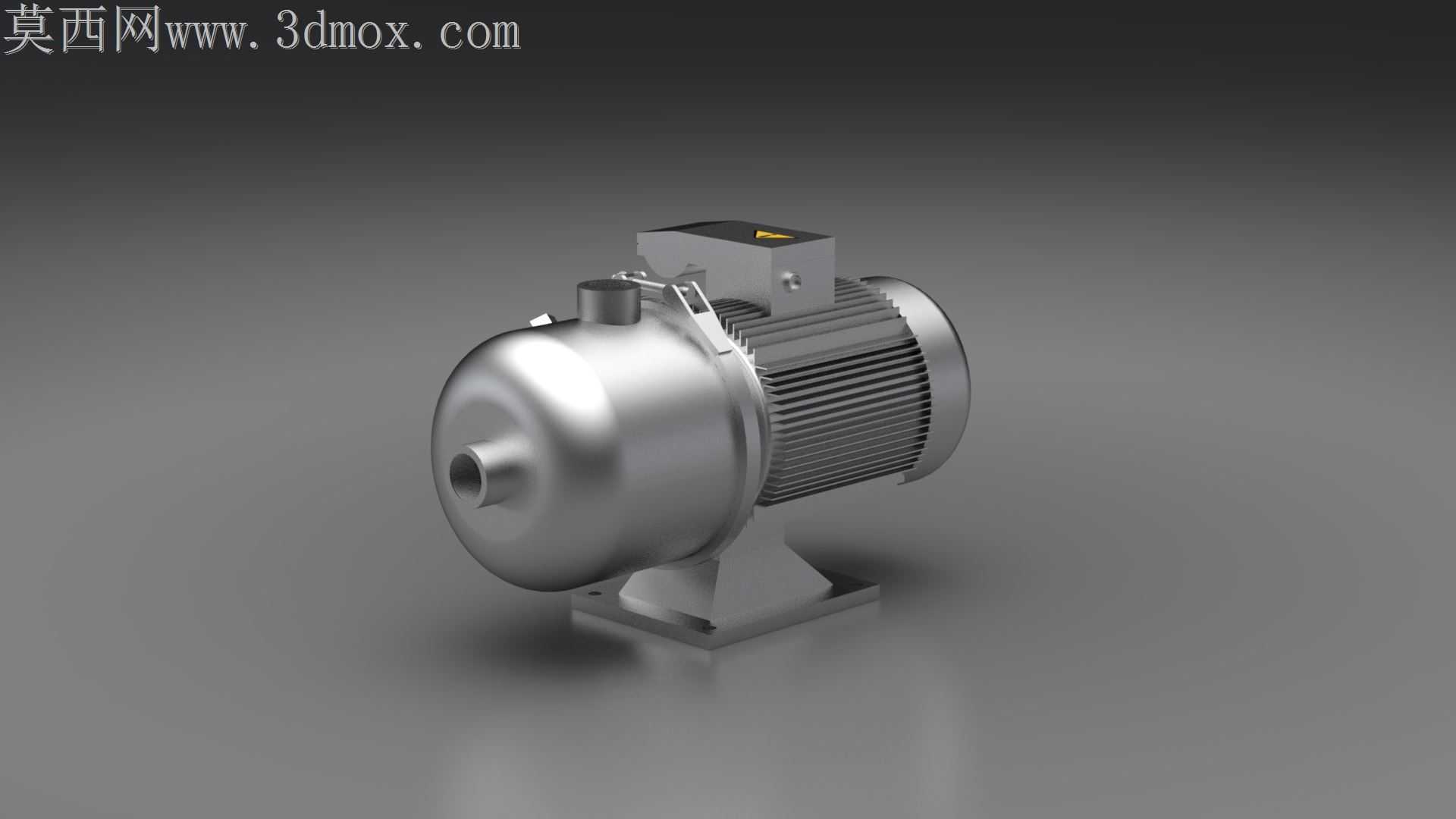

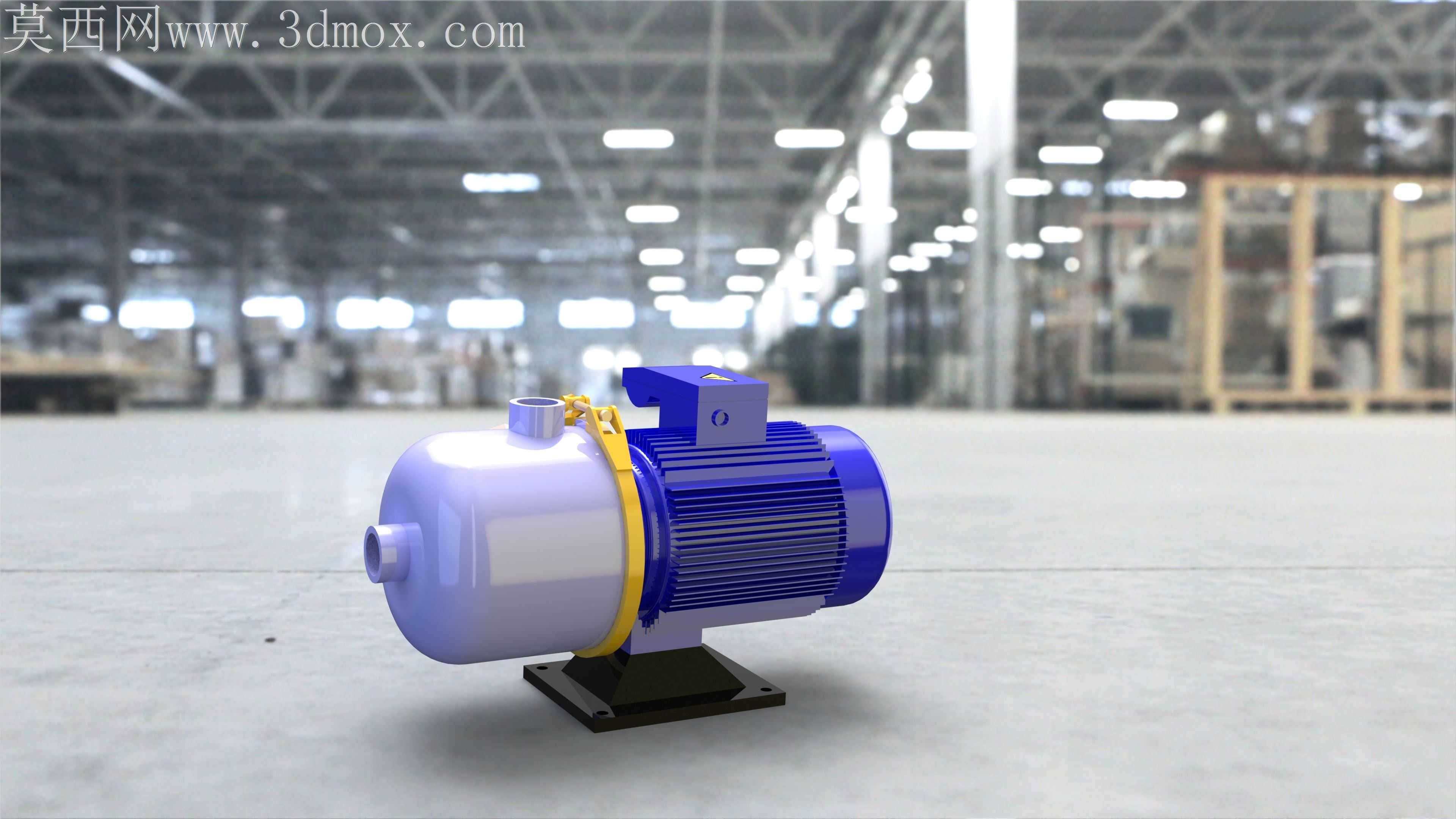

卧式离心泵与驱动电机集成结构设计

民用供水场景里常见的机泵同轴度偏差问题，往往来自泵腔与电机端盖的连接止口公差把控不严，运行数百小时后就会出现密封件偏磨、轴承异响的故障，这套卧式增压泵的结构设计，从加工适配的角度把这类隐患提前消解在三维结构的细节里。泵腔的进水口采用外锥面过渡的直连接口，没有多余的法兰凸缘，加工时只需一次装夹就能完成管口外圆、内腔流道的车削工序，避免二次装夹带来的同轴度误差，流道内壁的曲面顺着叶轮旋转方向做了顺滑过渡，没有直角拐点，能减少流体在腔体内的紊流损耗，也能避免长期运行后杂质在拐角处沉积堵塞。连接泵体和电机的拉紧箍带采用快拆式结构，箍带与泵体、电机外壳的贴合面做了0.2mm的预压余量，加工时贴合面的粗糙度控制在Ra1.6以内，既能保证箍带锁紧后不会出现径向滑移，又不会因为过盈量太大导致装配时需要强行敲击损伤外壳漆面。电机端的散热筋没有采用常规的等厚直筋设计，而是顺着电机外壳的弧度做了变厚度处理，靠近接线盒位置的筋条厚度减薄0.3mm，给接线端子的走线留出足够安全间隙，同时散热筋的高度从电机前端到后端逐渐递增，能引导冷却风顺着筋条流向尾部的风罩，提升连续运行时的散热效率。泵体底部的安装底座采用一体铸造成型的结构，底座上的四个安装孔做了长圆孔设计，安装时可以根据现场基础的螺栓孔位偏差做±5mm的位置调整，不需要额外扩孔改动基础，底座与泵体、电机的连接面做了铣平处理，平面度公差控制在0.05mm以内，能避免装配时出现底座悬空导致的运行振动。泵腔顶部的排气螺孔位置特意避开了电机接线盒的正上方，日常维护拧开螺孔排气时，溢出的残留水不会顺着外壳流到接线端子处引发短路风险，螺孔的密封面采用锥面密封结构，不需要额外加装密封垫片就能保证静压下无渗漏，减少了备件更换的维护成本。叶轮与电机轴的连接采用平键加锁紧螺母的结构，键槽的位置做了对称度公差约束，装配时叶轮不会出现偏摆，锁紧螺母的止动垫片卡槽刚好卡在电机轴的扁位上，运行过程中螺母不会因为轴的正反转出现松动。泵体前端的进水口处预留了压力检测接口的凸台，后期用户需要加装压力传感器控制泵的启停时，不需要额外在泵体上打孔焊接，直接在预留凸台上攻丝就能安装，避免现场打孔破坏泵腔的防腐层。
