格兰富集成式供水增压泵站结构设计

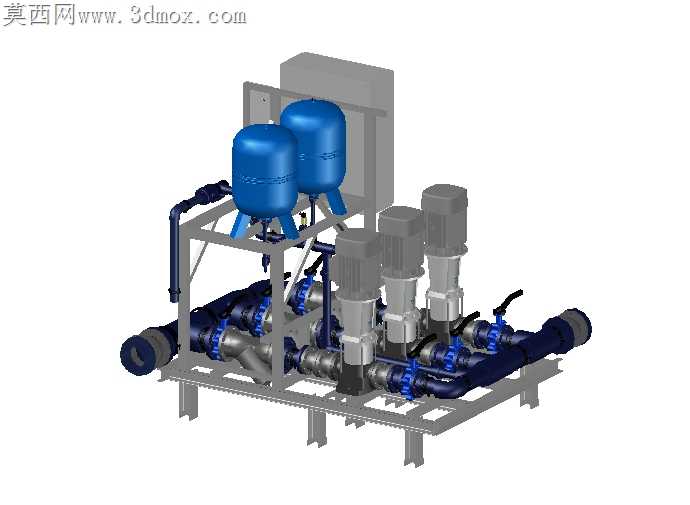

现场供水泵站落地常遇到管路共振偏移、泵组同轴度偏差、稳压罐支撑受力不均的问题，这套集成式增压泵站的结构设计从根源上规避了这类现场装配隐患。机架采用型钢拼焊框架，底部预留的支腿高度完全匹配现场混凝土基础的预埋螺栓间距，省去现场二次切割调整的工序，框架横梁的开孔位置提前对应泵组地脚的安装公差范围，每处安装孔都留了0.8mm的调整余量，既能抵消焊接变形带来的位置偏差，又能保证泵组长时间运行不会出现地脚松动。

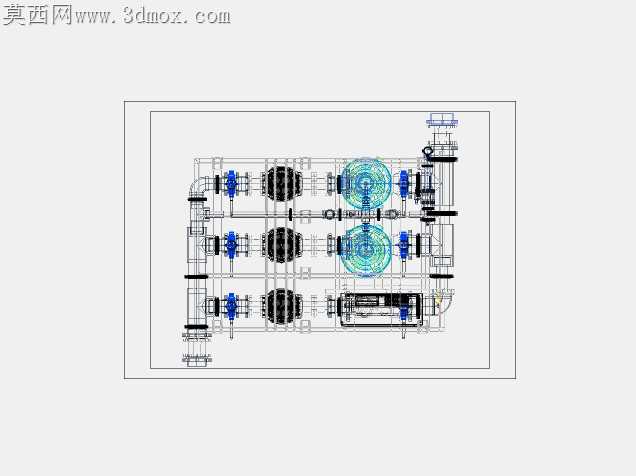

管路排布上刻意将进水干管设置在机架下层，出水干管沿机架侧梁走管，蓝色的手动球阀全部布置在操作侧的可视范围内，日常巡检时不用探身到机架内侧就能操作阀门开关，每台立式增压泵的进出口都加装了软接短节，软接的压缩量提前在装配时预留了3mm的预压量，避免泵组运行振动传递到管路引发焊缝开裂。两台蓝色稳压罐采用侧装支架固定在机架上层，支架的折弯角度经过受力校核，罐体重心完全落在框架立柱的正上方，不会出现偏载导致的机架变形，罐体底部的排污阀特意留了足够的操作空间，后期维护不用拆解周边管路就能完成排污操作。

电控柜固定在机架的最外侧，柜体与泵组之间预留了走线槽的安装空间，强电线路与传感器信号线分开走不同的槽道，避免泵组运行的电磁干扰影响压力传感器的信号传输。泵组之间的间距经过反复调整，既保证了单台泵拆解维修时不用挪动相邻设备，又尽可能压缩了整体机架的占地面积，适配老旧小区泵房改造时狭小的空间安装需求。管路上的法兰连接面全部采用凸面密封结构，配对法兰的平行度公差控制在0.2mm以内，装配时不用反复加垫片调整就能保证密封无渗漏，所有外露的管路支架都做了圆角处理，避免安装维护时划伤操作人员。

这套集成泵站在装配逻辑上完全采用模块化预装思路，所有部件在工厂内就能完成整体装配与试压测试，运到现场只需要对接进出水口与电源就能投入使用，省去现场散件拼装的大量调试时间，也避免了现场施工人员水平参差不齐导致的装配质量问题。稳压罐与泵组之间的连接管路特意做了等径处理，减少水流变径带来的压力损失，泵组出口的止回阀安装方向与水流方向完全对齐，阀瓣的开启行程不会受到周边管路的干涉，保证停泵时能快速闭合防止水锤冲击。
