饱和蒸汽管路减压集成装置结构设计

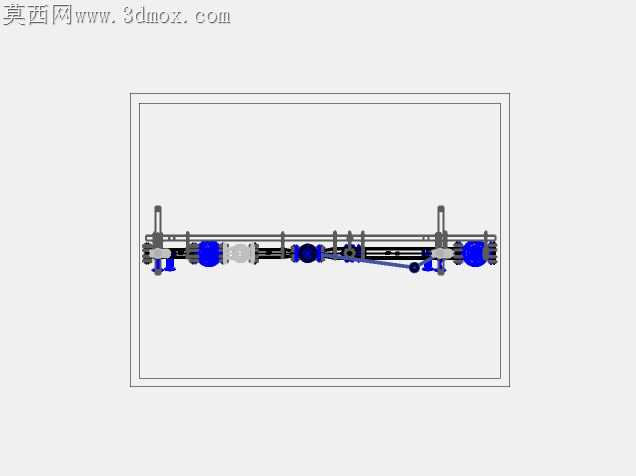

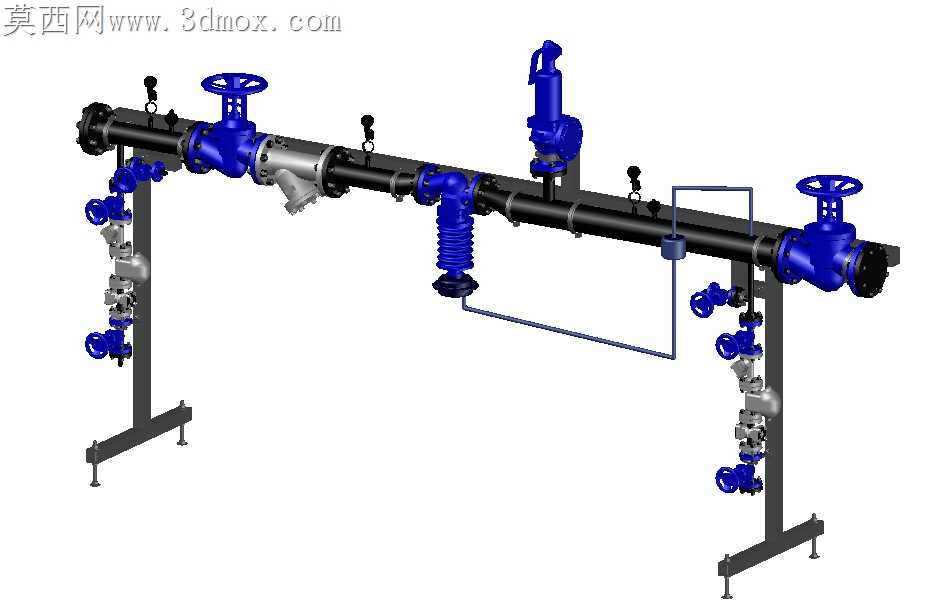

现场蒸汽管路减压站最容易出问题的位置，从来不是核心调压阀本身，而是支管引出位置的焊缝撕裂、支架承重偏移带来的密封面偏磨，还有旁通管路与主管路不同心引发的湍流冲蚀。这套集成装置在管路排布上特意把高压侧截止阀、安全阀入口、压力表取压口的接口做了同轴度公差约束，主管路采用分段法兰拼接而非整根无缝管直接焊接，就是为了规避现场安装时因为土建基础偏差带来的强制组对应力——很多现场投用三个月就出现法兰泄漏，本质就是安装时硬掰管路对齐螺栓孔，密封垫长期受剪切应力提前失效。

旁通支路的小口径阀门没有直接焊接在主管壁上，而是采用了加厚引出短管加加强筋的结构，避免小管路长期受蒸汽温变产生的热胀冷缩拉扯，在主管焊缝位置形成疲劳裂纹。底部的支撑支架没有做成与管路硬焊接的固定结构，而是预留了轴向滑动的间隙，支架地脚采用可调式支撑脚，适配现场安装地面的不平整，同时能抵消管路通蒸汽升温后的轴向伸长量，不会把热应力传递到两端的连接设备上。

安全阀出口的引流管特意做了向下倾斜的角度，避免安全阀起跳后冷凝水残存在阀瓣密封面位置，冬季冻住阀瓣导致超压时无法正常起跳。调压阀前后的取压口没有布置在阀门正下方，而是偏移了45度角，避开管路底部冷凝水聚集区，保证压力检测取到的是饱和蒸汽而非带水的两相介质，避免压力检测失准导致调压阀误动作。

主管路的疏水支路没有直接接在管路最低点，而是加了一段扩容的冷凝水收集短节，避免高速流动的蒸汽直接带水冲蚀疏水阀阀芯，延长疏水阀的使用寿命。各个法兰连接位置的螺栓孔都做了跨中布置，避免螺栓正好落在管路应力集中的轴线位置，同时给后期拆装留出扳手操作空间，不用拆旁边的支管就能完成法兰螺栓的松紧作业。

这套结构没有追求过于紧凑的排布，反而给每个操作阀门的手轮都留出了足够的操作空间，现场操作人员不用探身或者借助加长杆就能完成阀门开关，避免操作空间不足导致阀门开关不到位，或者操作时被高温管路烫伤。所有外露的阀杆位置都预留了后期加装保温层的空间，不会出现保温层包住阀杆导致无法判断阀门开关状态的问题。
