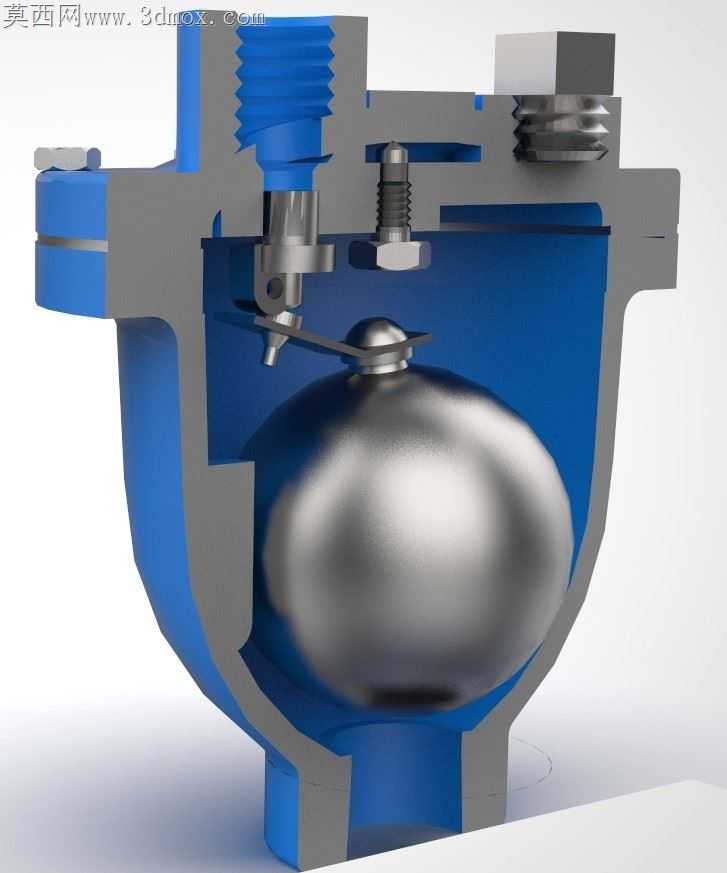

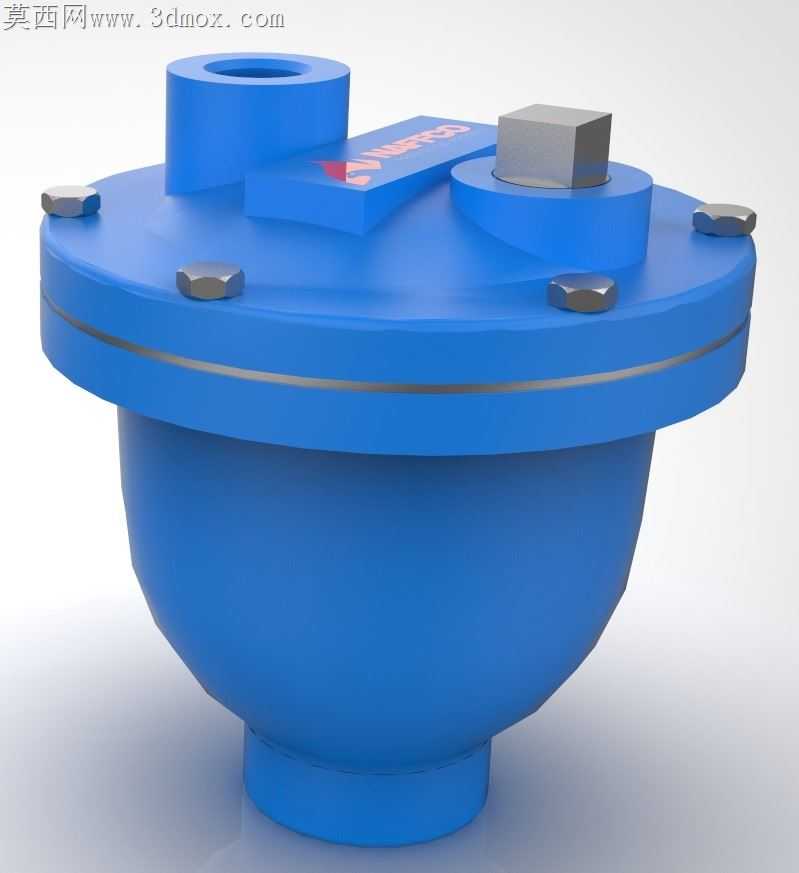

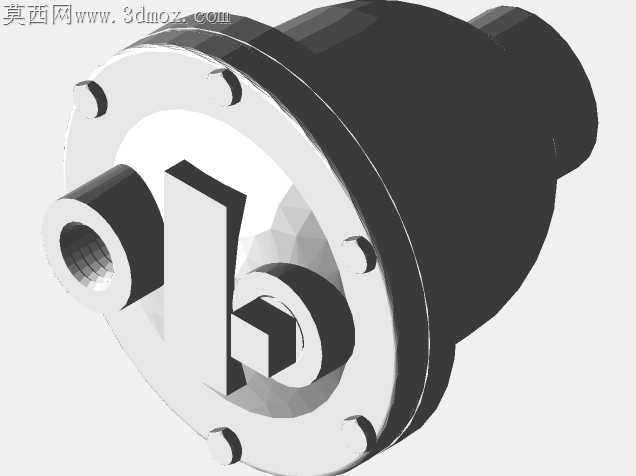

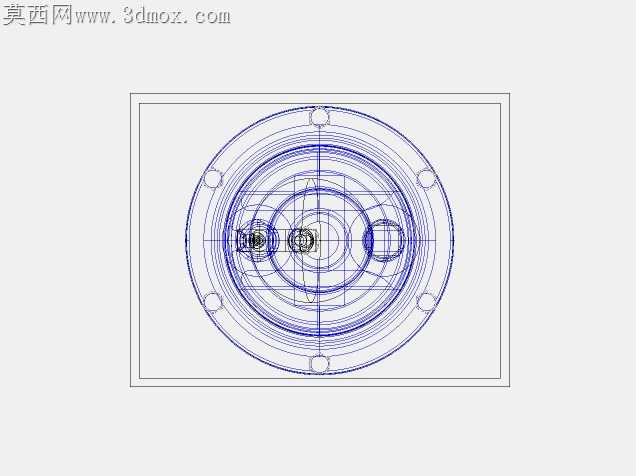

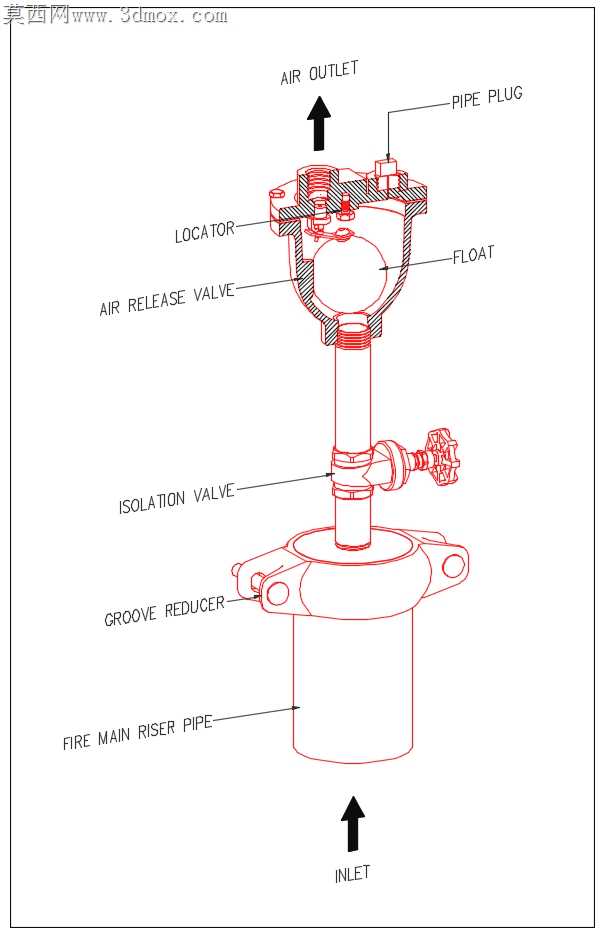

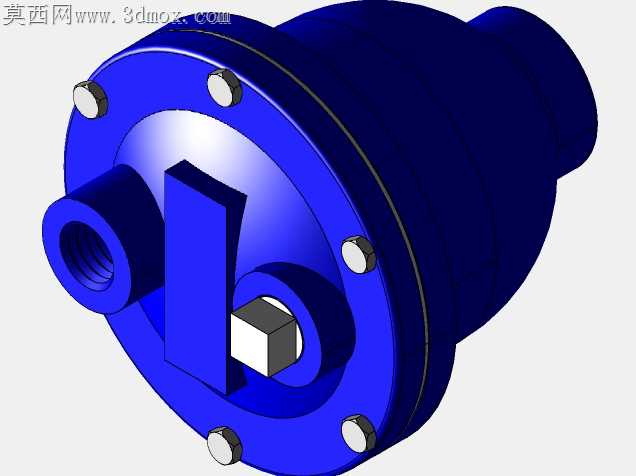

浮球式管道自动放气阀内部构造展示

闭式循环水系统高点积气是困扰运维多年的顽疾，气穴挤占流道会直接拉低换热效率，严重时还会诱发水锤砸坏管路焊缝与阀件密封面，这款浮球式放气阀的结构设计，恰恰是围绕现场排气可靠性做的全链路适配。浮球采用薄壁冲压不锈钢成型，壁厚控制在0.8mm区间，既保证足够浮力克服杠杆机构的静摩擦阻力，又不会因球壁过厚增加整体重量，导致低液位时无法及时触发密封动作。球体外表面做了镜面抛光处理，减少水垢附着的同时，也能避免长期浸泡后出现表面锈蚀卡涩的问题。杠杆与浮球的连接点没有采用常规的刚性销轴锁死结构，而是预留了0.3mm的径向活动间隙，允许浮球在液位波动时存在微小的角度自适应调整，避免因加工同轴度误差导致杠杆别劲，出现排气后无法复位漏水的隐患。阀座密封面采用嵌入式软质密封垫，密封面与杠杆端部的密封塞做了1.5°的锥度差配合，密封塞接触阀座时能形成环形线密封，比平面密封的比压高出40%左右，哪怕密封面沾附少量管路里的细小焊渣、麻丝杂质，也能保证密封不渗漏。阀体上下腔的连接法兰止口做了0.2mm的过盈配合定位，装配时不需要反复调整同轴度，法兰螺栓对角预紧时不会出现密封垫片压偏的问题，能有效降低现场装配的返工率。顶部的排气嘴采用细牙螺纹连接，螺纹副上预留了密封填料槽，现场安装时不用额外缠绕过多生料带，避免生料带碎屑挤入阀腔卡涩杠杆机构。阀体流道的转角处全部做了R5的圆弧过渡，没有直角死区，水中携带的细小杂质不会在阀腔底部沉积卡滞浮球，长期运行也不会出现浮球举升受阻的问题。杠杆转轴的支撑部位采用了自润滑的铜质衬套，不需要定期加注润滑脂，哪怕在供暖系统的高温水环境下长期运行，也不会出现转轴锈蚀卡涩的问题。这种结构没有采用复杂的电子传感元件，纯机械结构的可靠性更高，不需要外接电源就能自动完成排气、密封的循环动作，适配暖通空调、消防供水、工业循环水等多种管路场景，能在系统充水阶段快速排净管内积气，运行阶段压力波动时也能及时排出析出的溶解气体，避免气阻影响管路输送效率。
