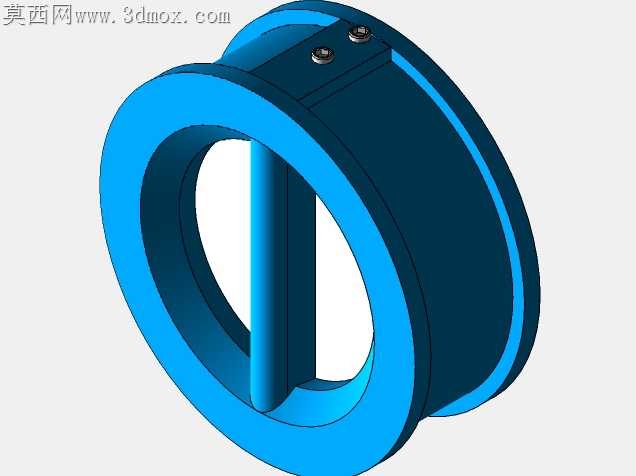

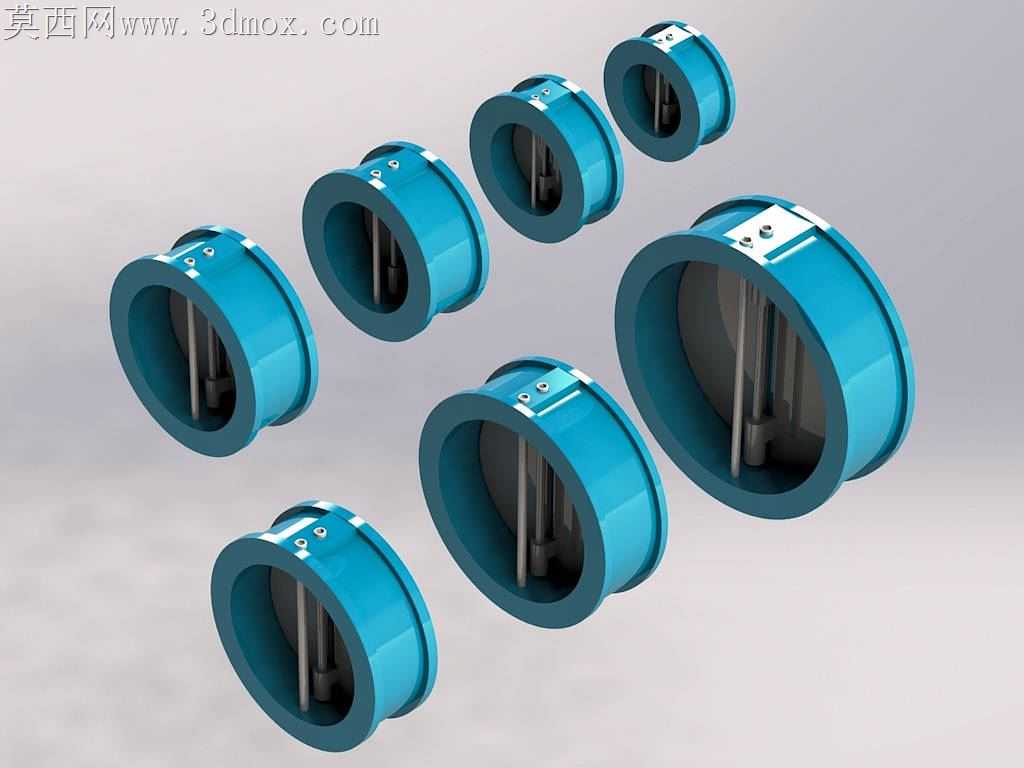

对夹式蝶形止回阀多规格通径系列设计

管路现场安装对夹式止回阀时，最常碰到的矛盾是不同通径阀件与配对法兰的同轴度偏差，以及阀瓣启闭卡涩带来的密封失效问题，这组覆盖DN50到DN200通径的止回阀设计，全程围绕加工适配的核心逻辑做细节调整。小通径规格的阀壳壁厚没有照搬大通径的等比例缩放逻辑，DN50到DN80的阀壳外缘特意做了0.8mm的加厚凸台，避免车床精加工法兰密封面时，因为薄壁件装夹变形导致密封面平面度超差，毕竟小尺寸阀壳刚性弱，常规三爪卡盘装夹很容易压出椭圆变形，后续和法兰对接时哪怕只有0.1mm的缝隙，带压工况下都会出现渗漏。阀瓣的转轴孔没有采用统一的同轴通孔设计，DN150以上的大规格阀瓣，转轴孔做了分段式的台阶孔结构，靠近阀壳内壁的一侧预留了0.3mm的聚四氟乙烯衬套安装位，既避免金属转轴长期和铸铁阀壳直接摩擦产生锈屑卡滞阀瓣，也能抵消一部分管路热胀冷缩带来的轴向窜动，不会出现低温环境下转轴抱死、介质倒流时阀瓣无法及时闭合的问题。阀壳外表面的标识凸台没有做在正上方居中位置，特意偏移了15度角，避开配对法兰的螺栓安装位，现场安装时不用刻意调整阀件角度就能清晰看到通径和压力等级标识，也不会因为螺栓拧紧时的压应力磕坏标识凸台的漆面。不同通径的阀瓣开启角度统一控制在78度，没有追求全开状态下的最小流阻，刻意留了2度的余量，避免大流量工况下阀瓣完全贴住阀壳内壁，介质里的杂质卡进阀瓣和阀壳的缝隙里导致复位失效，这个角度下的流阻损失比全开状态仅高1.2%，但长期运行的卡涩故障率能下降近四成。密封胶圈的安装槽做了0.2mm的负公差设计，胶圈压入后不会因为介质长期冲刷出现松脱移位，槽底特意做了一圈0.1mm的排气细纹，压装胶圈时不会因为槽内积存空气导致胶圈鼓胀，装配时不用反复调整胶圈位置就能一次装平。对夹连接的螺栓过孔做了1mm的扩孔处理，适配现场管路法兰的孔位偏差，不用强行掰动管路对准螺栓孔，减少安装时的额外应力，避免长期应力集中导致阀壳出现微裂纹。
