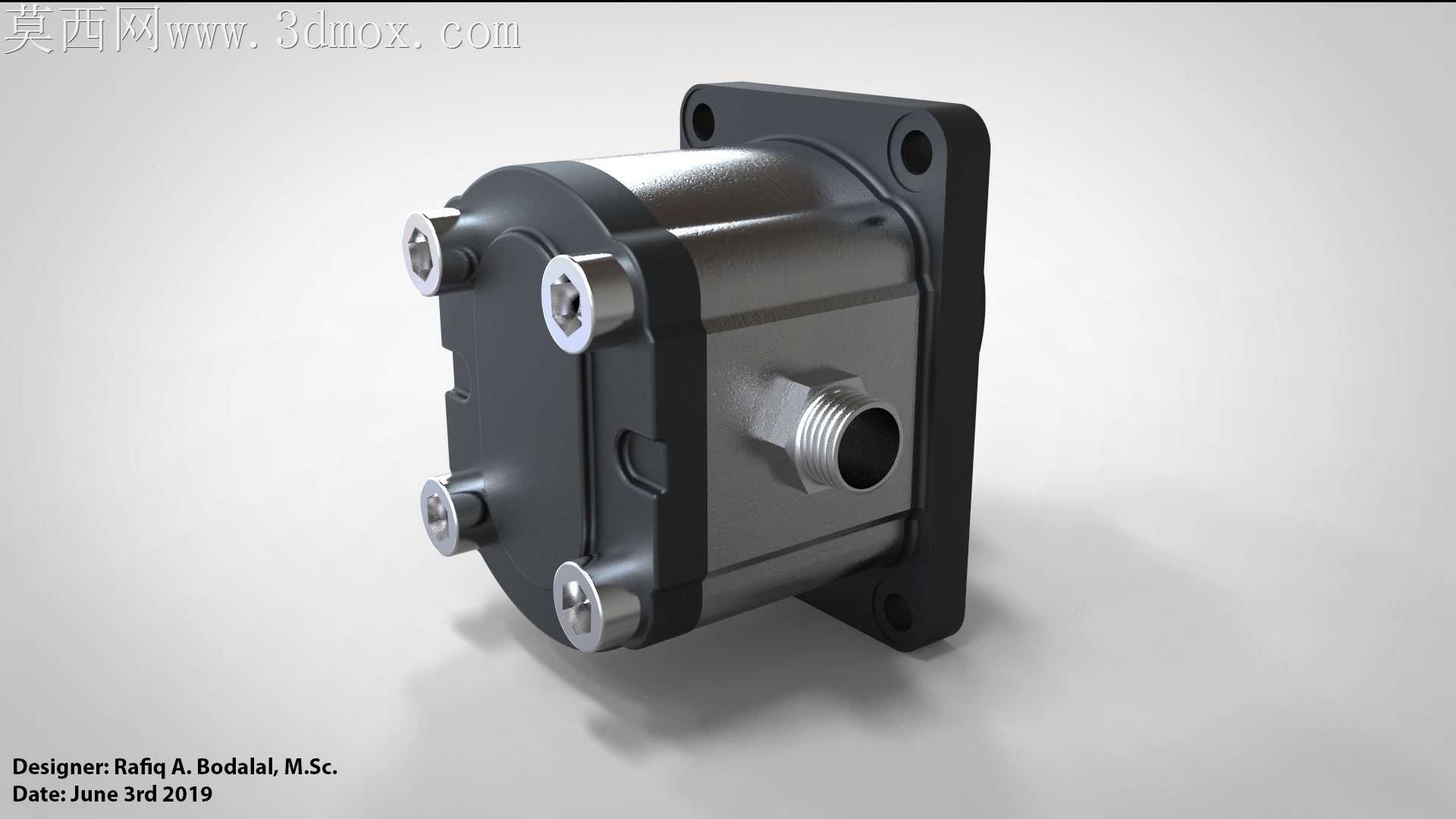

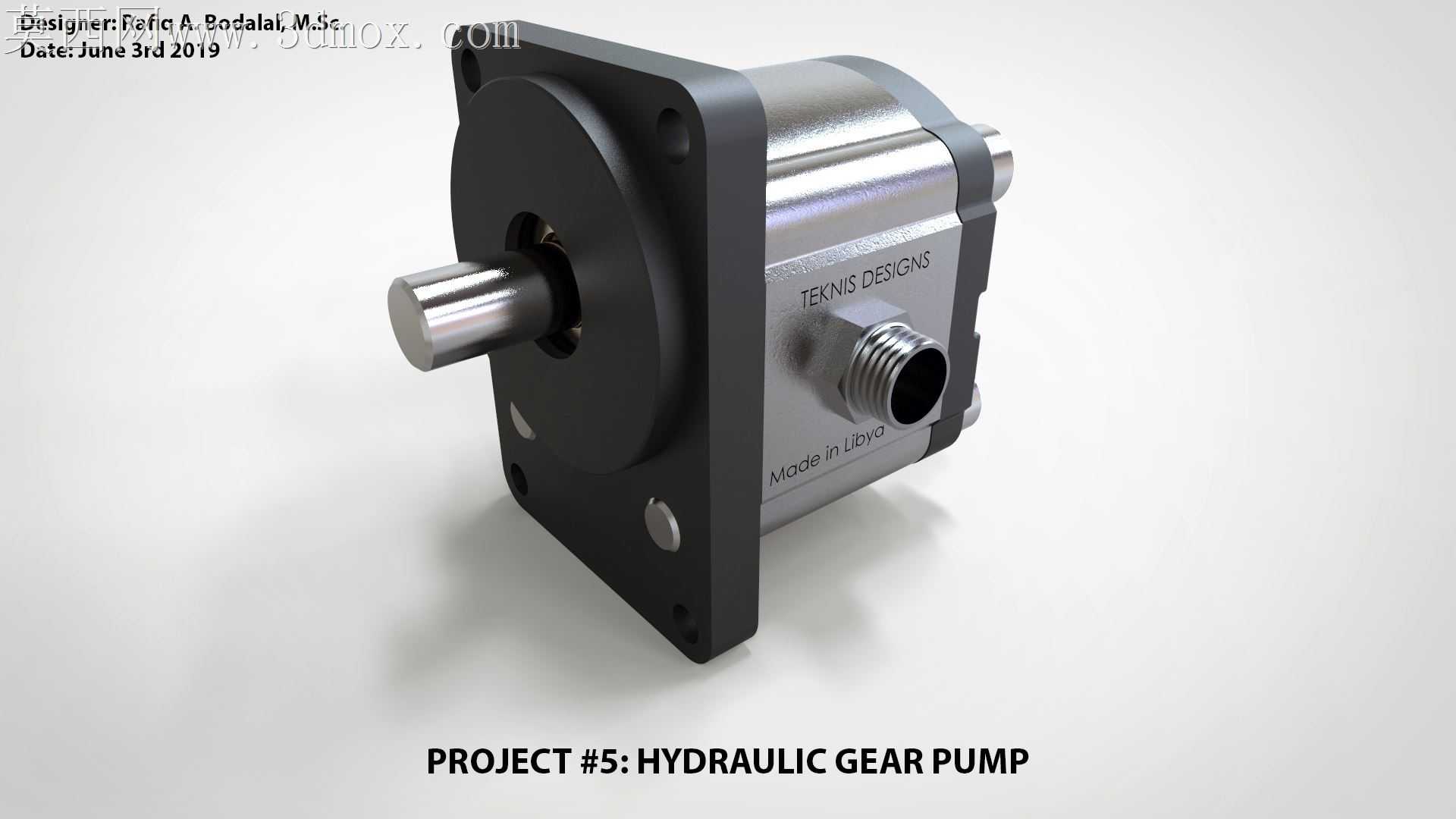

高压外啮合液压齿轮泵结构设计

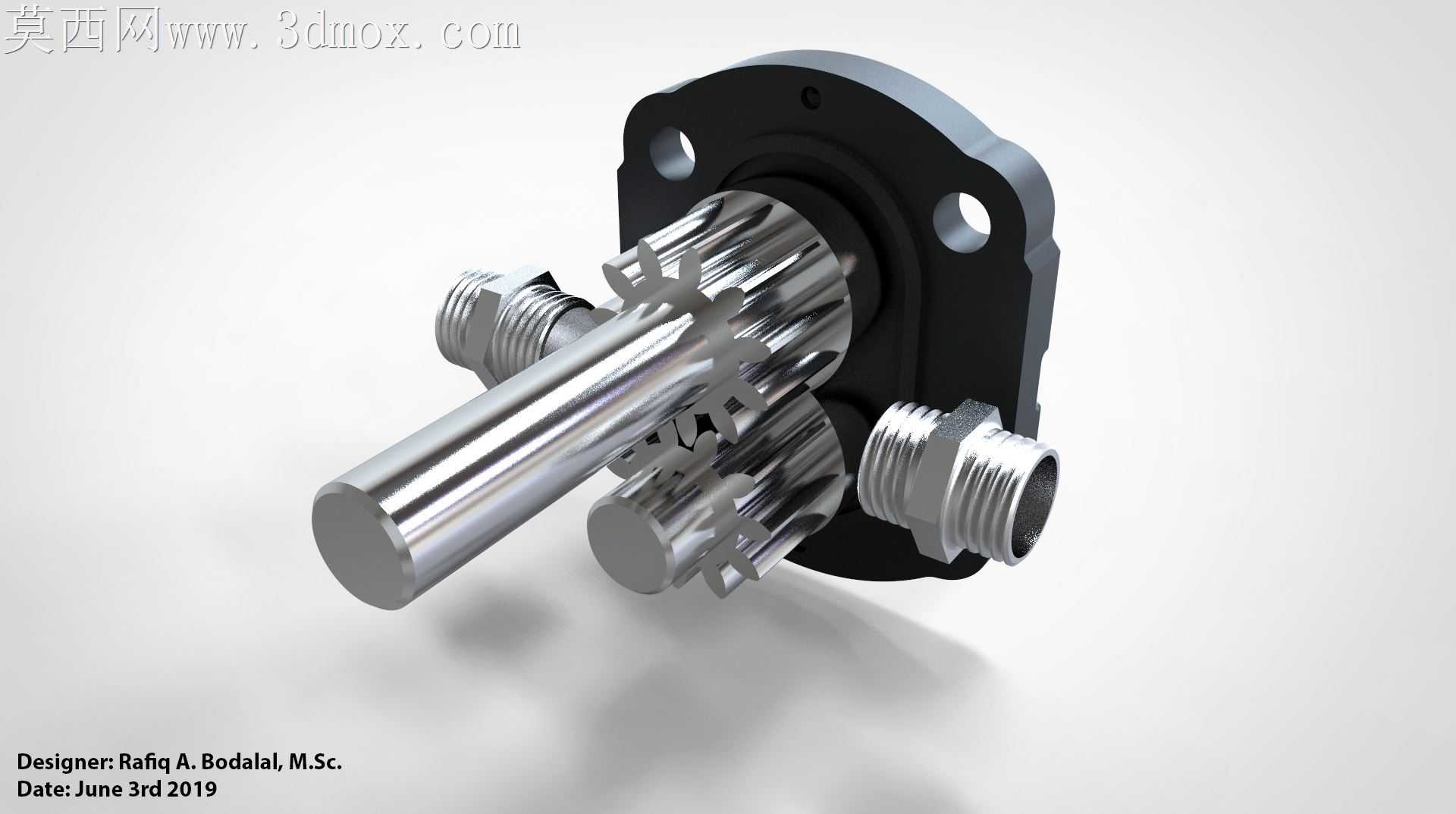

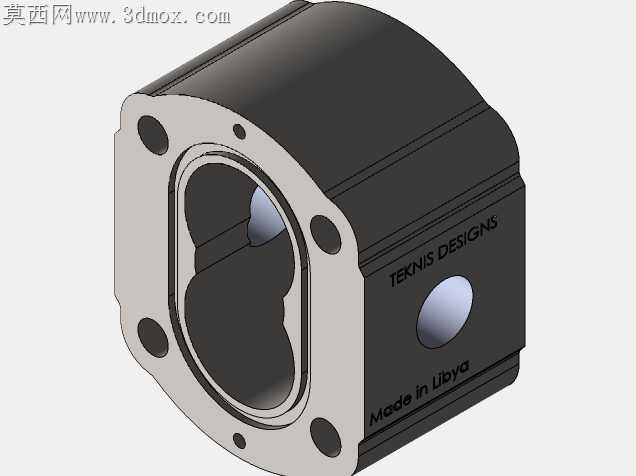

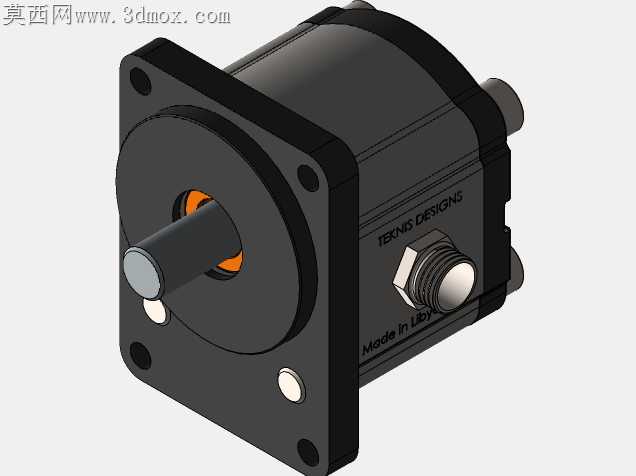

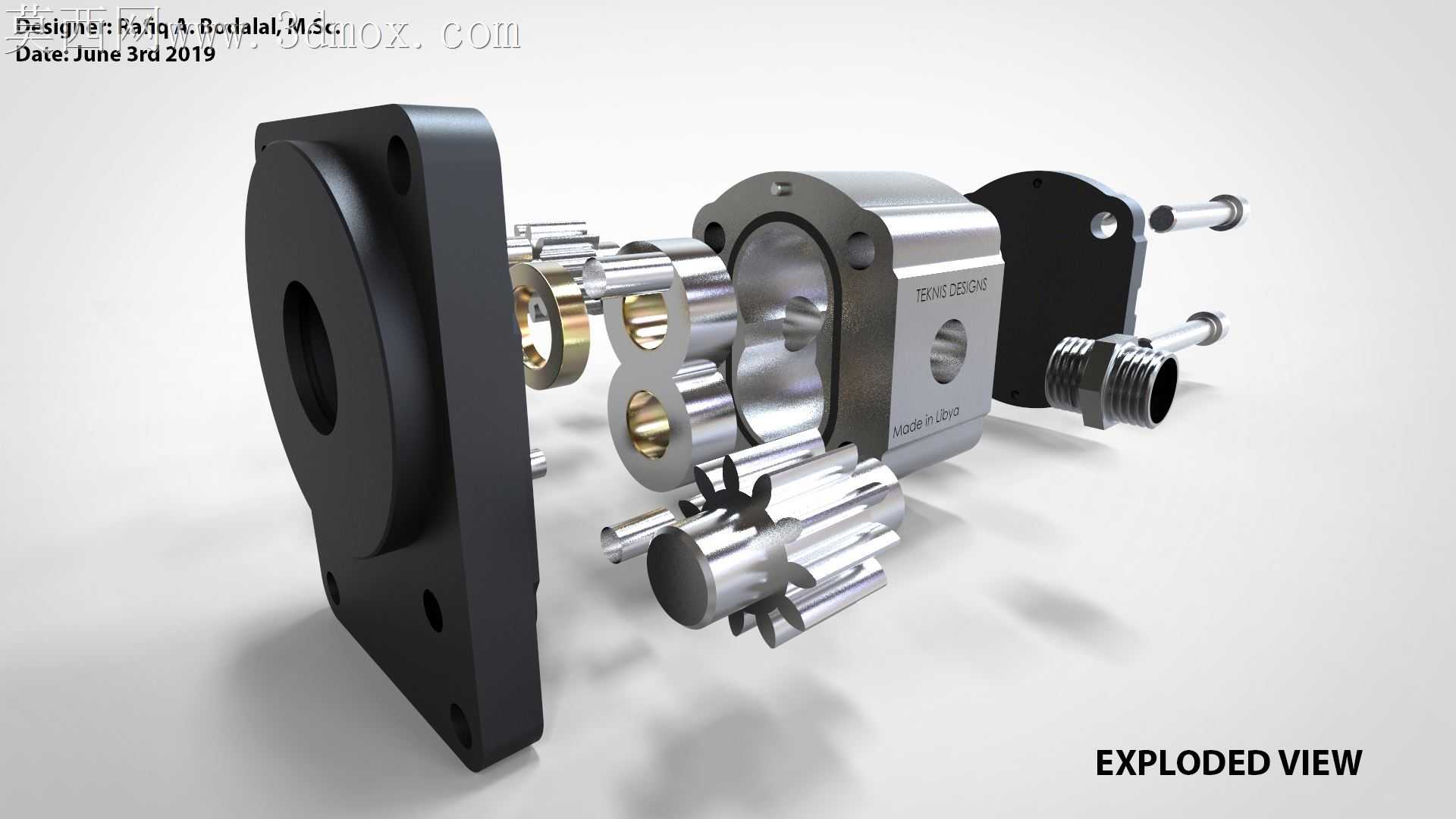

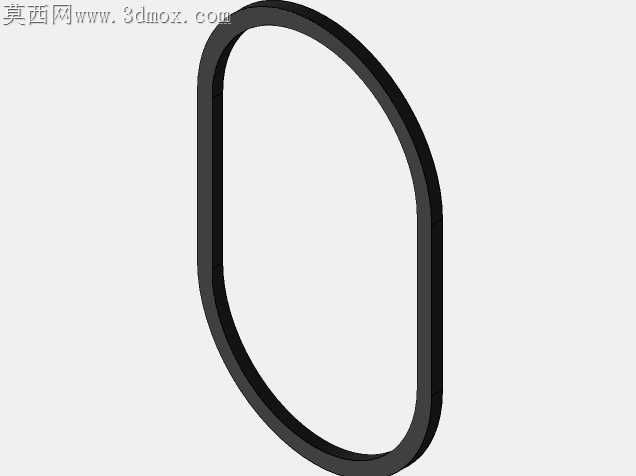

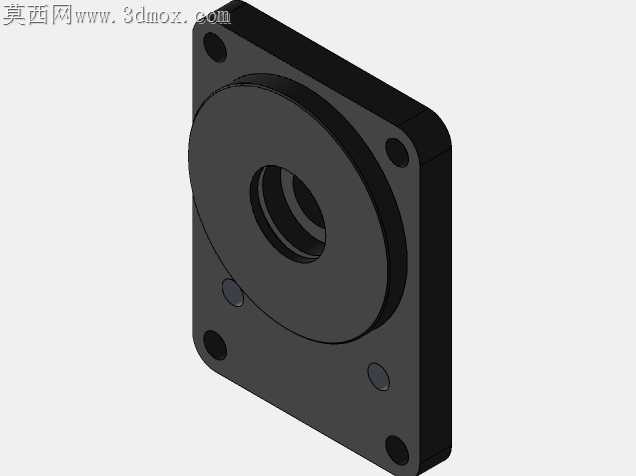

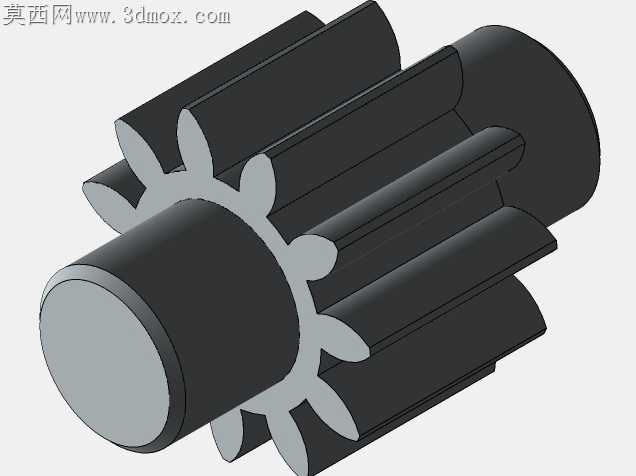

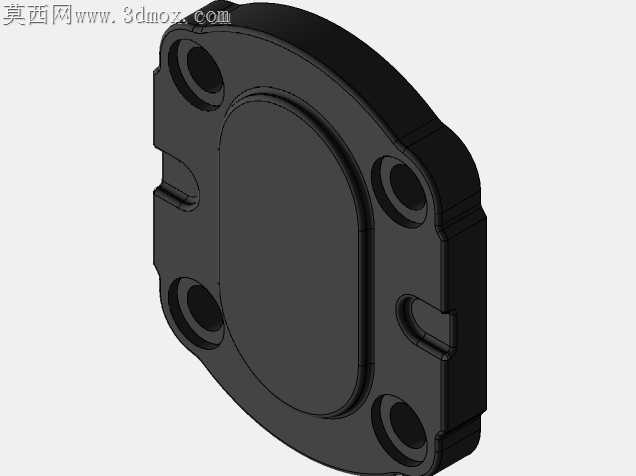

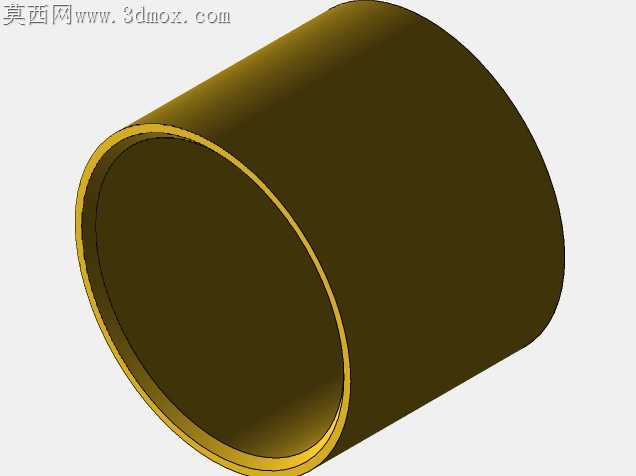

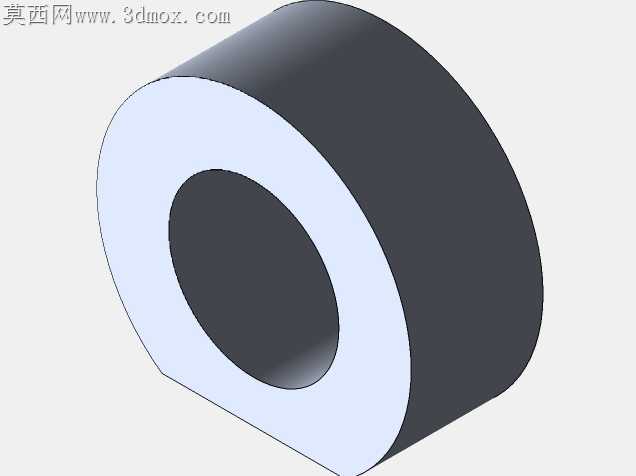

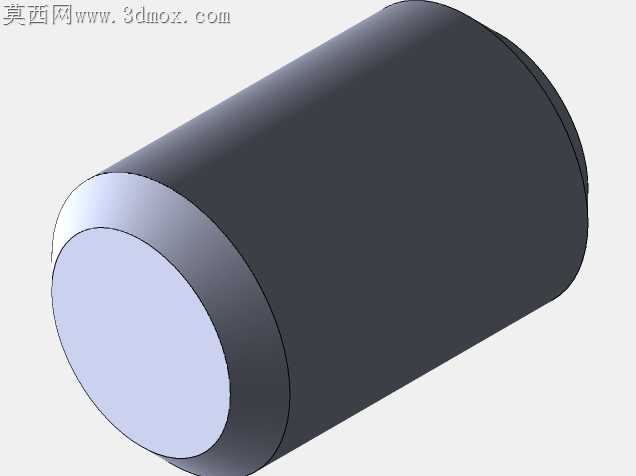

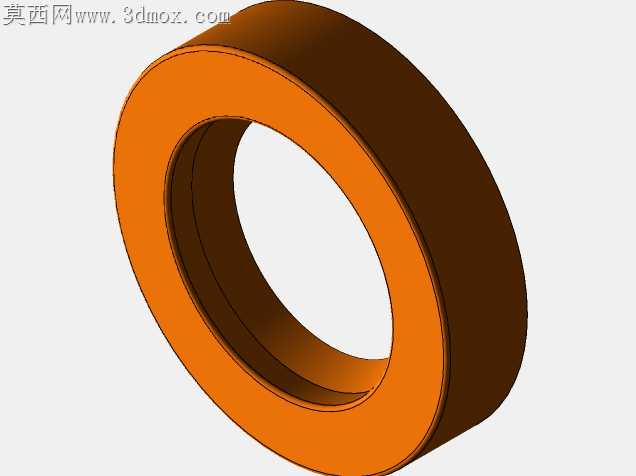

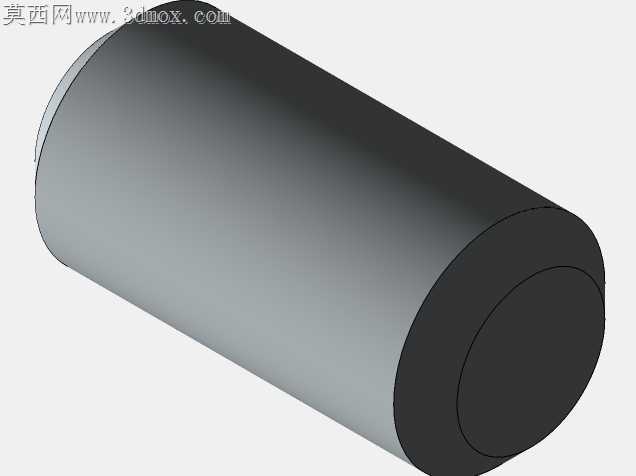

现场工况中液压齿轮泵最容易出现的失效点，集中在法兰安装面的密封渗漏、齿轮啮合侧的困油冲击、进出油口的螺纹连接应力集中这三处，这套模型在结构细节上针对这些加工与装配痛点做了针对性的细节处理。法兰安装端的止口做了0.02mm的公差带预留，四个安装沉孔的位置度公差控制在φ0.05mm以内，避免现场安装时因为止口过盈量过大撑裂泵体端盖，或是螺栓锁紧后壳体变形导致内部齿轮副卡滞。进出油口的管螺纹根部特意做了1.5mm的退刀槽结构，不会出现管接头拧入时螺纹牙型挤压变形导致的密封失效，螺纹孔周边做了局部加厚处理，能承受10.3到27.6兆帕区间的系统压力波动，不会因为高压脉冲出现孔口开裂的问题。内部齿轮副的齿顶与壳体内腔的间隙控制在0.03到0.05mm之间，既保证容积效率不会因为内泄过大下降，又能避免齿轮高速转动时齿顶刮蹭壳体内壁，端盖与齿轮端面的卸荷槽做了非对称设计，能有效消解齿轮啮合时的困油现象，降低运行时的振动与噪音，不会出现传统对称卸荷槽在高转速下的流量脉动过大问题。泵体的外壳做了圆弧过渡的曲面处理，没有尖锐的直角棱边，既避免加工时的应力集中，也能在装配时减少对操作人员的划伤风险，输出轴的轴伸端做了密封槽的台阶设计，适配双唇口油封的安装，能阻挡外界的粉尘杂质进入泵腔，也能防止内部液压油顺着轴向外渗漏。轴与齿轮的连接采用平键过盈配合，键槽的边角做了微小的倒角处理，装配时不会因为键棱刮削键槽侧壁产生金属碎屑进入液压系统，避免后续油路中的阀件卡滞。这套模型的结构细节完全贴合实际加工与装配的工艺要求，没有多余的装饰性结构，每一处倒角、公差预留、局部加厚都对应现场使用中真实出现过的失效问题，能直接作为液压系统动力单元选型、实训教学、结构优化参考的具象载体，拆解后能清晰看到内部齿轮啮合、密封、支撑的全部逻辑，不需要额外做结构简化就能用于装配干涉检查、工况受力仿真的基础模型使用。
