法兰连接手动截止式工业管路控制阀

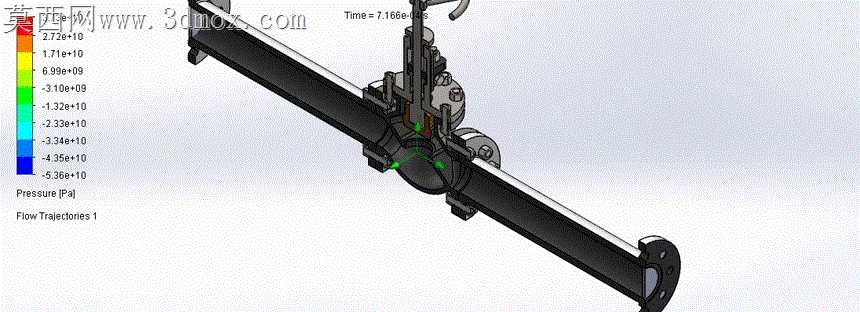

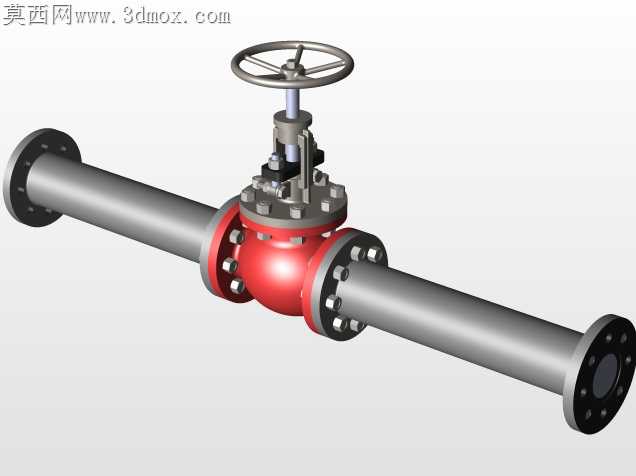

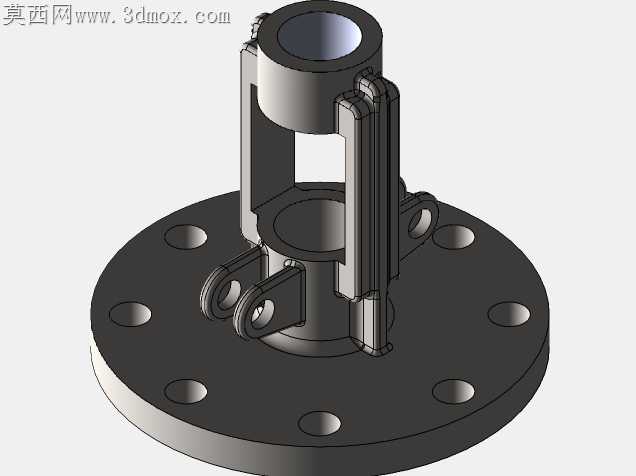

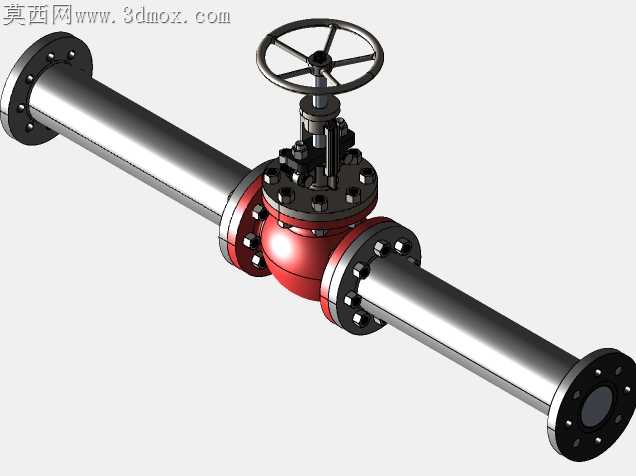

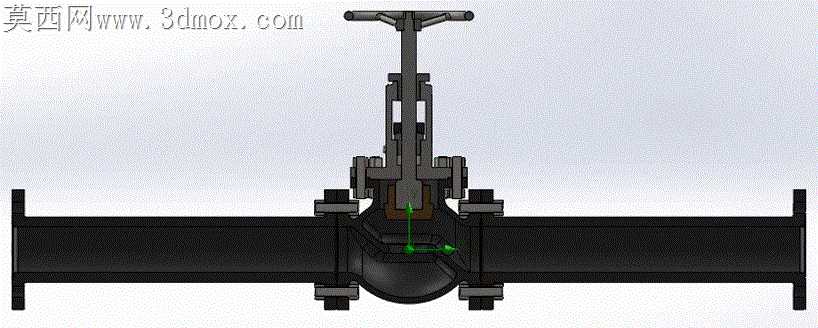

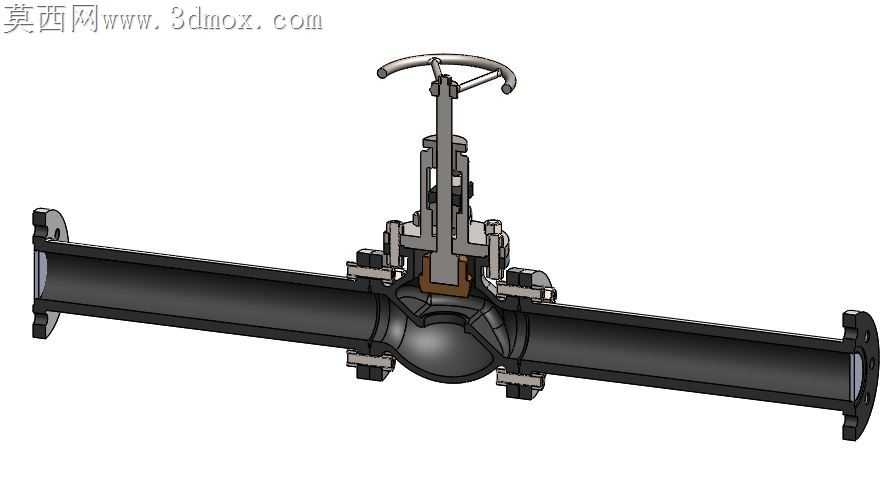

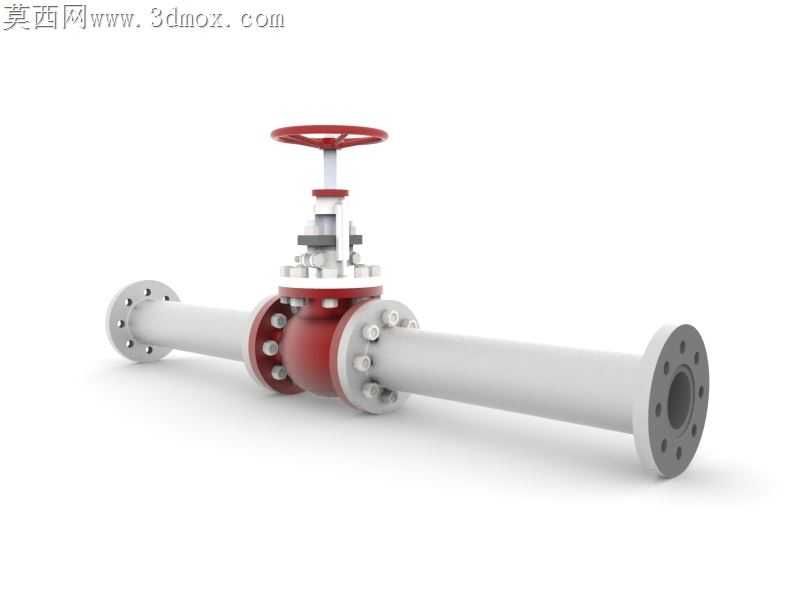

化工管路现场常碰到铸钢截止阀装配后阀杆卡涩、法兰密封面压合不均的问题，这款模型的结构细节刚好对应了这些加工装配环节的实际痛点。手轮与阀杆的连接位置做了四方轴段配合设计，没有采用容易打滑的光轴顶丝结构，装配时手轮套入后只需锁紧顶部压盖螺母，就能避免长期开关操作后手轮跟转失效的隐患，阀杆外露段预留的填料函空间，也给现场更换密封填料留出了操作余量，不用拆解整个阀体就能完成密封维护。阀体两侧的法兰连接端，螺栓孔的排布完全匹配通用管路法兰的孔距标准，每个螺栓孔周边都做了微小的凸台加厚处理，对应实际加工时螺栓预紧力带来的局部应力集中问题，不会出现法兰拧紧后阀体边缘变形导致的密封渗漏。阀体中腔与左右管道的连接位置，没有采用容易产生应力集中的直角过渡，而是做了平缓的圆弧加厚过渡，对应铸造环节的壁厚均匀性要求，避免铸件冷却时厚薄交界位置产生缩孔缺陷。阀瓣与阀座的密封配合面做了锥面贴合设计，相比平面密封更容易找正中心，装配时不用反复调整阀瓣角度就能保证密封面完全贴合，降低了车间装配的对位难度。手轮下方的阀杆螺母位置做了防尘挡圈结构，能阻挡车间环境里的粉尘、焊渣落入螺纹配合段，减少长期使用时的螺纹磨损，延长操作部件的使用寿命。阀体与两侧连接法兰的同轴度在模型里做了严格的对齐约束，对应实际管路安装时不会出现法兰错位导致的管道附加应力，避免长期带压运行时焊缝位置开裂。红色涂装的阀体部分对应实际工程里的承压壳体，手轮的红色标识也符合工业管路里阀门操作件的色彩识别规范，现场巡检时能快速识别阀门位置与操作端。
