光流MTF-01传感器专用刚性安装支架

在工业级与商用无人机的光流定位模块适配场景中，光流传感器的安装精度直接决定了定位数据的可靠性，尤其是在低空悬停、低速巡航、室内无GPS信号作业的工况下，安装基座的结构刚性、形位公差、抗振性能会直接传导影响传感器的采样精度，这款针对光流MTF-01开发的安装支架，正是围绕这类实际工况痛点完成的结构设计。

从实际使用场景出发，无人机作业过程中会持续受到动力系统带来的高频振动传导，常规柔性安装支架虽然能过滤部分振动，但会带来安装位形位偏移，导致光流镜头与机体基准面出现垂直度偏差，长期使用甚至会出现固定位松脱的问题。这款支架采用整体刚性结构设计，没有额外的柔性缓冲夹层，通过结构本身的壁厚优化与加强筋布局，在控制整体重量的前提下提升结构固有频率，避开动力系统的常见振动频段，从根源减少共振带来的光流数据采样噪声，避免振动导致的图像拖影、定位漂移问题。

设计阶段同步考虑了增材制造的工艺约束，针对FDM与SLA两类常用3D打印工艺做了DFM优化，所有支撑面都设计为最小支撑需求的结构，悬空位置的角度控制在自支撑阈值范围内，减少打印后处理的工作量，同时避免支撑去除带来的安装面形位误差。壁厚设计采用梯度布局，安装孔位、镜头贴合位等受力位置做局部加厚，非受力区域做壁厚减薄，实现强度与重量的最优平衡，不会给无人机带来额外的负载负担。

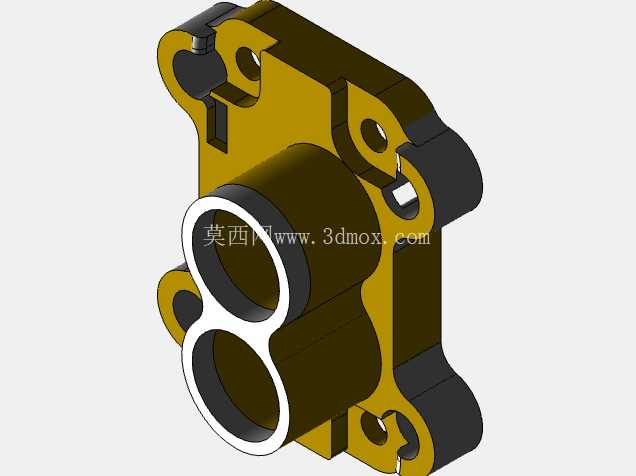

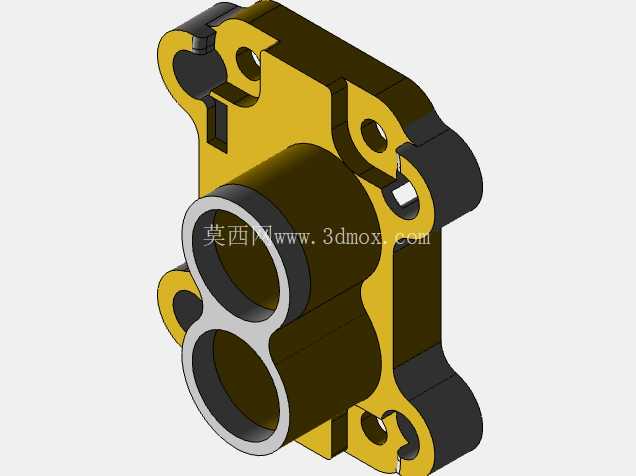

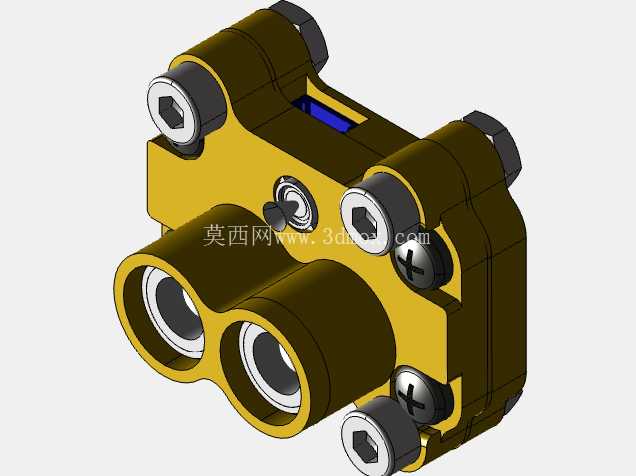

精密配合是这款支架的核心设计要点，传感器安装位采用定位止口设计，装配时传感器可以直接卡入止口完成初定位，不需要反复调整位置就能保证光流镜头的光轴与支架安装基准面完全垂直，配合侧面的锁定螺丝结构，装配完成后不会出现相对位移，即便是在无人机起降冲击、大机动飞行的工况下，也能保持传感器位置的稳定性。支架上部设计有两个同轴的安装孔位，用于对接无人机机体的安装立柱，孔位的同轴度公差控制在0.1mm以内，装配后不会出现别劲、安装应力的问题，保证支架基准面与机体水平面完全平行。

外壳部分做了全包式防护设计，传感器装入后，除镜头采样窗口与必要的接线开槽外，其余电路部分都被支架外壳覆盖，可以阻挡起降过程中地面扬起的灰尘、草屑，也能在轻微擦碰、硬着陆时避免传感器电路板、镜头直接受到冲击，减少户外作业过程中的传感器损坏概率。接线位置预留了标准的开槽空间，不会挤压传感器的连接线材，避免线材弯折断裂的问题。

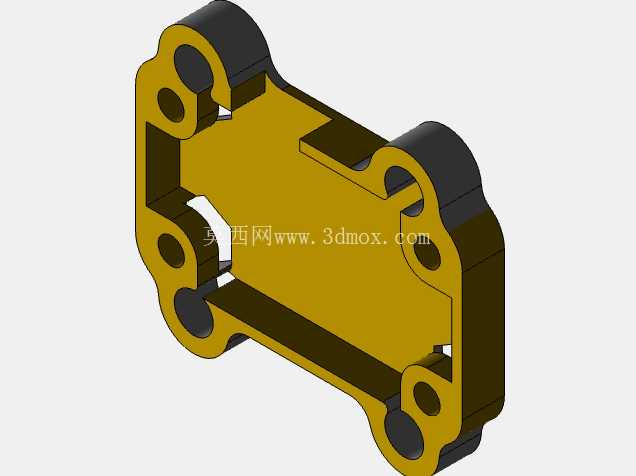

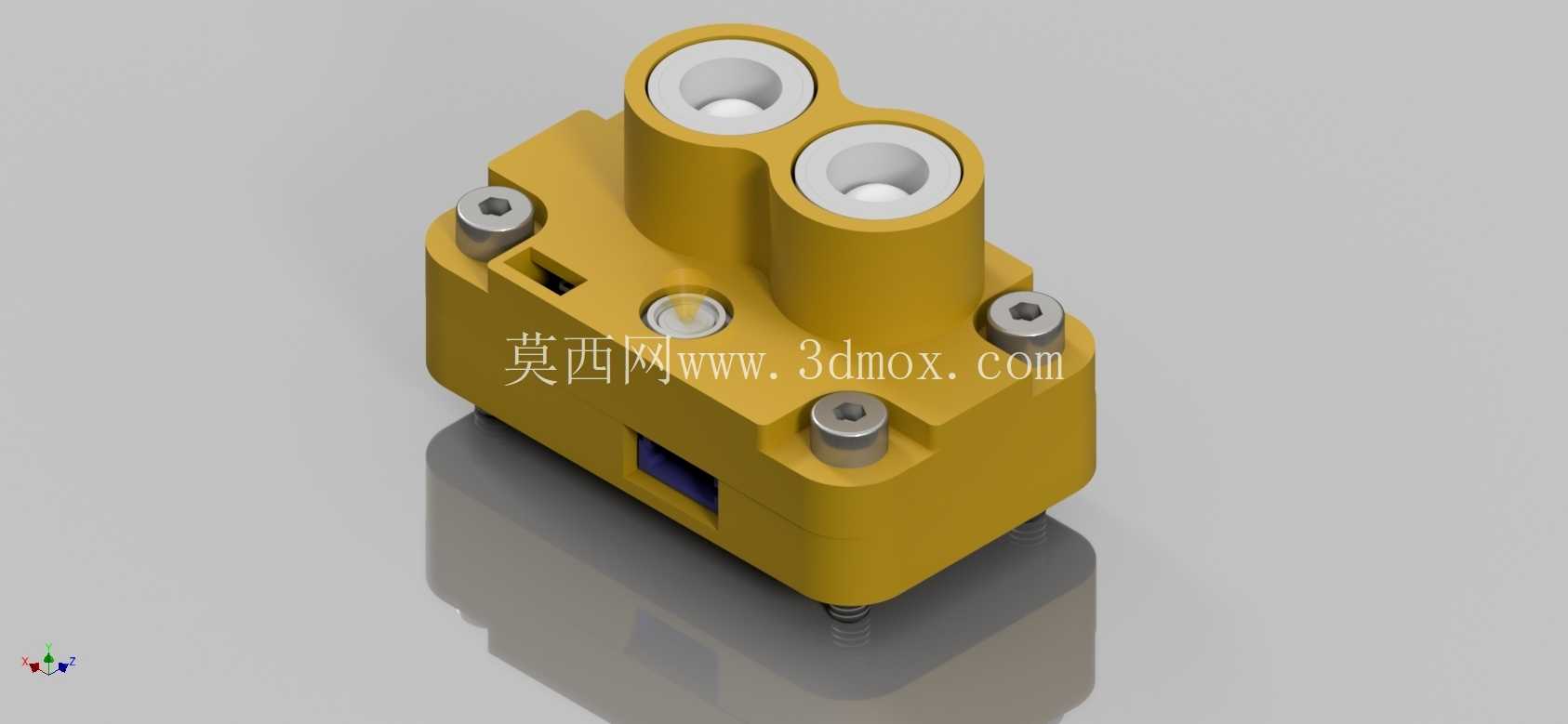

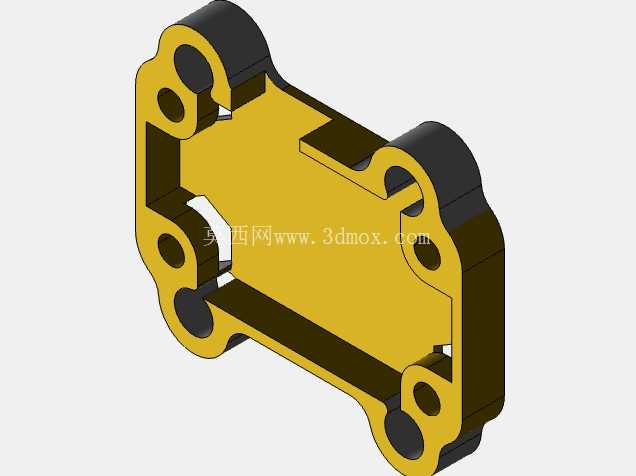

安装边界方面，支架整体采用紧凑化布局，主体外形为方块式结构，上部两个安装凸台为平行圆柱结构，中心距匹配主流无人机光流安装位的通用尺寸，底部安装面为平整平面，可以直接贴合在无人机的机体安装板上，四个角位预留了螺丝固定孔，采用标准的M2螺丝规格，不需要额外定制紧固件就能完成装配。安装完成后，光流镜头的采样窗口距离支架底部平面的高度经过精准计算，刚好匹配MTF-01传感器的最佳对焦距离，不需要额外调整垫片就能获得清晰的地面采样图像。

材料适配方面，结构设计兼容PETG、ABS、尼龙三类常用的工程塑料打印材料，不同材料的收缩率都在结构公差的补偿范围内，即便是采用FDM工艺打印，也能保证安装位的配合精度，尼龙材料打印的版本可以满足高烈度作业场景的抗冲击需求，PETG材料打印的版本可以兼顾成本与韧性，适配日常作业的使用需求。装配时只需要将传感器卡入定位止口，锁定侧面的固定螺丝，再将支架通过上部的两个安装孔或者底部的固定孔锁附在机体上即可，不需要复杂的调试步骤，普通作业人员也能快速完成更换装配。
