Prusa型FDM3D打印机整机结构设计

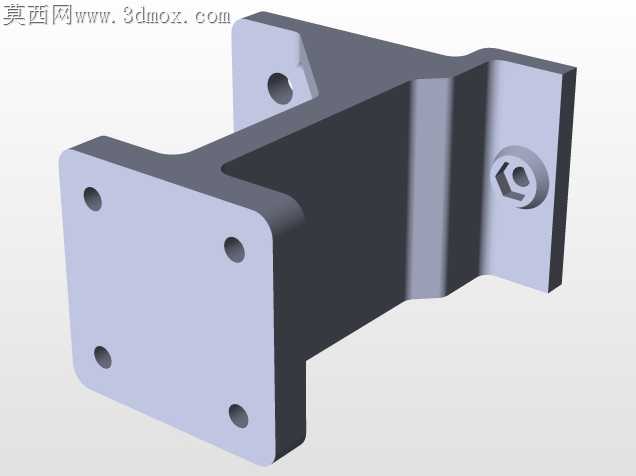

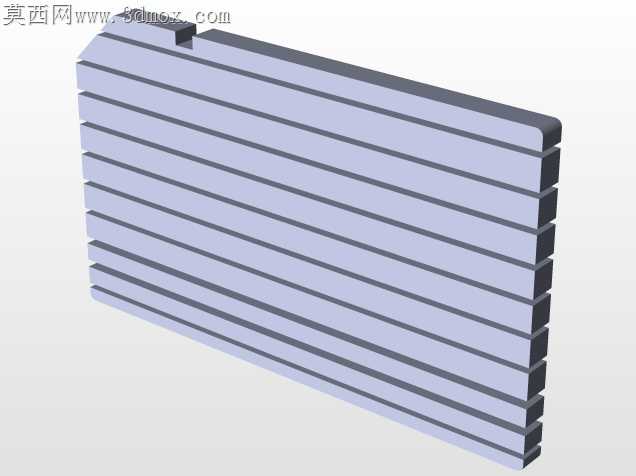

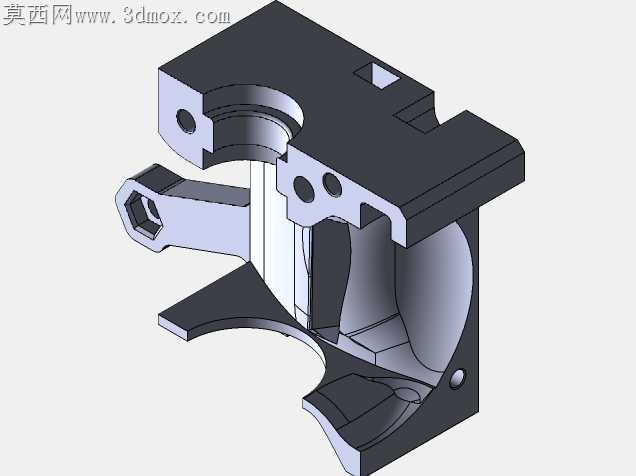

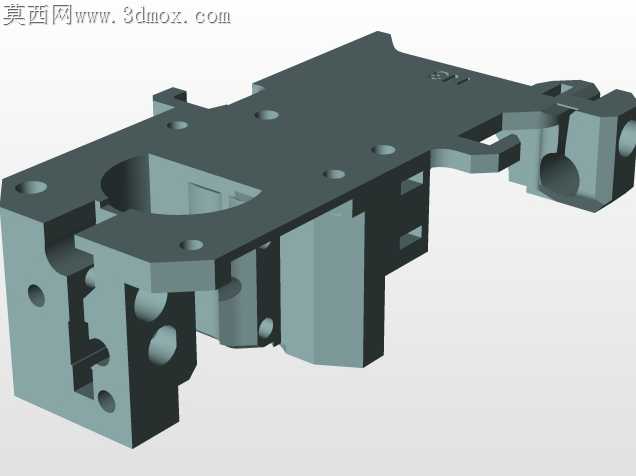

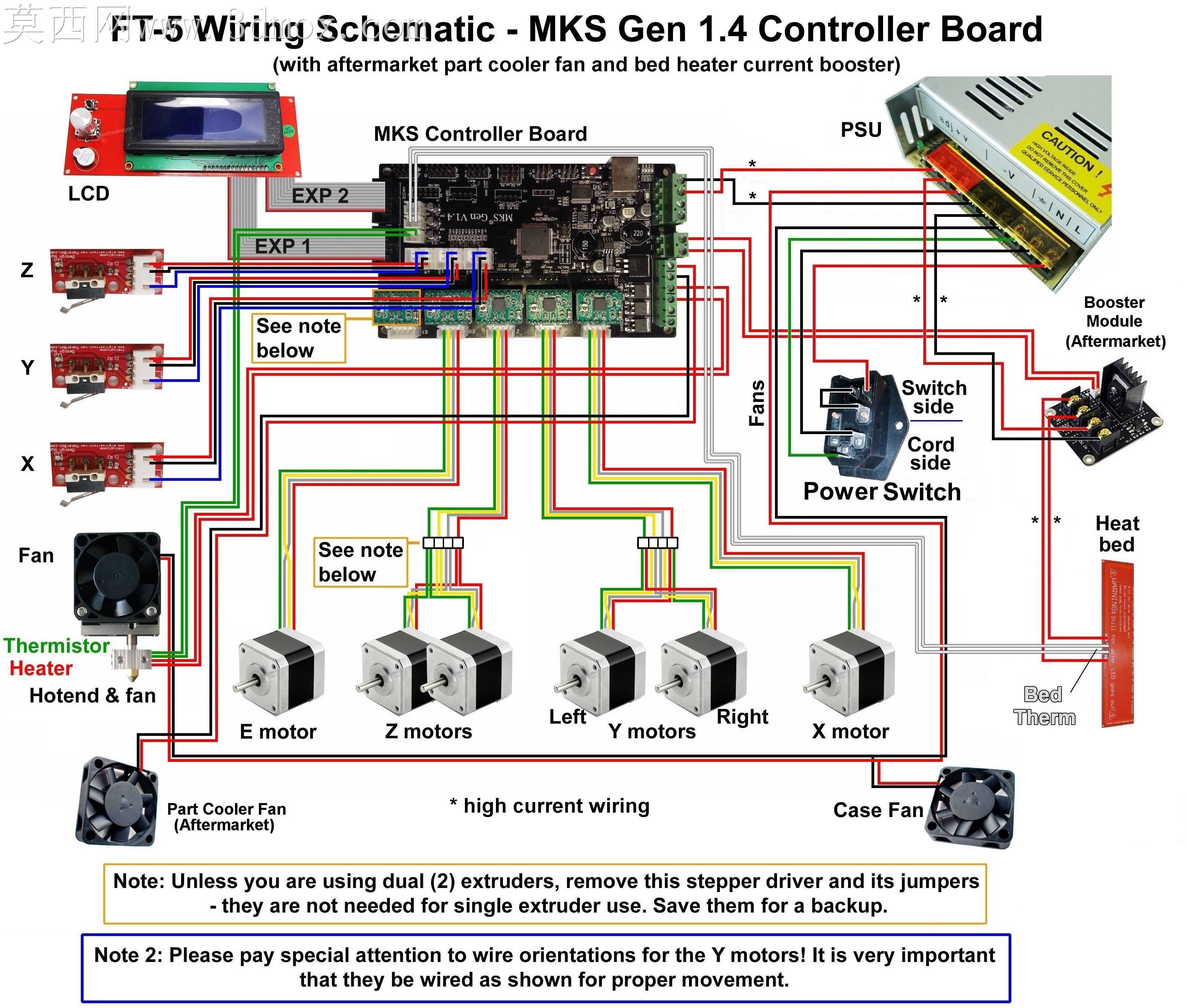

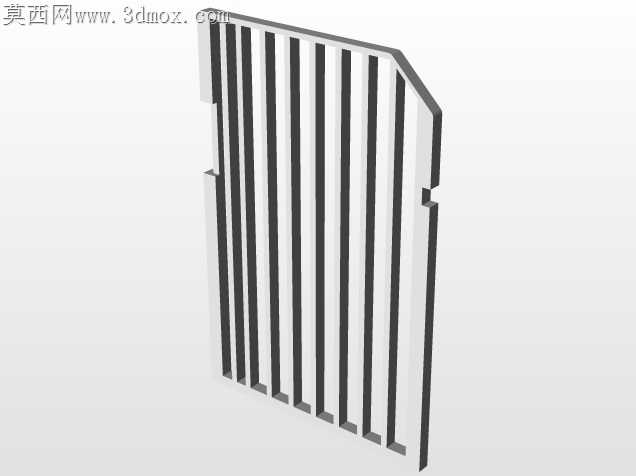

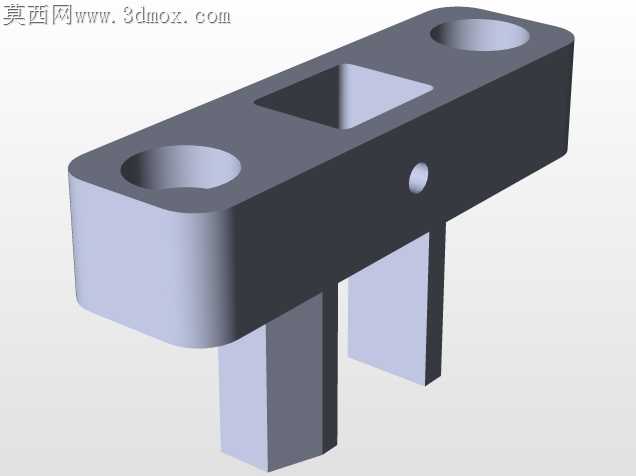

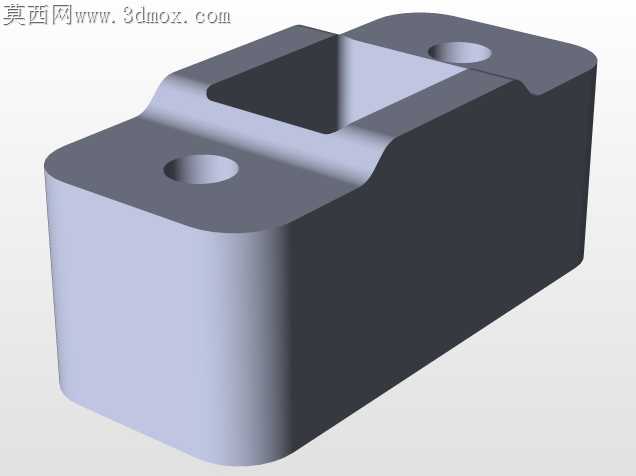

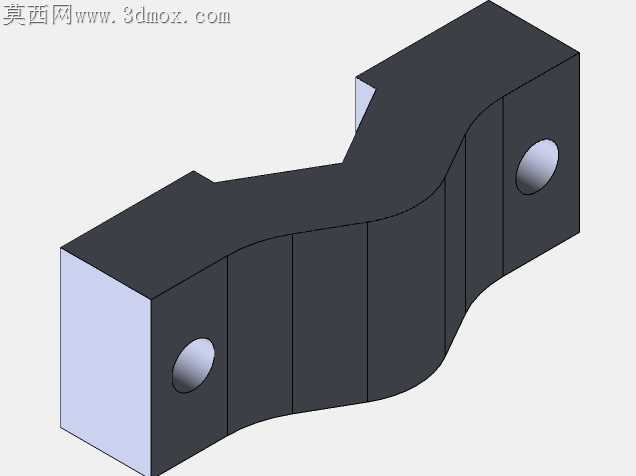

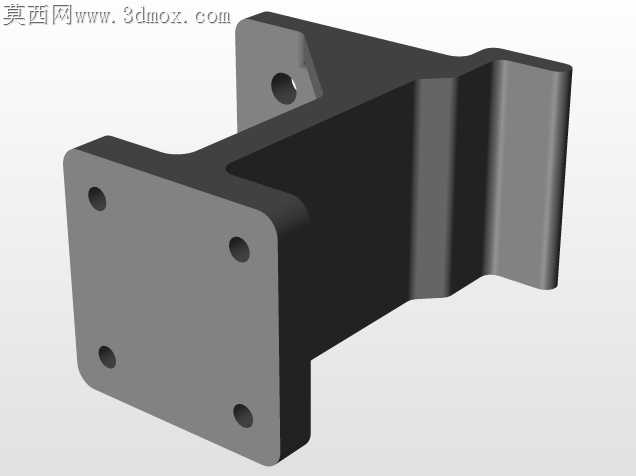

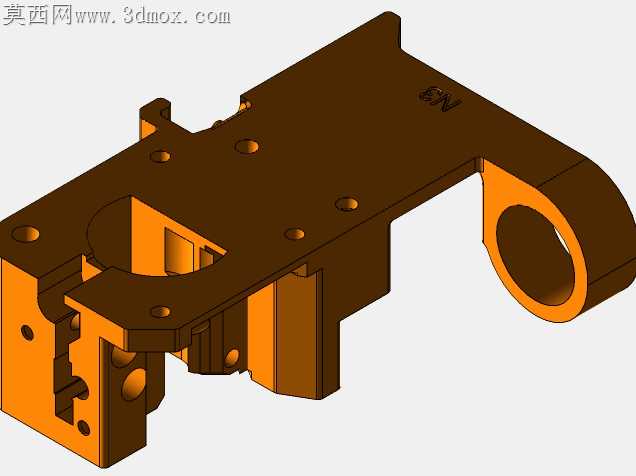

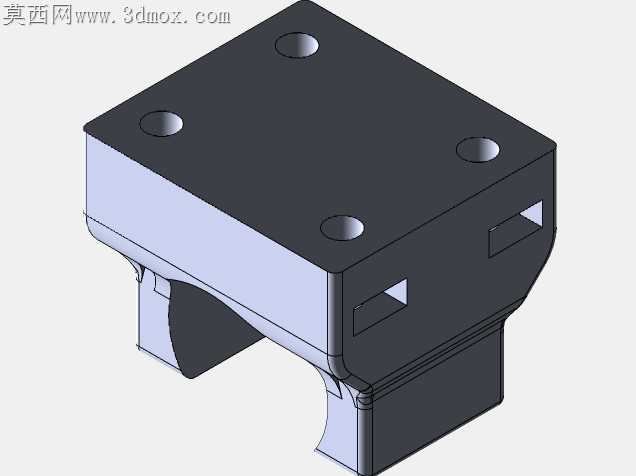

桌面级FDM设备长期存在大电流回路走线混乱引发的热失控隐患，热床加热回路峰值电流常突破10A，常规直连主控板的走线方式易让板载载流件长期处于过热状态，加速接插件氧化甚至触发焊盘脱焊故障。这套结构在电路排布阶段就预留了外置电流增压模块的安装位，将热床、热端加热回路的大电流路径从主控板载流通路剥离，主控板仅承担信号触发功能，从根源上降低板件长期大负载运行的老化速率。走线排布上刻意区分了信号线路与动力线路的走线路径，步进电机的脉冲信号线与加热供电线分仓布设，避免大电流通断瞬间的电磁脉冲干扰步进驱动的细分信号，减少打印过程中电机丢步引发的层纹错位问题。单喷头使用场景下直接移除双挤出机对应的驱动模块与跳帽，既减少板件不必要的供电负载，也能避免闲置驱动模块长期带电产生的无效发热，拆下的配件可作为备件留存，降低后期维护的配件储备成本。Y轴双电机的接线方向做了明确的防呆标识，两根电机线的相位对应关系经过反复校验，接反时会出现双电机对顶较劲的情况，不仅会引发电机异响丢步，长期堵转还会烧坏驱动芯片，接线标识的设置能让装配环节直接规避这类低级失误。各散热风扇的供电接口做了功能分区，热端散热风扇、喉管散热风扇、机箱散热风扇分别对应独立的温控触发端口，热端风扇仅在喷头温度超过50℃时启动，冷机状态下不会因为风扇直吹导致喉管温降过快引发堵头，机箱风扇则根据主板驱动芯片的实时温度调整转速，兼顾散热效率与运行噪音控制。运动轴的走线全部采用拖链内藏式排布，打印过程中X、Y轴往复移动时，线缆不会与机架型材发生剐蹭磨损，拖链的弯曲半径经过匹配计算，长期往复运动不会出现线缆内部线芯折断的问题。热端的热敏电阻与加热棒接线端做了应力释放结构，线缆在靠近加热块的位置预留了缓冲弯，喷头快速移动时的拉扯力不会直接作用在接线端子上，避免打印过程中出现加热回路断线、温度检测失效的故障。电源模块的安装位与主控板、驱动模块保持了足够的安全间距，电源自身的散热风道与机箱内的散热气流方向一致，不会出现热风在机箱内循环淤积的问题，电源输入端的开关做了强弱电侧的标识区分，接线时不会误将强电接入弱电回路引发烧板事故。
