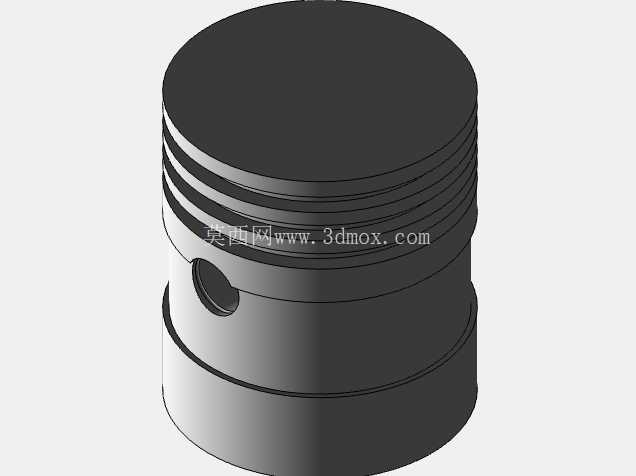

内燃机用顶置式活塞结构三维数模

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其结构设计直接决定了动力输出效率、密封可靠性与整机运行寿命。这款顶置活塞的三维结构，完全围绕内燃机燃烧室的工作工况展开设计，首先从功能实现逻辑来看，活塞顶部直接接触高温高压燃气，因此顶面采用平整的平面结构，既能够匹配平顶燃烧室的压缩比设计要求，也能减少燃气流动的冗余阻力，避免顶面异形结构带来的应力集中问题，在高压缩比工况下可以均匀分散燃气爆发带来的轴向冲击力。活塞头部的多道环槽结构，是整个活塞密封功能的核心载体，环槽的宽度、深度以及相邻环槽的间距，都严格按照气封、油封的功能需求排布：靠上的几道环槽用于安装气环，在活塞往复运动时紧贴气缸壁，阻断燃烧室高压燃气向曲轴箱窜动的路径；靠下的环槽用于安装油环，能够在活塞下行时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳，同时上行时在缸壁形成均匀的油膜，降低活塞与缸壁的摩擦损耗。

　　活塞销孔的位置设置在活塞裙部上方的承载区域，销孔的轴线与活塞轴线保持严格的垂直相交，用于安装活塞销，连接活塞与连杆组件，将燃气推动活塞的轴向力传递给连杆，进而转化为曲轴的旋转扭矩；销孔内部设计有对应的卡环槽，用于安装活塞销卡环，限制活塞销在工作过程中的轴向窜动，避免销端剐蹭气缸壁造成拉缸故障。从安装边界来看，活塞的外径尺寸与对应气缸的内径保持严格的配合公差，裙部设计为微椭圆结构，在热态工作时裙部受热膨胀后能够趋近正圆，保证活塞在缸筒内既能顺畅往复运动，又不会出现过大的配合间隙导致敲缸、窜气问题；活塞的整体轴向高度，需要匹配发动机的行程长度，避免活塞运动到上止点时碰撞气门，或是运动到下止点时脱出气缸筒。

　　在实际应用场景中，这类活塞广泛适配小排量通用汽油机、小型柴油机以及部分空压机的往复压缩组件，工作过程中需要承受交变的热负荷与机械负荷，因此在结构建模时，所有过渡位置都做了圆角处理，避免锐角位置在交变载荷下出现疲劳裂纹；环槽的上下端面都设计了较高的平面度要求，保证活塞环安装后能够与环槽端面紧密贴合，避免燃气从环侧间隙泄漏。不同于异形顶活塞，这款平顶活塞的加工工艺性更好，不需要复杂的顶面成型工序，制造成本更低，同时平顶结构的受热面积更小，能够降低活塞工作时的热负荷，减少热变形量，在通用动力设备、小型工程机械的动力单元中应用十分普遍。

　　建模过程中，活塞的壁厚采用渐变设计，顶部壁厚稍大以承受燃气冲击，裙部壁厚适当减薄以降低整体往复运动质量，减少曲轴连杆机构的惯性负荷，提升发动机的响应速度；活塞内部的销座位置做了加强筋结构，连接销孔与活塞内壁，提升销座的承载能力，避免活塞销在高负荷下将销座撑裂。在装配验证层面，这款三维数模可以直接用于虚拟装配校核，验证活塞与气缸套、活塞环、活塞销、连杆小头的配合间隙，检查活塞运动到上下止点时与周边部件的干涉情况，也可以用于后续的有限元分析，模拟不同爆发压力下活塞的应力分布、不同温度场下的热变形量，为后续的结构优化、材料选型提供数据支撑。
