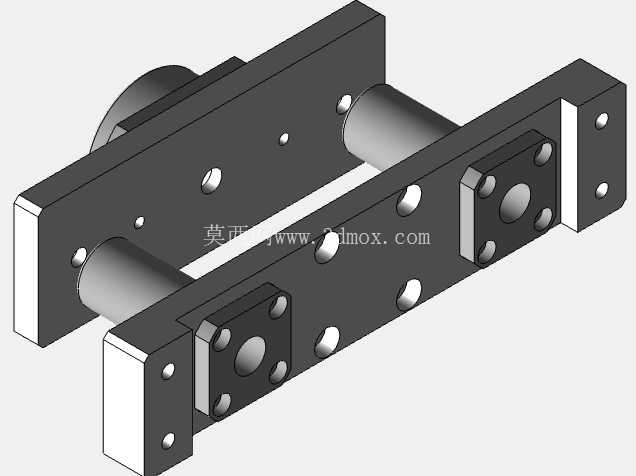

双导柱式铸造模具成型支撑结构

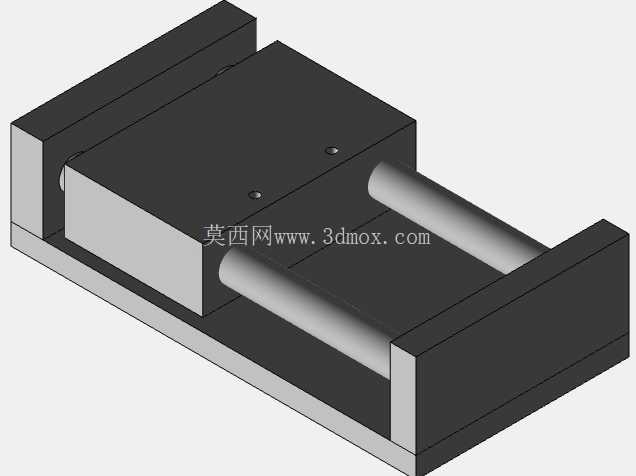

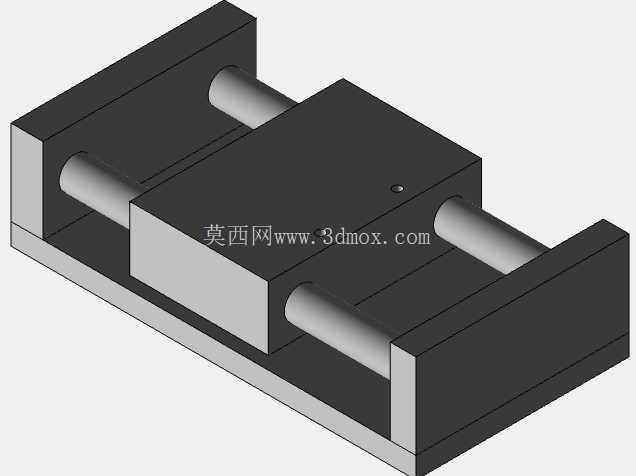

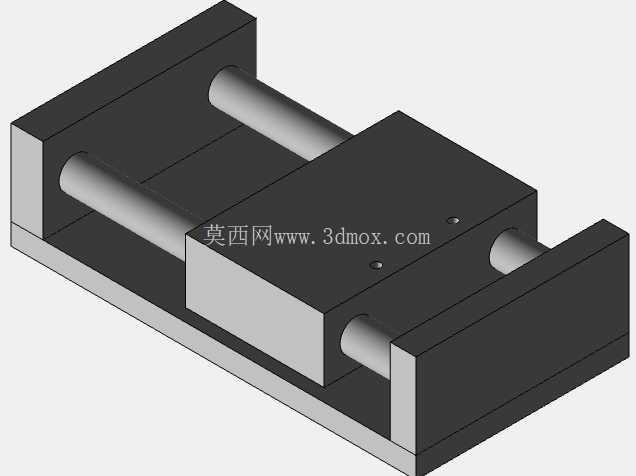

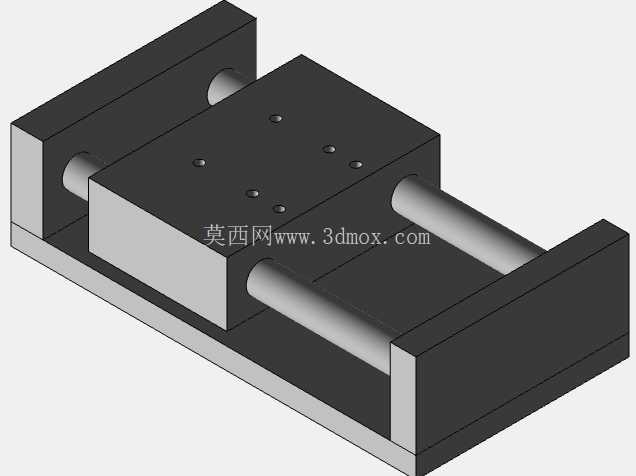

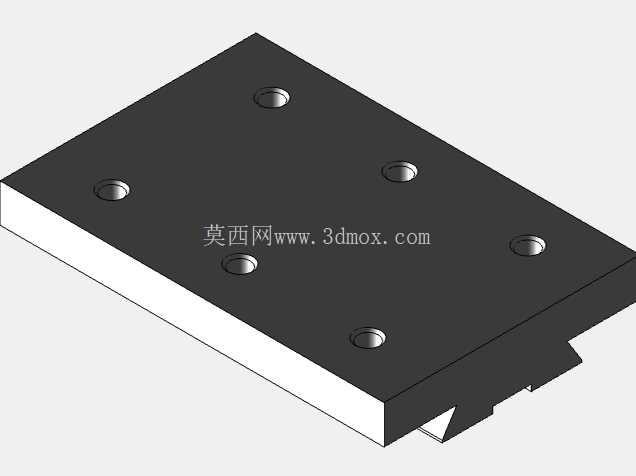

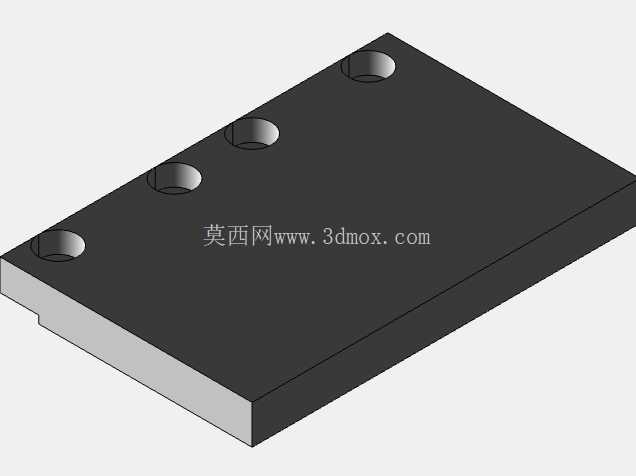

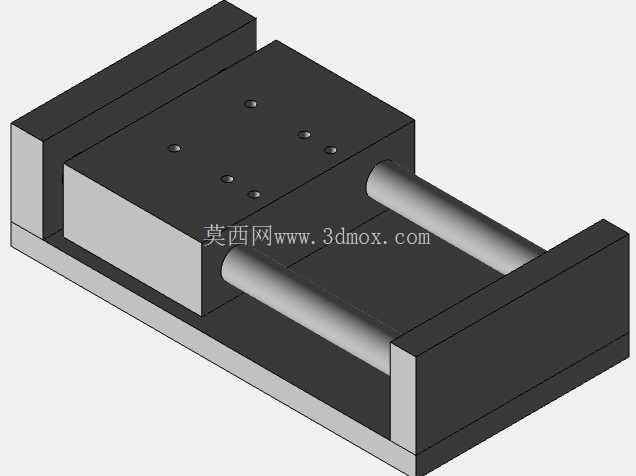

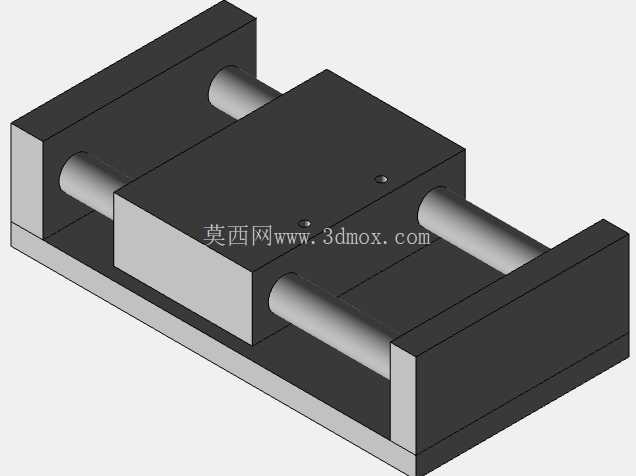

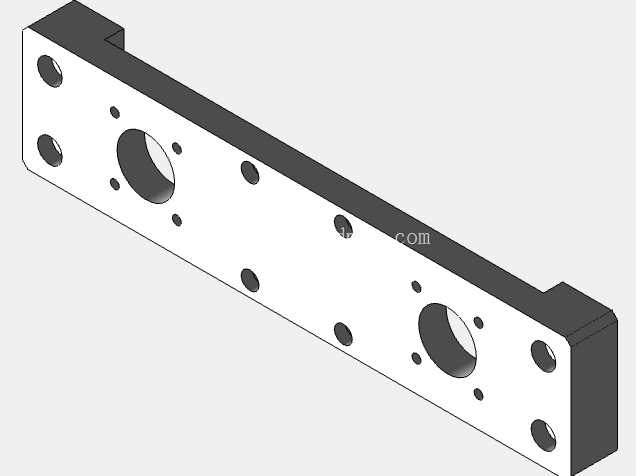

　　从结构设计逻辑来看，两块平行布置的安装模板承担了模腔固定、外设组件搭载的功能，模板上阵列布置的沉头通孔，是用来穿装内六角螺栓将模仁、锁紧块、冷却水路接头固定在模板安装面上，孔位的排布避开了导柱的运动行程，也预留了冷却管路、顶出杆的穿行空间，不会出现组件干涉的问题。两根平行的圆柱导柱采用过盈配合压装在定模板的安装沉孔内，动模板对应的位置装配了无油衬套，开合模过程中导柱沿着衬套内壁滑动，配合间隙控制在0.02-0.04mm之间，既保证滑动顺畅无卡滞，又能将合模的位置偏差控制在铸件公差允许的范围内。导柱端部做了15度的导入倒角，即便上下模存在微小的初始位置偏差，合模时也能顺着倒角顺利导入，不会出现导柱啃伤衬套的情况。这套双导柱式模架结构，主要面向有色金属压射成型、砂型铸造成型工序的合模导向环节，在中小型壳体类铸件、结构连接件铸件的批量生产场景中适配性极强。日常生产里，不少车间做铝合金电机端盖、锌合金五金接插件的铸造工序时，经常遇到合模错位导致的铸件飞边超差、壁厚不均问题，这套结构的核心作用就是在动模定模开合的往复行程中，提供稳定的导向约束，抵消压射过程中金属液充型带来的侧向冲击力，避免模腔错位。

　　模板外侧加装的方形安装块，是用来固定行程开关、合模到位检测传感器的安装基准，块面上的四个螺纹孔可以适配不同规格的接近开关，不需要额外在模板上钻孔攻丝，减少了现场改装的工作量。从安装边界来看，这套结构的整体宽度适配300吨以内压铸机的模座安装尺寸，模板背面的定位槽可以直接卡在压铸机的T型槽定位键上，不需要额外加工定位基准，安装时只需要将模板对齐模座的T型槽，穿装T型螺栓锁紧即可完成固定。导柱的有效行程覆盖了常规铸件的取件空间，开模后动定模之间的开档距离足够操作人员取出铸件、清理模腔残留的飞边，也能适配自动取件机械手的夹爪伸入空间，不需要额外加大开模行程就能兼容自动化生产需求。

　　设计过程中特意将导柱的位置做了非对称布置，避免现场装模时出现动定模装反的情况，从根源上杜绝装模失误导致的模仁撞损问题。模板的厚度经过受力校核，在金属液最大充型压力下，模板的变形量控制在0.01mm以内，不会因为长期受压力出现模板弯曲变形，导致合模精度下降。导柱表面做了高频淬火处理，表面硬度达到HRC58以上，长期往复滑动也不会出现拉毛、磨损的情况，衬套采用铜基石墨自润滑材质，日常生产中不需要频繁加注润滑脂，减少了设备维护的工作量。在实际生产应用中，这套结构可以直接作为通用模架使用，只需要更换模板中间固定的模仁组件，就能适配不同结构铸件的生产需求，不需要重新加工整套模架，大幅缩短了模具开发的周期，也降低了模具制造的材料成本。

　　不少小型铸造车间在做小批量铸件生产时，会直接采用这类通用模架搭配快换模仁的结构，换产时只需要拆卸模仁的固定螺栓，就能完成不同产品的模具切换，换模时间比传统一体式模架缩短60%以上。结构上没有多余的复杂组件，所有零件都是机械加工中常见的标准件结构，日常维护时如果出现导柱磨损、衬套间隙过大的情况，直接更换对应规格的标准件即可，不需要专门定制非标配件，减少了设备停机等待配件的时间。模板上的安装孔位都做了去毛刺处理，固定模仁时螺栓可以顺畅穿入，不会因为孔口毛刺导致螺栓锁紧不到位，出现模仁松动的问题。导柱与模板的配合位置加装了止转销钉，避免长期开合模过程中导柱出现转动，导致导柱表面润滑层磨损不均，影响导向精度。
