铸造用L型定位导向工装结构设计

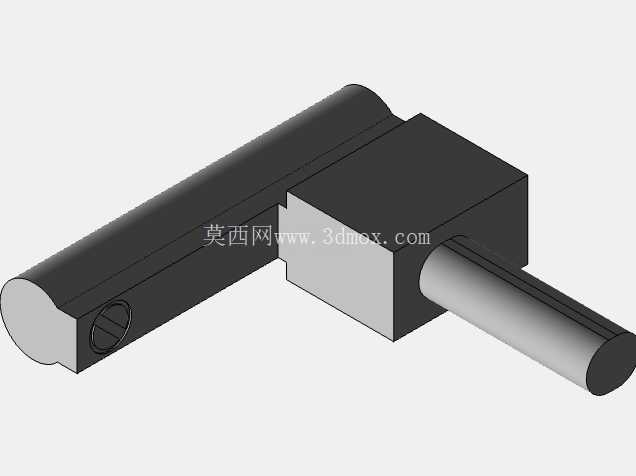

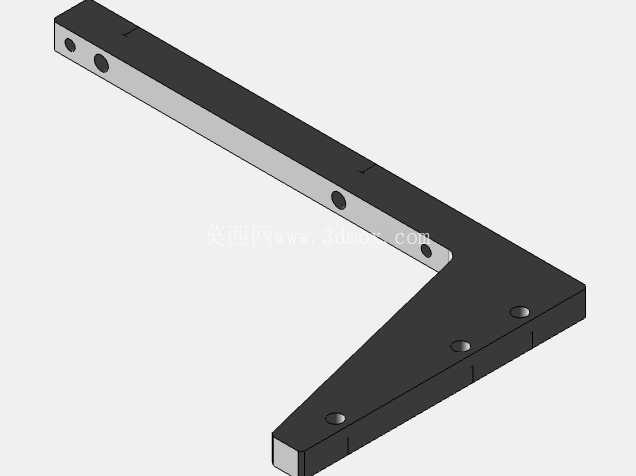

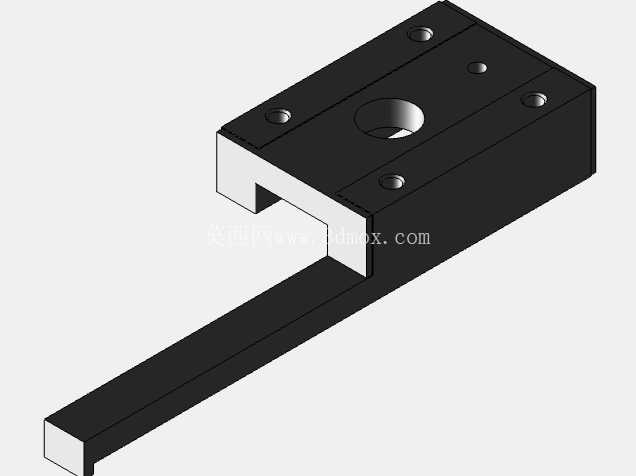

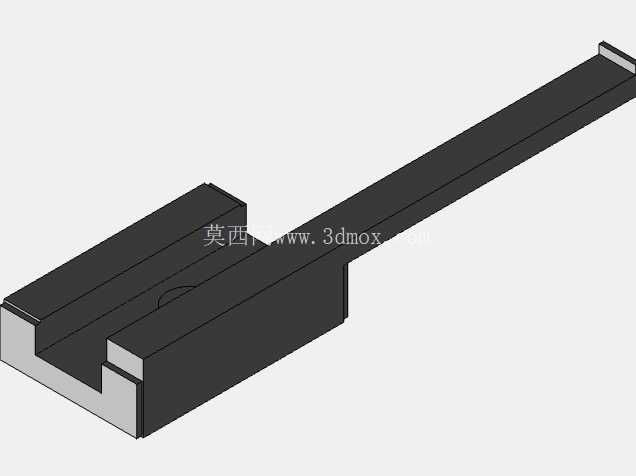

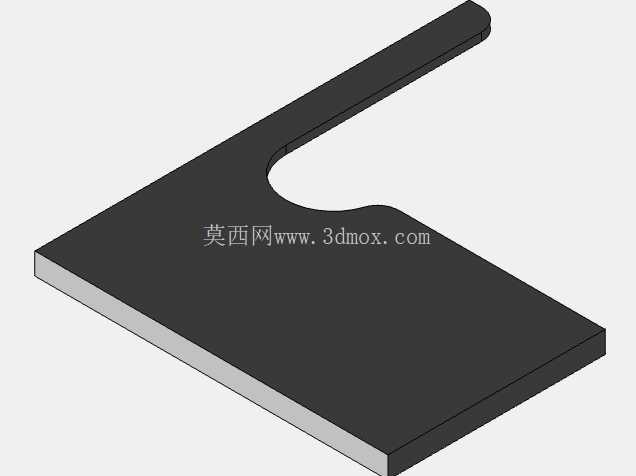

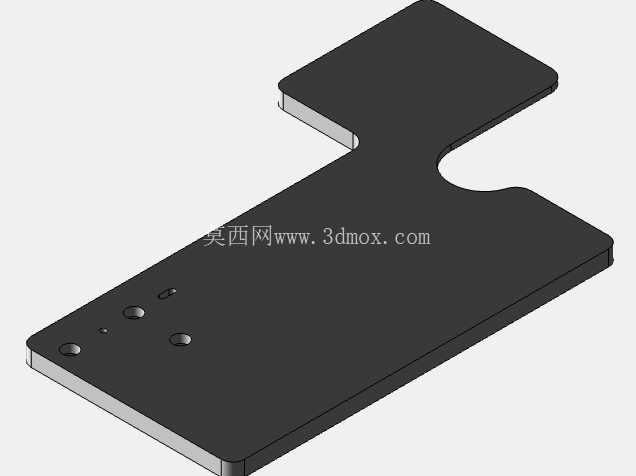

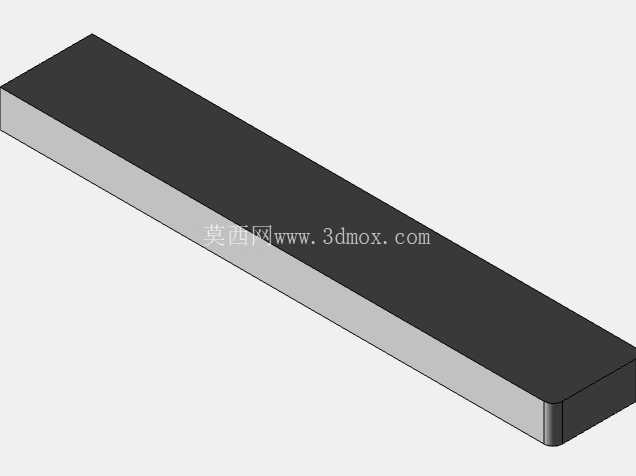

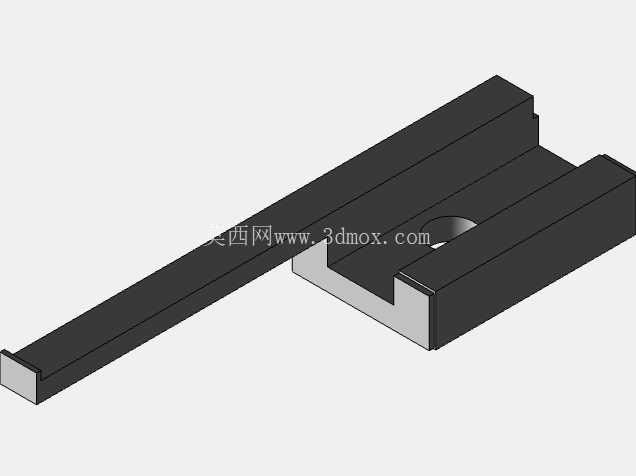

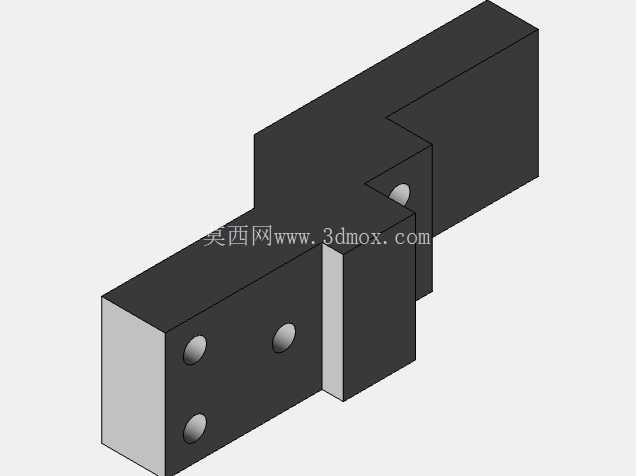

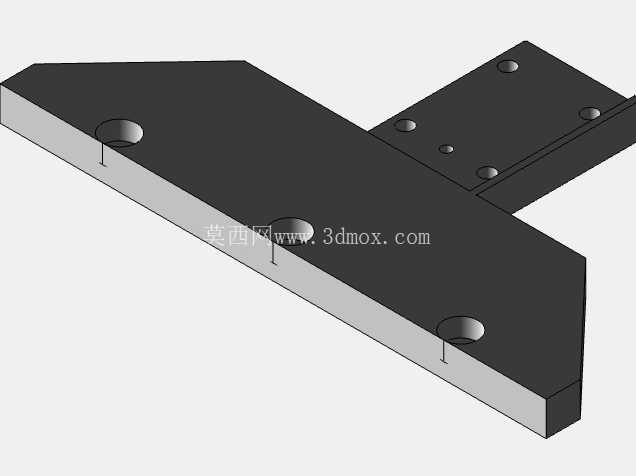

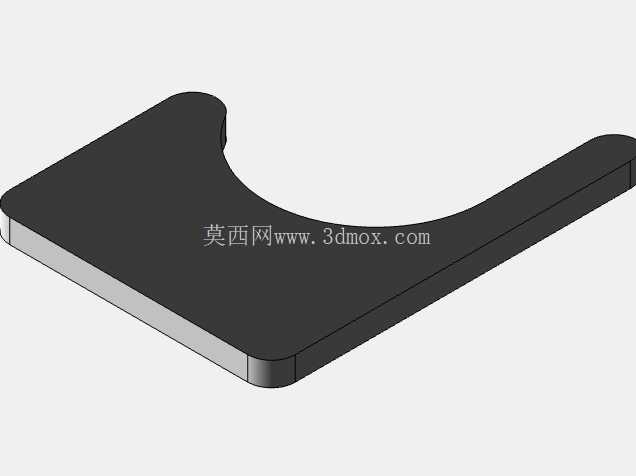

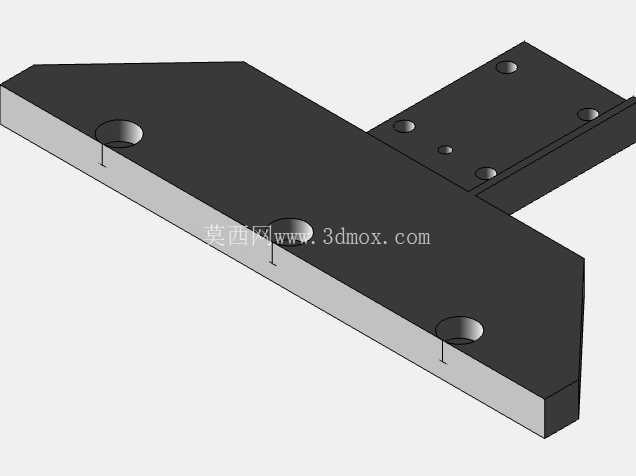

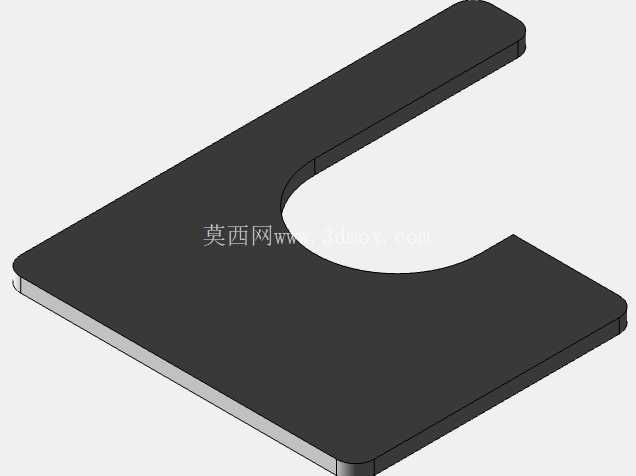

在砂型铸造、金属型铸造的生产线工位上，这类L型定位导向构件是模具合模、砂芯定位环节里不起眼但容错率极低的核心小件，很多铸造线出现的合模错位、砂芯偏移飞边问题，追根溯源往往是这类导向定位件的设计余量、安装基准没做对。从结构形态来看，该构件采用长悬臂加直角定位座的组合形态，长条形悬臂段的截面做了等厚矩形设计，侧壁全程做了0.2mm的拔模斜度，避免长期受金属液溅射、砂粒磨损后出现卡滞，直角定位座的内侧直面是核心定位基准面，平面度公差控制在0.05mm以内，座体上预留的沉头安装孔可以直接通过内六角螺栓固定在模具模框的基准边上，不需要额外做转接垫板，减少装配累积误差。

设计这类构件的时候，首先要匹配对应铸造模具的开模行程，悬臂段的有效导向长度要比砂芯的合模导入行程长15mm以上，保证合模时导向段先进入配合位，再带动砂芯或上模完成对位，避免硬接触磕坏砂芯棱角。悬臂段的厚度要根据所导向部件的重量做刚性校核，比如针对10kg以内的砂芯导向，悬臂厚度取12mm即可满足挠度要求，要是导向部件重量超过30kg，就要在悬臂背部增加加强筋结构，防止长期受侧向推力出现弯曲变形，导致定位精度失效。定位座的安装面要和模框的基准边做完全贴合设计，安装孔的位置要距离定位座内侧边缘留出至少8mm的实体壁厚，避免螺栓锁紧时出现座体变形，影响定位面的平面度。

从实际应用场景来看，这类构件不仅用在铸造模具的合模导向环节，在铸造生产线的砂芯输送工位、铸件出模后的定位移载工位也能通用，只需要根据对应工位的安装基准调整定位座的孔位尺寸即可。构件的直角拐角处做了R2的圆角过渡，避免应力集中导致长期受交变载荷出现拐角开裂，悬臂的末端做了15度的导入倒角，就算合模时存在1mm以内的位置偏差，也能顺着倒角滑入正确配合位置，降低设备对位的调整难度。

在安装边界上，要注意悬臂段的下方不能和模具的顶出机构、冷却管路产生干涉，悬臂的伸出方向要和开模方向保持平行，平行度公差控制在0.03mm/100mm以内，不然会出现导向卡滞、磨损加快的问题。定位座固定时要先打表找正内侧定位面的垂直度，确认和模框基准面的垂直度误差不超过0.02mm后再锁紧螺栓，锁紧后要反复做3次以上的合模开模测试，检查滑动过程是否顺畅，有没有局部卡顿的情况。这类构件的材质一般选用45号钢做调质处理，表面淬火硬度达到HRC40-45，就能满足铸造车间多粉尘、偶尔受金属液高温溅射的工况需求，不需要做额外的表面处理，维护时只需要定期清理表面附着的砂粒和金属残渣，在导向面涂抹少量高温润滑脂就能长期稳定使用。

很多刚接触铸造模具设计的工程师容易忽略这类小件的细节设计，比如把导入倒角做的太小、悬臂长度留的不够，结果现场调试时反复出现合模错位、砂芯刮坏的问题，反而要花费更多时间返修模具。这类导向定位件虽然结构简单，但是直接决定了铸造生产的合模精度，进而影响铸件的尺寸合格率，设计时要结合现场的实际工况、配合部件的重量和行程做针对性调整，不能直接照搬通用件的尺寸参数。比如针对铝合金铸造的金属型模具，因为模具工作温度在200-300度之间，构件的热膨胀量要提前核算，导向配合的间隙要比常温工装放大0.1mm左右，避免高温下出现热胀卡死的问题；如果是砂型铸造用的工装，配合间隙可以适当缩小，因为砂型的硬度低，就算有少量砂粒附着也不会出现硬卡滞。另外，构件的悬臂侧面要和配合的导向槽保留均匀的间隙，不能出现单边贴死的情况，不然长期滑动会造成单侧磨损过快，缩短构件的使用寿命，一般单侧间隙控制在0.1-0.15mm是比较合理的范围，既能保证导向精度，又能容纳少量的粉尘和砂粒，减少卡滞概率。
