汽车传动用滚子装配链条三维设计

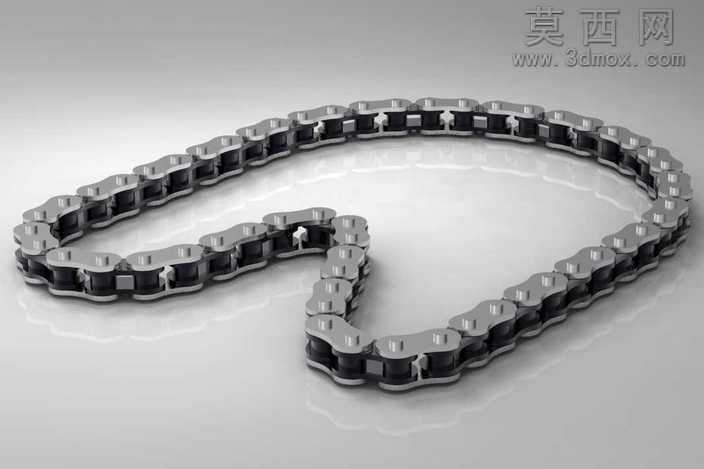

本模型为汽车传动系统使用的滚子装配链条，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计标准中滚子链的尺寸规范，对每一个链节单元进行独立建模后完成整体装配约束。首先针对内链节部分，分别构建内链板、套筒、滚子三个核心零件，内链板采用8字形冲压结构建模，边缘做倒圆角处理模拟真实冲压工艺的圆滑过渡，套筒与内链板之间采用过盈配合的装配约束，滚子与套筒之间设置间隙配合保证转动自由度，建模时对套筒内壁、滚子内外壁的配合面做精度处理，还原真实零件的公差配合逻辑。其次针对外链节部分，构建外链板与销轴零件，销轴与外链板同样采用过盈配合约束，销轴穿过内链节的套筒后，两端与外链板固定，保证相邻链节之间可以围绕销轴灵活转动，还原链条可弯折的核心特性。材质设置上，链板部分采用合金结构钢材质，添加轻微的表面氧化质感模拟热处理后的金属色泽，滚子与销轴表面设置更高的光洁度，添加镀铬层的金属反光效果，区分不同零件的表面处理工艺。渲染阶段采用影棚级柔光布光，主光源从侧上方打亮链条整体轮廓，辅光源补正暗部细节，添加微弱的环境反射效果，让金属零件的质感更加真实，背景采用浅灰色渐变突出链条主体结构。设计过程中重点还原链条的装配逻辑，每一个链节的配合关系都严格参照实物结构，既保证整体外观的还原度，也保留了结构的可动性，可用于传动结构的运动仿真演示，清晰展示链条传动过程中链节啮合、弯折的运动状态，模型整体布线规整，无多余几何面，零件之间无干涉问题，可直接用于机械结构教学、传动方案展示等场景，能够直观呈现滚子链的内部构造与装配关系，帮助理解链条传动的工作原理。
