八英寸宽幅热敏打印头结构设计

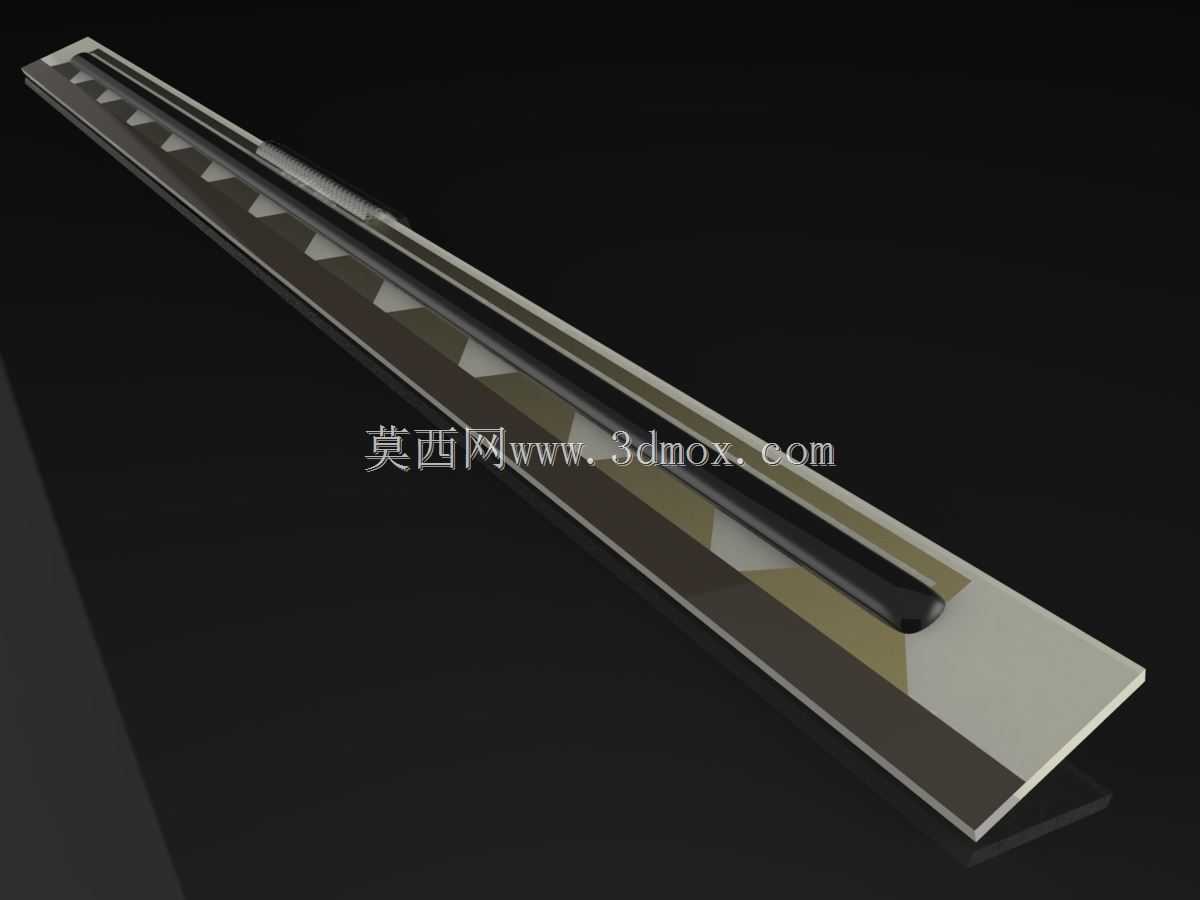

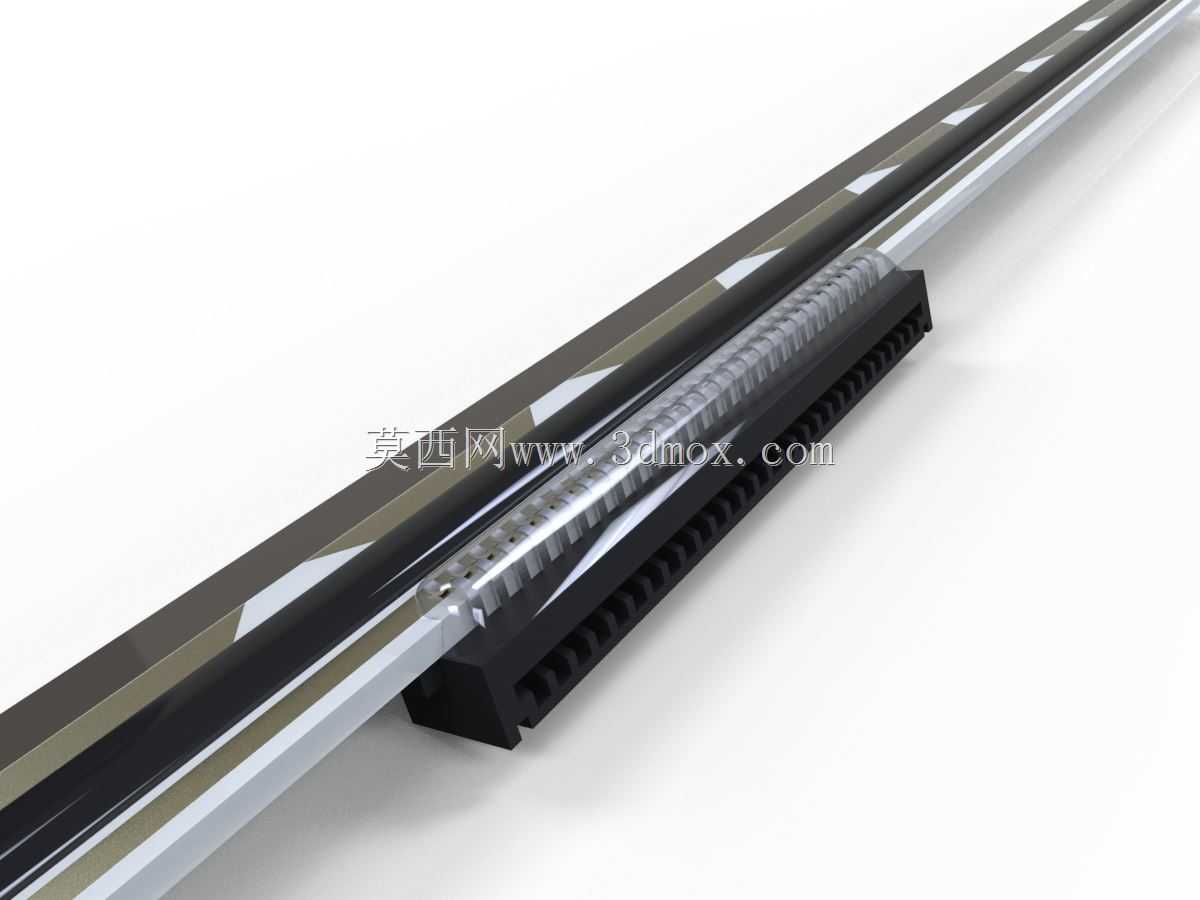

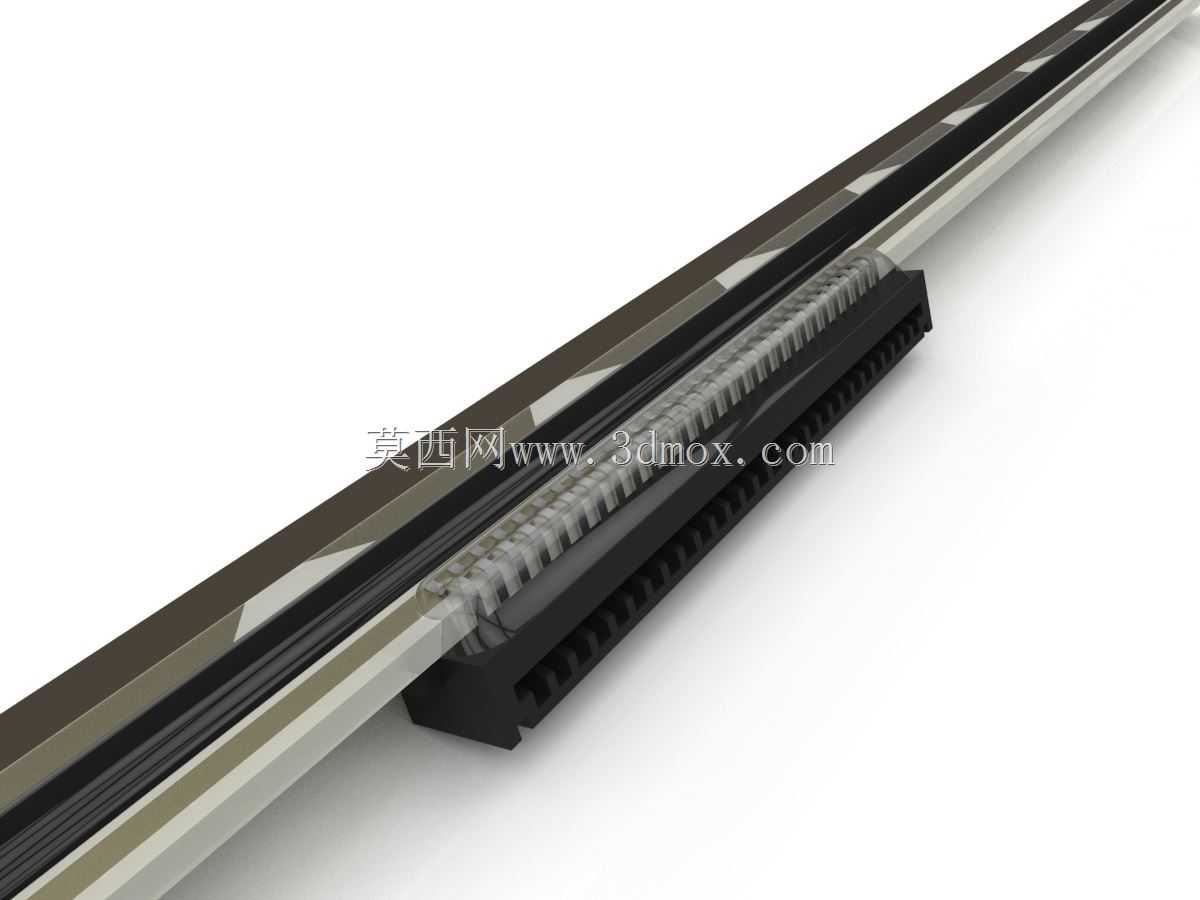

　　八英寸规格的热敏打印头，主要适配宽幅热敏打印类设备，常见于工业级标签打印、大幅面票据输出、医疗记录纸打印、物流面单批量打印等场景，这类打印头不需要墨粉、色带等耗材，依靠发热元件直接接触热敏纸实现显色，在连续作业的商用打印场景里，维护成本远低于传统针式、喷墨打印组件。从结构设计来看，这类打印头采用长条形一体化布局，核心发热区域沿长度方向均匀排布，整体长度适配八英寸有效打印幅面，安装基准面设置在组件底部的黑色基座上，基座上预留了等间距的定位卡槽与接线引脚位，安装时不需要额外做复杂的对位调整，只需要将基座卡入设备机架的对应安装槽，锁紧固定螺丝即可完成装配，接线端采用直插式排针设计，和设备主控板的驱动接口直接匹配，能减少装配时的接线工作量。

　　设计过程中首先要考虑发热元件的排布精度，八英寸幅面下，每毫米的发热点间距需要保持一致，否则打印出来的内容会出现横向条纹、局部缺印的问题，所以在三维建模阶段，发热基片的安装槽位公差控制在±0.02mm以内，避免基片安装后出现倾斜、偏移，导致发热点和热敏纸的接触压力不均。基座部分采用耐高温的工程塑料材质，既可以隔绝发热元件工作时产生的热量向安装机架传递，避免设备其他部件长期受高温影响出现老化，也能起到绝缘作用，防止驱动电路出现短路问题。基座上的散热结构和上方的金属散热条直接贴合，金属散热条沿打印头全长布置，表面做了阳极氧化处理，既能提升散热效率，也能避免长期使用出现氧化锈蚀，影响和热敏纸的接触平整度。打印头的压合接触面做了微弧度处理，

　　工作时和下方的胶辊配合，能让整个幅面的热敏纸都和发热元件保持均匀的接触压力，不会出现两端压力大、中间压力小，或者局部接触不实导致的打印字迹深浅不一的问题。在安装边界设计上，整体组件的宽度方向尺寸控制在常规热敏打印设备的安装槽兼容范围内，高度方向预留了胶辊压合的调整间隙，不需要对现有设备的机架结构做改动就可以直接替换同规格的老旧打印头，适配性较强。接线引脚的排布顺序和行业通用的八英寸热敏打印头引脚定义保持一致，设备端不需要重新修改驱动接线，更换后即可直接使用，降低了设备维护的替换成本。从实际使用的角度出发，这类打印头的发热元件采用分段式驱动设计，工作时只有当前打印位置对应的发热单元通电发热，既可以降低整体功耗，

　　也能减少不必要的热量累积，延长打印头的使用寿命。金属散热条的边缘做了圆角过渡处理，避免走纸过程中刮伤热敏纸表面，导致打印内容出现划痕。基座上的定位卡槽除了安装定位的作用，还可以在走纸过程中对热敏纸的侧边起到限位作用，防止长时间连续打印出现纸张走偏的问题。在三维建模过程中，需要重点验证发热基片和散热条的贴合间隙，确保两者之间没有悬空区域，否则会导致局部散热不畅，出现发热元件烧坏的问题；同时要验证安装孔位和通用设备机架的匹配度，确保固定螺丝可以顺利穿入，不会出现孔位错位导致无法安装的情况；还要模拟胶辊压合时的受力变形情况，确保整个打印幅面内的接触压力偏差不超过10%，保证打印效果的一致性。这类宽幅热敏打印头相比小尺寸打印头，对结构的直线度要求更高，建模时需要严格控制长条结构的平面度公差，避免加工后出现翘曲，导致局部接触不良。
