食品工业用24V直流供电电源装置

　　在食品加工生产场景中，各类检测传感器、小型执行机构、现场数据采集终端往往需要稳定的24V直流供电，这类供电模块不同于普通民用电源，需要适配生产车间的布线逻辑、安装空间以及多设备并行供电的接口需求，本次建模的这款24V供电装置，正是针对食品工业现场的分布式供电需求完成的结构设计。从实际使用场景来看，这类电源模块多安装在生产设备侧的电控仓内、生产线旁的接线立柱上，或是小型移动式检测工位的设备箱内部，需要在有限的安装空间内完成固定、接线、散热的多重需求，因此整体结构采用叠层式紧凑布局，主体分为上下两个腔体结构，上层为滤波与整流单元的封闭仓，下层为接线与端口输出区，整体外形方正，边角做小圆弧过渡处理，避免安装接线时剐蹭操作人员手部，

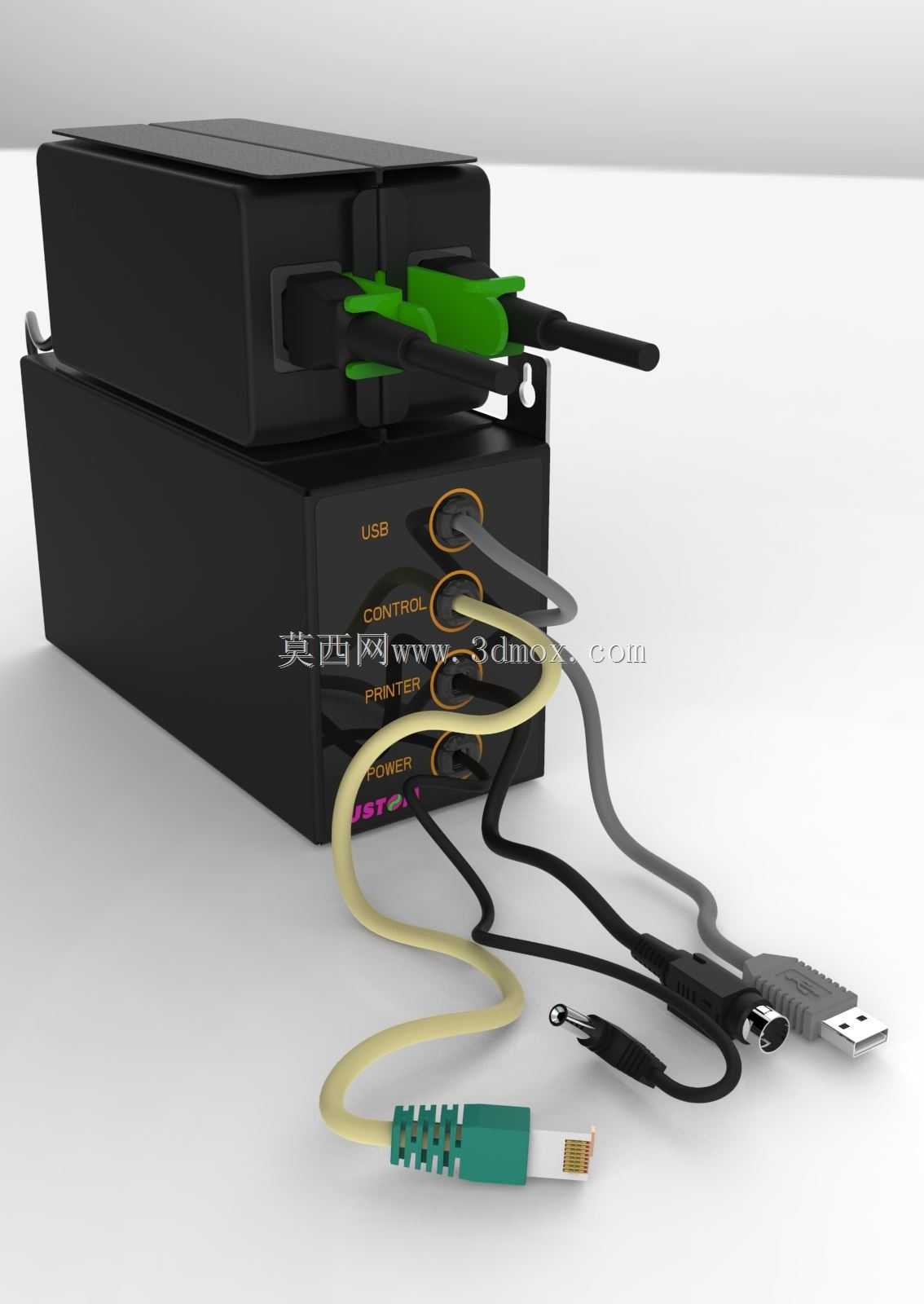

　　同时也减少车间清洁时的卫生死角，适配食品生产区域定期清洁消杀的环境要求。设备的接口布局集中在正面朝向操作侧的区域，从上至下依次排布USB供电端口、控制信号端口、打印设备连接端口、电源输入端口，每个端口旁都做了凹陷式的标识刻印区域，避免长期使用后标识磨损脱落，不同功能的端口采用差异化的接口防呆结构，避免现场接线时出现错插问题，比如电源输入口采用带锁扣的圆形航空接口，控制信号口采用带定位槽的DB类接口，USB口采用标准A型接口，外接打印设备的端口采用带卡扣的方形接口，每类接口的插拔方向都预留了足够的手部操作空间，接线完成后线缆自然向下垂落，不会出现线缆弯折半径过小导致的线芯断裂问题。从设计思路上，这款电源模块充分考虑了现场安装的兼容性，

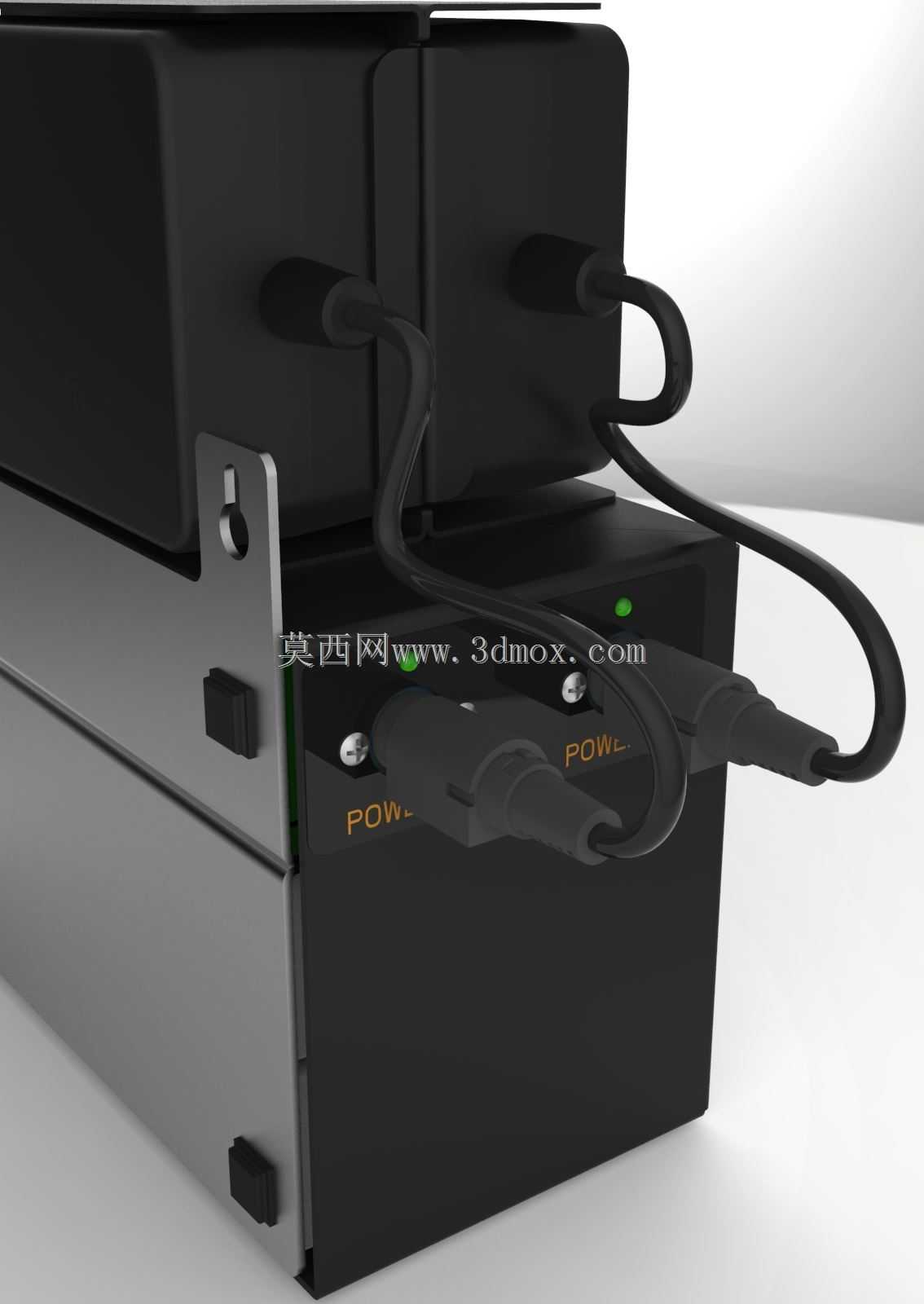

　　背部预留了两种安装固定结构，一种是适配标准DIN导轨的卡扣结构，可以直接卡装在电控柜的标准导轨上，无需额外打孔；另一种是四个边角的沉头螺丝安装孔，可以通过螺丝直接固定在设备箱体的安装板上，两种安装方式可以根据现场安装条件灵活选择，不需要额外加装转换配件。设备的整体安装边界控制在长160mm、宽90mm、高110mm的范围内，叠层结构的上层腔体比下层腔体窄10mm，形成的台阶结构刚好可以作为线缆梳理的依托，接线完成后可以用扎带将线缆固定在台阶处的预留扎带孔上，让布线更加规整。在散热设计上，模块没有采用外露的散热鳍片结构，而是利用上下腔体的金属外壳作为散热面，外壳表面做细磨砂阳极处理，既可以避免食品车间内的水汽、清洁药剂腐蚀外壳，也能增大散热面积，保证长时间满负载运行时内部元器件的温度控制在合理区间，同时全封闭的腔体结构可以阻挡生产过程中产生的粉尘、水汽、少量食品碎屑进入模块内部，降低设备故障概率。模块侧面预留了状态指示灯的开孔，分别对应电源输入、供电输出、故障告警三个状态，指示灯采用内嵌式设计，光线不会直射操作人员眼部，同时在车间正常照明条件下可以清晰辨识设备运行状态。考虑到食品生产现场可能存在的设备移位、检修需求，模块的整体重量控制在1.2kg以内，单人即可完成拆装操作，所有接线端口的接线端子都采用螺丝压接式结构，不需要专用的冷压工具，现场检修时用普通螺丝刀即可完成接线更换操作。在接口的线缆适配性上，每个端口的出线位置都做了圆角导向结构，

　　即使线缆从斜向引出，也不会被端口边缘割破线缆绝缘层，适配现场不同方向的布线走向。模块上下腔体的连接采用隐藏式卡扣加两颗固定螺丝的结构，日常检修时拆开两颗螺丝即可打开上盖查看内部元器件，卡扣结构可以避免螺丝松开后上盖直接掉落，提升检修操作的安全性。从供电适配性来看，这款模块可以同时为4台以上的现场小型设备提供稳定的24V直流供电，同时预留的USB端口可以直接为现场的小型数据采集终端、条码扫描设备提供5V供电，不需要额外加装转换电源，减少现场供电节点的数量，降低布线复杂度。在实际生产线布局中，这类分布式供电模块相比集中式大功率电源，可以缩短低压供电线缆的长度，减少线路上的电压损耗，提升末端设备的供电稳定性，尤其是在输送线较长、检测点位分散的食品包装、分拣生产线上，这类小体积多接口的供电模块可以大幅简化电控系统的布线结构，降低后期运维的难度。建模过程中对所有接口的配合尺寸、安装孔位的位置精度、腔体内部的元器件排布空间都做了1:1的还原，每个结构的壁厚都按照实际注塑或钣金加工的工艺要求做了合理设置，卡扣结构的变形量、螺丝柱的强度都经过结构校验，可以直接作为结构开模、安装布局模拟的三维参考依据，也可以用于生产线电控系统的布局干涉检查，提前预判安装接线过程中可能出现的空间冲突问题。
