紧凑型七英寸触控读卡监控终端结构设计

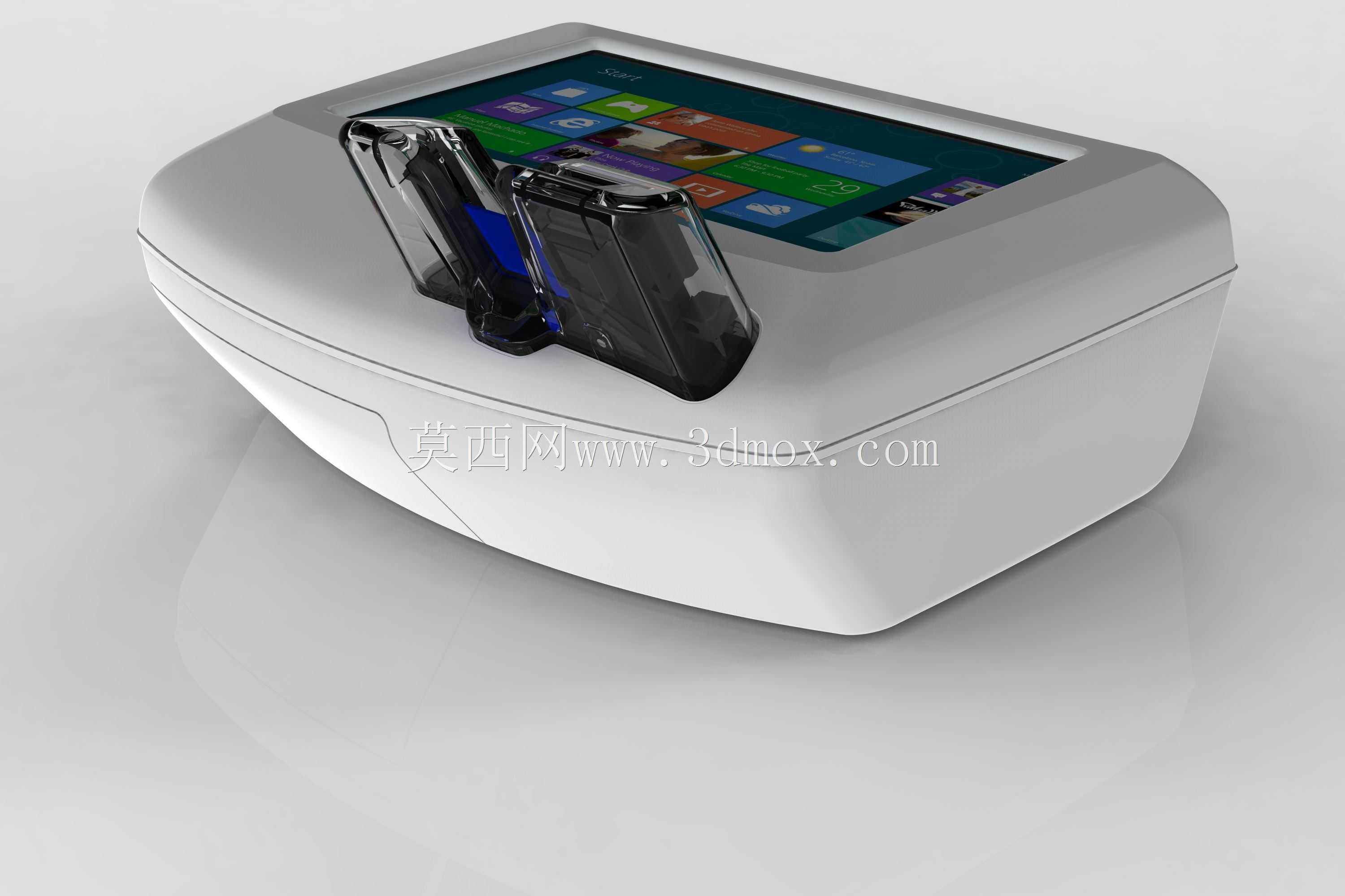

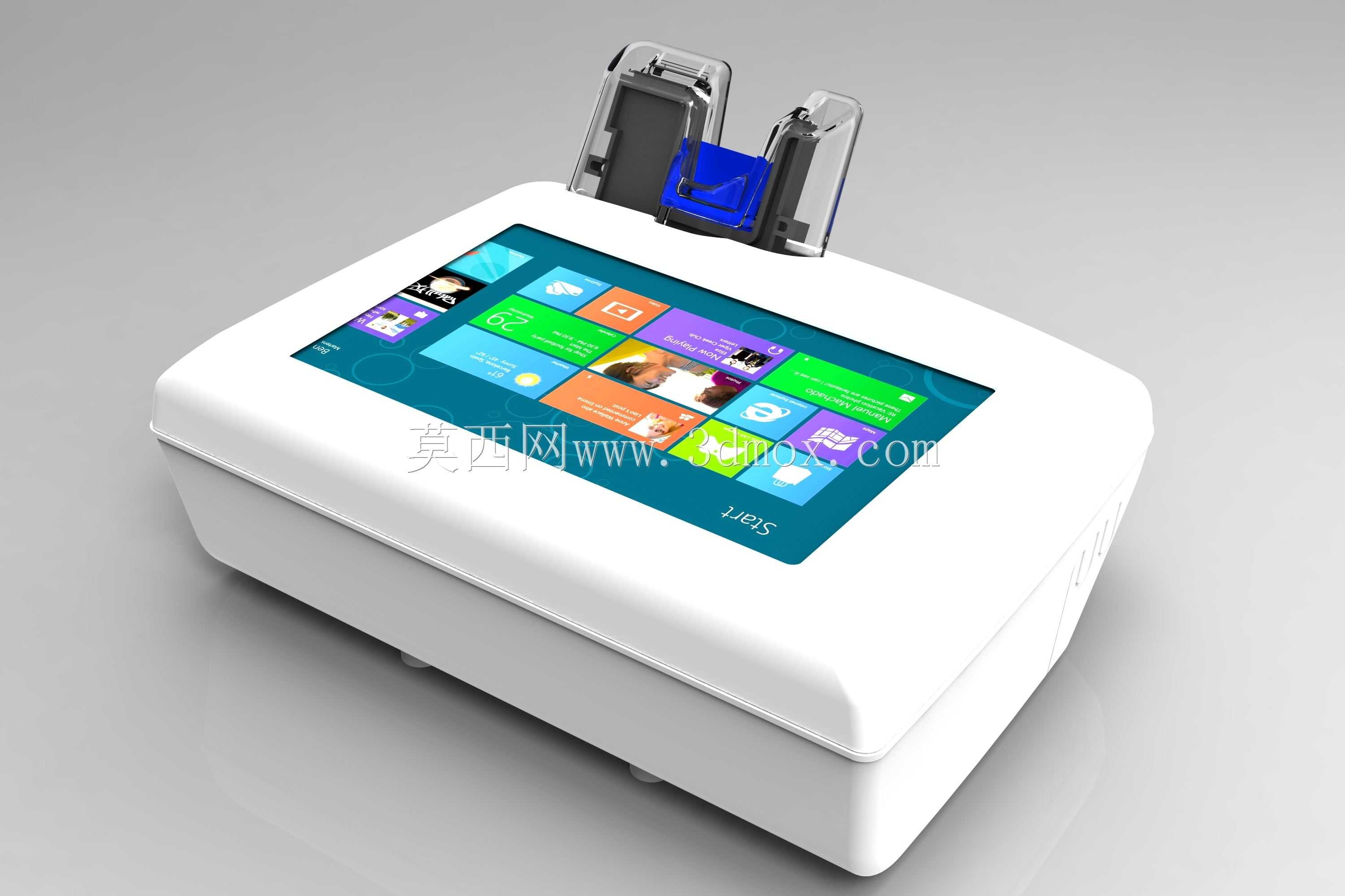

　　这款紧凑型触控交互终端的结构设计，首先围绕桌面式近场操作的使用场景做了边界约束，整体采用圆角一体化壳体设计，上壳与下壳通过止口配合加隐藏式卡扣实现装配，避免外露螺丝破坏外观整体性，壳体边缘做了1.5mm的圆角过渡，既消除注塑件的锐边风险，也能降低日常使用中磕碰造成的壳体损伤。顶部的读卡模块区域做了独立的安装仓设计，两侧设置透明防护挡片，挡片采用PC材质注塑成型，与读卡仓的卡槽采用间隙配合，预留0.2mm的装配公差，既可以对插入的卡片起到导向作用，也能避免灰尘、液体直接进入读卡模块内部，挡片顶部做了斜角导向结构，方便卡片快速对准插入口。

　　正面的七英寸触控屏采用贴合安装方式，屏幕与壳体的配合面预留0.3mm的缓冲胶圈安装槽，胶圈选用邵氏硬度40度的硅胶材质，既能吸收日常触控操作产生的微小振动，也能实现屏幕与壳体之间的密封防护，屏幕显示区域的UI布局适配800x780的物理分辨率，触控采样率满足工业场景下戴薄手套操作的识别需求，屏幕下方的壳体区域做了微弧面过渡，让操作者在长时间触控操作时手腕可以自然搭放在设备前缘，降低操作疲劳感。

　　设备内部的安装空间做了分层规划，底层预留主板、电源模块的固定螺柱，螺柱高度统一为6mm，保证PCB板与下壳之间留有足够的走线空间，同时避免板载元件与壳体直接接触造成短路风险；中层为屏幕排线、读卡模块排线的走线槽，走线槽边缘做了圆角处理，防止长期使用中排线被锐边割破造成接触不良；读卡模块与主板之间采用软排线连接，排线长度预留10mm的装配余量，方便后期维护时拆卸模块不用完全断开所有连接。

　　从实际应用场景来看，这类设备可部署在车间工位做生产数据采集终端，工人通过触控屏录入生产报工数据，插入工卡即可完成身份识别与数据绑定，也可作为小型门店的会员核验终端，或是实验室的设备权限管控终端，通过刷卡确认操作人员权限后才能启动对应实验设备。设备底部预留四个均匀分布的防滑胶垫安装位，胶垫直径12mm，厚度2mm，既可以增大设备与桌面的摩擦力，避免操作时设备滑动，也能垫高设备底部，让下壳与桌面之间留有1mm的通风间隙，帮助内部元件自然散热，无需额外加装散热风扇，降低设备运行噪音与故障点。

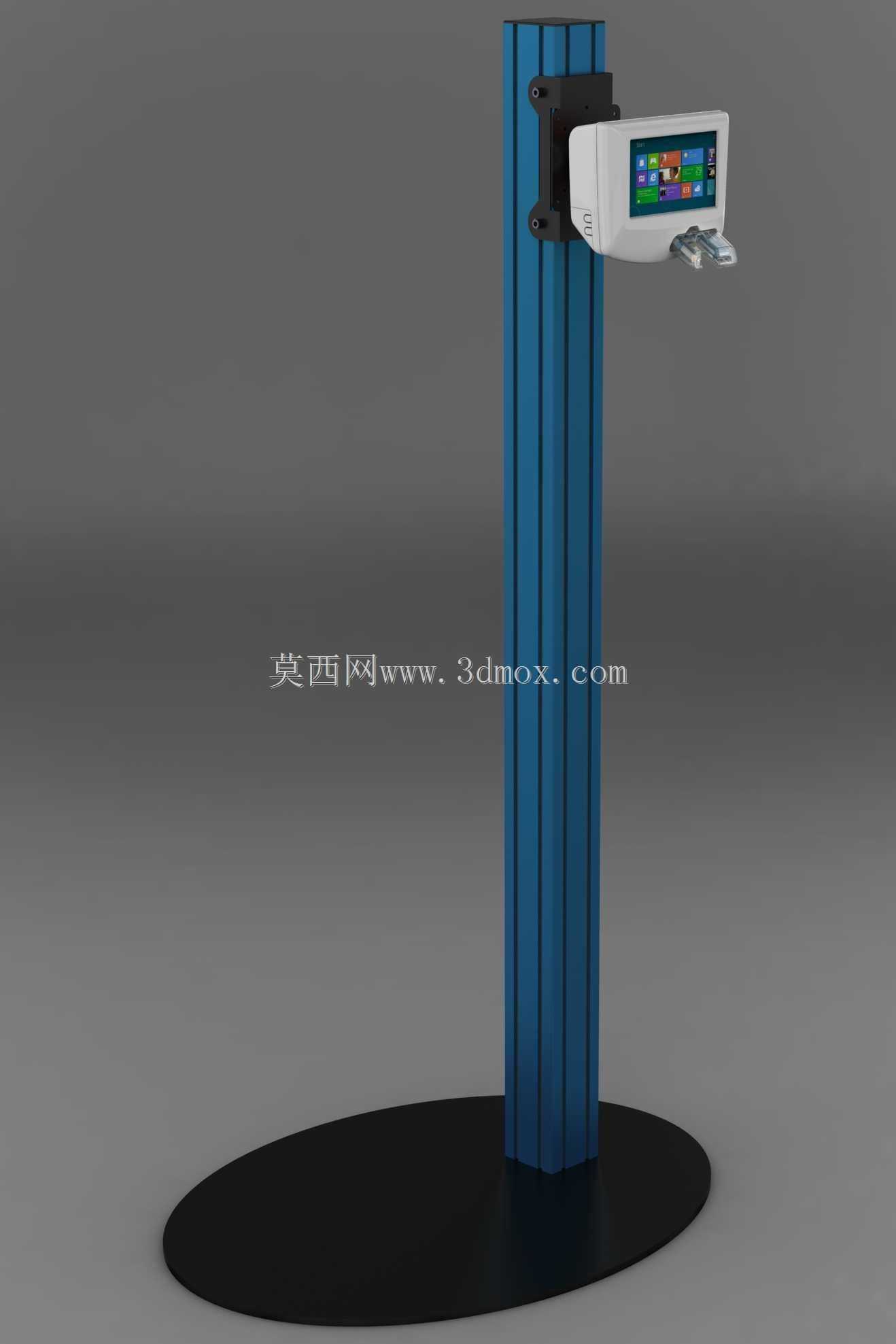

　　在结构强度设计上，壳体选用ABS+PC混合材质注塑，壁厚均匀控制在2.2mm，既保证壳体的抗冲击强度，也能控制注塑过程中的缩痕风险，读卡区域的插卡口位置做了局部加厚处理，加厚区域壁厚达到3mm，避免频繁插卡造成插口位置开裂。设备的整体外轮廓尺寸控制在适合单人单手挪动的范围，重量集中在底部的配重区域，防止触控操作时设备出现翘边问题，所有外部接口统一布置在设备后侧，包括电源接口、通讯接口，接口位置做了下沉式设计，避免线材弯折角度过大造成接口损坏，后侧同时预留了壁挂安装的挂孔，可根据使用需求选择桌面放置或是壁挂安装两种方式，挂孔采用标准的葫芦孔设计，适配常规的膨胀螺丝安装，壁挂状态下设备的屏幕倾角自然适配站立操作的观看视角，无需额外加装角度调节支架。
