带引出线圆柱型3.7V锂聚合物单体电池

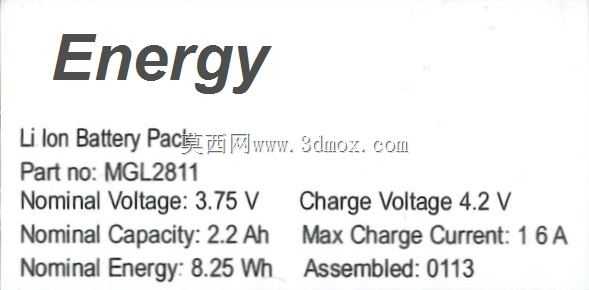

　　这款圆柱型锂聚合物供电单元，在小型便携电子设备、手持检测仪器、小型智能硬件的供电方案中应用十分广泛，不少需要独立直流供电的小型机电装置，都会选用这类单体电芯作为核心储能部件，相比同规格的镍氢、镍镉电芯，它的能量密度更高，自放电率更低，没有明显的记忆效应，在常规充放电循环下的使用寿命更长，能够适配多数对供电稳定性有基础要求的小型设备场景。从实际使用的角度看，这类电芯的核心功能是为负载提供稳定的3.7V标称直流输出，满电状态下的开路电压可以达到4.2V，放电截止电压通常控制在2.75V左右，能够匹配绝大多数3.3V、5V输入的前端电路，部分带低压差线性稳压的小型控制板，甚至可以直接通过该电芯供电，不需要额外增加升压或者降压模块，

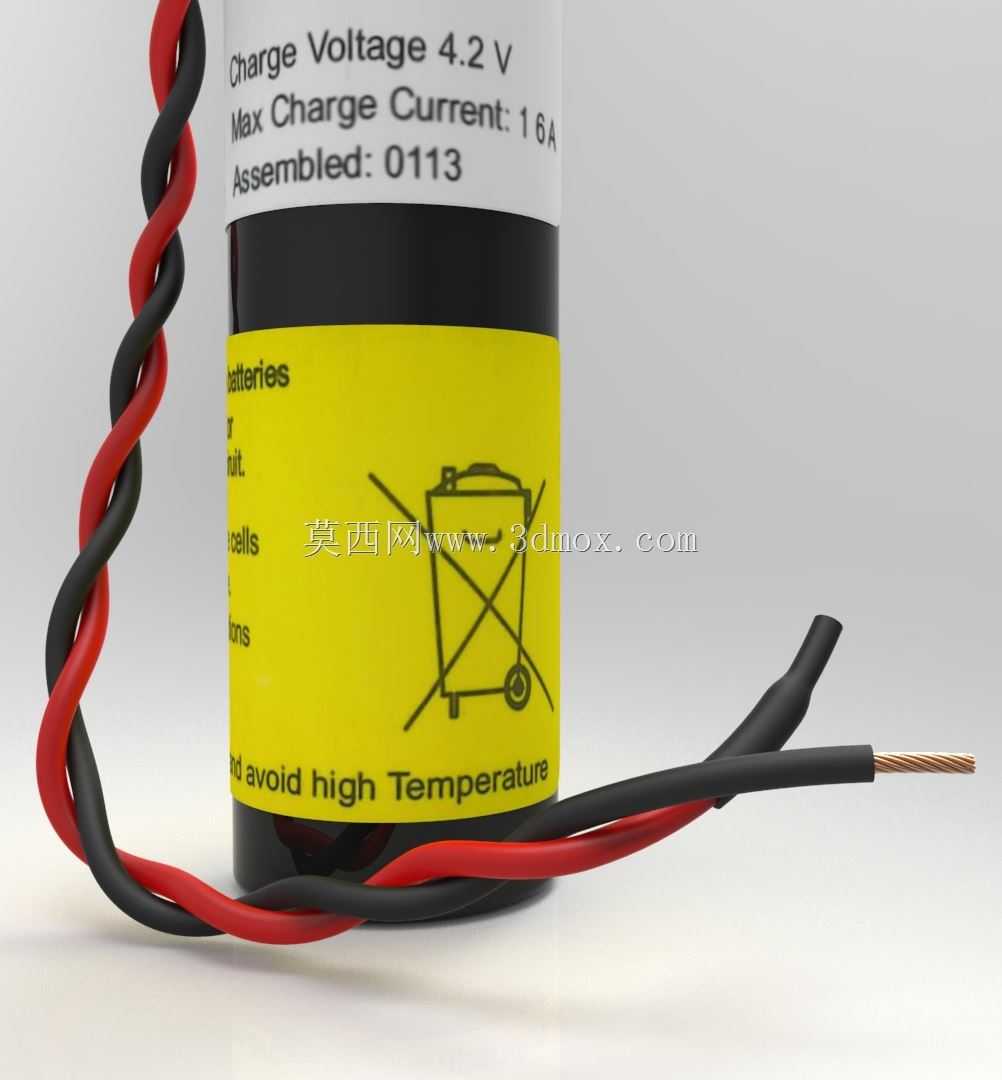

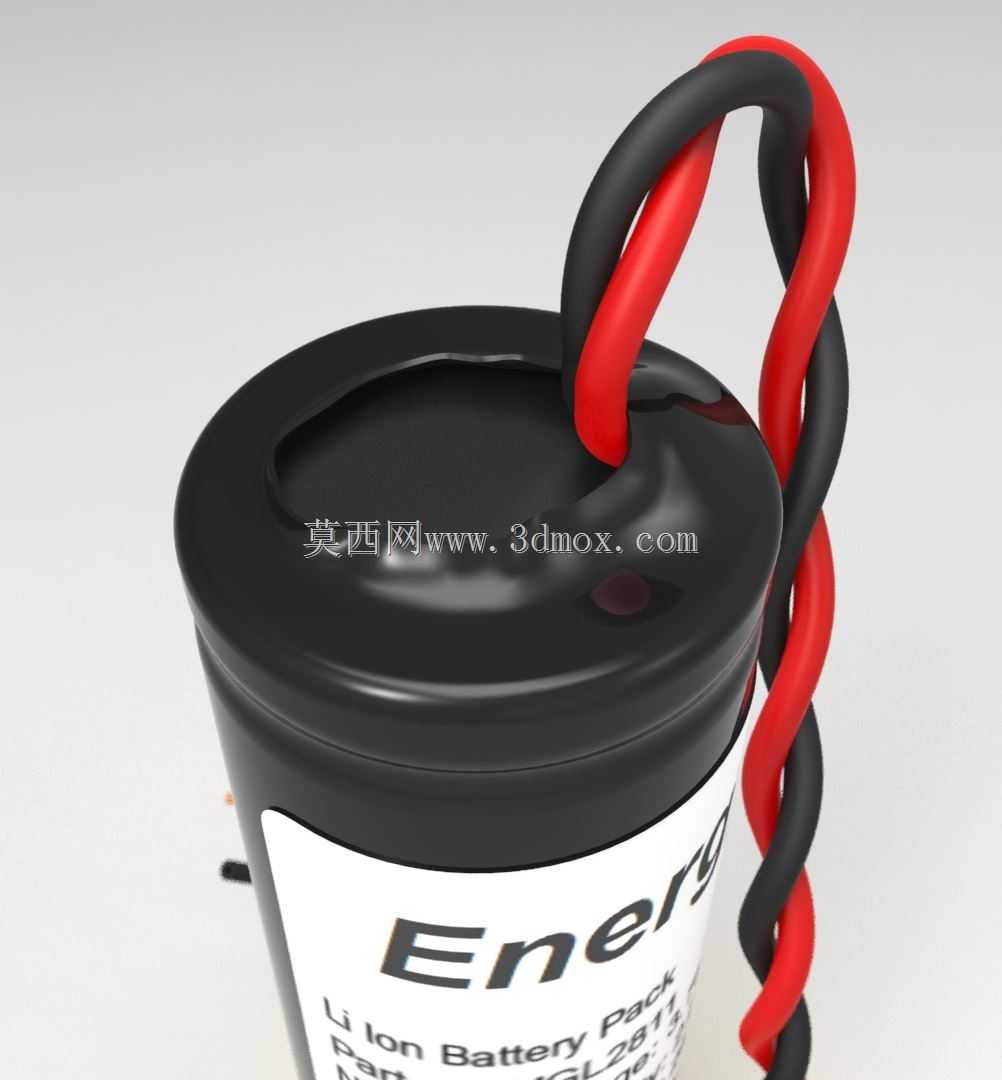

　　能够有效缩小整套供电单元的占用空间。在设计思路上，这款电芯采用了卷绕式的内部极片结构，正极采用钴酸锂涂布铝箔集流体，负极采用石墨涂布铜箔集流体，正负极之间通过耐高温的聚烯烃隔膜进行隔离，内部注入有机电解液后完成密封封装，外壳采用镀镍钢壳作为结构支撑，同时兼顾负极导电的功能，顶部的盖帽集成了过流保护、过压保护的基础PTC元件，当电芯内部温度超过阈值或者外部出现短路情况时，PTC元件会快速升高内阻切断回路，避免电芯出现热失控的风险。电芯顶部引出的红黑双绞导线，红色对应正极输出，黑色对应负极输出，采用双绞线结构的目的是降低导线在传输大电流时产生的电磁辐射，避免对周边的敏感信号电路造成干扰，导线的线径经过匹配计算，

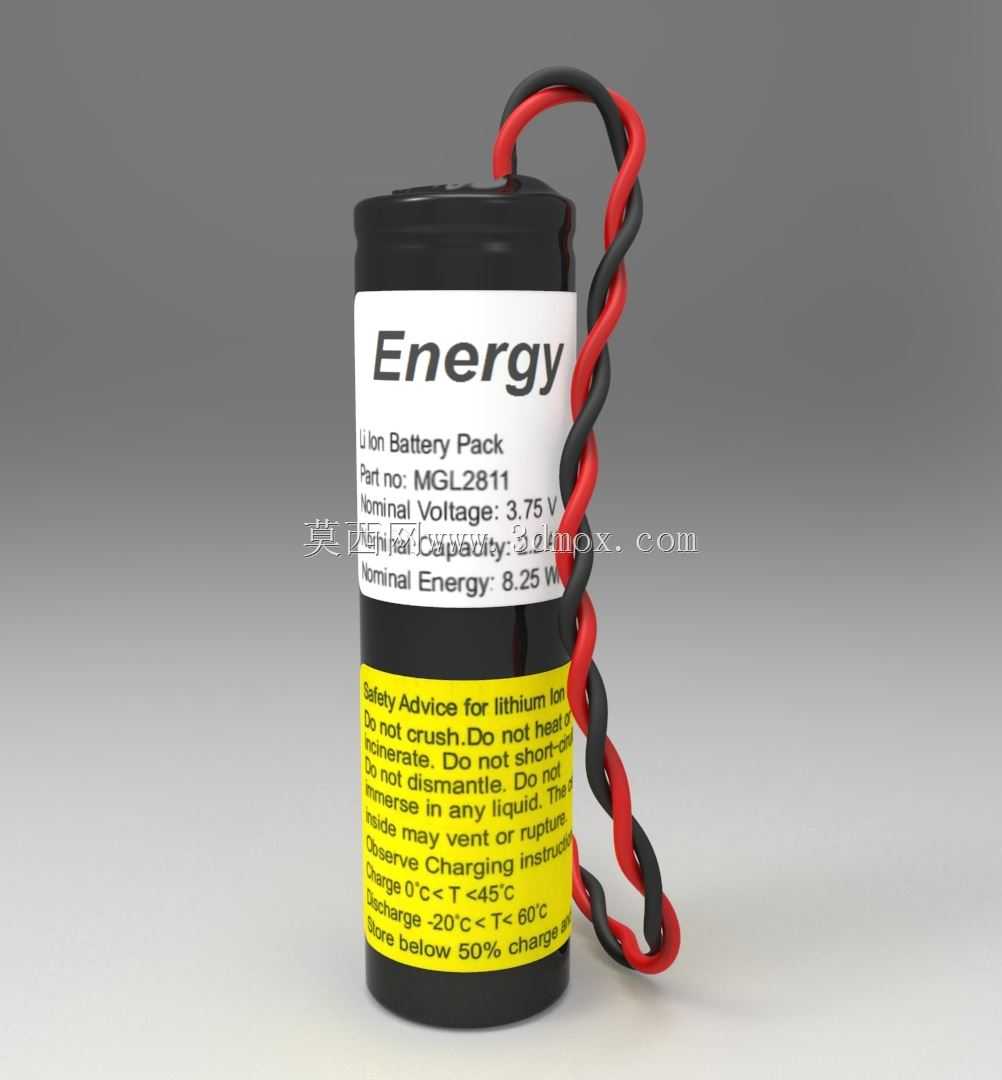

　　能够承载持续2A以上的放电电流，满足多数小型设备的峰值功率需求，导线末端可以根据实际安装需求焊接接插件或者直接焊在设备的电源输入焊盘上，适配不同的装配场景。外形尺寸方面，这款电芯采用了常规的18650规格圆柱外形，主体直径为18mm，主体高度不含引出导线为65mm，引出导线的自然下垂长度为120mm左右，在设备结构设计时，需要预留直径19mm、高度67mm的圆柱形安装空间来容纳电芯主体，同时需要在电芯周边预留至少2mm的散热间隙，避免电芯在大电流放电时产生的热量无法及时散出，影响电芯的循环使用寿命。安装边界上，电芯的钢壳外壳本身带有负极电位，在结构设计时不能让外壳直接和设备内部的其他金属导电部件接触，需要在电芯外部包裹一层0.

　　2mm厚的青稞纸或者PET绝缘膜，避免出现外部短路的情况，电芯的固定方式可以采用尼龙扎带捆绑、电池仓卡扣固定或者耐高温双面胶粘接，固定时需要注意不要对电芯外壳施加过大的挤压应力，避免内部极片出现变形导致内部短路。在实际选型应用时，需要根据设备的平均工作电流和峰值工作电流匹配对应的放电倍率，这款常规容量的电芯能够支持1C持续放电、2C峰值放电，完全满足手持小型工具、便携检测仪器、小型物联网终端的供电需求，如果是需要更大放电电流的动力类场景，则需要选用动力型的同规格电芯，不能直接用这款消费级电芯替代，避免出现放电过程中压降过大、电芯过热的问题。另外在结构装配时，引出线的走线需要避开设备内部的运动部件、尖锐结构件，避免导线绝缘层被磨破造成短路，导线和电芯盖帽的连接位置需要做应力释放处理，避免在装配或者使用过程中拉扯导线导致焊点脱落，影响供电的可靠性。
