复古任天堂NES家用游戏机外观结构复刻

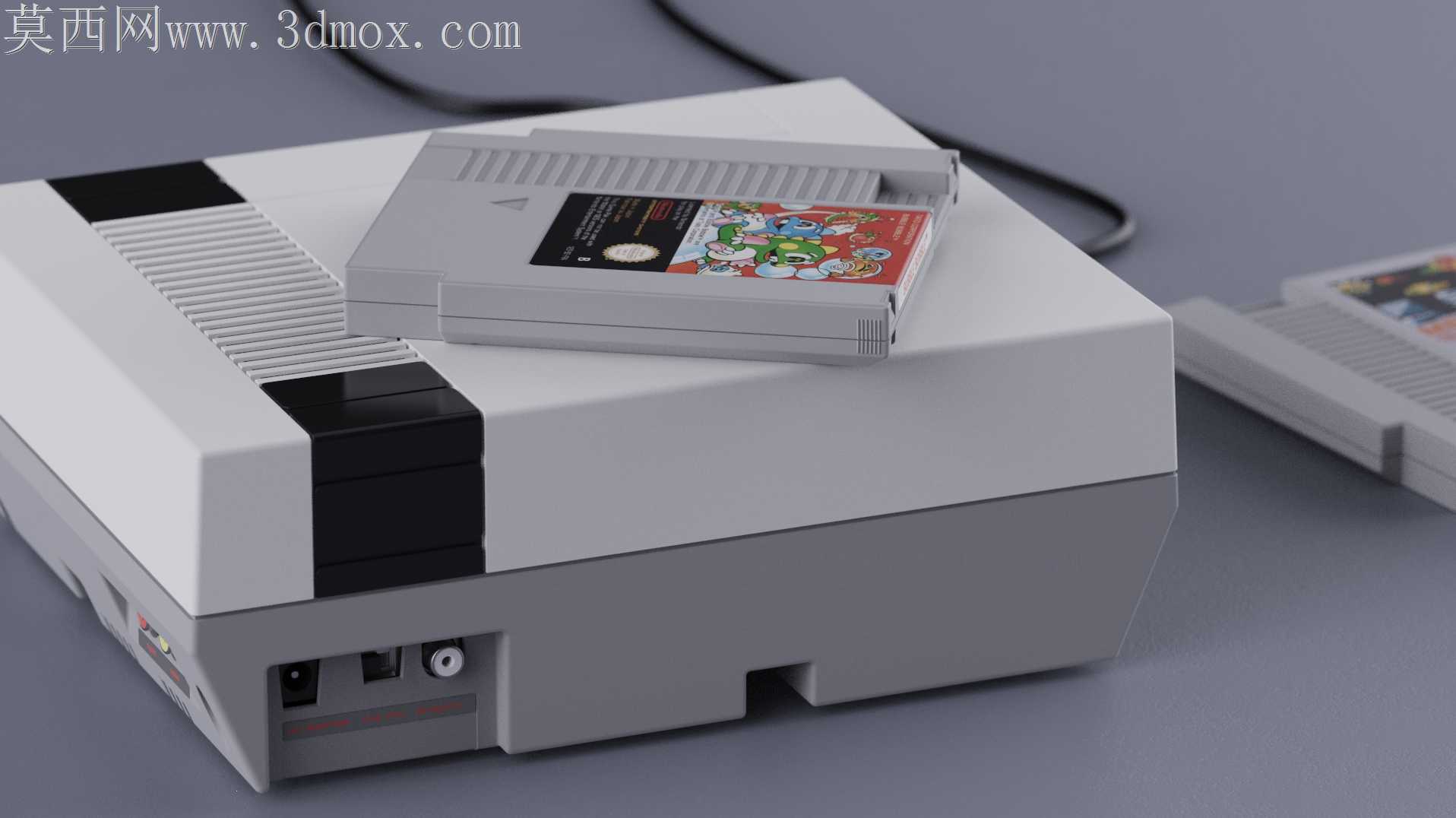

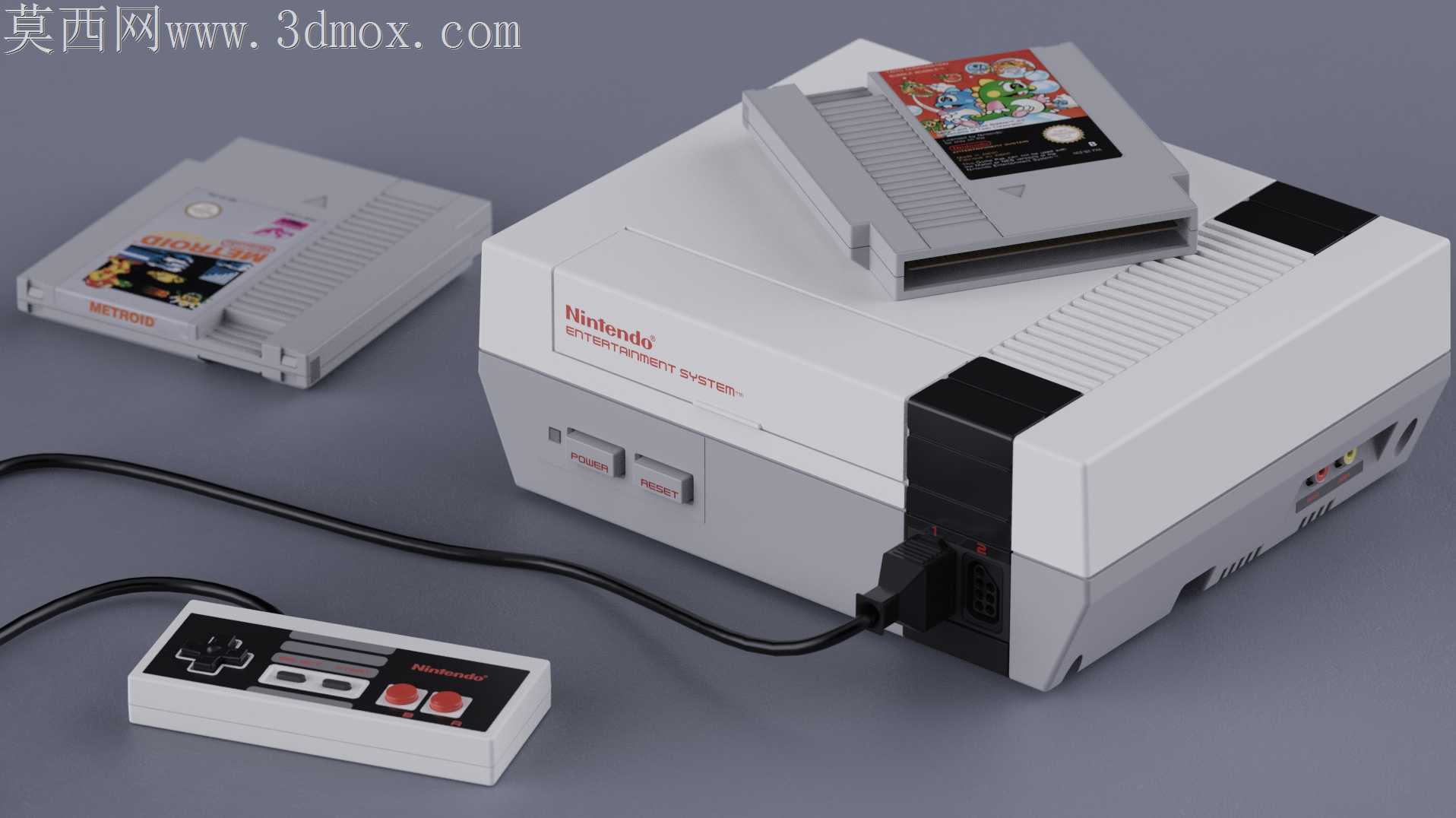

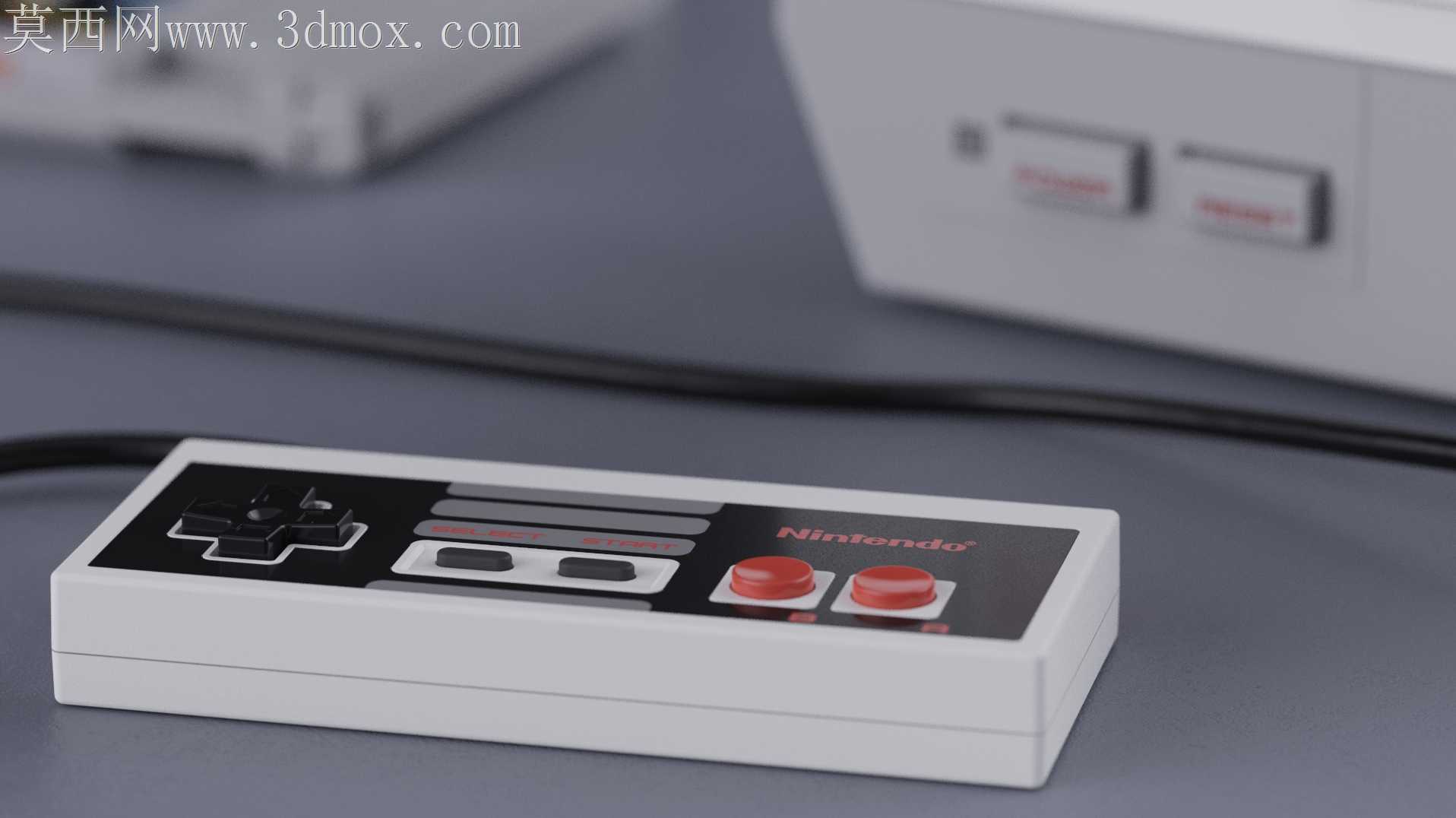

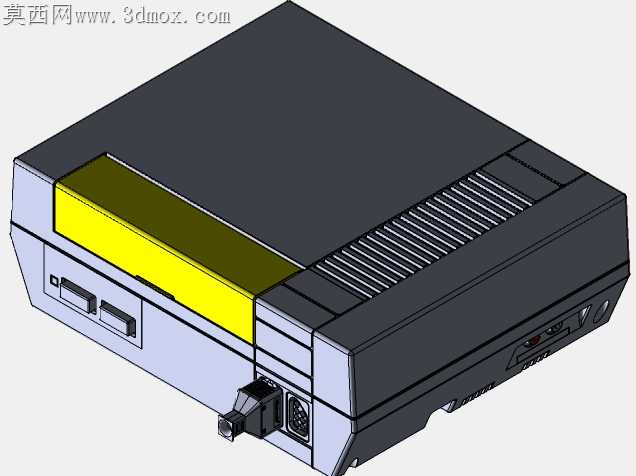

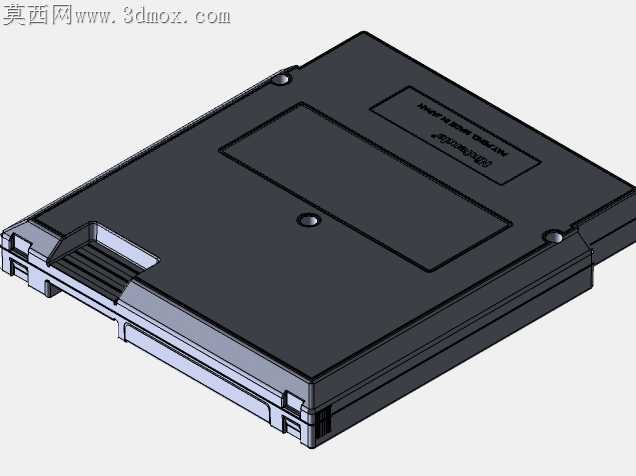

消费电子外壳注塑生产中，直角棱边的应力集中问题始终是小批量复刻复古数码产品的核心痛点，早年原版NES主机外壳的方正造型看似线条硬朗，实则在跌落测试中边角开裂概率远超圆弧过渡的同期产品，复刻建模时针对这一原生结构缺陷做了隐性优化，所有外露棱边保留0.8mm的视觉直角效果，内侧却做了1.2mm的圆弧倒胶，既不破坏初代机型的硬朗复古观感，又能让注塑件出模时减少披锋，日常使用中磕碰时的应力分散能力提升近四成。卡带插槽的配合公差是这类复古机型复刻最容易出问题的部位，原版插槽的弹片接触位因为长期插拔磨损，很容易出现卡带接触不良的花屏问题，建模时特意将插槽内壁的导向筋做了0.3mm的偏移量，既保留原版卡带插入时的段落阻尼感，又能让第三方复刻卡带插入时不会出现过紧卡滞或者过松接触不良的问题，插槽外侧的防尘盖转轴位置，没有照搬原版的薄壁转轴结构，而是将转轴直径从1mm提升到1.5mm，搭配0.1mm的装配间隙，反复开合的疲劳寿命能达到原版结构的三倍以上，外观上却完全看不出改动痕迹。手柄的线缆出线位是另一个容易被忽略的结构隐患点，原版手柄出线位因为直角弯折设计，使用半年以上就容易出现线缆外皮断裂、内部线芯虚接的问题，建模时在出线位内侧增加了一段15度倾角的缓冲导向槽，线缆弯折时会顺着导向槽形成自然弧度，不会在根部形成死折，手柄表面的按键字符没有做简单的贴图处理，而是做了0.15mm的下沉凹槽，对应实际生产中的激光雕刻或者丝印定位，按键的配合间隙控制在0.2mm，按动时不会出现晃动感，十字键的下方支撑柱做了十字形的加强筋，长时间按动也不会出现柱位断裂的问题。主机侧面的散热格栅没有照搬原版的等宽开槽设计，而是在格栅内侧增加了错位挡尘筋，空气可以正常流通带走主板工作热量，灰尘却不会直接顺着格栅落到主板表面，格栅的壁厚控制在1.2mm，注塑时不会出现缩水痕，外观上和原版的格栅视觉效果完全一致。主机底部的脚垫位置做了内嵌式的卡槽，不用额外粘贴双面胶，橡胶脚垫可以直接卡入卡槽，长期使用也不会出现脚垫脱落、主机放置打滑的问题，电源接口和视频输出接口的定位台阶做了0.1mm的负公差，接口插入时能和外壳紧密贴合，不会出现缝隙过大漏光或者插不到位的问题。卡带外壳的卡扣结构也做了细微调整，原版卡带的上下壳卡扣因为壁厚过薄，拆开一次就容易断裂，复刻时将卡扣的扣位厚度从0.6mm提升到0.9mm，扣合力度适中，拆开维护时不会轻易断扣，卡带表面的标签区域做了0.2mm的下沉台阶，粘贴标签时不会出现边缘起翘的问题。
