工业设备用锥座可调式支撑固定构件

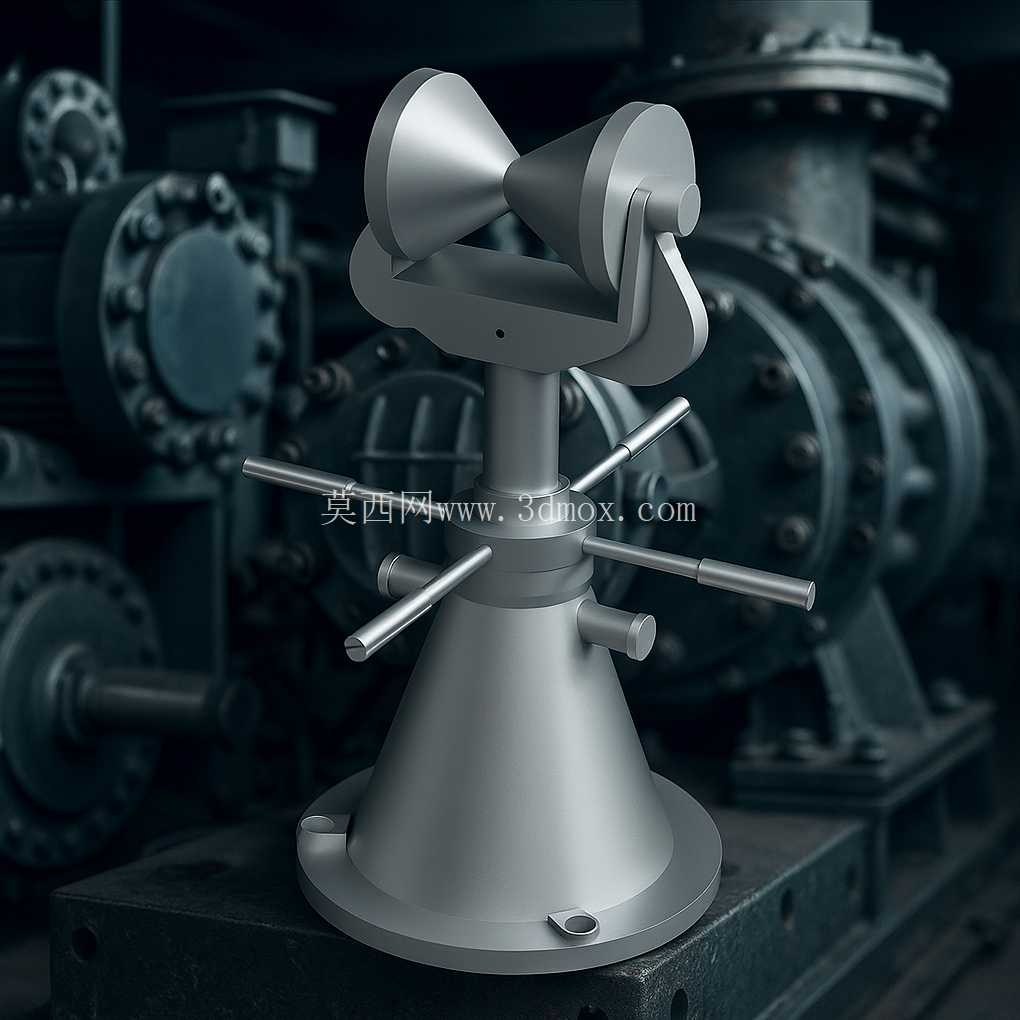

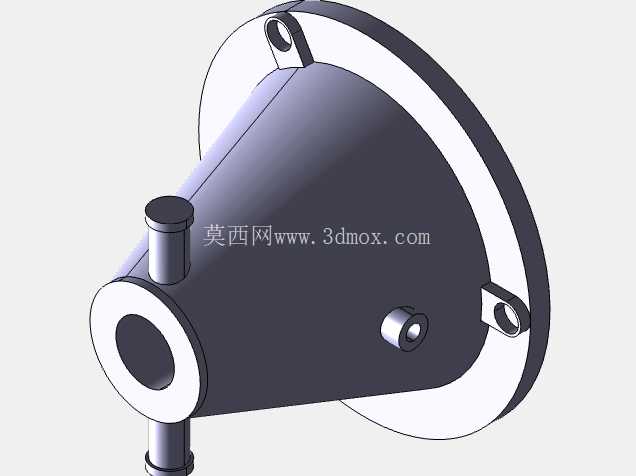

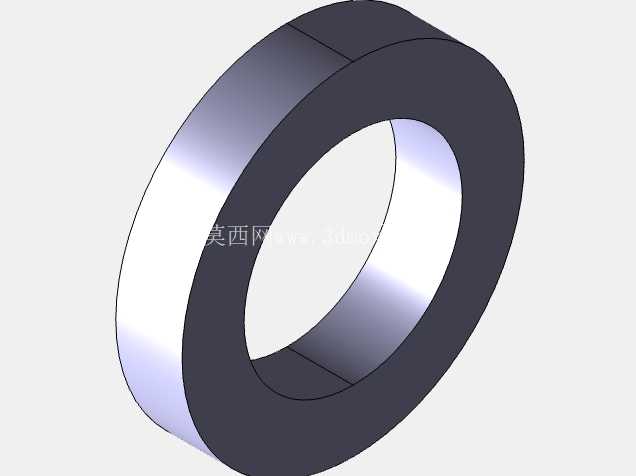

　　在车间生产线的工装排布、小型检测设备的台面架设、实验室测试台的辅助工位搭建场景里，这类锥座式支撑构件是出镜率极高的基础结构件，区别于定制焊接的一体式支架，它的核心优势在于无需现场动火加工，拿到成品即可直接完成安装固定，适配多类需要临时或长期架设的小型工业部件。从结构设计逻辑来看，底部采用锥形扩面底座是经过多轮受力验证的选型，相比等直径的圆柱底座，锥形结构在同等底座直径下，能将上部承载的竖向载荷更均匀地分散到安装基面，避免局部应力集中导致的基面压痕或者底座变形，底座边缘预留的沉头安装孔，可适配内六角螺栓完成与安装台面的锁附，沉孔设计能让螺栓头完全没入底座平面，不会出现凸起干涉上部构件安装的问题。

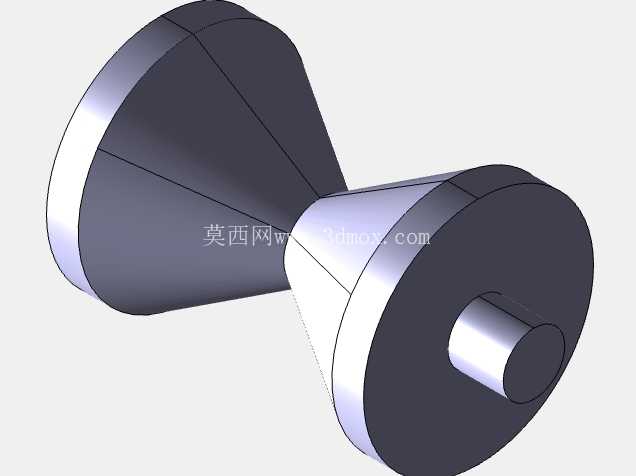

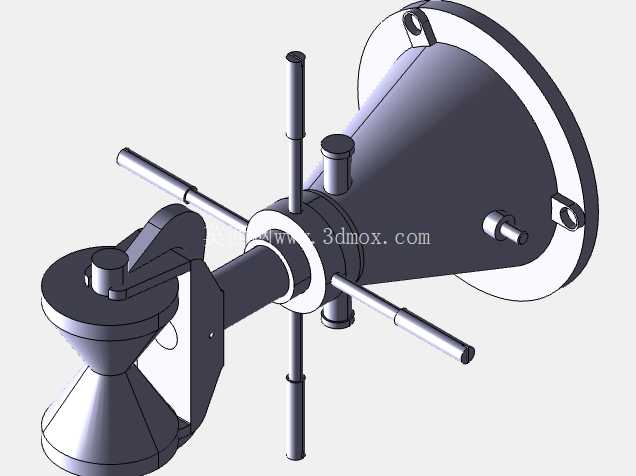

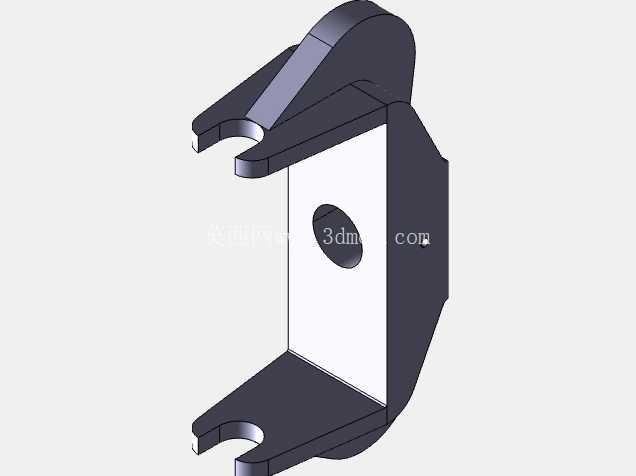

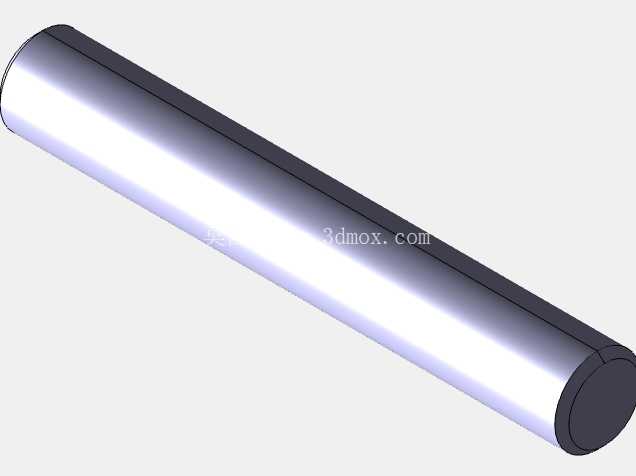

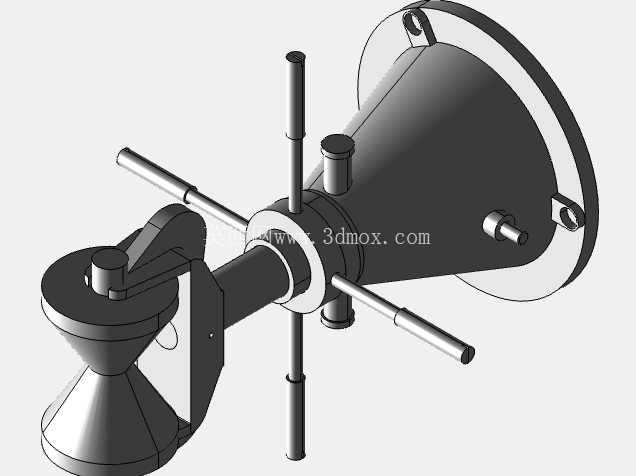

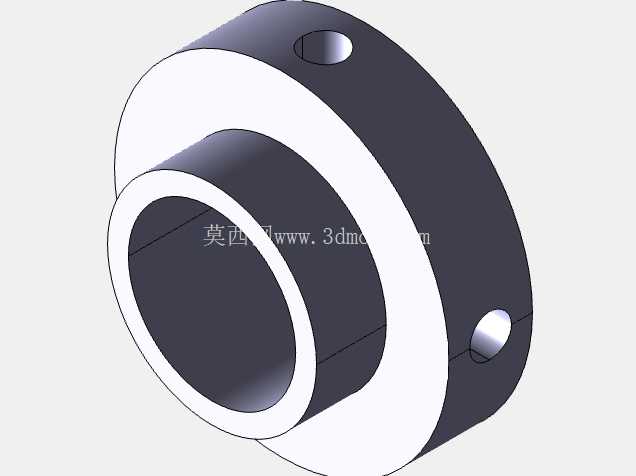

　　中部的立柱段作为承载过渡结构，采用了等直径圆钢加工而成，表面做了防锈氧化处理，立柱上径向贯穿的多根金属操作杆，并非装饰结构，而是用于手动调整上部支撑座的旋转角度时施加扭矩，相比在结构上加工扳手位，这种贯穿式杆的操作力臂更长，操作人员无需额外工具即可完成锁紧与角度调整，在设备调试阶段能大幅节省对位时间。上部的双锥面支撑头是整个构件的核心功能区，两个对称布置的锥形支撑面，可适配轴类零件、管状构件、小型设备的安装耳座等多种被支撑件的轮廓，锥面的倾斜角度经过测算，既能对圆柱形被支撑件形成自定心效果，又不会因为锥度过大导致被支撑件出现卡滞无法取出的问题，支撑头与中部立柱的连接位置设置了阻尼锁紧结构，调整到目标角度后，通过操作杆施加预紧力即可完成位置锁定，不会在承载过程中出现角度滑移。

　　从安装边界尺寸来看，底座最大直径控制在220mm范围内，整体安装完成后的高度在280mm左右，上部支撑头的开合跨度可覆盖30mm到120mm直径的被支撑件，安装时只需要在安装基面上按照底座孔位加工四个对应直径的螺栓过孔即可，不需要额外做预埋或者焊接处理，对于后期需要调整工位布局的生产线来说，这种可拆卸的安装方式能大幅减少工位调整的工作量。在实际使用场景中，这类支撑构件常被用在焊接工装的辅助支撑位，承托待焊接的轴类零件，避免焊接过程中零件因为自重出现挠度变形；也会被布置在检测平台上，作为小型传感器、检测探头的架设支座，因为角度可调的特性，能快速对准待检测的工件表面；在小型装配工位上，它还可以作为临时的工件放置架，承托待装配的零部件，减少工件与台面的磕碰划伤。

　　设计过程中特意规避了复杂的曲面结构，除了锥面和圆柱面之外，没有多余的异形结构，不管是采用传统的车铣加工，还是采用精密铸造后再做机加工的工艺，都能快速完成批量生产，加工成本相比定制的异形支架低40%左右，而且零部件的通用化程度高，后期如果出现部件损坏，只需要更换对应位置的标准件即可，不需要整体替换整个支架。在受力性能方面，单组支架的额定竖向承载可以达到80kg，完全能满足大多数小型工业部件、工装附件的支撑需求，支撑头的锥面做了淬火硬化处理，表面硬度达到HRC45以上，长期与被支撑件接触也不会出现压痕或者磨损，能保证长期使用后的支撑精度，不会因为接触面磨损导致被支撑件出现倾斜偏移。
