三耳带孔铸造连接支座结构设计

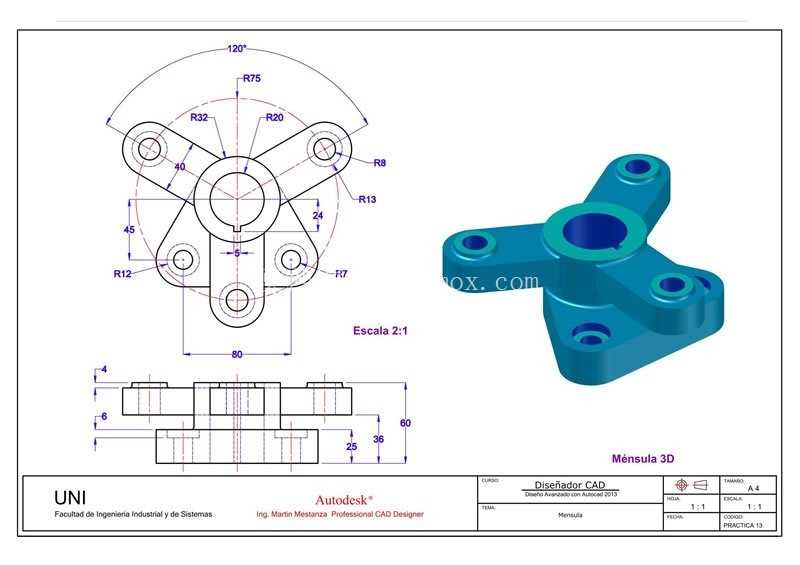

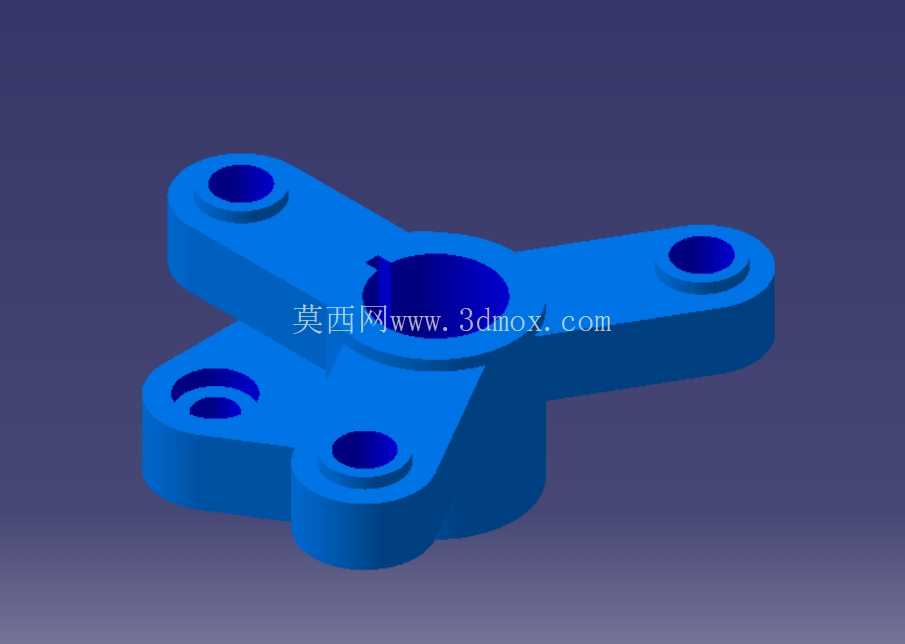

这类三耳式带孔支座属于铸造类连接承载构件，在轻工输送线、小型农用机具、通用工装夹具的铰接点位应用十分广泛，核心作用是在多杆件交汇的铰接位置，提供稳定的安装基准与载荷传递路径，避免多根连杆直接铰接带来的应力集中问题。从实际工况来看，这类支座通常安装在设备的机架基准面上，中心大孔用于穿装主轴或者铰接销轴，三个向外延伸的耳板上的通孔，分别连接不同方向的连杆、拉杆或者调节支杆，能够同时承受三个方向的拉压载荷与小幅摆动扭矩，常见于手动操作的工装夹具、小型包装设备的连杆传动机构、农用机具的悬挂连接点位，相比单耳或者双耳支座，它的多向连接能力更强，不需要额外加装转接件就能完成三个方向杆件的汇交连接，能有效精简机构的整体零件数量。

设计这类构件的时候，首先要确定中心孔的配合公差，因为中心孔是整个支座的核心定位基准，通常会根据铰接销轴的工况选择H7或者H8的间隙配合，保证销轴转动顺畅的同时不会出现过大的旷量，三个耳板的孔位位置度需要严格控制，不然装配的时候会出现连杆别劲、卡滞的问题，甚至会在运行过程中产生额外的交变应力，缩短构件的疲劳寿命。外形上三个耳板采用等厚设计，和中心筒体的连接处做了大圆角过渡，这是铸造工艺的必然要求，直角连接位置在铸造冷却的时候很容易出现缩孔、应力集中开裂的问题，圆角过渡既能优化铸造时的金属液流动路径，减少铸造缺陷，也能降低载荷传递过程中的应力集中系数，提升构件的整体承载能力。

安装边界方面，这类支座的底部是和机架贴合的安装基准面，平面度需要控制在0.1mm以内，保证安装的时候不会出现翘曲，三个耳板的孔中心和中心孔的中心高度差需要根据配套连杆的运动行程做校核，避免连杆摆动到极限位置的时候和支座本体发生运动干涉。壁厚设计上采用均匀壁厚原则，整体壁厚控制在5-8mm区间，耳板位置因为要承受孔壁的挤压应力，局部做了加厚凸台，凸台高度刚好覆盖螺栓或者销轴的头部接触区域，既不会因为多余的材料增加铸件重量，也能保证孔位的连接强度，不会在反复受载的时候出现孔壁压溃变形的问题。

从结构功能来看，这类支座不需要做额外的表面处理，铸造完成后经过抛丸清砂，对安装面和孔位做少量机加工就能投入使用，加工工序少，成本可控，适合批量生产应用。在实际选型替换的时候，需要重点核对中心孔的直径、三个耳板孔的中心距、安装面到中心孔的高度尺寸，这几个参数直接决定了配套连杆的运动行程和安装适配性，如果中心距偏差过大，会导致连杆的运动轨迹偏离设计值，出现机构卡滞或者传力失效的问题。另外在建模的时候，需要提前预留铸造拔模斜度，通常外表面取1-1.5度的拔模斜度，内孔位置取2度左右的拔模斜度，方便模具开模的时候顺利脱模，减少后续机加工的余量，同时要注意三个耳板的位置要避开铸造浇口和冒口的设置位置，避免关键受力位置出现铸造缺陷影响构件强度。
