双法兰连接90度直角弯管结构设计

　　在流体输送管路的布设场景里，受设备安装空间、管路走向转折的限制，直角转向的管件是管路系统里不可或缺的组成部分，这款双法兰连接的90度弯管，主要应用在中低压工况的流体管路转向节点，常见于工业给排水、化工介质输送、暖通循环管路、小型设备的液压油路转接等场景，相比焊接式弯头，法兰连接的形式不需要现场做焊接作业，安装拆卸的效率更高，后期管路维护、局部管件更换的时候不需要破坏整段管路的连接结构，能大幅降低现场运维的工作量。

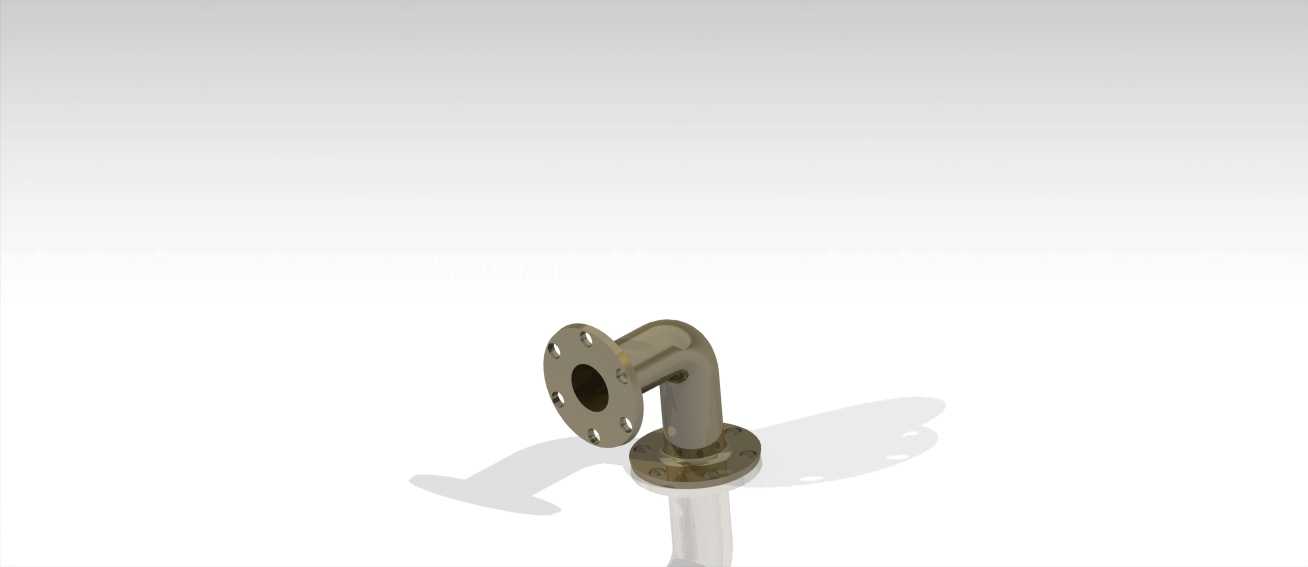

　　从结构设计的角度看，这款弯管采用两端带圆形法兰盘的90度直角转折结构，弯管主体的流道做了等径圆弧过渡处理，转折处的内壁没有直角突变结构，能最大程度降低流体经过转向位置时的局部阻力，减少管路运行过程中的压损，同时避免流体长期冲刷转折内壁造成的局部磨损，延长管件的实际使用寿命。两端的法兰盘采用标准螺栓孔布局，法兰盘上均匀分布多个贯通的螺栓安装孔，安装时可以直接和同通径的管路法兰、设备接口法兰对齐，通过螺栓锁紧实现密封连接，法兰盘的密封面做了平面精加工处理，能配合密封垫片实现可靠的端面密封，避免管路运行过程中出现介质泄漏的问题。

　　设计过程中首先确定的是弯管的通径参数，匹配常规工业管路的常用通径规格，两端法兰的螺栓孔中心距、法兰盘外径、密封面宽度都严格对应同压力等级的法兰标准，确保和市面上常规的标准法兰件具备完全互换性，不需要额外做转接件就能直接装配使用。弯管的转折半径经过反复校核，既保证流道过渡足够顺滑，不会出现流道截面突变的问题，又控制了弯管整体的外形尺寸，避免转折半径过大造成管件占用过多安装空间，适配设备内部紧凑的管路布设需求。

　　安装边界方面，这款弯管的两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留出法兰螺栓的操作空间，两个法兰的对接面分别对应垂直和水平方向的管路接口，安装前需要确认两端对接管路的中心距和弯管的中心距尺寸匹配，避免强行对接造成法兰密封面错位、螺栓受力不均的问题。弯管主体和两端法兰采用一体化铸造成型的结构，整体结构强度更高，相比焊接拼接的弯头，不存在焊缝位置的应力集中问题，能承受管路运行过程中的压力波动和轻微振动，不会在焊缝位置出现开裂、泄漏的隐患。铸件成型后流道内壁会做打磨处理，去除铸造残留的毛刺、飞边，保证内壁光滑度，减少流体输送过程中的杂质挂壁问题，法兰密封面会经过精加工，保证平面度满足密封要求，避免因密封面不平造成的介质渗漏。在实际选型应用中，这款弯管适合用在管路需要90度转向、且两端都需要法兰连接的节点，相比丝扣连接的弯头，法兰连接的形式更适合通径稍大、压力稍高的管路场景，连接可靠性更强，反复拆装也不会损伤连接部位的结构。设计建模过程中，需要重点关注弯管转折处的壁厚均匀性，避免铸造过程中出现局部壁厚过薄造成的强度不足问题，同时法兰盘和弯管主体的连接位置做了圆弧过渡，减少应力集中，提升整体结构的抗载荷能力。
