披萨PB013铸造用阀体类结构件

　　该结构件属于流体管路系统中的核心承压构件，主要应用在中低压工况的流体通断、换向或导流环节，常见于小型液压站、气动控制回路、低压输油输水的工业管路布局中，适配需要两端对接同通径直管路、同时需要侧方引出控制支路或检测支路的安装场景。从结构设计逻辑来看，主体采用等径直筒型腔作为主流道，保证流体通过时的压损控制在合理区间，内壁做了平滑过渡处理，避免直角结构带来的流道紊流、杂质沉积问题，筒壁厚度经过承压校核，在满足额定工作压力下的强度要求同时，尽可能控制整体重量，减少铸造环节的缩孔、缩松缺陷风险。

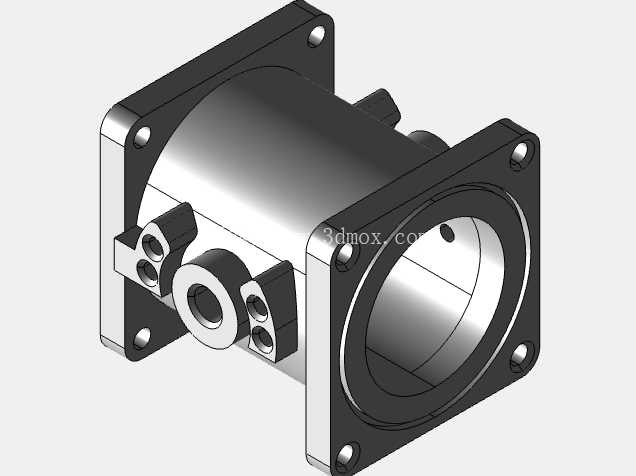

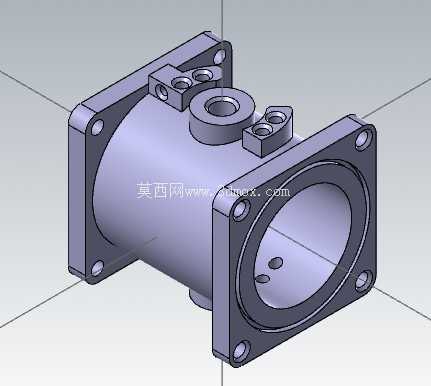

　　两端采用方形法兰安装结构，法兰面加工有均匀分布的螺栓过孔，安装时可通过螺栓与对接管路的法兰盘锁紧，法兰与筒体衔接位置做了加厚的过渡圆角，既可以降低铸造时的应力集中，也能承受法兰螺栓锁紧时的局部压应力，避免安装时出现法兰根部开裂的问题。筒体上方设置的凸台结构，分别对应不同的功能接口：居中的大直径凸台为主支路接口，可安装控制阀杆、检测探头或者外接支路管路，两侧的小凸台为定位安装孔或者辅助流道接口，可用于固定旁通元件、安装压力检测接头，凸台与筒体衔接处同样做了圆弧过渡，避免铸造时出现冷隔缺陷，同时保证接口位置的结构强度，满足外接元件的锁紧力要求。

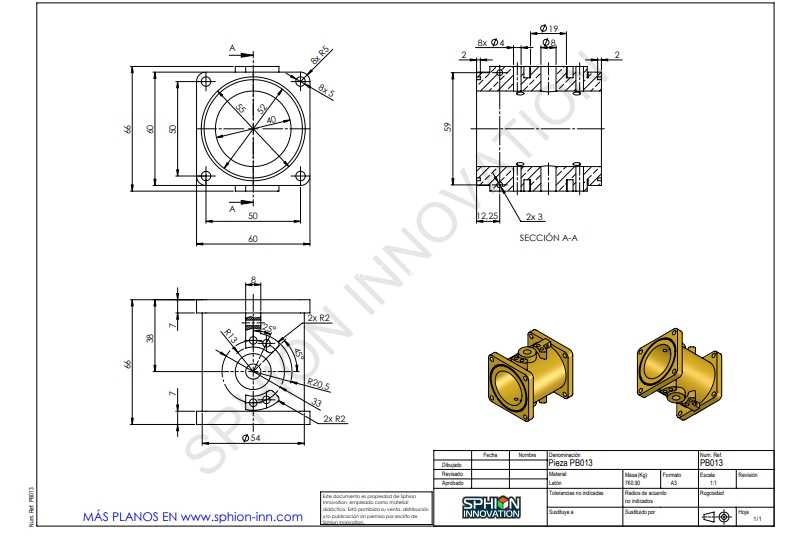

　　从安装边界来看，两端方形法兰的外轮廓尺寸决定了该构件的安装占用空间，安装时需要在法兰对接面预留密封件的安装槽位，保证对接后的密封性能，避免流体泄漏；筒体下方的小型凸台为工艺定位或者排污接口，可根据实际使用需求选择封堵或者外接排污管路。设计过程中充分考虑了铸造工艺的可行性，所有非加工面的拔模斜度控制在合理范围，避免起模时出现型壁损坏，壁厚尽量保持均匀，减少厚大截面带来的铸造缺陷，加工面预留了足够的加工余量，保证法兰密封面、接口内螺纹或者配合面的加工精度能够满足装配要求。

　　该构件在实际使用中，需要承受管路内流体的持续压力、以及管路安装带来的附加应力，因此结构设计时在应力集中的法兰根部、凸台衔接位置都做了加强处理，同时兼顾了流体通过的流道顺畅性，不会出现明显的流道突变，适合批量铸造生产后经少量机加工即可投入装配使用，能够适配多种工业流体管路的布局需求，在小型流体控制单元、设备配套管路系统中可以直接选型使用，减少重复设计的工作量。
