方形带定位孔铸造模结构设计

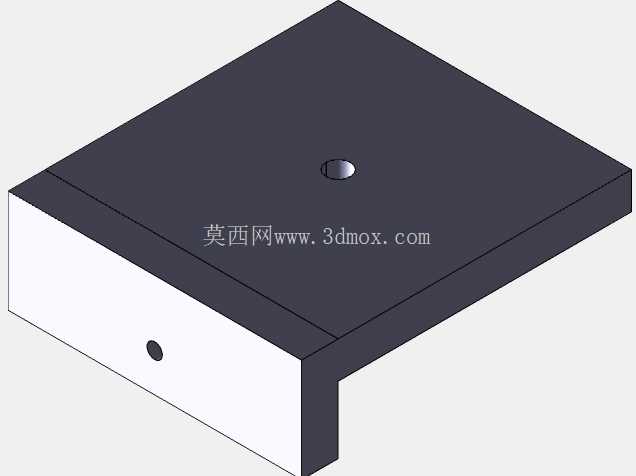

　　这套方形模体结构的铸造工装，主要面向小型平板类铸件的批量砂型铸造场景，在通用五金配件、小型机械基座类零件的生产线上适配性较强，可直接安装在现有小型震压式造型机工位，不需要额外改动设备的装夹接口。从实际生产用途来看，该模体承担铸件外形的型腔成型功能，顶面的小型沉孔用于合模时的定位销配合，侧面的通孔为顶出机构的预留安装位，合模过程中可通过定位结构保证上下模的同轴度偏差控制在0.1mm以内，避免铸件出现错边、飞边超差的问题。设计阶段优先考虑了模体的刚性需求，整体采用方块式实体结构，模体壁厚均匀，没有出现局部壁厚突变的结构，可有效降低铸造生产过程中反复受热、冷却带来的模体变形量，延长工装的使用寿命。

　　模体的安装边界完全适配常规小型造型机的工作台装夹尺寸，底部平面的平面度公差控制在0.05mm以内，安装时不需要额外加装调整垫片即可保证模体与工作台的贴合度，减少安装调试的辅助时间。顶面的定位孔采用沉孔设计，一方面可以容纳定位销的安装余量，避免合模时定位销与模体发生硬碰撞损伤配合面，另一方面沉孔的倒角结构可以引导上下模合模时自动对位，降低操作工人的合模对位难度。侧面的顶出孔位置经过受力校核，设置在模体受力均衡的位置，顶出时可保证顶出力均匀分布在模体侧面，不会出现顶出偏斜导致的模体移位或者铸件顶出变形问题。

　　在结构细节处理上，模体的所有棱边都做了小尺寸倒角处理，避免造型起模时刮伤砂型，减少砂型缺陷带来的铸件废品率；模体的分型面采用整面平面设计，没有复杂的分型落差，既降低了模体本身的加工难度，也减少了合模时的飞边产生概率，后续铸件清理的工作量可降低30%左右。从实际生产适配性来看，该模体结构不需要额外加装复杂的抽芯、滑块机构，结构简单可靠，维护成本低，适合小型铸件的大批量连续生产场景，日常维护仅需要定期检查定位孔的磨损情况，当定位孔磨损量超过0.2mm时更换配套定位销即可继续使用，不需要整体更换模体。

　　模体的型腔部分预留了后续加工的余量空间，可根据不同铸件的外形需求更换局部镶块，不需要重新制作整套模架，大幅降低了多品种小批量生产时的工装投入成本。在安装适配方面，模体底部预留了标准的T型槽装夹位置，可直接配合常规造型机工作台的T型螺栓进行固定，装夹操作简单，单次装夹的辅助时间不超过5分钟，可快速完成不同模体的切换，适配多品种铸件的柔性生产需求。
