多凸耳带孔圆盘类铸造连接基座结构

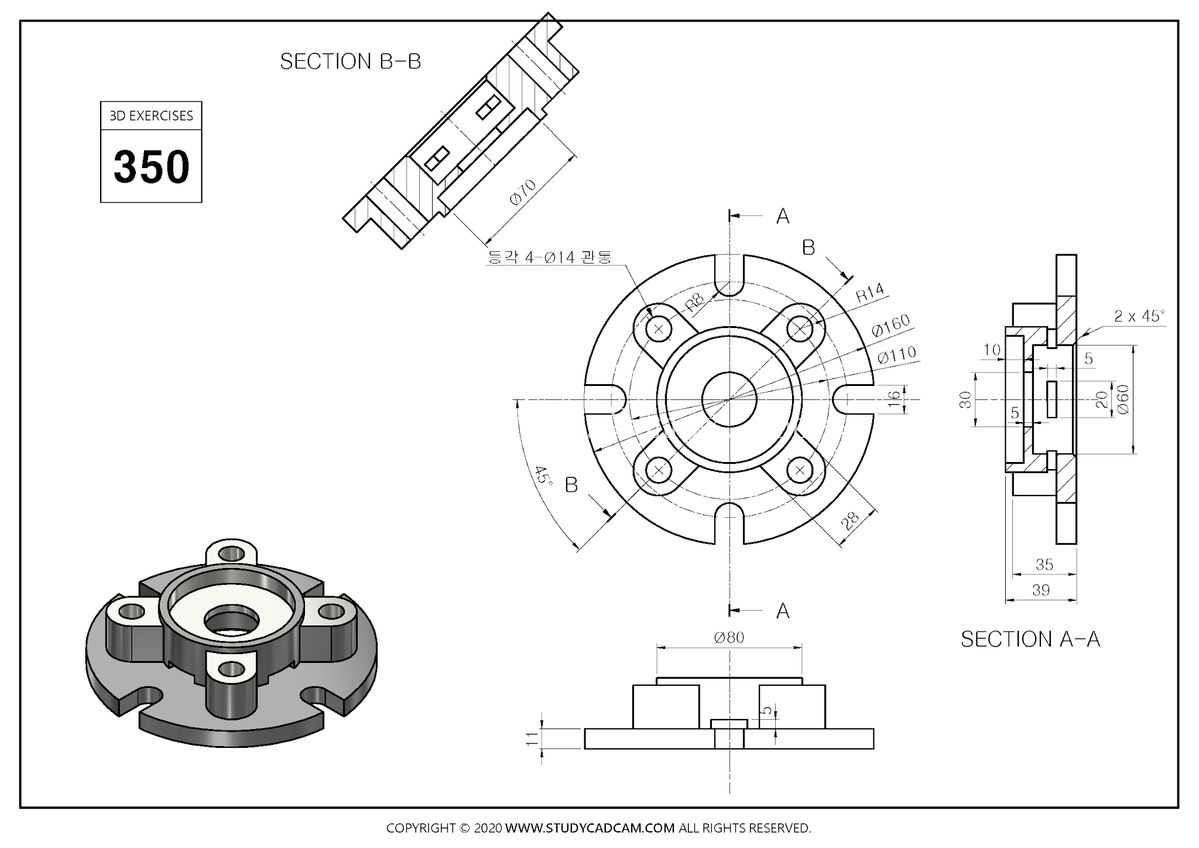

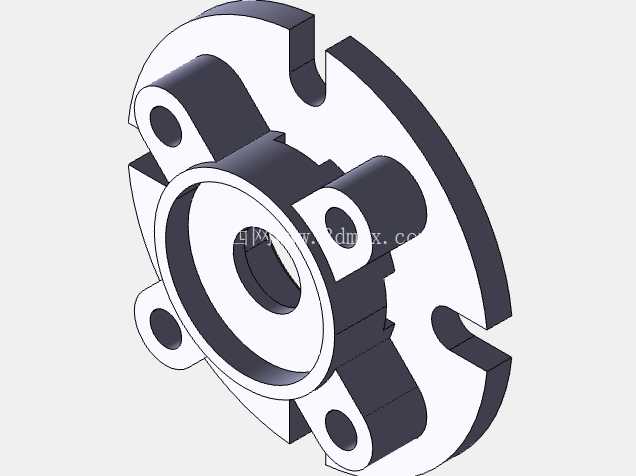

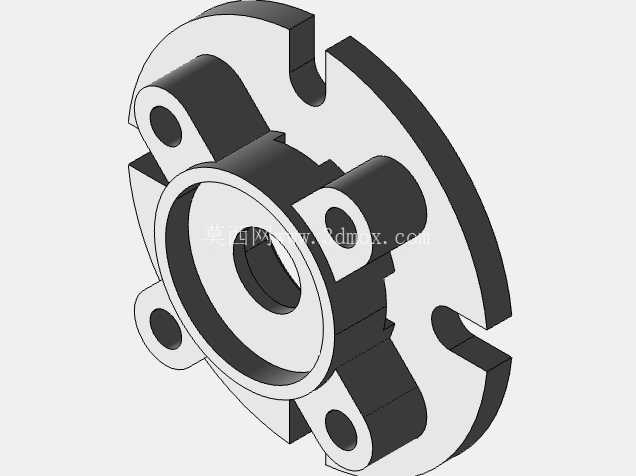

　　这类带周向凸耳的盘状基座，在中小型液压阀组集成安装、气动管路分路固定场景里十分常见，日常做设备改造时经常会碰到需要复刻这类零件的情况，很多老设备的原厂备件停产，就需要通过测绘建模来做替换件加工。从结构上看，中心的阶梯通孔是核心的流体或轴件过流/穿装通道，孔壁的台阶面是核心的定位基准，装配时对应的配合件端面会直接贴靠在这个台阶上，保证同轴度误差控制在0.02mm以内，避免运行过程中出现偏磨或者密封泄漏的问题。周向均匀分布的四个带通孔凸耳，是整个零件的安装受力点，每个凸耳的孔位都做了锪平处理，用来容纳内六角圆柱头螺钉的头部，保证螺钉安装后不会突出零件表面，避免和周边相邻的管路、结构件产生运动干涉。

　　凸耳和主体圆盘之间做了均匀的圆角过渡，这是铸造工艺必须考虑的结构细节，要是直角过渡的话，铸件冷却过程中很容易在转角处产生应力集中，出现缩松、裂纹等铸造缺陷，后续机加工的时候也容易因为应力释放导致零件变形，尺寸超差。零件底部的圆盘边缘做了三处对称的缺口，这不是随意设计的减重结构，而是对应安装基座上的三个定位销位置，装配的时候只要把缺口对准定位销卡入，就能快速完成周向定位，不需要反复调整孔位对齐，能大幅缩短现场装配的时间，尤其是在设备内部狭窄空间作业的时候，这种快装结构的优势会非常明显。做这类零件的三维建模时，首先要确定中心基准轴，所有凸耳、缺口、孔位的特征都要以这个中心轴做圆周阵列，保证各安装孔的位置度误差符合设计要求，要是单个特征手动绘制的话，很容易出现角度偏差，导致后续安装时螺钉穿不进对应的螺纹孔。建模过程中要注意区分铸造面和机加工面的余量，中心孔内壁、凸耳的锪平面、零件上下两端的贴合面都是需要后续机加工的位置，建模时要预留0.8-1.2mm的加工余量，而零件的外圆弧面、凸耳的外侧非配合面都是铸造毛坯面，不需要额外留加工余量，避免增加不必要的加工成本。

　　从安装边界来看，这类零件的外径一般控制在120mm以内，中心通孔直径根据适配的管路或轴径通常在20-40mm区间，凸耳上的安装孔适配M6-M8的内六角螺钉，整体安装后突出安装面的高度不超过35mm，不会占用过多的设备内部空间，适合在紧凑型的动力单元、阀岛安装场景中使用。实际使用过程中，这类基座要承受管路内的流体压力冲击，还有设备运行时传递的振动载荷，所以结构设计时每个凸耳的厚度都经过强度校核，保证在1.5倍额定压力下不会出现断裂或者变形，周向凸耳的均匀分布也能让每个安装点的受力更均衡，避免单个螺钉受力过大出现滑牙或者断裂的问题。

　　另外零件中心孔的台阶处通常会安装O型密封圈，建模时要注意台阶处的圆角不能过大，否则会导致密封圈压缩量不够，出现密封失效的问题，一般这个位置的圆角半径控制在0.2mm以内，既能避免锐边割伤密封圈，又能保证密封面的有效接触宽度。很多新手建模的时候容易忽略这些工艺细节，只照着外观画外形，最后做出来的模型拿去开模或者加工，就会出现各种各样的装配问题，要么是定位不准，要么是密封失效，要么是铸造的时候出现工艺缺陷，所以做这类工业零件的建模，不能只看外形相似度，还要结合实际的加工工艺、装配要求、使用场景来调整结构细节，才能让模型真正具备生产指导价值。
