带法兰基座的十字凸台连接轴座结构

项目分类:铸造模 发布时间:2026-05-29 ID:1165392
  • 带法兰基座的十字凸台连接轴座结构
  • 带法兰基座的十字凸台连接轴座结构
  • 带法兰基座的十字凸台连接轴座结构
  • 带法兰基座的十字凸台连接轴座结构

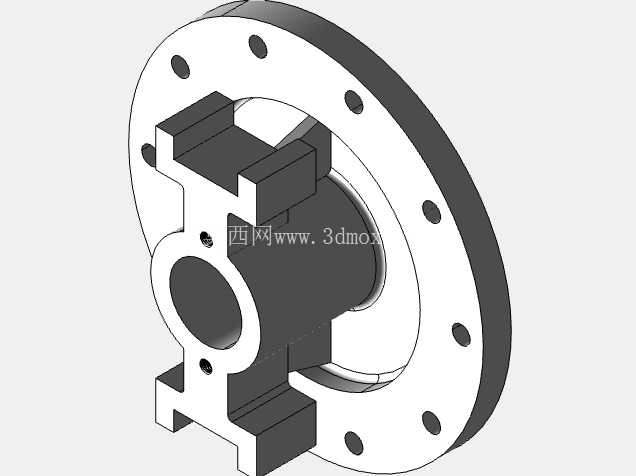

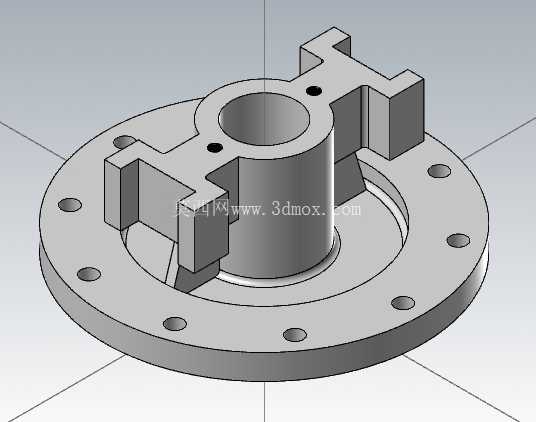

这类带法兰基座的十字凸台轴座结构,常见于中小型传动设备的动力输出端衔接位置,在轻工输送线、小型食品加工机械、自动化分拣设备的动力转接工位都能见到它的应用场景。它的核心作用是作为轴类零件的承载基座,同时通过周向的十字凸台完成周向扭矩的传递,避免轴与安装座之间出现相对转动,保证动力传输过程中的同轴度稳定性。

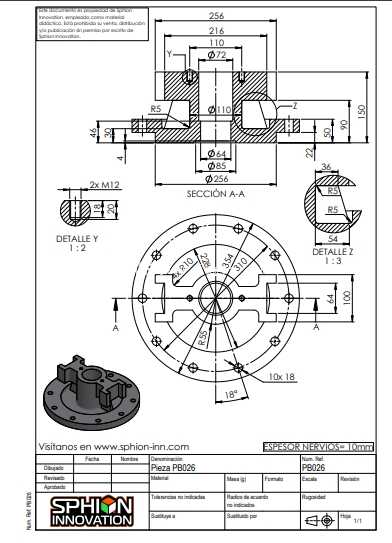

从结构设计逻辑来看,底部的圆形法兰盘是整个构件的安装基准,法兰盘上均匀分布的8个通孔是安装固定位,设计时孔位的分度圆直径需要匹配设备安装面板的预留孔位,安装时通过螺栓贯穿这些孔位将整个构件锁紧在设备机架上,法兰盘的厚度经过受力校核,能够承受轴端传递的径向载荷与轴向窜动带来的冲击力,避免长期运行后法兰出现形变导致安装松动。中间的中空筒体是轴的配合位,筒体内孔的尺寸精度需要按照基孔制配合要求加工,一般选用H7级公差,保证与穿过的传动轴之间的配合间隙处于合理范围,既不会因为间隙过大出现轴的晃动,也不会因为间隙过小导致装配困难,筒体的高度根据轴的插入深度设计,要保证轴插入后有足够的接触面积来分散载荷,避免局部应力集中。

筒体顶部延伸出的四个十字分布的凸台是扭矩传递的关键结构,这四个凸台的侧面是受力面,设计时需要保证四个凸台的分度精度,相邻凸台之间的夹角误差控制在±0.1度以内,凸台的厚度根据传递的最大扭矩计算,保证在额定载荷下凸台不会出现剪切断裂,凸台与筒体连接的位置做了圆角过渡处理,减少应力集中带来的断裂风险,凸台上预留的小孔是定位销孔,装配时可以插入定位销来锁定配套连接件的周向位置,防止传动过程中连接件出现周向滑移。

在实际选型应用时,需要重点核对几个安装边界尺寸:首先是法兰盘的外径,要保证安装后法兰边缘不会和设备上的其他相邻构件产生干涉;其次是筒体的内孔直径,必须匹配所安装传动轴的轴径,避免出现轴无法装入或者配合间隙超标的问题;第三是十字凸台的外轮廓尺寸,要和配套的连接卡槽尺寸匹配,保证凸台能够顺利卡入卡槽内,同时啮合面的接触面积达到设计要求,避免局部压强过大导致凸台磨损过快。

这类构件一般采用铸造工艺完成毛坯成型,再经过机加工保证各个配合面的精度,铸造毛坯阶段需要控制铸件的内部缺陷,避免筒体内部出现气孔、砂眼等问题影响结构强度,机加工时需要以法兰盘的下端面作为定位基准,一次装夹完成内孔、凸台端面的加工,保证各个形位公差符合设计要求,比如内孔与法兰安装面的垂直度、凸台侧面与内孔轴线的平行度,这些形位公差直接影响最终装配后的传动稳定性,如果公差超差,会导致传动轴转动时出现卡滞、振动过大的问题,长期运行还会加速轴承、密封件等配套零件的磨损。

在日常设备维护中,这类轴座的检查重点是法兰安装螺栓的预紧力、凸台啮合面的磨损量以及筒体内孔的配合间隙,当发现凸台啮合面磨损量超过设计允许值时,需要及时更换构件,避免因为凸台打滑导致传动失效,引发设备故障。设计这类构件的三维模型时,需要重点关注各个配合特征的参数关联性,比如法兰孔的分度圆、凸台的位置度、内孔的同轴度,在建模时通过参数化关联这些尺寸,后续调整规格时可以快速修改,减少重复建模的工作量,同时要注意铸造圆角、拔模斜度等工艺特征的添加,保证模型能够直接用于后续的模具设计与工艺编制,避免出现设计模型无法直接用于生产的问题。
