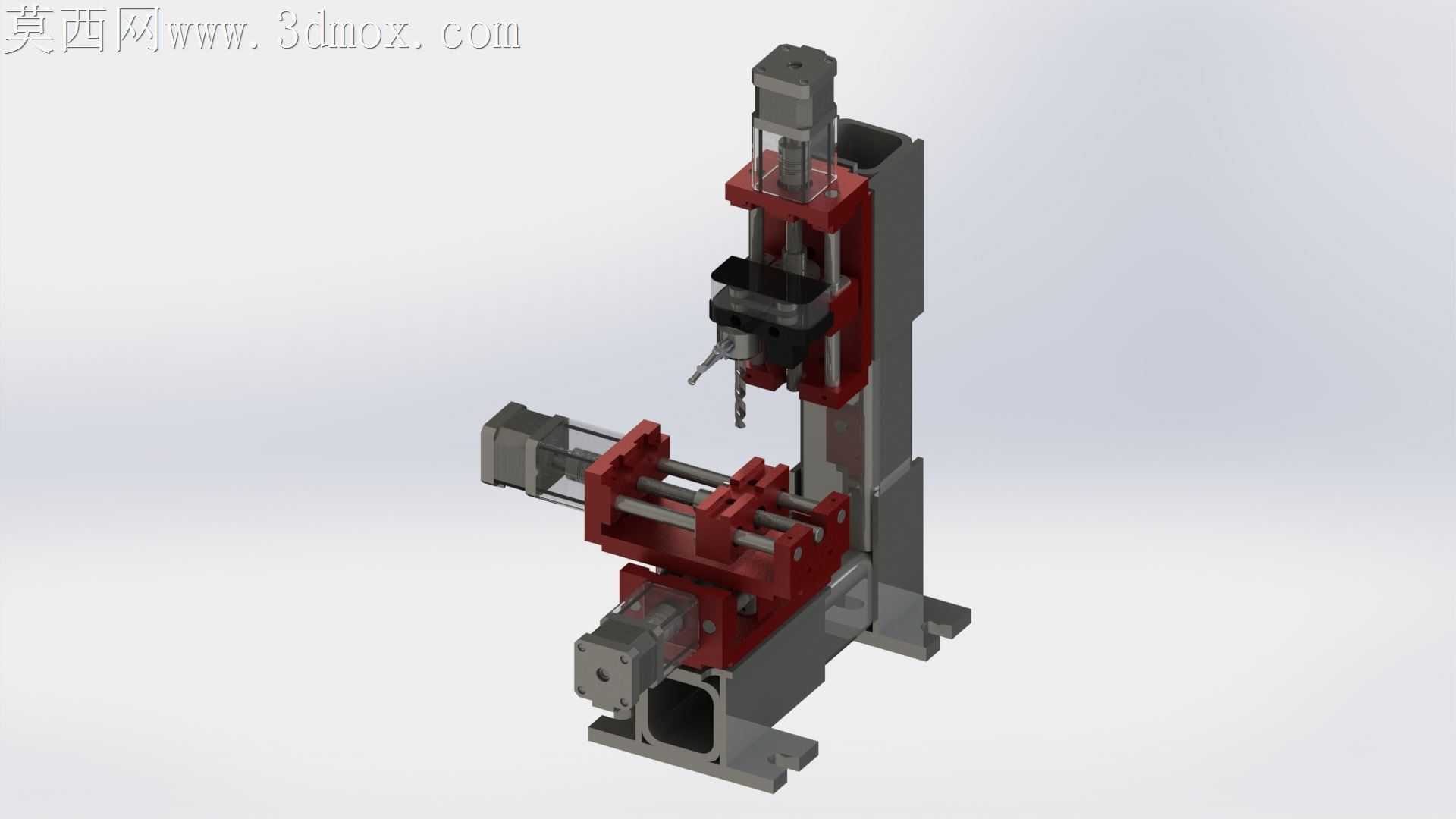

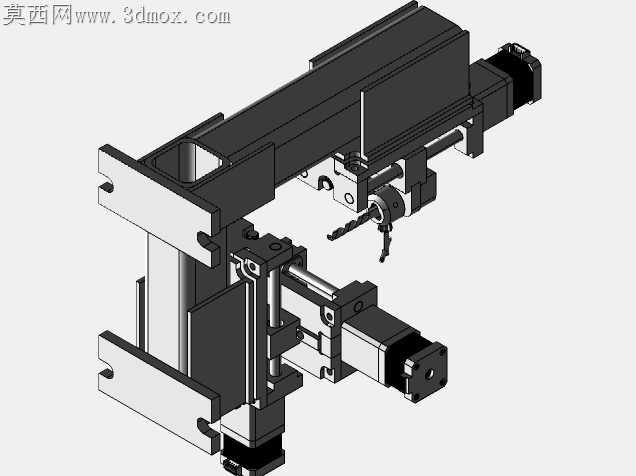

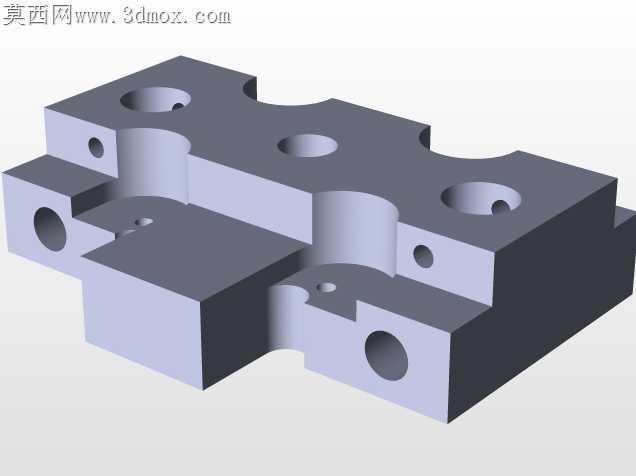

小型立式三轴数控铣床结构设计方案

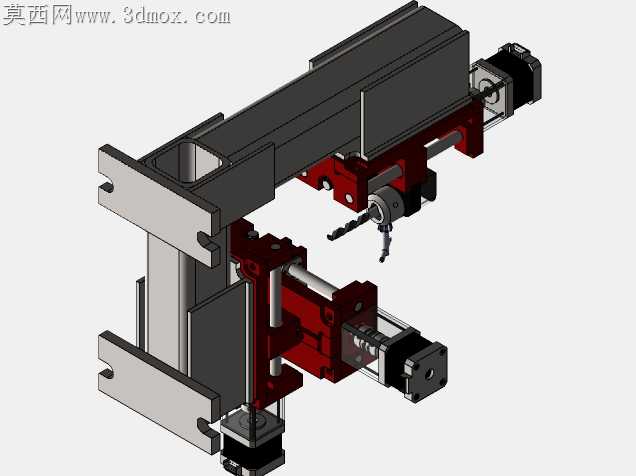

小型桌面数控铣床的落地痛点，从来不是功能堆叠的多少，而是小尺寸机架下如何平衡刚性与进给顺畅度，避免加工时出现Z轴点头、XY轴爬行的常见问题。这套结构在Z轴滑枕的导向设计上做了针对性取舍，没有采用成本更低的单导轨侧装方案，而是用双直线导轨对称布置在主轴安装座两侧，配合丝杠居中传动的布局，让钻头端的切削受力能均匀分散到两根导轨的滑块上，就算是钻削铝合金件时出现轴向冲击力，也不会因为单侧受力导致滑枕偏磨，长期使用也能保住主轴的同轴度精度。

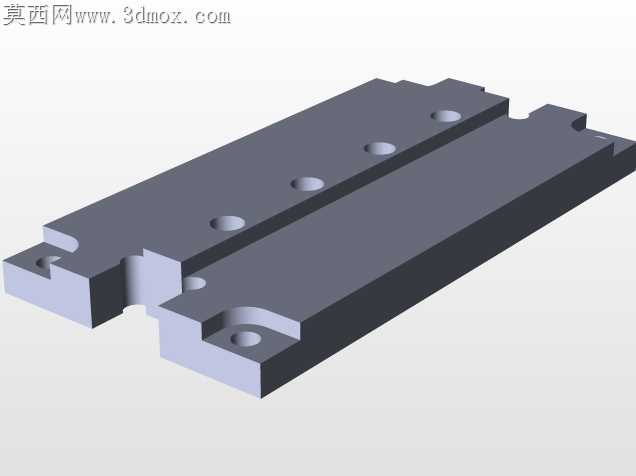

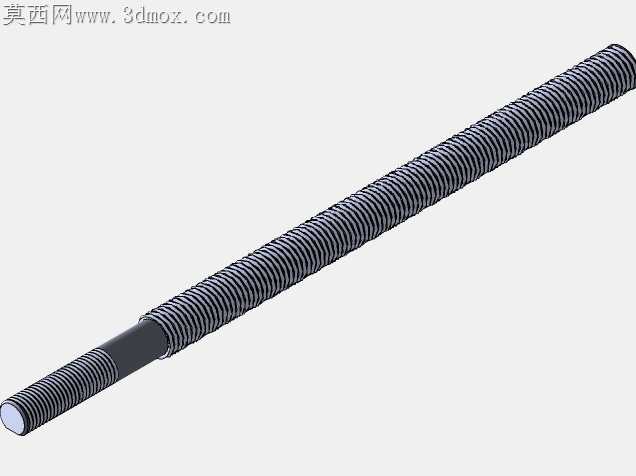

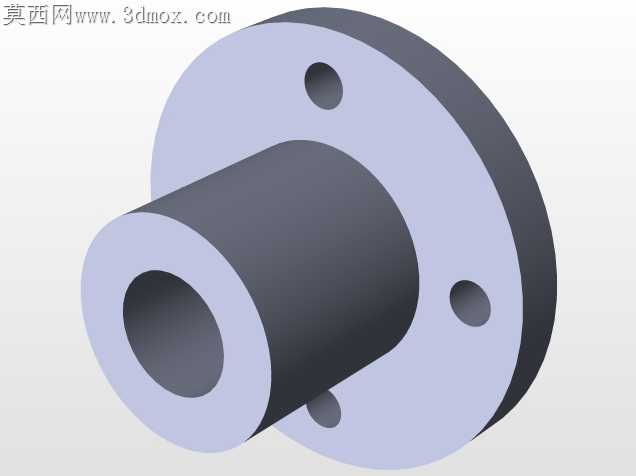

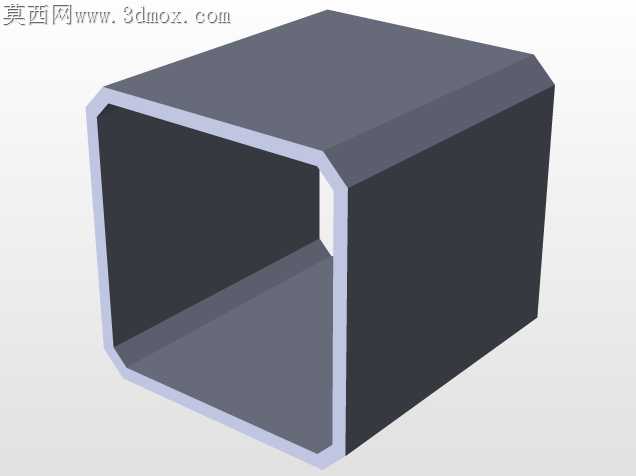

XY轴的十字滑台没有照搬大型机床的宽导轨布局，而是根据小型机架的铝型材框架特性，把导轨安装基面和型材安装槽做了贴合设计，省去了额外的转接垫板，既压缩了整体高度，又减少了垫板拼接带来的装配累积误差。传动丝杠的支撑端特意做了预紧结构调整，没有用完全锁死的固定支撑，而是留了微米级的热胀补偿间隙，连续加工三四个小时丝杠发热伸长时，不会出现憋转、进给阻力骤增的问题，这点对没有恒温冷却的桌面加工场景格外实用。

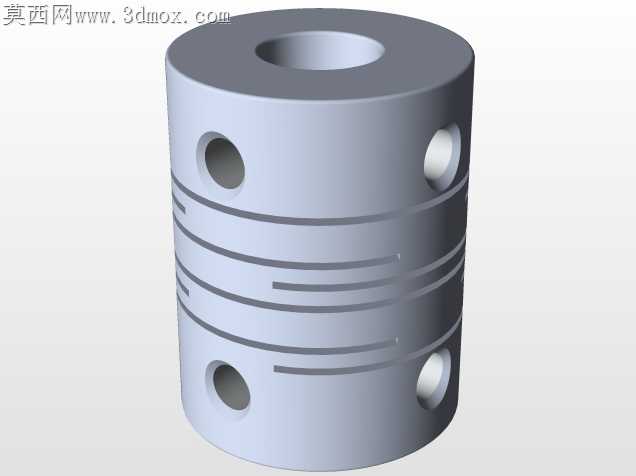

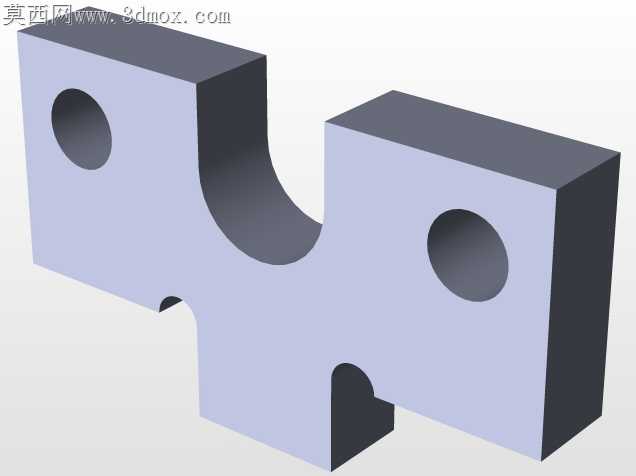

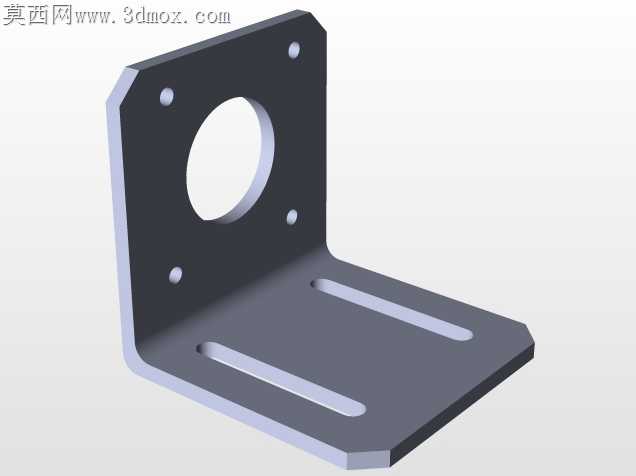

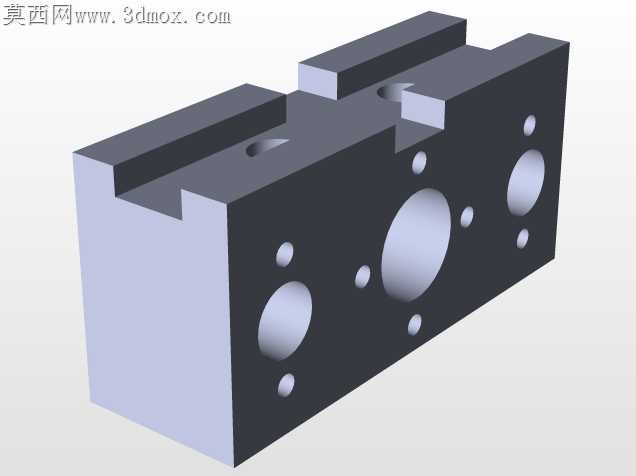

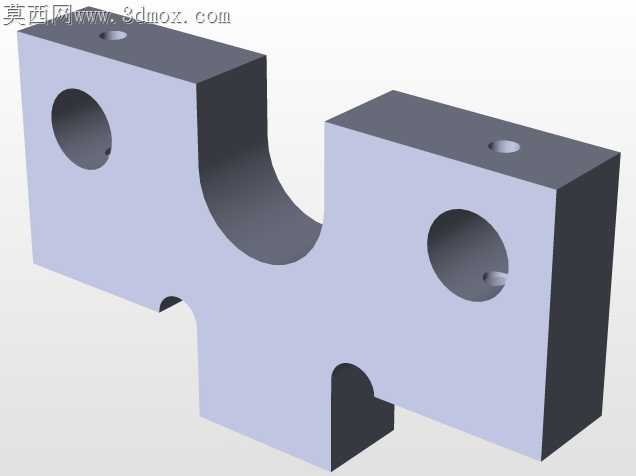

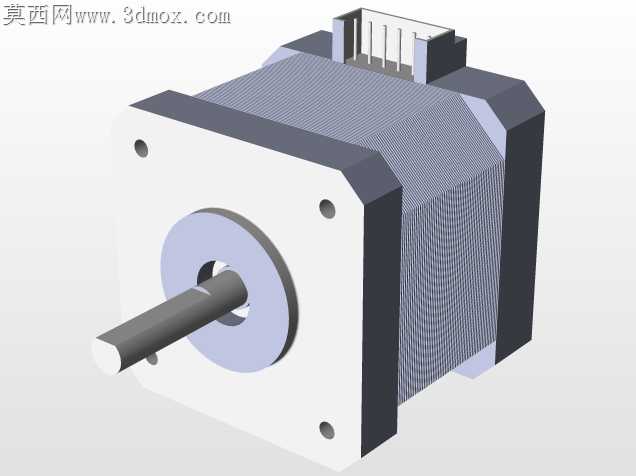

主轴安装位的夹具设计也藏着细节，没有做成一体化的抱座，而是用开口式的锁紧结构，更换不同功率的主轴电机时，只需要松开锁紧螺丝就能调整伸出长度，不用拆解整个滑台组件。三个进给轴的伺服电机都采用了直连安装方式，省去了同步带传动的张紧结构，既减少了传动背隙，也避免了长期使用后同步带磨损打滑导致的进给精度丢失。机架底部的支撑脚特意做了加高处理，给切屑收集、冷却管路排布留出了足够空间，不会因为机架贴桌面导致切屑堆积在导轨缝隙里，日常维护时只需要用气枪吹扫就能清理干净滑动面的杂物。

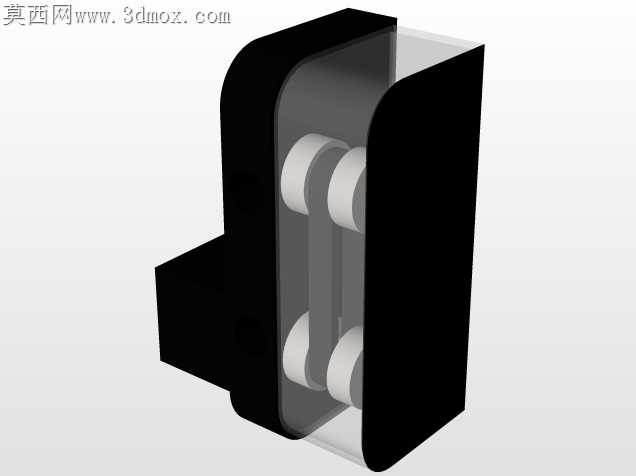

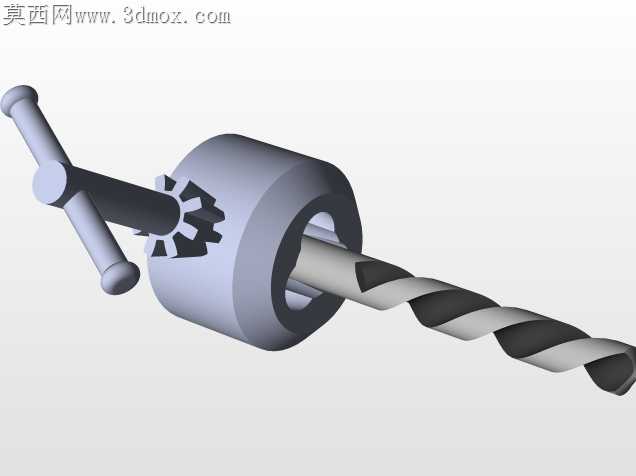

走线槽的布置也避开了滑台的运动行程，所有电机的线缆都顺着立柱内侧的空腔排布，拖链的弯曲半径做了放大处理，不会因为滑台快速往复移动出现线缆弯折疲劳，就算是高频次的快速走位加工，线缆也不会被拉扯磨损。钻头安装的接杆部位做了锥面配合设计，更换不同规格的钻头时不需要反复找正，靠锥面的自锁精度就能保证装夹同轴度，省去了每次换刀后的打表校正步骤，对小批量零件加工的实训场景来说，能省下不少辅助准备时间。
